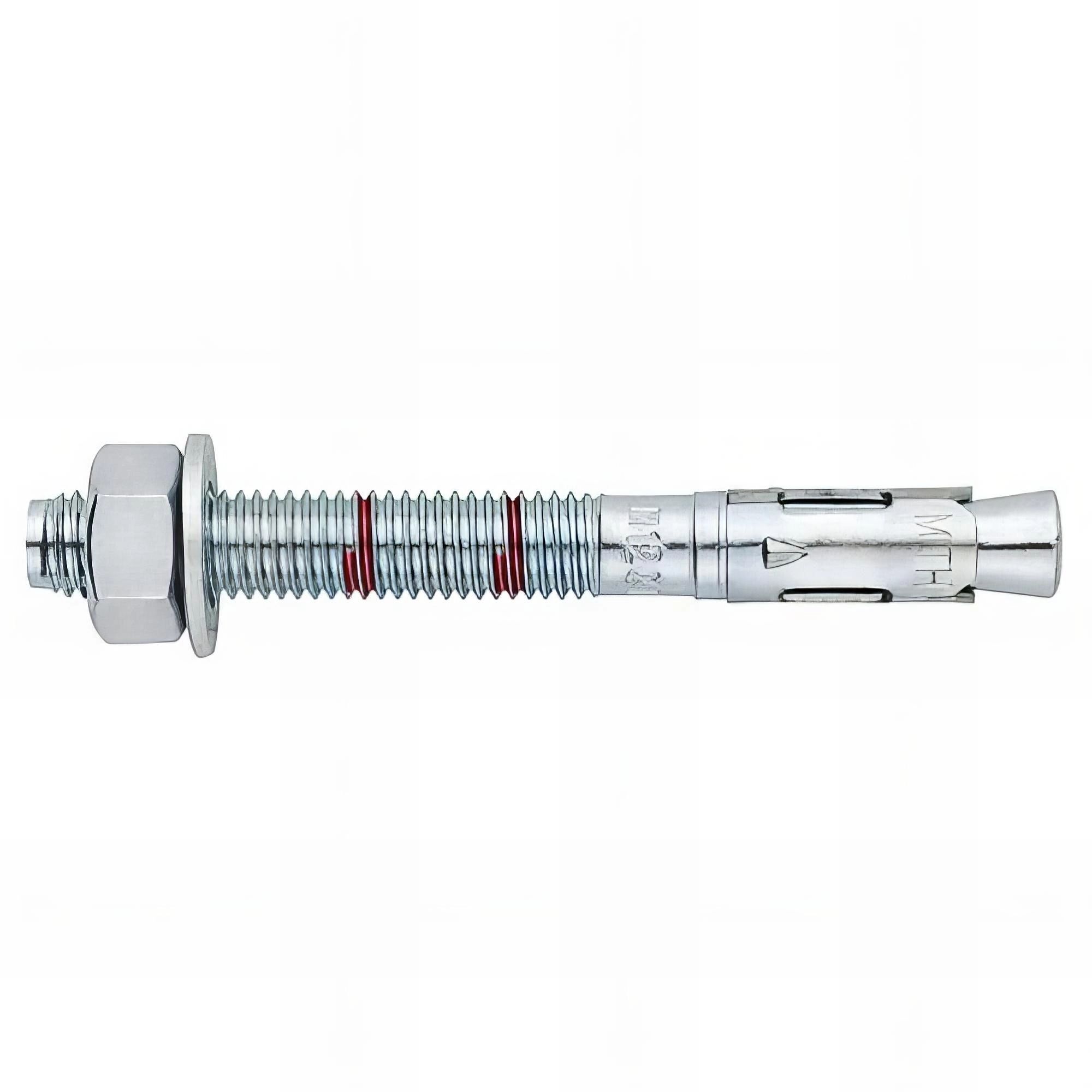

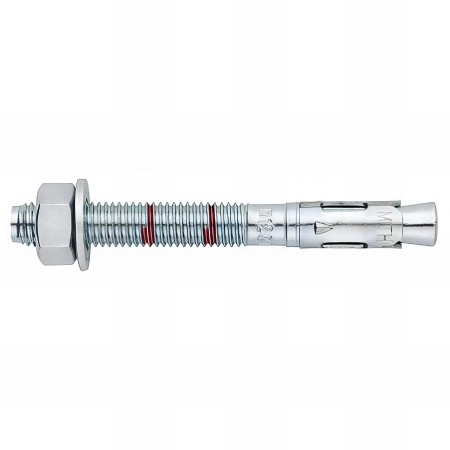

100 Goujons d'ancrage mâle charges lourdes zingués - M6 x L. 150 mm

Goujons d'ancrage mâle charges lourdes zingués

Caractéristiques
Fonctionnement par frôlement : installation par pair contrôlé
Utilisable pour des charges hautes
Approuvé pour deux profondeurs d'installation
Installation facile
Utiliser dans du béton non fissuré
Installation précédente, ou à travers le propre foret de la plaque d'ancrage
Utiliser pour les charges statiques ou quasi-statiques
Version en acier galvanisé et acier inoxydable A2 et A4
Variété de longueurs et métriques, flexibilité dans l'assemblage
DIN 440 pour la fixation de structures en bois sur du béton
Disponible en INDEXcal

Avantages
Fixations structurelles en béton non fissuré
Barrières de sécurité
Fixation d'affiches, machines, chaudières, enseignes, panneaux d'affichage, etc
Fixation de structures en bois au béton

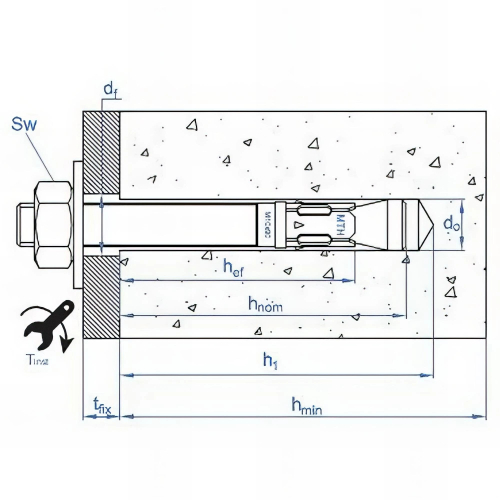

Données
Diamètre du foret (do) 6 mm
Diamètre du trou d'épaisseur à fixer (df) 7 mm
Couple de serrage (Tinst) 7 mm
Distance minimale entre axes (Smin) 35 mm
Distance minimale au bord (Cmin) 35 mm
Epaisseur minimale du béton (Hmin) 100 mm
Profondeur du trou foré (H1) 55 mm
Profondeur d'installation (Hnom) 49,5 mm
Profondeur effective (Hef) 40 mm
Epaisseur à fixé (Tfix) 92 mm
Distance minimale entre axes cône (Scr,N) 120 mm
Distance critique au bord cône ( Ccr,N) 60 mm
Distance minimale entre axes fissuration (Scr,sp) 160 mm
Distance critique au bord fissuration (Ccr,sp) 80 mm


Boîte de 100 pièces


Disponible sur notre sites en différents modèles
AH06060 M6 / L. 60 mm
AH06070 M6 / L. 70 mm
AH06080 M6 / L. 80 mm
AH06090 M6 / L. 90 mm
AH06100 M6 / L. 100 mm
AH06110 M6 / L. 110 mm
AH06120 M6 / L. 120 mm
AH06130 M6 / L. 130 mm
AH06140 M6 / L. 140 mm
AH06150 M6 / L. 150 mm
AH06160 M6 / L. 160 mm
AH06170 M6 / L. 170 mm
AH06180 M6 / L. 180 mm
AH08060 M8 / L. 60 mm
AH08060 M8 / L. 75 mm
AH08090 M8 / L. 90 mm
AH08100 M8 / L. 100 mm
AH08115 M8 / L. 115 mm
AH08120 M8 / L. 120 mm
AH08130 M8 / L. 130 mm
AH08155 M8 / L. 155 mm
AH10070 M10 / L. 70 mm
AH10080 M10 / L. 80 mm
AH10090 M10 / L. 90 mm
AH10100 M10 / L. 100 mm
AH10120 M10 / L. 120 mm
AH10140 M10 / L. 140 mm
AH10150 M10 / L. 150 mm
AH10160 M10 / L. 160 mm
AH10170 M10 / L. 170 mm
AH10210 M10 / L. 210 mm
AH101230 M10 / L. 230 mm
AH12090 M12 / L. 90 mm
AH12100 M12 / L. 100 mm
AH12110 M12 / L. 110 mm
AH12120 M12 / L. 120 mm
AH12130 M12 / L. 130 mm
AH12140 M12 / L. 140 mm
AH12160 M12 / L. 160 mm
AH12180 M12 / L. 180 mm
AH12200 M12 / L. 200 mm
AH12220 M12 / L. 220 mm
AH12250 M12 / L. 250 mm
AH14120 M14 / L. 120 mm
AH14145 M14 / L. 145 mm
AH14170 M14 / L. 170 mm
AH14220 M14 / L. 220 mm
AH14250 M14 / L. 250 mm
AH16125 M16 / L. 125 mm
AH16145 M16 / L. 145 mm
AH16170 M16 / L. 170 mm
AH16220 M16 / L. 220 mm
AH16250 M16 / L. 250 mm
AH16280 M16 / L. 280 mm
AH20170 M20 / L. 170 mm
AH20220 M20 / L. 220 mm
AH20270 M20 / L. 270 mm
