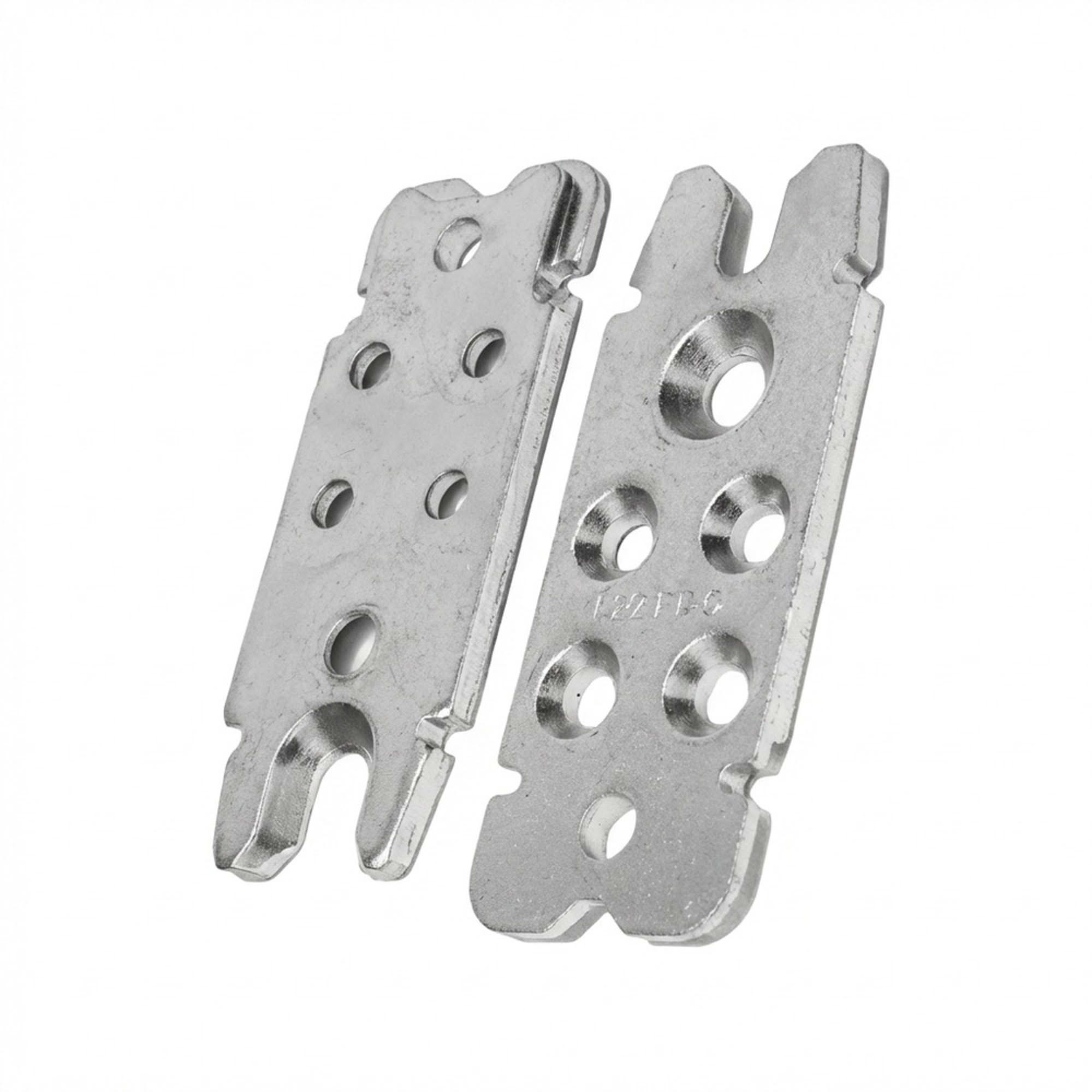

Présentation du Connecteur Invisible RICON 160/40 EA
Le connecteur invisible RICON 160/40 EA, de dimensions 160 x 40 mm, référence AL-137K364 de la marque Alsafix, est une solution d'assemblage discrète et performante pour les structures en bois. Conçu pour répondre aux exigences de la construction moderne, ce système permet de réaliser des jonctions robustes sans altérer l'esthétique des éléments assemblés. Sa conception ingénieuse assure une transmission efficace des charges tout en offrant une grande facilité de mise en oeuvre. Chaque kit complet est prêt à l'emploi, incluant tous les composants nécessaires à l'installation d'une paire de connecteurs, garantissant ainsi un gain de temps considérable sur les chantiers.
Caractéristiques Techniques Détaillées

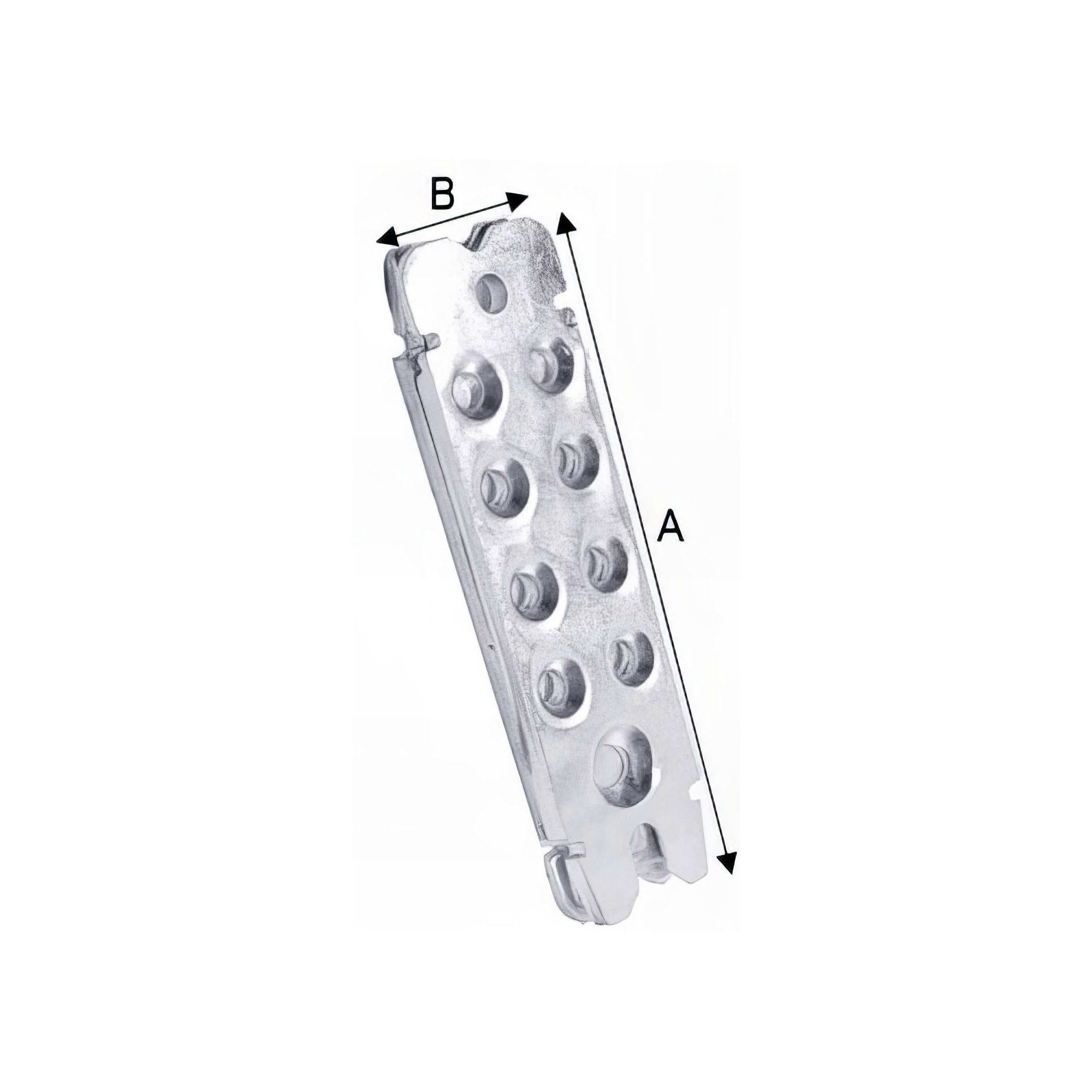

- Dimensions du connecteur : 160 mm (longueur) x 40 mm (largeur). Ces dimensions sont optimisées pour s'adapter à une large gamme de sections de bois, offrant une flexibilité d'utilisation.
- Type de connecteur : Invisible. La conception du RICON 160/40 EA permet une intégration totale dans le bois, rendant l'assemblage indétectable une fois la structure finalisée.
- Contenu du kit : Chaque kit comprend une paire de connecteurs RICON 160/40 EA, l'ensemble des vis nécessaires à la fixation (24 vis par paire de connecteurs), et une goupille de sécurité. Cette approche tout-en-un simplifie la gestion des stocks et la préparation des travaux.
- Nombre de vis par paire : 24 vis. Ce nombre élevé de points de fixation assure une répartition optimale des contraintes et une résistance mécanique supérieure de l'assemblage.

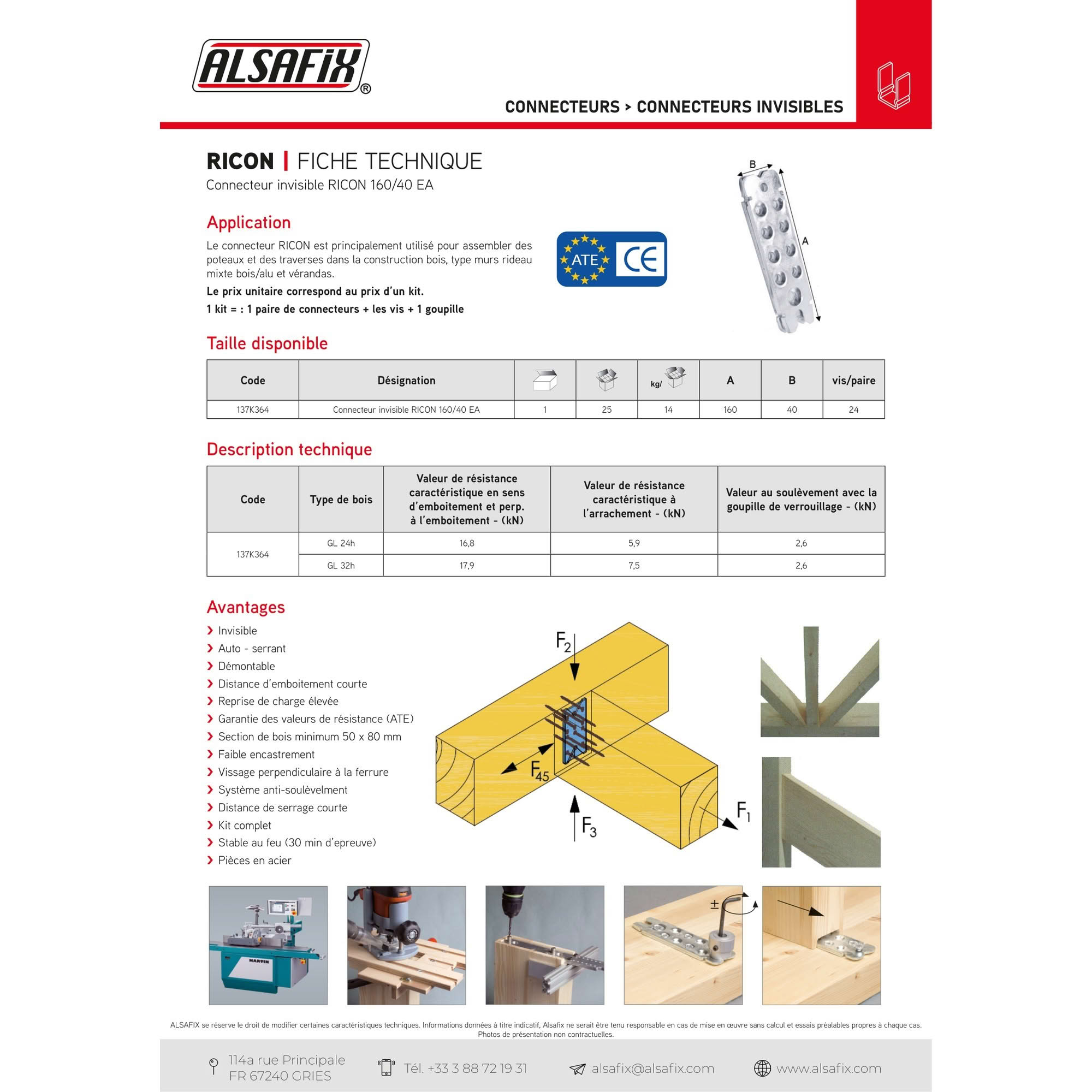

- Agrément et certification : Le produit est certifié ATE (Agrément Technique Européen) et porte le marquage CE, attestant de sa conformité aux normes européennes de sécurité, de performance et de qualité. Ces certifications sont essentielles pour la validation des projets de construction.
- Capacité de charge : Bien que les valeurs précises dépendent de l'essence de bois et de la configuration de l'assemblage, la conception du RICON est optimisée pour des charges significatives, notamment en cisaillement et en traction.
Matériau et Finition
Le connecteur RICON 160/40 EA est fabriqué à partir d'un acier de haute qualité, garantissant une excellente résistance mécanique et une durabilité accrue. Le traitement de surface appliqué à l'acier confère au connecteur une protection efficace contre la corrosion, ce qui est crucial pour les applications en extérieur ou dans des environnements humides. Cette robustesse des matériaux assure la longévité de l'assemblage et la stabilité de la structure bois sur le long terme, même sous des contraintes environnementales variées.
Domaines d'Application
Le connecteur invisible RICON 160/40 EA est principalement utilisé pour l'assemblage de poteaux et de traverses dans la construction bois. Ses applications sont variées et incluent notamment :
- Murs-rideaux mixtes bois/aluminium : Idéal pour la création de façades vitrées où l'esthétique et la performance structurelle sont primordiales. Il permet de lier discrètement les éléments bois aux profilés aluminium.
- Vérandas : Pour l'assemblage des éléments porteurs en bois, offrant une finition soignée et une grande résistance aux intempéries.
- Structures de charpente : Assemblage de pannes, chevrons, ou autres éléments de charpente nécessitant une jonction invisible et robuste.
- Constructions modulaires en bois : Pour des assemblages rapides et fiables dans la préfabrication d'éléments.
- Aménagements extérieurs : Pergolas, carports, terrasses couvertes où l'aspect visuel est important.
Avantages Clés
- Esthétique : L'invisibilité du connecteur préserve l'aspect naturel et épuré du bois, essentiel pour les projets architecturaux modernes.
- Facilité de montage : Le kit complet et la conception intuitive du connecteur simplifient grandement l'installation, réduisant le temps de pose sur chantier.
- Robustesse et fiabilité : Fabriqué en acier de qualité et certifié ATE/CE, il garantit une excellente capacité de charge et une durabilité exceptionnelle de l'assemblage.
- Polyvalence : Adapté à une multitude d'applications dans la construction bois, des structures légères aux éléments porteurs plus importants.
- Sécurité : La goupille de sécurité incluse assure un verrouillage supplémentaire de l'assemblage, augmentant la confiance dans la stabilité de la structure.
- Optimisation des coûts : La rapidité de pose et la fiabilité du produit contribuent à une meilleure gestion des coûts de main-d'oeuvre et à la réduction des interventions post-installation.
Conditionnement
Le connecteur invisible RICON 160/40 EA est commercialisé sous forme de kit. Chaque kit contient une paire de connecteurs (soit deux éléments pour un assemblage complet), les 24 vis nécessaires à leur fixation et une goupille de sécurité. Ce conditionnement unitaire par assemblage facilite la commande et la gestion des fournitures sur les chantiers, évitant les erreurs et les manques de pièces.
