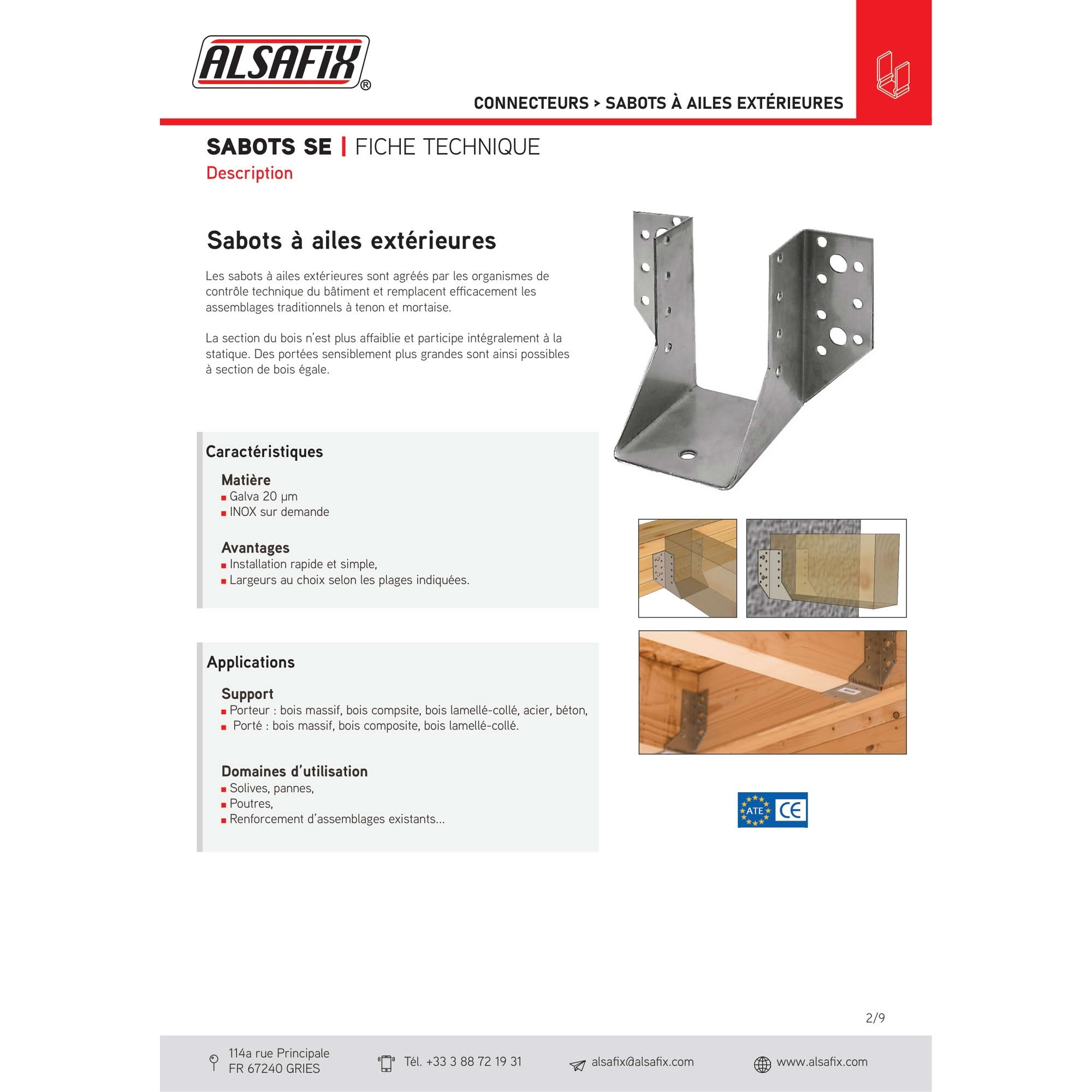

Présentation du Sabot de Charpente à Ailes Extérieures Alsafix AL-SE032114

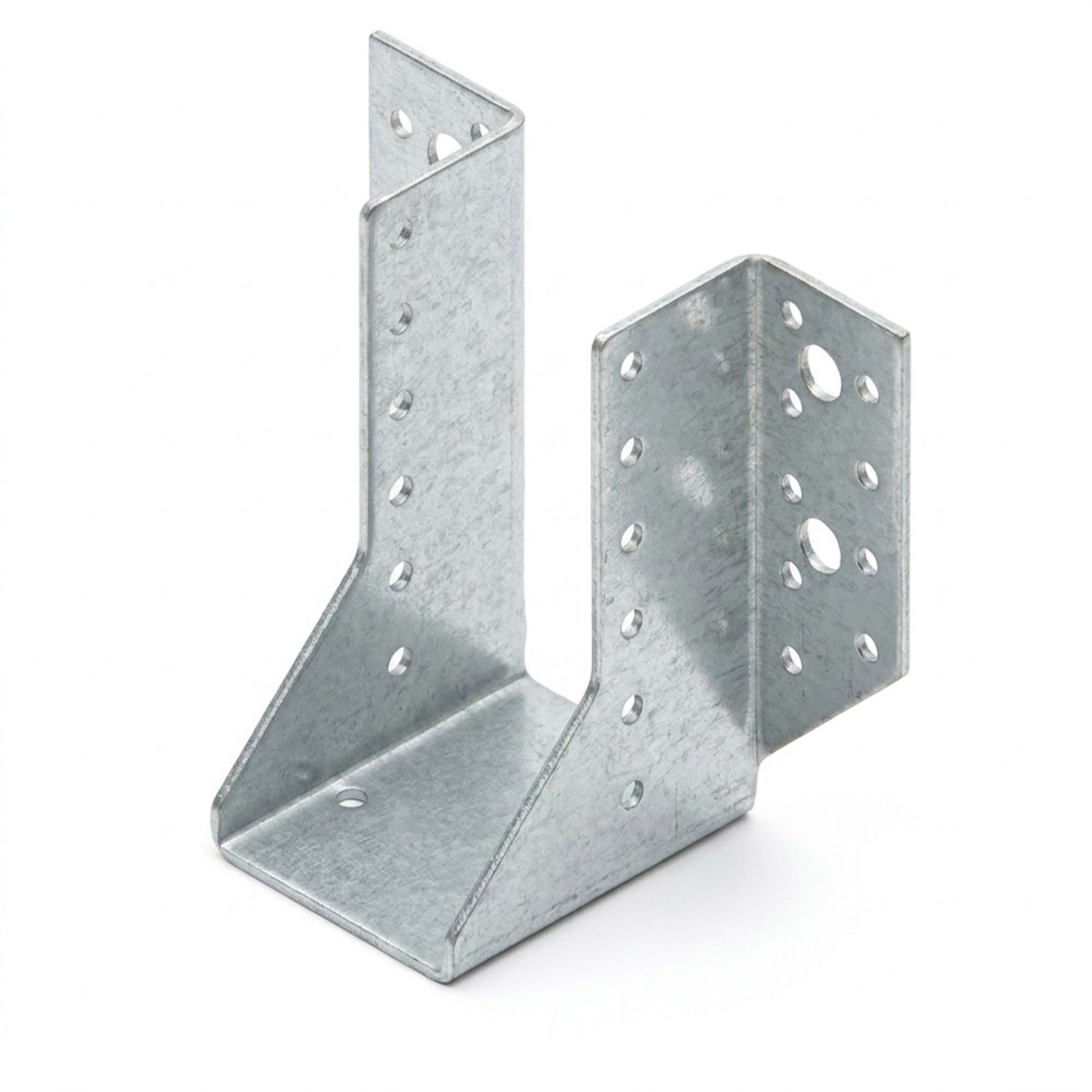

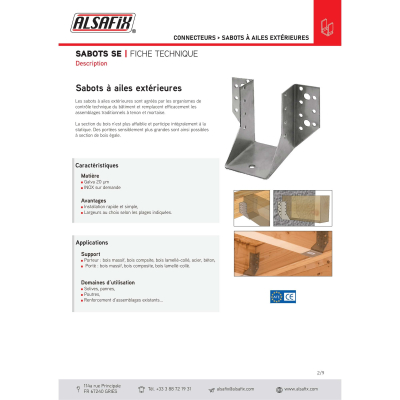

Le sabot de charpente à ailes extérieures Alsafix AL-SE032114, de dimensions 80 x 32 x 114 x 2,0 mm (Profondeur x Largeur x Hauteur x Épaisseur), est un connecteur métallique essentiel pour la réalisation d'assemblages robustes et fiables dans les structures en bois. Conçu pour remplacer avantageusement les techniques traditionnelles comme le tenon et la mortaise, ce sabot permet de préserver l'intégrité de la section du bois, assurant ainsi une participation intégrale de celle-ci à la statique de l'ouvrage. Cette conception innovante offre la possibilité de réaliser des portées significativement plus grandes sans avoir à augmenter la section des éléments en bois.
Les sabots à ailes extérieures Alsafix sont agréés par les organismes de contrôle technique du bâtiment, garantissant leur conformité aux normes de sécurité et de performance les plus strictes. Ils sont marqués CE et bénéficient de l'Agrément Technique Européen (ATE), attestant de leur qualité et de leur fiabilité pour une large gamme d'applications structurelles.
Caractéristiques Techniques Détaillées

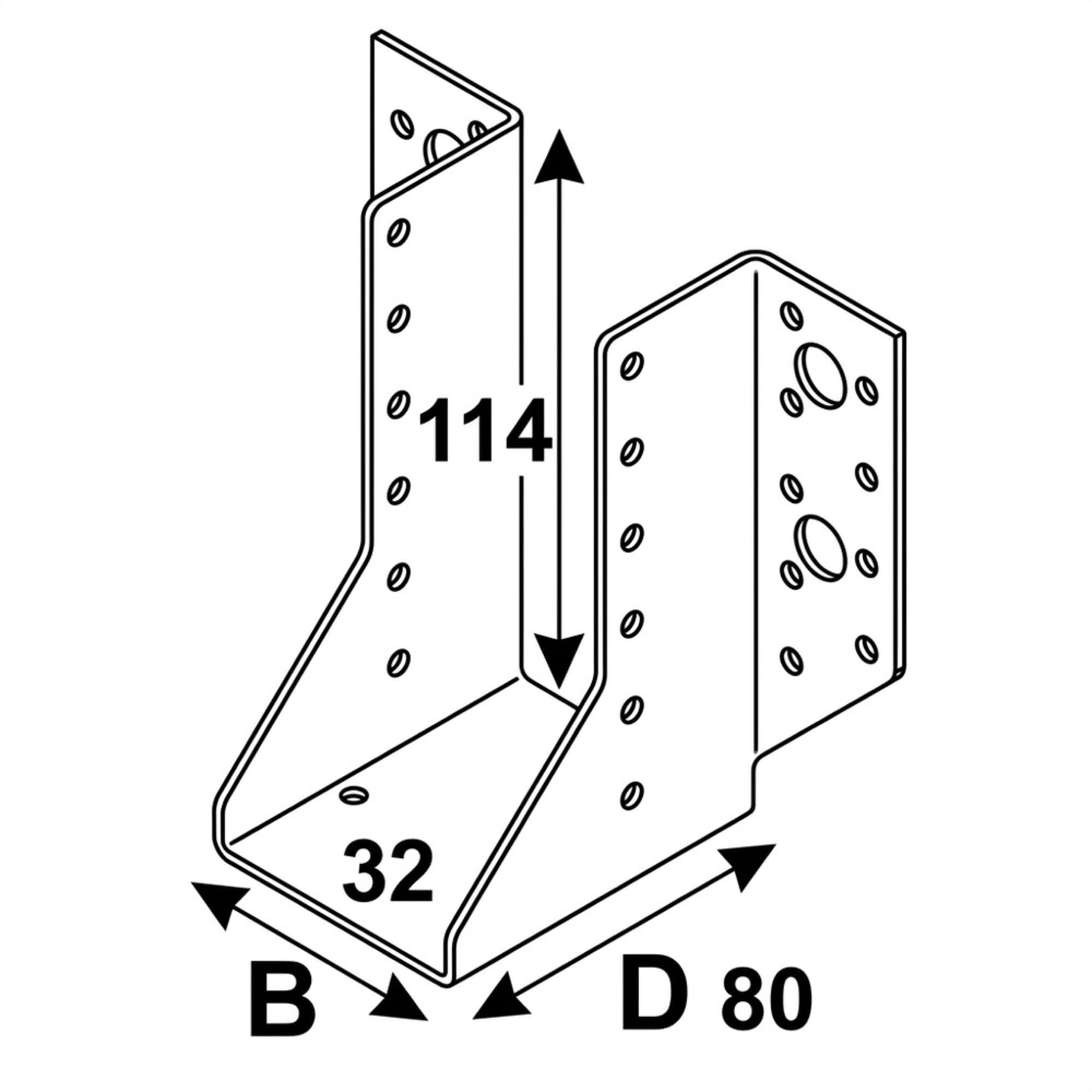

Ce sabot de charpente présente des dimensions précises pour une intégration optimale :
- Profondeur (P) : 80 mm
- Largeur (l) : 32 mm (pour une largeur de poutre portée allant de 30 à 32 mm)
- Hauteur (H) : 114 mm (pour une hauteur de poutre portée allant de 114 à 171 mm)
- Épaisseur (ép) : 2,0 mm
La conception des ailes est optimisée pour une fixation efficace :
- Aile 1 (côté porteur) : Comporte 16 trous de diamètre 5 mm et 4 trous de diamètre 13 mm. Ces perçages multiples permettent une fixation solide sur le support principal, qu'il s'agisse de bois massif, bois composite, bois lamellé-collé, acier ou béton.
- Aile 2 (côté porté) : Dispose de 8 trous de diamètre 5 mm, assurant une liaison sécurisée avec l'élément en bois porté.
Le sabot est compatible avec différentes options de fixation, notamment les clous d'ancrage Alsafix ø 4 mm (L >= 40 mm) ou les vis d'ancrage ø 5 mm (L >= 25 mm). Pour les fixations sur des supports rigides (acier, maçonnerie, béton), des trous supplémentaires sont prévus pour l'utilisation de boulons, goujons T, vis d'ancrage à béton ou scellement chimique, offrant une polyvalence maximale.
Matériau et Finition
Le sabot est fabriqué à partir d'une tôle d'acier galvanisée à chaud, d'une épaisseur de 2,0 mm. Le matériau correspond aux qualités S 250 GD ou S 280 GD + Z (min Z275) selon la norme EN 10326:2004. La galvanisation offre une protection contre la corrosion avec un dépôt de zinc de 275 g/m² sur les deux faces, ce qui correspond à une épaisseur de zinc d'environ 20 µm. Cette finition garantit une excellente durabilité et une résistance accrue aux environnements extérieurs et humides.
Une option en acier inoxydable (1.4301, 1.4401, 1.4541 ou 1.4571 selon EN 10088:1997) est également disponible sur demande pour des applications nécessitant une résistance à la corrosion supérieure.
Domaines d'Application
Ce sabot de charpente est idéal pour une multitude d'applications dans la construction bois :
- Support : Bois massif, bois composite, bois lamellé-collé, acier, béton.
- Porté : Bois massif, bois composite, bois lamellé-collé.
- Utilisation principale : Assemblage de solives, pannes et poutres.
- Renforcement : Permet également le renforcement d'assemblages existants, améliorant la stabilité structurelle.
Il est particulièrement adapté pour la fixation de solives sur des poutres principales, qu'elles soient en bois ou en matériaux plus rigides comme l'acier, la maçonnerie ou le béton.
Avantages Clés
- Stabilité Structurelle Optimale : La conception à ailes extérieures préserve la section du bois, évitant son affaiblissement et permettant une participation intégrale à la statique de la structure.
- Portées Accrues : Grâce à la préservation de la section du bois, il est possible de réaliser des portées sensiblement plus grandes avec une section de bois égale, optimisant ainsi l'utilisation des matériaux.
- Installation Rapide et Simple : Ne nécessitant pas de fraisage spécifique, le sabot permet une mise en oeuvre aisée et rapide, réduisant le temps et les coûts de main-d'oeuvre.
- Polyvalence des Fixations : Compatible avec une large gamme de fixations (clous, vis, boulons, goujons, scellement chimique) sur divers matériaux (bois, acier, béton, maçonnerie).
- Conformité et Sécurité : Agréé par les organismes de contrôle technique du bâtiment (ATE, CE), garantissant un produit sûr et conforme aux normes européennes.
- Résistance à la Corrosion : La galvanisation à chaud de 20 µm assure une excellente protection contre la corrosion, prolongeant la durée de vie de l'assemblage.
Conditionnement
Le sabot de charpente Alsafix AL-SE032114 est généralement vendu à l'unité ou en lots, selon les besoins du projet. Le poids unitaire varie de 0,3 à 1,0 kg, facilitant sa manipulation et son transport sur les chantiers.
