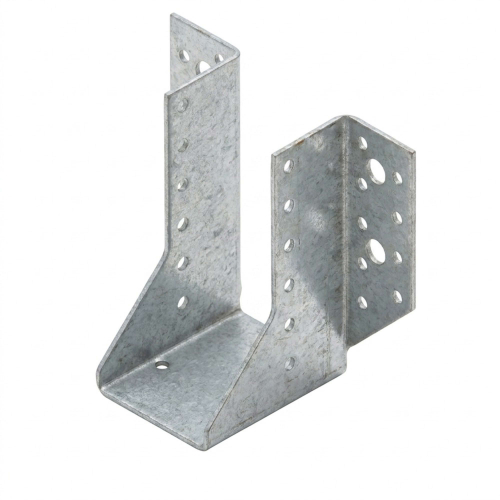

Présentation du Sabot de Charpente à Ailes Extérieures Alsafix AL-SE064128
Le sabot de charpente à ailes extérieures Alsafix AL-SE064128 est une solution de fixation métallique conçue pour des assemblages robustes et fiables dans le domaine de la charpente et de la construction bois. Mesurant 80 mm de profondeur, 64 mm de largeur, 128 mm de hauteur et présentant une épaisseur de 2,0 mm, ce connecteur est spécifiquement dimensionné pour des sections de bois courantes, offrant une alternative moderne et performante aux techniques d'assemblage traditionnelles comme le tenon et la mortaise. Sa conception à ailes extérieures permet une installation facile et une répartition optimale des charges, garantissant l'intégrité structurelle des éléments assemblés. Ce produit est un composant essentiel pour les professionnels de la construction soucieux de la qualité, de la sécurité et de la conformité aux normes en vigueur.
Caractéristiques Techniques Détaillées

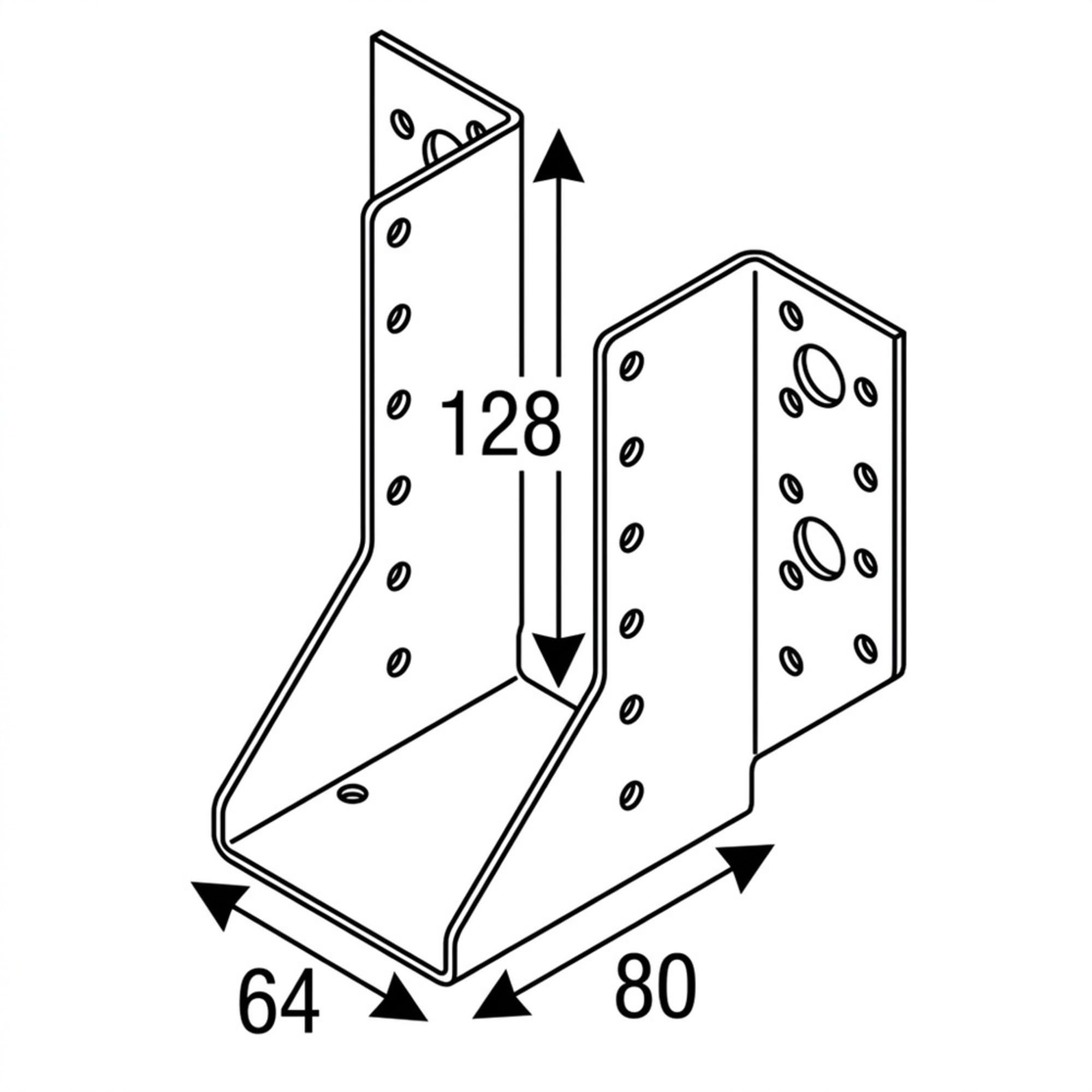

- Dimensions nominales : Profondeur (P) 80 mm x Largeur (l) 64 mm x Hauteur (H) 128 mm x Épaisseur (ép) 2,0 mm. Ces dimensions sont précises pour s'adapter à une large gamme de sections de bois.
- Configuration des trous de fixation :
- Aile 1 : Comprend 18 trous d'un diamètre de 5 mm et 4 trous d'un diamètre de 13 mm. Cette diversité de diamètres permet l'utilisation de différents types de fixations (pointes annelées, vis, boulons) en fonction des exigences de charge et du type de bois.
- Aile 2 : Dispose de 12 trous d'un diamètre de 5 mm. La répartition des trous est optimisée pour assurer une fixation solide et une bonne transmission des efforts.
- Agrément Technique Européen (ATE) : Le produit bénéficie d'un ATE, attestant de sa conformité aux exigences essentielles de performance et de sécurité définies par l'Union Européenne pour les produits de construction.
- Marquage CE : Le marquage CE indique que le produit est conforme aux exigences de santé, de sécurité et de protection de l'environnement de l'UE.
Matériau et Finition
Le sabot de charpente Alsafix AL-SE064128 est fabriqué en acier galvanisé. La galvanisation est un procédé qui consiste à recouvrir l'acier d'une couche de zinc, offrant une excellente protection contre la corrosion. Cette finition est cruciale pour la durabilité du connecteur, en particulier dans des environnements où l'humidité ou d'autres facteurs corrosifs peuvent être présents. L'acier galvanisé assure une longévité accrue du sabot, garantissant la pérennité des assemblages structurels.
Domaines d'Application
Ce sabot de charpente est polyvalent et trouve son application dans une multitude de projets de construction en bois, notamment :
- Charpentes traditionnelles et industrielles : Idéal pour l'assemblage de pannes, chevrons, solives et autres éléments de charpente.
- Planchers et mezzanines : Permet de fixer les solives aux poutres porteuses ou aux murs.
- Terrasses et auvents : Assure des liaisons solides pour les structures extérieures en bois.
- Constructions à ossature bois : Utilisé pour renforcer les assemblages entre montants, traverses et linteaux.
- Rénovation et extension : Facilite l'intégration de nouvelles structures bois à des existantes.
Avantages Clés
- Renforcement Structurel : Contrairement aux assemblages traditionnels qui peuvent affaiblir la section du bois, ce sabot permet au bois de conserver son intégrité, participant intégralement à la statique de l'ouvrage.
- Augmentation des Portées : Grâce à une meilleure transmission des efforts et une section de bois non affaiblie, il est possible d'atteindre des portées sensiblement plus grandes avec une section de bois égale.
- Facilité et Rapidité de Mise en oeuvre : L'installation est simple et rapide, réduisant le temps de travail sur chantier et les coûts de main-d'oeuvre.
- Fiabilité et Sécurité : Agrée par les organismes de contrôle technique du bâtiment et bénéficiant des certifications ATE et CE, ce sabot garantit un niveau élevé de sécurité et de performance.
- Résistance à la Corrosion : La finition galvanisée assure une excellente protection contre la rouille, prolongeant la durée de vie de l'assemblage.
- Polyvalence : Adapté à diverses applications et types de bois, il offre une flexibilité appréciable pour les professionnels.
Conditionnement
Le sabot de charpente Alsafix AL-SE064128 est généralement conditionné en vrac ou en petites boîtes, facilitant le transport et le stockage sur les chantiers. Le conditionnement est conçu pour protéger les pièces et assurer leur intégrité jusqu'à leur utilisation.
