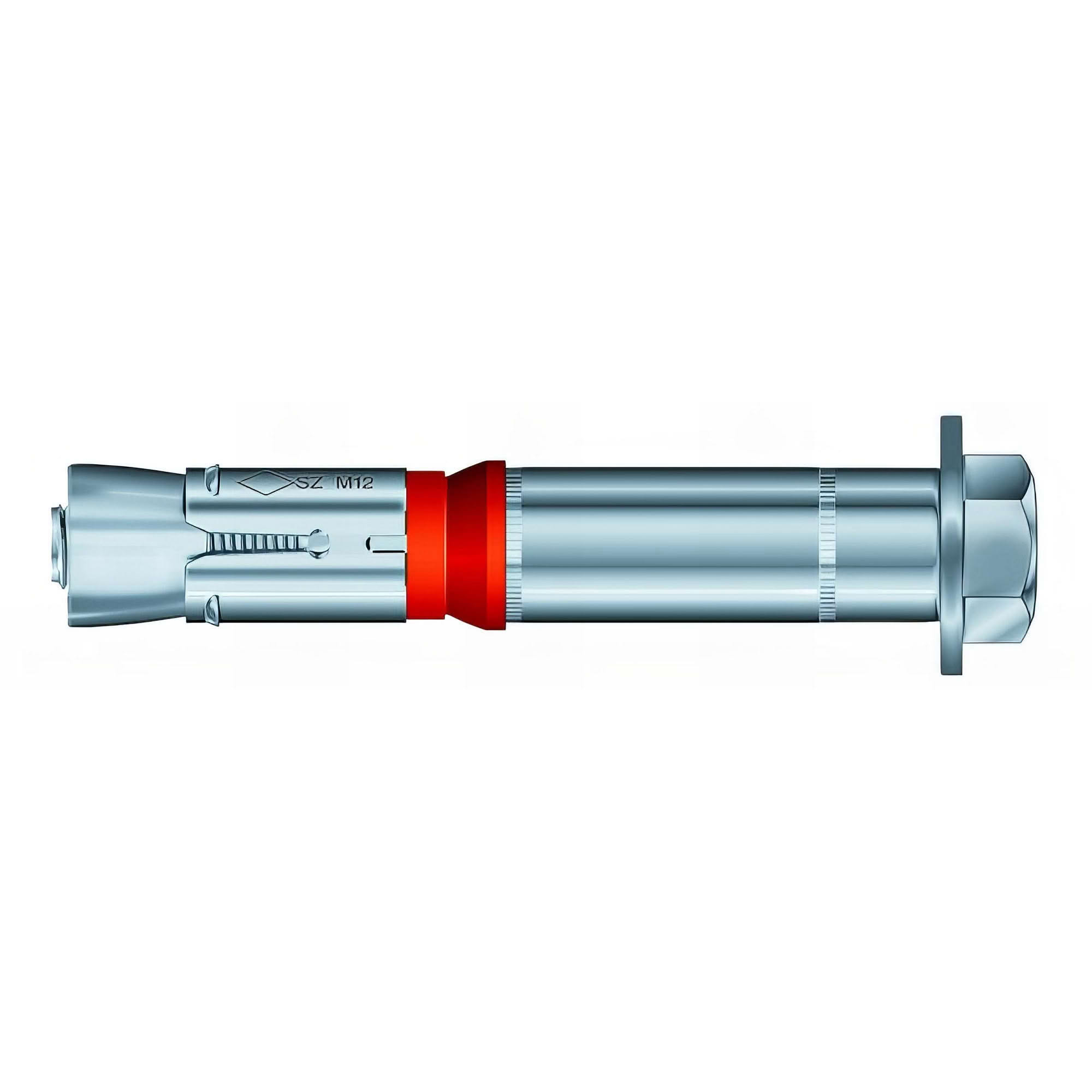

Présentation du produit : Cheville Métallique à Expansion Alsafix GC D. 15 x M10 x Lt. 100 mm
La cheville métallique à expansion Alsafix GC (Code : CGC151TF) est une solution de fixation robuste et fiable, conçue spécifiquement pour les applications nécessitant une résistance élevée aux charges. Cette version à tête fraisée (TF) est idéale pour une intégration esthétique et affleurante, minimisant la saillie de la fixation une fois installée. Faisant partie de la gamme GC d'Alsafix, reconnue pour sa performance en charges lourdes, cette cheville est un choix privilégié pour les professionnels exigeants.
Chaque boîte contient 25 chevilles, offrant un excellent rapport qualité-prix pour les projets de moyenne à grande envergure. Sa conception permet un serrage efficace avec une clé de 6, garantissant une installation sécurisée et durable. La cheville GC se distingue par sa polyvalence et sa capacité à s'adapter à divers matériaux supports, y compris le béton fissuré et non fissuré, le béton léger, les hourdis, la brique et la pierre naturelle, ce qui en fait un élément indispensable dans de nombreux chantiers.
Caractéristiques Techniques Détaillées
- Désignation : GC 15-M10/10 TF
- Diamètre de la cheville : 15 mm
- Diamètre de perçage requis : 15 mm
- Filetage : M10
- Longueur totale de la cheville (Lt.) : 100 mm
- Épaisseur maximale de la pièce à fixer : 10 mm (il est recommandé de percer la pièce à fixer à 2 mm de plus, soit 12 mm, pour un ajustement optimal).
- Profondeur d'ancrage effective (hef) : 50 mm
- Profondeur de perçage (hi) : 65 mm
- Couple de serrage (Tinst) : 50/55 Nm
- Charge admissible en traction (C20/25 adm. N - béton fissuré) : 7,6 kN
- Charge admissible en cisaillement (C20/25 adm. V - béton fissuré/non fissuré) : 20,5/27,4 kN
- Agréments et certifications : ATE, CE, F120, R0314. Approuvée pour une utilisation sous l'action sismique selon la catégorie C1 (pour M16 - M20).
- Conditionnement : Boîte de 25 unités.
Matériau et Finition
Ces chevilles sont fabriquées à partir d'un matériau métallique robuste, garantissant une haute résistance mécanique. La finition de la tête fraisée assure un aspect esthétique et affleurant une fois la fixation en place, ce qui est particulièrement appréciable pour les installations visibles ou lorsque l'esthétique est un critère important. L'aspect fini du produit contribue à une intégration soignée dans l'environnement d'application.
Domaines d'Application

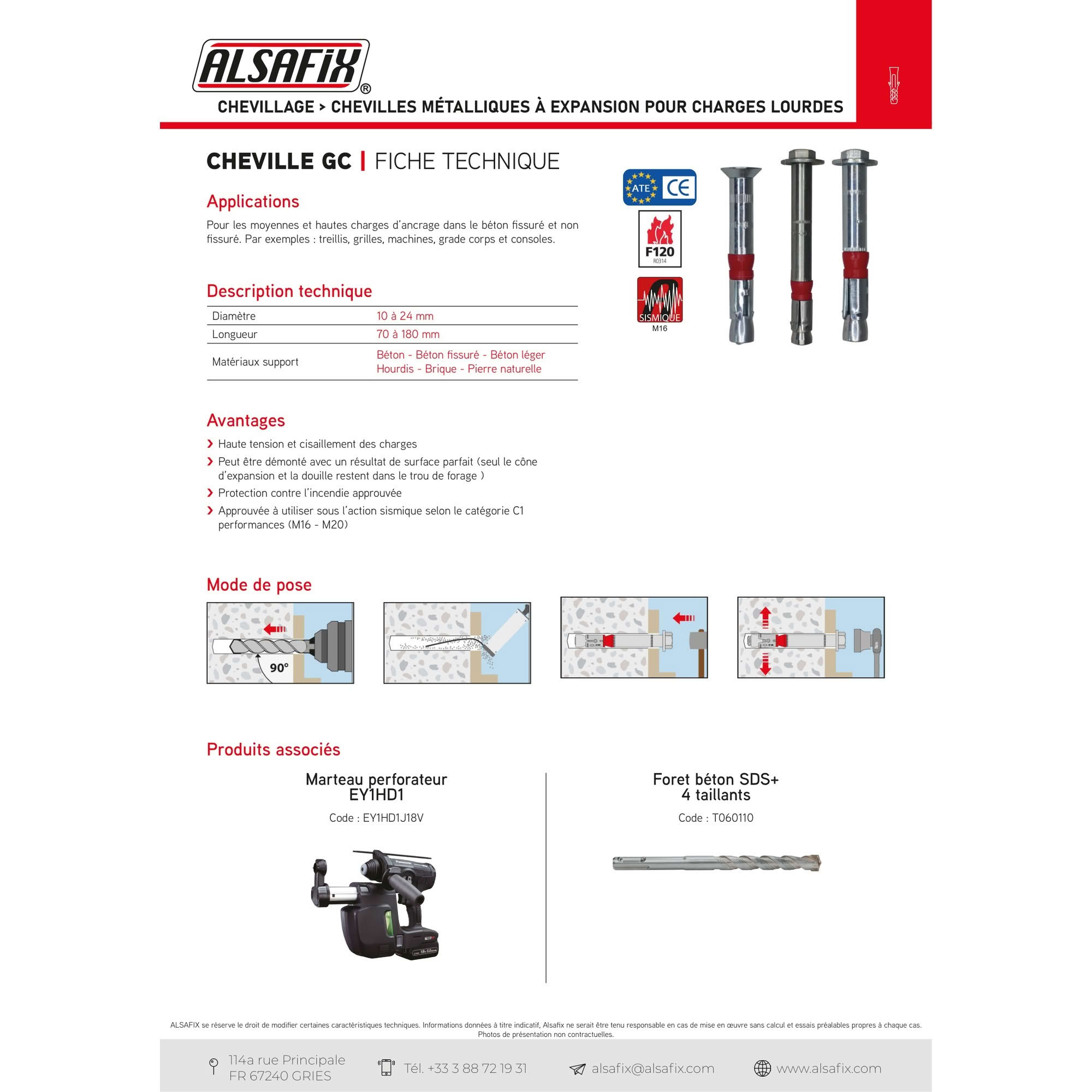

La cheville Alsafix GC est conçue pour les moyennes et hautes charges d'ancrage. Elle est particulièrement adaptée pour la fixation de :
- Treillis
- Grilles
- Machines
- Gradins
- Consoles
- Éléments structurels nécessitant une grande résistance au cisaillement et à la traction.
Elle est idéale pour une utilisation dans le béton (fissuré et non fissuré), le béton léger, les hourdis, la brique et la pierre naturelle, offrant une polyvalence d'usage sur différents types de supports.
Avantages Clés
- Haute Résistance : Offre une excellente résistance à la tension et au cisaillement des charges, assurant une fixation ultra-sécurisée. Les valeurs ELS (État Limite de Service) varient de 240 à 7300 daN selon le diamètre de la gamme, témoignant de leur performance supérieure.
- Démontage Propre : Permet un démontage avec un résultat de surface parfait, seul le cône d'expansion et la douille restant dans le trou de forage. Cela facilite les modifications ou les démantèlements futurs sans endommager le support.
- Protection Incendie : Approuvée pour la protection contre l'incendie, offrant une sécurité supplémentaire dans les applications critiques.
- Performance Sismique : Approuvée pour une utilisation sous l'action sismique selon la catégorie C1 (pour les diamètres M16 - M20), garantissant une fiabilité même dans des zones à risque sismique.
- Polyvalence du Support : Efficace dans une large gamme de matériaux, y compris le béton, la brique et la pierre naturelle.
- Finition Esthétique : La tête fraisée assure un aspect fini et discret, idéal pour les installations où l'esthétique est importante.
Conditionnement
Ce lot comprend 25 chevilles métalliques à expansion Alsafix GC D. 15 x M10 x Lt. 100 mm, référence CGC151TF. Ce conditionnement est pratique pour les professionnels et les projets nécessitant plusieurs points de fixation, garantissant une disponibilité suffisante pour la réalisation des travaux.
