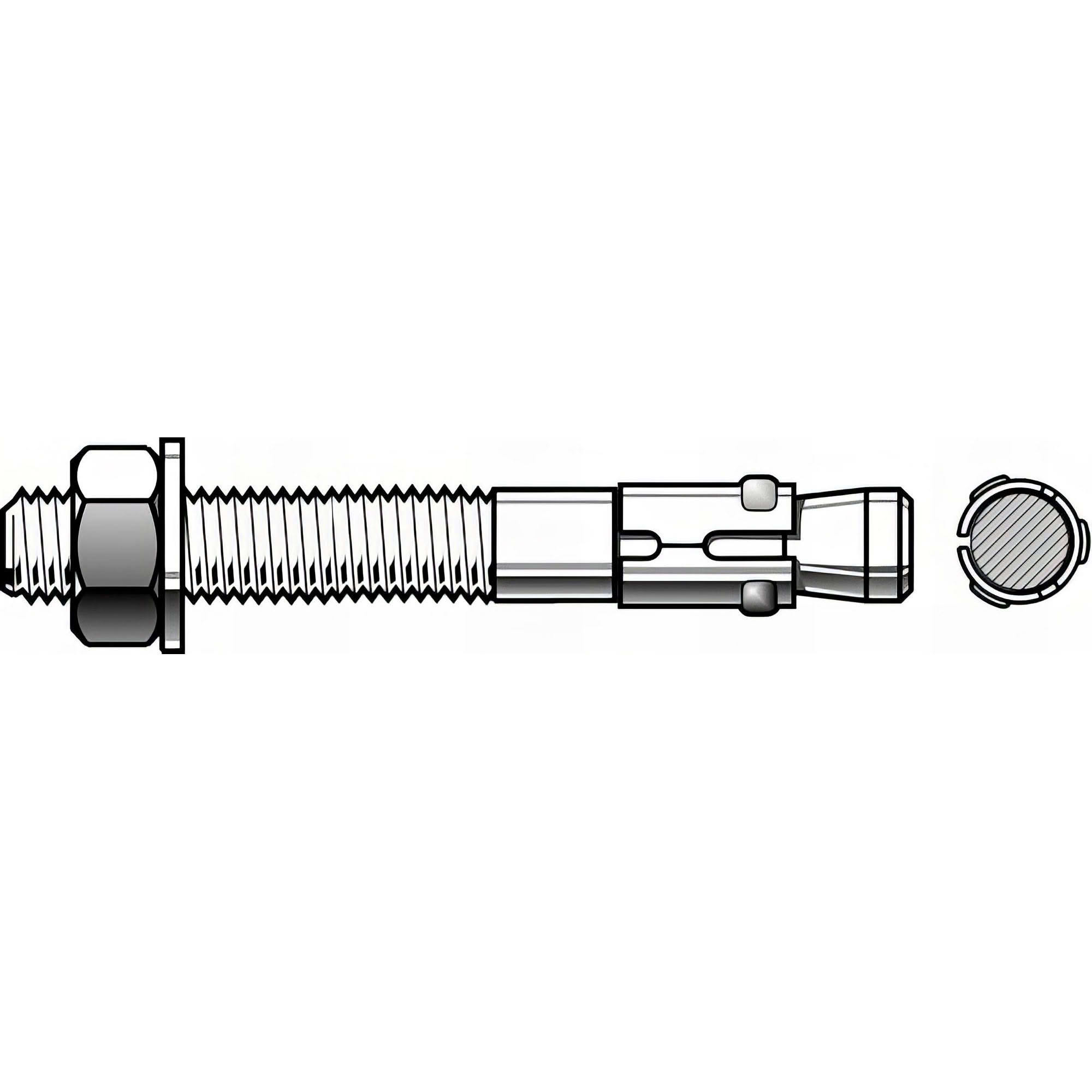

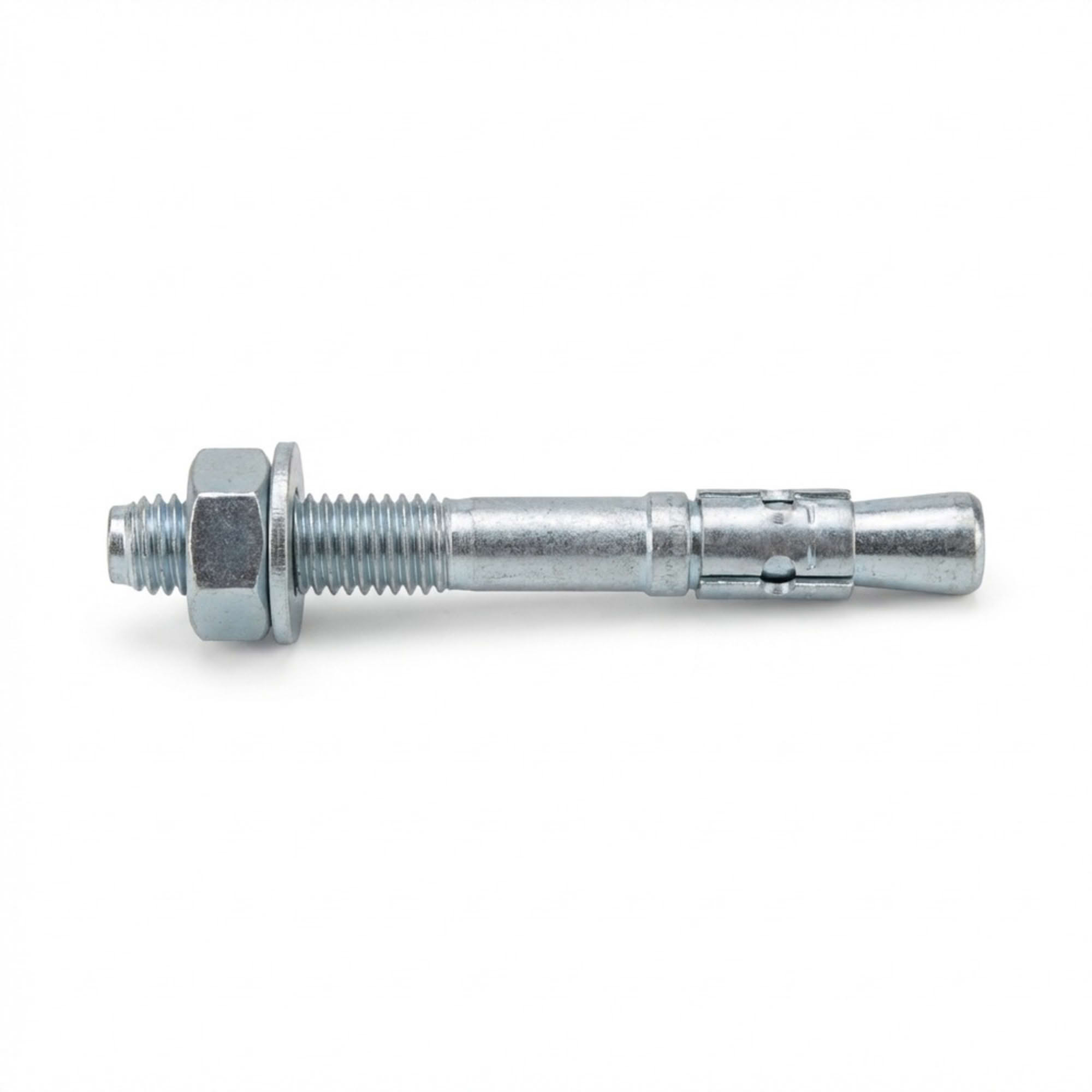

Présentation du Goujon d'Ancrage T Alsafix
Le goujon d'ancrage T Alsafix, version zinguée, est une solution de fixation haute performance conçue pour les applications exigeantes dans le béton. Ce modèle spécifique, le PO07412, présente un diamètre de 8 mm et une longueur totale de 65 mm. Il est livré en conditionnement de 100 pièces, idéal pour les professionnels et les projets nécessitant une quantité importante de fixations fiables. Ce goujon est approuvé ATE Option 7, ce qui garantit sa conformité aux normes européennes les plus strictes pour une utilisation dans le béton fissuré et non fissuré. Sa conception permet une installation rapide et efficace, même au marteau, sans risque d'endommager le filetage, grâce à une tête d'impact spécialement conçue. La partie basse totalement lisse facilite l'expansion, assurant une prise solide et durable. Ce goujon est particulièrement adapté pour la fixation de charges moyennes à lourdes, notamment dans les domaines de la serrurerie et des constructions en bois à l'intérieur.
Caractéristiques Techniques Détaillées
- Diamètre (D.) : 8 mm
- Longueur Totale (LT.) : 65 mm
- Diamètre de perçage : 8 mm
- Épaisseur de pièce à fixer : 15 mm (tfix max)
- Écrou : SW 13 mm (clé de 13 mm)
- Rondelle : Incluse
- Profondeurs d'ancrage : Ce goujon offre trois profondeurs d'ancrage (réduite, moyenne, maximale) pour une flexibilité optimale selon les exigences de l'installation et les contraintes du support. Pour ce modèle spécifique de 65 mm, la profondeur d'ancrage effective (hef) est de 44 mm pour une utilisation dans le béton non fissuré (Option 7).
- Charges Admissibles : Les charges admissibles varient de 140 à 37 200 daN (ELS - État Limite de Service) selon le diamètre et la profondeur d'ancrage utilisés dans la gamme. Pour le D. 8 mm, les charges approuvées en traction (C20/25 appr. N) sont de 4,9 kN (hef réduite), 6,2 kN (hef moyenne) et 6,2 kN (hef maximale) dans le béton non fissuré. Les charges approuvées en cisaillement (C20/25 appr. V) sont de 6,3 kN.
- Couple d'installation (Tinst) : 15 Nm.
- Espacement et distance aux bords : Des valeurs minimales et caractéristiques sont définies pour garantir la performance et la sécurité de l'ancrage, telles que Smin (espacement minimum) de 40 mm et Cmin (distance au bord minimum) de 45 mm pour une hef de 44 mm.
Matériau et Finition
Ce goujon d'ancrage est fabriqué en acier zingué, offrant une bonne résistance à la corrosion pour les applications intérieures. La finition zinguée protège l'acier de l'oxydation dans des environnements secs ou peu humides, prolongeant ainsi la durée de vie du goujon. L'expansion est assurée par un clip en acier inoxydable, garantissant une tenue fiable et durable dans le temps. La qualité des matériaux et de la finition est conforme aux exigences de l'Évaluation Technique Européenne (ATE) Option 7, attestant de sa robustesse et de sa fiabilité.
Domaines d'Application
Le goujon d'ancrage T Alsafix est polyvalent et convient à une multitude d'applications de fixation moyennes à lourdes en intérieur :
- Construction en bois et en métal : Fixation de charpentes, poutres, éléments de menuiserie, structures métalliques légères.
- Serrurerie : Installation de garde-corps, mains courantes, portails, grilles, cadres de portes et fenêtres.
- Supports et consoles : Fixation de consoles murales, supports d'étagères, chemins de câbles, conduits, gaines.
- Divers : Ancrage de machines légères, équipements, signalétique, etc.
Il est spécifiquement conçu pour les supports en béton, qu'il soit fissuré ou non fissuré, ainsi que pour d'autres supports pleins où une fixation robuste est requise.
Avantages du Produit
- Approbation ATE Option 7 : Garantit une performance élevée et une sécurité maximale, même dans le béton fissuré, et une conformité aux normes européennes.
- Polyvalence : Convient aux supports béton fissuré et non fissuré, ainsi qu'aux supports pleins, pour une large gamme d'applications intérieures.
- Installation Facile et Rapide : La conception traversante permet un gain de temps considérable. La tête d'impact protège le filetage lors du montage au marteau, et la partie basse lisse facilite l'expansion.
- Flexibilité d'Ancrage : Les trois profondeurs d'ancrage disponibles (réduite, moyenne, maximale) permettent d'adapter la fixation aux contraintes spécifiques de chaque projet, réduisant l'effort de perçage et le risque d'impact sur les armatures.
- Charges Élevées : Offre des limites de charge très élevées avec de faibles espacements et distances aux bords, assurant une fixation extrêmement solide.
- Résistance au Feu : Testé au feu avec des indices de résistance au feu F30-F120, ajoutant une couche de sécurité supplémentaire.
- Économique : Les longueurs plus courtes avec une seule profondeur d'ancrage minimale sont particulièrement rentables.
Conditionnement
Le goujon d'ancrage T Alsafix PO07412 est conditionné en boîtes de 100 pièces. Ce format est adapté pour les chantiers de moyenne à grande envergure, permettant d'avoir une quantité suffisante de fixations à portée de main et d'optimiser les coûts.
