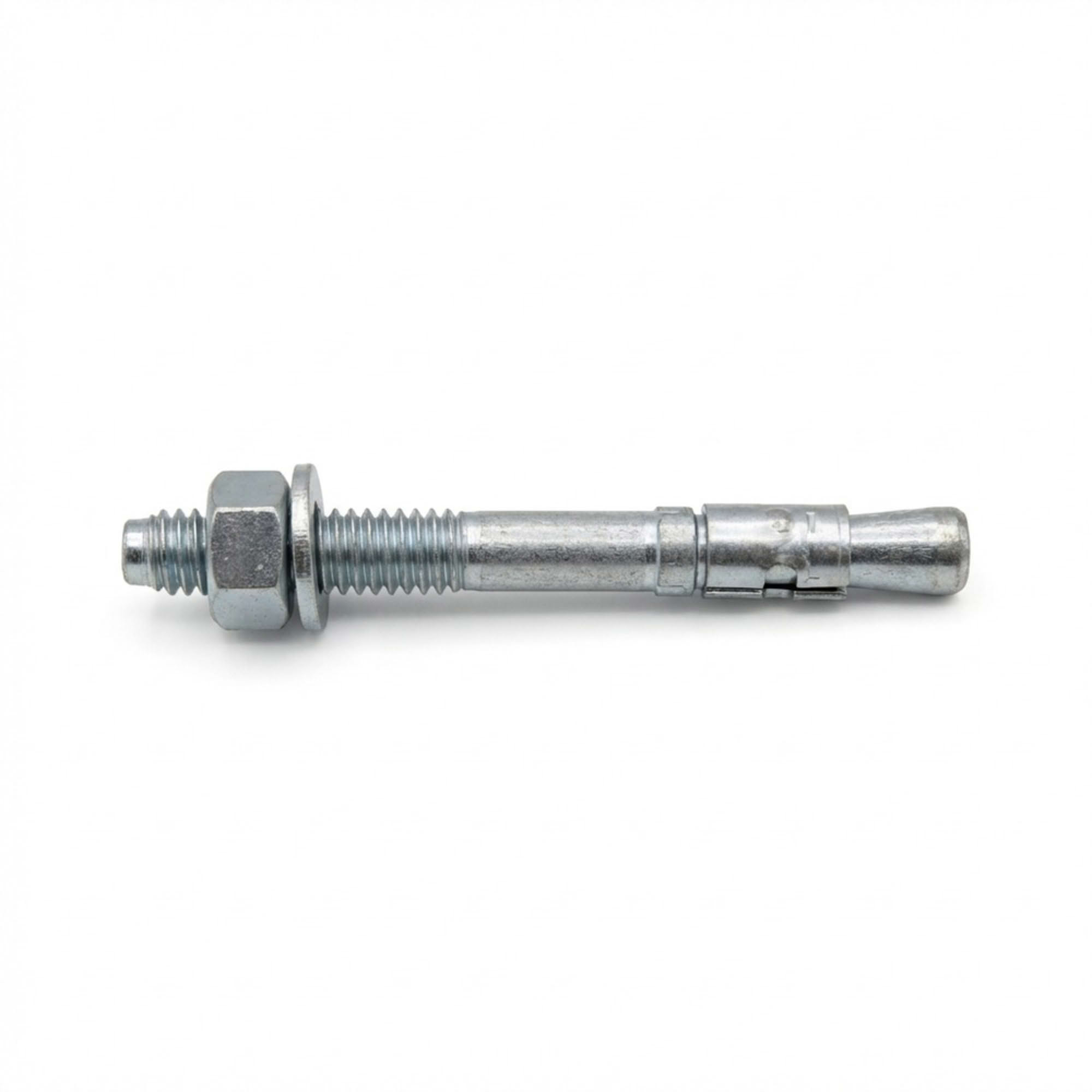

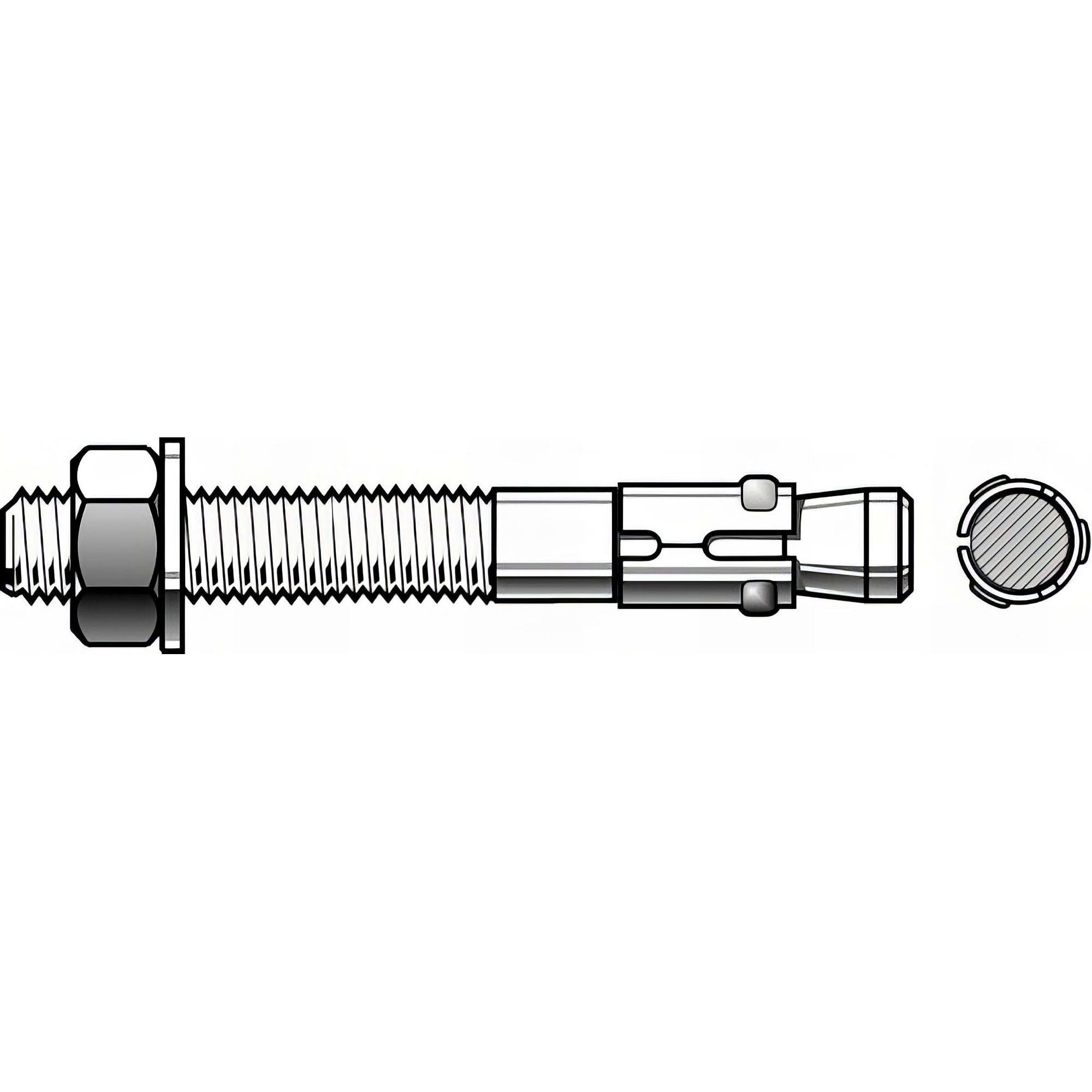

Présentation du Goujon d'Ancrage T Alsafix
Découvrez le lot de 50 goujons d'ancrage Alsafix, modèle T version zinguée, référence PO07423. Ces goujons sont conçus pour des fixations robustes et durables dans une variété de supports béton, y compris le béton fissuré, et plus largement tous les supports pleins. Avec un diamètre de 10 mm et une longueur totale de 120 mm, ce goujon est idéal pour des applications intérieures nécessitant une fixation de charges moyennes à lourdes. Chaque goujon est livré avec un écrou (SW 17 mm) et une rondelle, assurant une installation complète et sécurisée. Ce produit bénéficie de l'évaluation technique européenne ATE Option 7, garantissant sa conformité aux normes de sécurité et de performance les plus strictes pour les fixations dans le béton.
Le goujon d'ancrage Alsafix T se distingue par sa polyvalence et sa facilité d'installation. Il est approuvé pour une utilisation dans le béton non fissuré et offre des limites de charge très élevées, même avec de faibles espacements et distances aux bords. Sa conception permet une fixation traversante, ce qui représente un gain de temps considérable lors du montage. La possibilité d'utiliser trois profondeurs d'ancrage différentes (réduite, moyenne, maximale) offre une flexibilité optimale pour s'adapter aux exigences spécifiques de chaque installation. La faible profondeur d'ancrage effective permet de réduire l'effort de perçage et le temps d'installation, tout en minimisant le risque d'impact sur les armatures du béton. Le long filetage du goujon facilite également les fixations à distance, augmentant ainsi les possibilités d'application.
Caractéristiques Techniques Détaillées
- Diamètre du goujon : 10 mm
- Longueur totale du goujon : 120 mm
- Diamètre de perçage requis : 10 mm
- Écrou : SW 17 mm
- Profondeur d'ancrage effective (hef) : Le goujon T offre trois profondeurs d'ancrage : réduite (30 mm), moyenne (40 mm) et maximale (60 mm pour cette dimension spécifique, bien que la gamme s'étende jusqu'à 275 mm pour d'autres longueurs). Pour ce goujon de 120 mm, la profondeur d'ancrage minimale est de 30 mm, la moyenne de 40 mm et la maximale de 60 mm.
- Épaisseur de pièce à fixer (tfix) : Ce goujon permet de fixer une pièce d'une épaisseur maximale de 50 mm.
- Charges admissibles (ELS - État Limite de Service) : Les charges varient de 140 à 37 200 daN selon le diamètre et la profondeur d'ancrage utilisés. Pour un goujon M10, les charges ultimes moyennes en traction (C25/30 Num) sont de 18,7 kN pour hef réduite et 26,1 kN pour hef maximale. Les charges ultimes moyennes en cisaillement (C25/30 Vum) sont de 19,3 kN.
- Couple d'installation (Tinst) : 30 Nm.
- Diamètre de perçage dans la pièce à fixer (df<=) : 12 mm.
- Profondeur du trou de forage (h1) : Pour une profondeur d'ancrage de 42 mm, la profondeur du trou de forage est de 65 mm.
- Homologations : ATE Option 7 (Évaluation Technique Européenne), CE, Fixing in seismic (fixation en zones sismiques), F120 (résistance au feu jusqu'à 120 minutes), RO314.
Matériau et Finition
Ces goujons d'ancrage sont fabriqués à partir d'un matériau support en béton, avec un clip d'expansion en acier inoxydable pour assurer une performance optimale. La version zinguée confère au goujon une bonne résistance à la corrosion pour les applications intérieures, prolongeant ainsi sa durée de vie et sa fiabilité. La tête d'impact est conçue pour protéger le filetage des dommages lors de l'enfoncement du goujon dans le trou percé, garantissant une installation propre et efficace.
Domaines d'Application
Le goujon d'ancrage Alsafix T est particulièrement adapté aux fixations moyennes à lourdes en intérieur. Ses applications sont diverses et incluent :
- Serrurerie : Fixation de portails, grilles, garde-corps, etc.
- Constructions en bois et en métal : Ancrage de structures, poteaux, poutres.
- Rails et consoles : Fixation de rails de guidage, supports muraux.
- Mains courantes : Installation de mains courantes et barres d'appui.
- Chemins de câbles et gaines : Fixation de systèmes de gestion de câbles.
- Fonds d'étagères : Ancrage de rayonnages et d'étagères lourdes.
- Conduits : Fixation de conduits de ventilation ou autres systèmes.
- Bases d'étagères : Ancrage de bases pour des installations de stockage.
Avantages Clés
- Polyvalence : Convient aux supports béton, fissuré et non fissuré, ainsi qu'à d'autres supports pleins.
- Haute performance : Limites de charge très élevées avec des espacements et distances aux bords réduits.
- Flexibilité d'installation : Trois profondeurs d'ancrage disponibles pour s'adapter à diverses exigences.
- Gain de temps : Fixation traversante et faible profondeur d'ancrage effective réduisent le temps de forage et d'installation.
- Protection du filetage : Tête d'impact conçue pour éviter d'endommager le filetage lors du montage au marteau.
- Facilité de montage : Partie basse totalement lisse pour une expansion plus aisée.
- Homologations complètes : Certifié ATE Option 7, CE, et testé pour la résistance au feu (F120) et les fixations en zones sismiques, garantissant une sécurité maximale.
- Fixations à distance : Le long filetage permet des fixations de pièces éloignées du support.
Conditionnement
Ce produit est livré en lot de 50 goujons d'ancrage, assurant un approvisionnement suffisant pour des projets de taille moyenne à grande. Chaque goujon est équipé d'un écrou et d'une rondelle, prêts à l'emploi.
