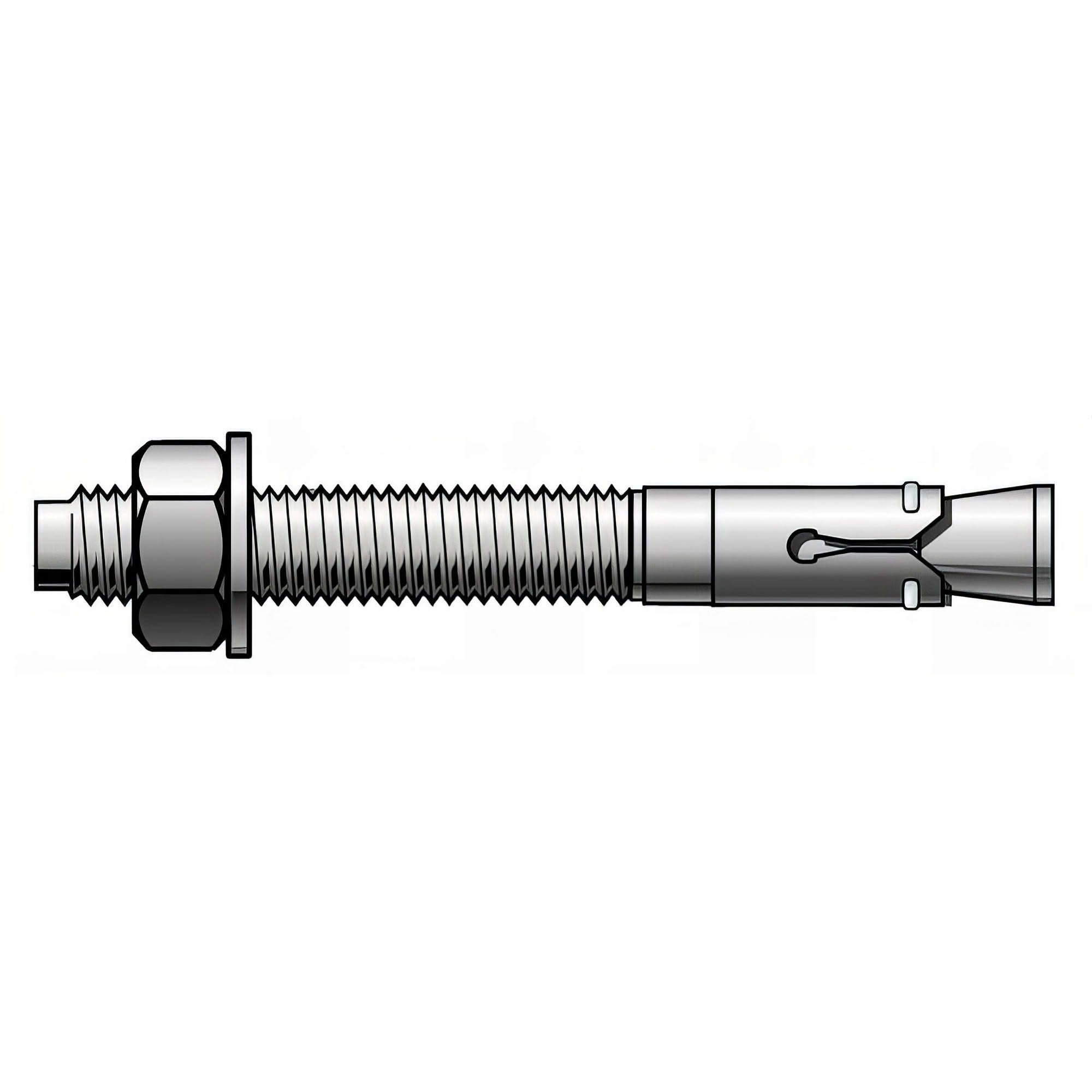

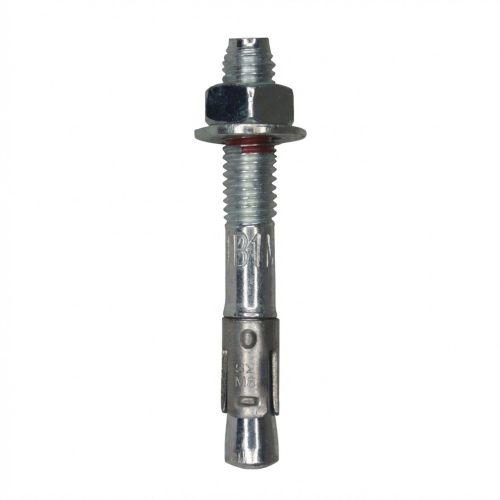

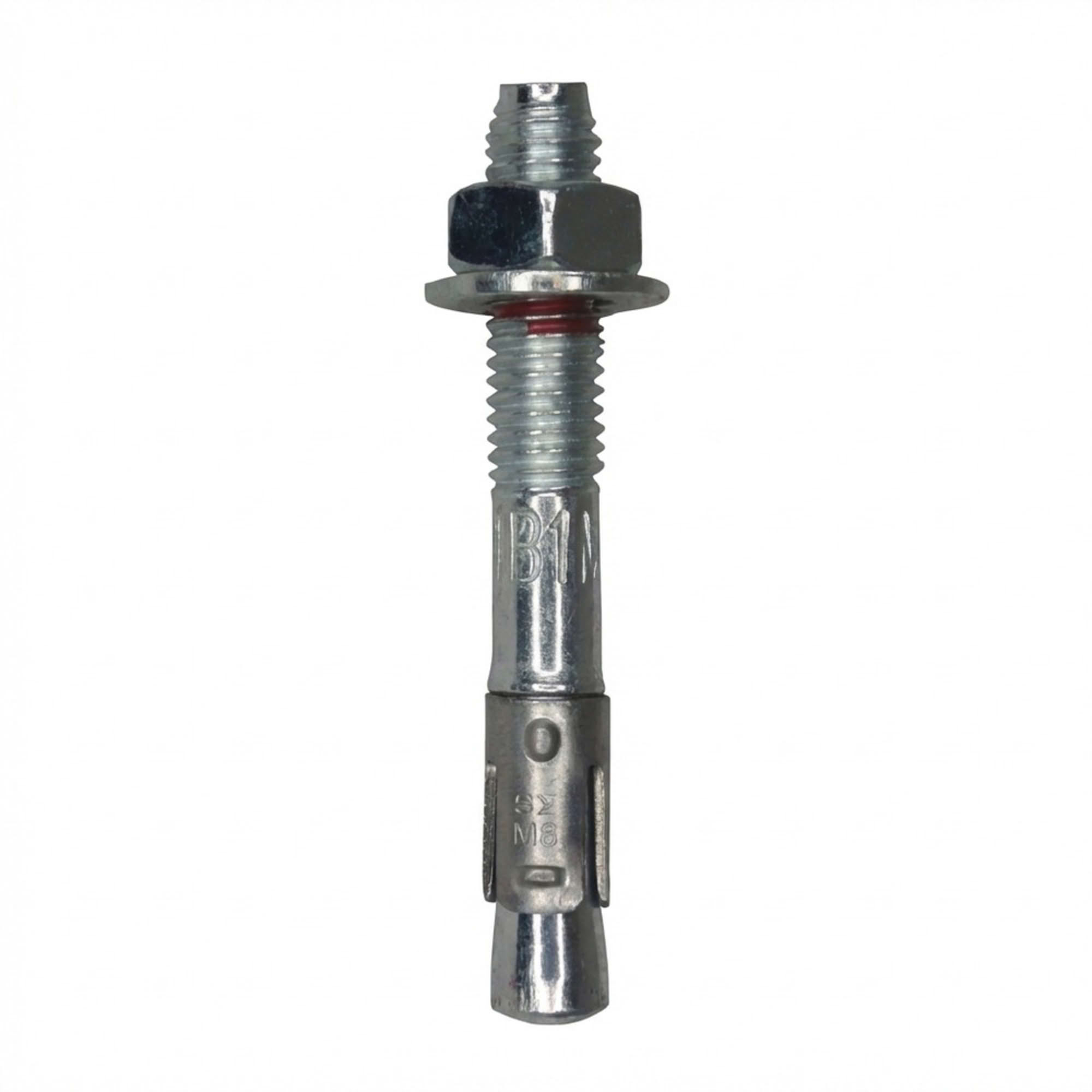

Présentation du produit : Goujon d'ancrage T version zinguée ATE Option 1
Le goujon d'ancrage T Alsafix, référence PO69310, est une solution de fixation haute performance conçue pour les ancrages moyens à lourds dans le béton, qu'il soit fissuré ou non fissuré. Ce modèle spécifique, de diamètre 8 mm et de longueur 95 mm, est livré en version zinguée, offrant une protection efficace contre la corrosion pour des applications intérieures. Il est homologué ATE Option 1, garantissant sa conformité aux normes européennes les plus strictes en matière de performance et de sécurité pour les fixations dans le béton.
Ce goujon est particulièrement adapté pour la fixation de poutres en acier, de plaques de base, de rails, de voies ferrées et de structures en bois. Sa conception intelligente permet une installation facile et rapide, même avec un marteau, sans risquer d'endommager le filetage. La partie basse totalement lisse facilite l'expansion dans le matériau support, assurant une tenue optimale.
Caractéristiques techniques détaillées
- Diamètre du goujon : 8 mm
- Longueur du goujon : 95 mm
- Diamètre de perçage requis : 8 mm
- Épaisseur maximale de la pièce à fixer (tfix) : 40 mm

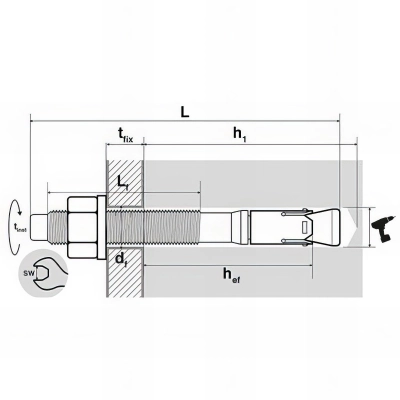

- Profondeur d'ancrage effective (hef) : Ce goujon offre une profondeur d'ancrage effective de 40 mm pour une épaisseur de pièce à fixer de 40 mm, et une profondeur d'ancrage standard de 60 mm pour une épaisseur de pièce à fixer de 6 mm. La flexibilité de deux profondeurs d'ancrage approuvées (pour les diamètres M8 à M16) permet une adaptation aux différentes contraintes de chantier.
- Écrou et rondelle : Équipé d'un écrou de taille SW 13 mm et d'une rondelle pour une fixation sécurisée.
- Couple d'installation (Tinst) : 20 Nm pour l'acier galvanisé.
- Performances en service (ELS) : Les charges admissibles varient de 360 à 2410 daN selon le diamètre utilisé dans la gamme. Pour ce modèle D.8, les charges approuvées en tension dans le béton fissuré (C20/25) sont de 2,4 kN (profondeur réduite) à 2,7 kN (profondeur standard) et en cisaillement de 7,0 kN. Dans le béton non fissuré (C20/25), elles sont de 3,6 kN (profondeur réduite) à 5,7 kN (profondeur standard) en tension et de 7,0 kN en cisaillement.
- Homologations : ATE Option 1 pour béton fissuré et non fissuré, charges sismiques C1 et C2 (pour M8 à M20, longueur maximale d'ancrage 210 mm), et résistance au feu R30-R120.
Matériau et finition
Ce goujon est fabriqué en acier et bénéficie d'une finition zinguée. Le zingage est un procédé qui consiste à recouvrir l'acier d'une fine couche de zinc, offrant une excellente protection contre la corrosion dans les environnements intérieurs secs ou légèrement humides. Cette finition assure une durabilité accrue du produit et une résistance aux agressions extérieures courantes.
Domaines d'application
Le goujon d'ancrage T Alsafix est idéal pour une multitude d'applications nécessitant une fixation robuste et fiable dans le béton. Il est particulièrement recommandé pour :
- La fixation de serrurerie (garde-corps, portails, grilles).
- L'ancrage de structures en bois (poutres, charpentes).
- La pose de poutres en acier et de profilés métalliques.
- L'installation de plaques de base et de supports divers.
- Les applications dans le domaine des rails et voies ferrées.
- Les fixations traversantes et à distance.
Il est adapté aux fixations moyennes à lourdes et convient pour une utilisation en intérieur.
Avantages du produit
- Haute performance : Homologué ATE Option 1 pour le béton fissuré et non fissuré, garantissant une sécurité et une fiabilité maximales.
- Polyvalence : Convient pour une large gamme d'applications et de matériaux supports (béton, pierre naturelle résistante à la compression sans homologation).
- Installation facilitée : La conception permet une pose rapide, même au marteau, sans endommager le filetage. La partie basse lisse facilite l'expansion.
- Flexibilité d'ancrage : Deux profondeurs d'ancrage efficaces (standard et réduite) offrent une plus grande souplesse d'utilisation et permettent de réduire le temps de forage et l'effort d'installation.
- Résistance sismique et au feu : Approuvé pour les charges sismiques C1 et C2, et pour une utilisation en cas d'exposition au feu (indices R30-R120), augmentant la sécurité des installations.
- Durabilité : La version zinguée offre une bonne protection contre la corrosion pour les applications intérieures.
Conditionnement
Le produit est conditionné en boîte de 100 unités, offrant un stock suffisant pour des projets de moyenne à grande envergure. Chaque goujon est livré avec son écrou et sa rondelle, prêt à l'emploi.
