Présentation

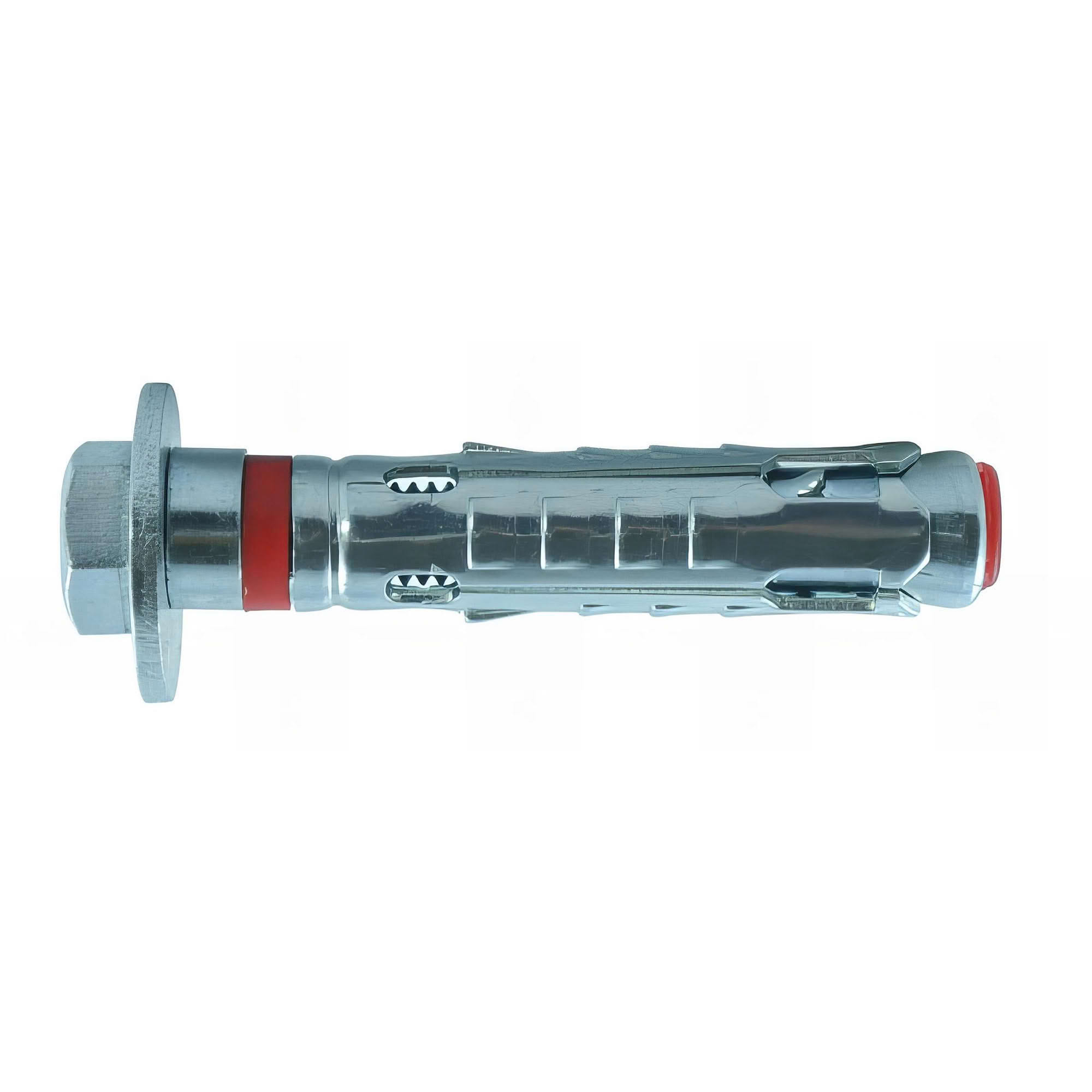

Découvrez les 50 chevilles métalliques STAM D. 12 x M8 x Lt. 120 mm, une solution de fixation robuste et fiable conçue spécifiquement pour les charges lourdes sur matériaux creux. Commercialisées sous la référence SY70638 par Alsafix, ces chevilles représentent l'alliance parfaite entre performance, sécurité et facilité d'installation pour vos projets les plus exigeants. Idéales pour les professionnels du bâtiment et les bricoleurs avertis, elles garantissent une tenue exceptionnelle dans une variété de supports creux.
La cheville STAM se distingue par sa conception innovante à expansion longue, assurant une répartition optimale des forces et une résistance élevée. Chaque cheville est livrée avec un boulon en acier de grade 8.8, optimisant sa capacité de charge en cisaillement. La collerette d'appui intégrée et le capuchon de protection sont des atouts supplémentaires qui facilitent la pose et protègent le mécanisme d'expansion. Ce lot de 50 chevilles est votre allié pour des fixations durables et sécurisées.

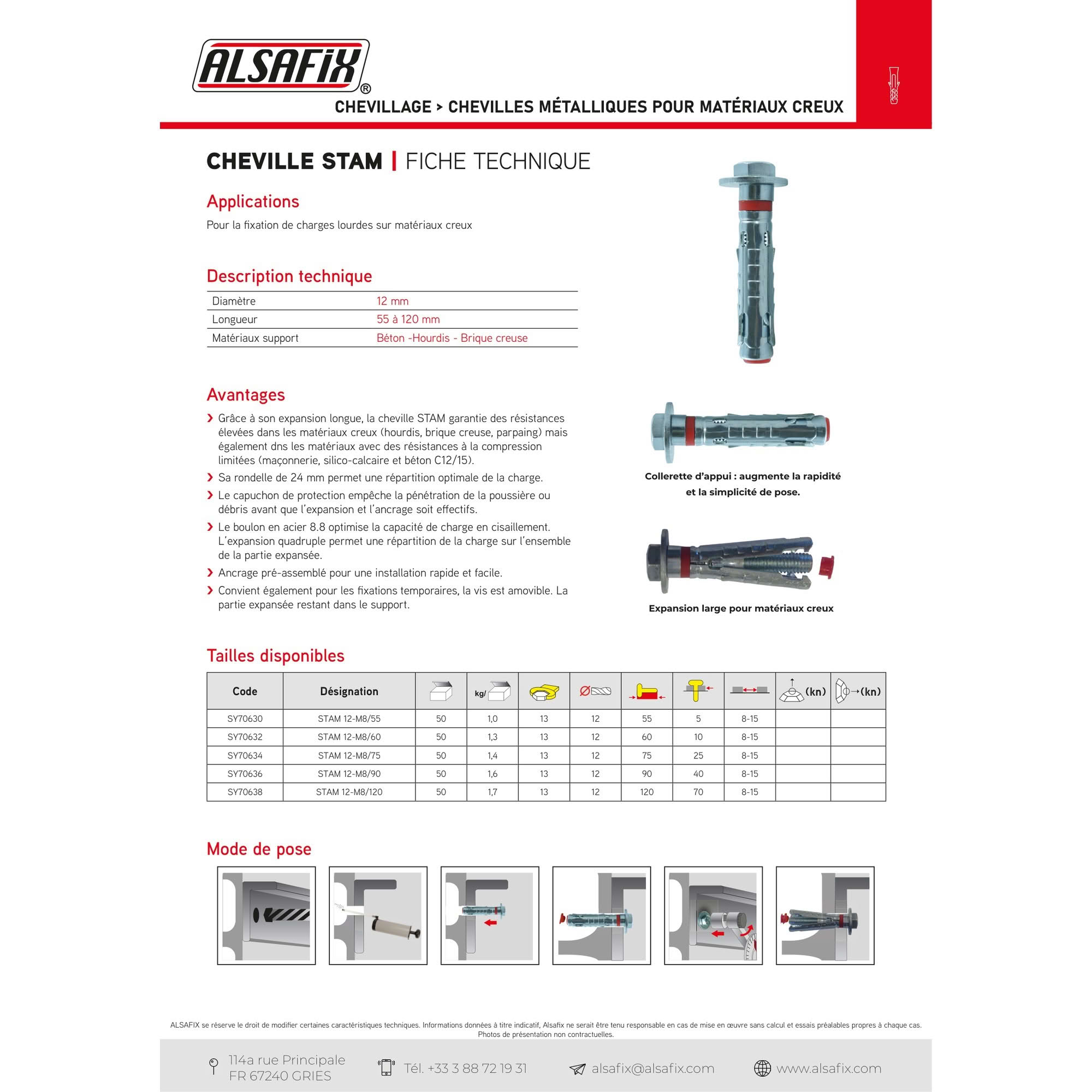

Caractéristiques techniques
- Diamètre de perçage : 12 mm. Ce diamètre précis assure une insertion optimale de la cheville dans le matériau support.
- Filetage : M8. Un filetage standard pour une compatibilité étendue avec divers accessoires et éléments à fixer.
- Longueur de la cheville : 120 mm. Cette longueur est adaptée pour des ancrages profonds et sécurisés.
- Profondeur d'ancrage : 120 mm. La cheville est conçue pour une profondeur d'ancrage maximale, garantissant une tenue optimale.
- Profondeur minimale de perçage : 55 mm. Cette valeur indique la profondeur minimale requise pour un ancrage efficace.
- Épaisseur maximum de la pièce à fixer : 70 mm. Permet de fixer des éléments d'une épaisseur significative. Il est recommandé de percer la pièce à fixer à 2 mm de plus que son épaisseur pour un ajustement parfait.
- Couple de serrage (Tinst) : 20 Nm. Un couple de serrage précis pour une expansion contrôlée et une fixation sûre.
- Clé de serrage (SW) : 13 mm. Nécessite une clé de 13 mm pour le serrage, facilitant l'installation.
- Charge maximale de traction (Nrec) : Pour béton non-fissuré : 2,3 kN (environ 230 daN). Pour béton fissuré : 3,9 kN (environ 390 daN).
- Charge maximale en cisaillement (Vrec) : 4,1 kN (environ 410 daN).
- ELS (État Limite de Service) : 400 daN. Cette valeur confirme la capacité de la cheville à supporter des charges importantes en toute sécurité.
- Diamètre du trou dans la pièce à fixer : 8-15 mm. Offre une flexibilité pour le diamètre du trou dans l'élément à fixer.
- Distance minimale du bord (Cmin) : 150 mm. Respecter cette distance est crucial pour la solidité de la fixation et l'intégrité du matériau.
- Distance d'entraxe minimale (Smin) : 300 mm. Indispensable pour éviter les interférences entre chevilles et garantir une répartition uniforme des charges.
Matériau et finition
Ces chevilles sont fabriquées en acier de haute qualité, garantissant une robustesse et une durabilité exceptionnelles. La finition zinguée offre une excellente protection contre la corrosion, prolongeant ainsi la durée de vie de la cheville, même dans des environnements exigeants. Le boulon en acier de grade 8.8 assure une résistance mécanique supérieure, notamment en cisaillement.
Domaines d'application
Les chevilles métalliques STAM sont spécialement conçues pour la fixation de charges lourdes sur une large gamme de matériaux creux, incluant :
- Béton : Idéales pour les dalles en béton, même celles avec des résistances à la compression limitées (C12/15).
- Hourdis : Parfaites pour les planchers et murs en hourdis, offrant une tenue fiable.
- Brique creuse : Assurent une fixation solide dans les maçonneries en brique creuse.
- Parpaing : Conviennent également pour les blocs de parpaing creux.
- Maçonnerie et silico-calcaire : Adaptées pour ces matériaux avec des résistances à la compression limitées.
Elles sont particulièrement recommandées pour la fixation de portails, de garde-corps, de consoles lourdes, de chauffe-eau, d'éléments de charpente, ou toute autre application nécessitant une résistance élevée au cisaillement et à la traction dans des supports creux.
Avantages
- Résistance élevée : Grâce à son expansion longue et son boulon en acier 8.8, la cheville STAM offre des résistances exceptionnelles en traction et en cisaillement, même dans les matériaux creux.
- Répartition optimale de la charge : La rondelle de 24 mm et l'expansion quadruple garantissent une répartition uniforme de la charge sur l'ensemble de la partie expansée, minimisant les contraintes sur le matériau support.

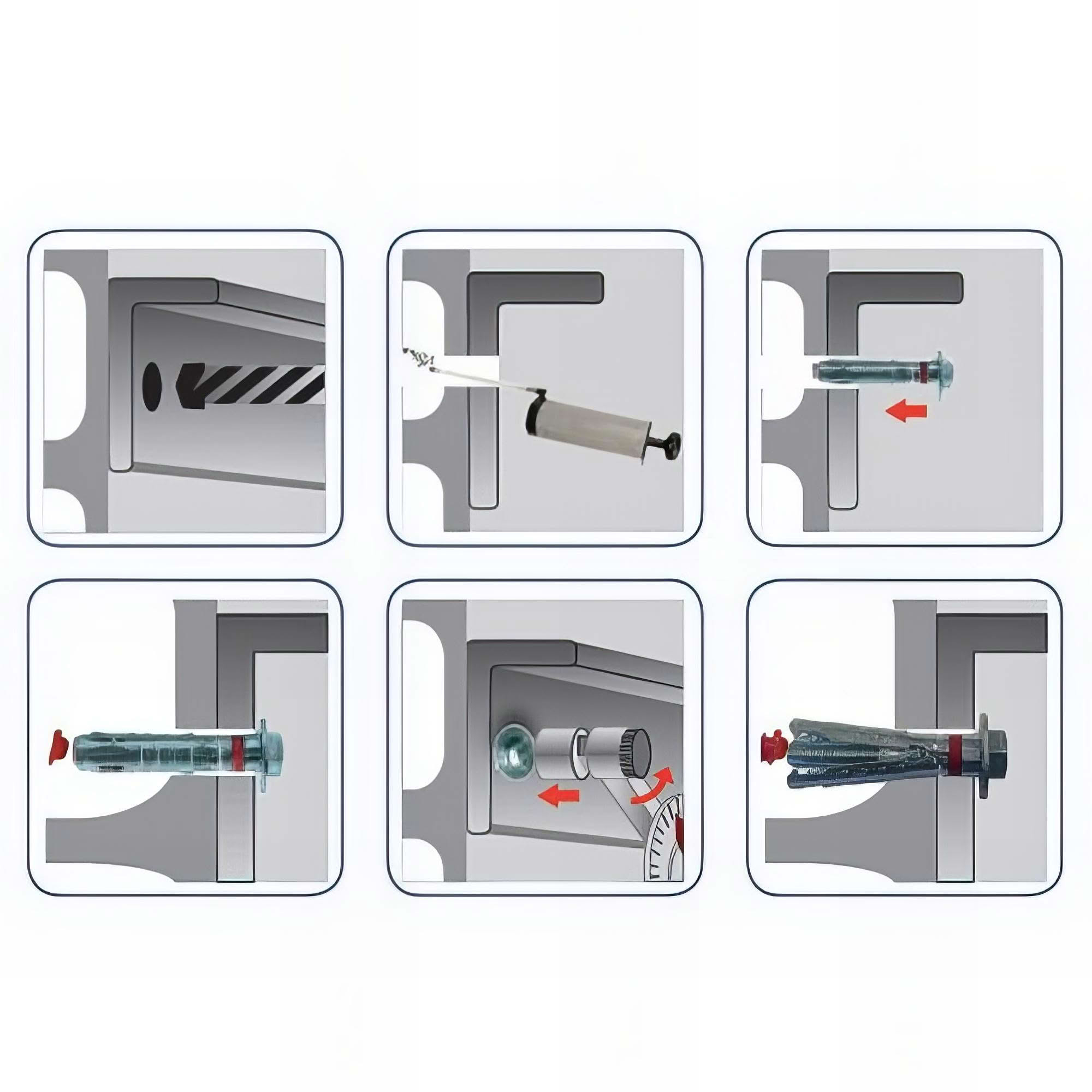

- Installation rapide et facile : L'ancrage pré-assemblé et la collerette d'appui augmentent la rapidité et la simplicité de pose. Le capuchon de protection empêche la pénétration de poussière ou de débris avant l'expansion.
- Polyvalence : Convient pour les fixations permanentes et temporaires, la vis étant amovible.
- Durabilité : La finition zinguée protège efficacement contre la corrosion, assurant une longue durée de vie à la fixation.
- Sécurité : Conforme aux exigences pour les charges lourdes, offrant une grande fiabilité pour vos installations.
Conditionnement
Ce produit est livré en lot de 50 chevilles métalliques STAM D. 12 x M8 x Lt. 120 mm, référence SY70638. Ce conditionnement est idéal pour les professionnels et les projets de grande envergure, assurant une disponibilité suffisante pour vos besoins.
