Présentation du Connecteur Invisible RICON-S 200/80 EK
Le connecteur invisible RICON-S 200/80 EK, référence AL-137K153 de la marque Alsafix, est une solution d'assemblage innovante conçue pour répondre aux exigences des constructions bois modernes. Mesurant 200 mm de long et 80 mm de large, ce système de connexion est spécifiquement développé pour des assemblages structurels soumis à des charges élevées, tout en garantissant une esthétique irréprochable grâce à son invisibilité après installation. Il est idéal pour les professionnels de la charpente, de la construction bois et de l'ingénierie qui recherchent à la fois performance, discrétion et efficacité de mise en oeuvre.
Le RICON-S est un système polyvalent qui s'adapte à une multitude de configurations. Sa conception permet un pré-montage complet des éléments en atelier, offrant un gain de temps considérable sur le chantier et optimisant la logistique. Cette caractéristique est particulièrement appréciée dans les projets où la rapidité d'exécution et la précision sont primordiales. La certification ATE (Agrément Technique Européen) et le marquage CE attestent de la conformité du produit aux normes européennes les plus strictes en matière de sécurité et de performance.

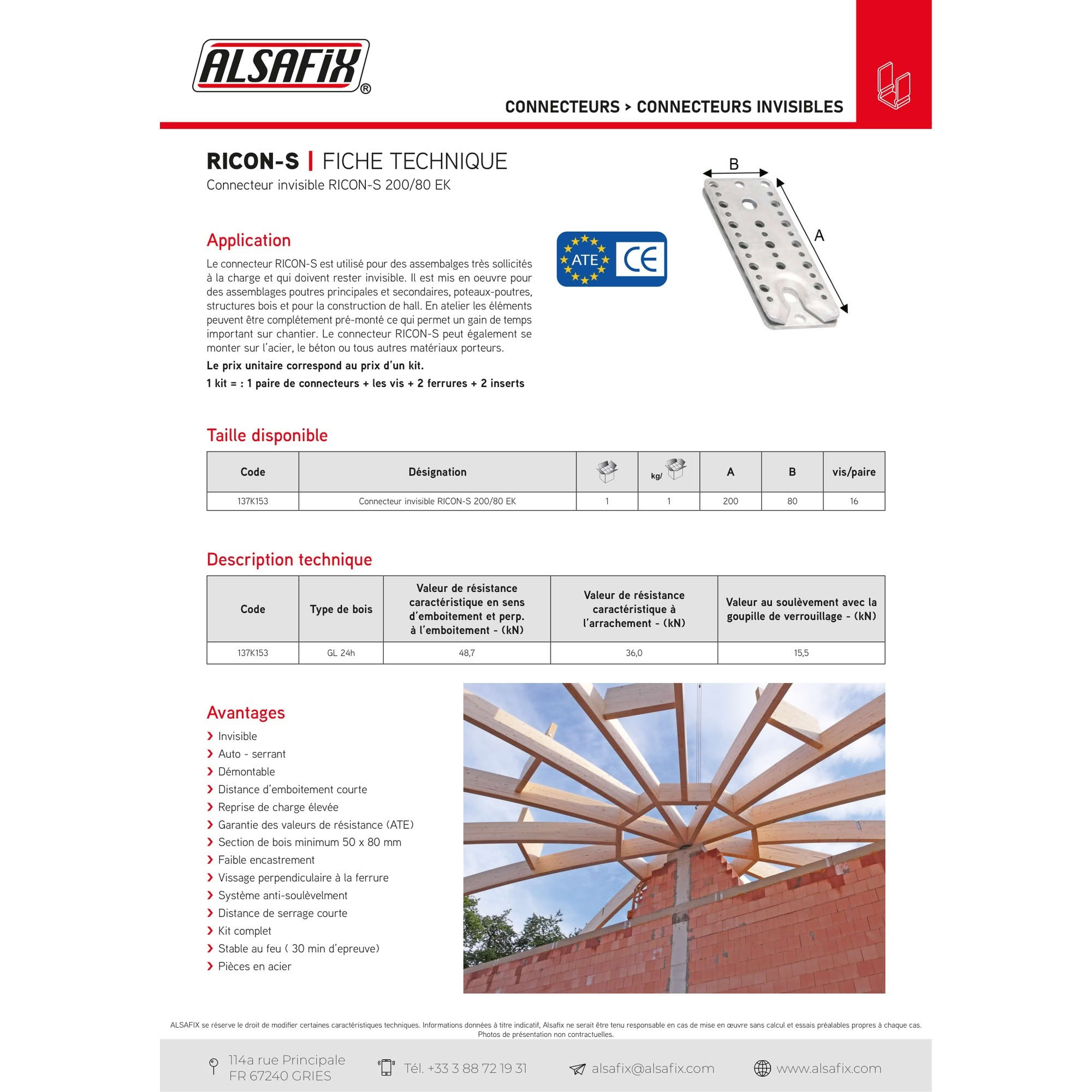

Caractéristiques Techniques

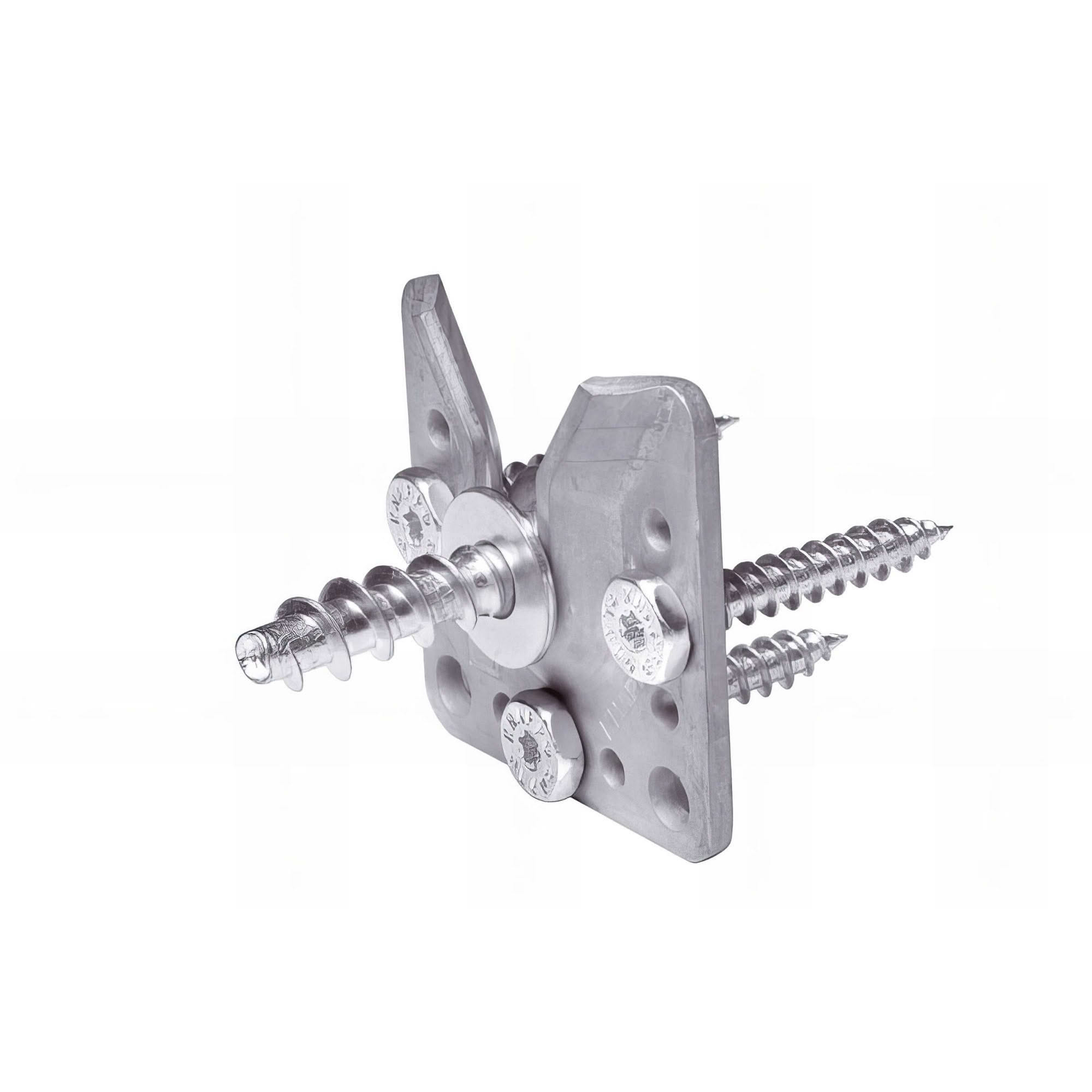

Le connecteur RICON-S 200/80 EK est un système d'assemblage robuste et fiable. Chaque kit comprend une paire de connecteurs, les vis nécessaires à l'installation, et deux inserts pour faciliter le positionnement et l'ancrage. Le nombre de vis par paire de connecteurs est de 16, assurant une fixation solide et durable. La conception du connecteur est optimisée pour la transmission de forces importantes, permettant des assemblages structurels de haute performance.

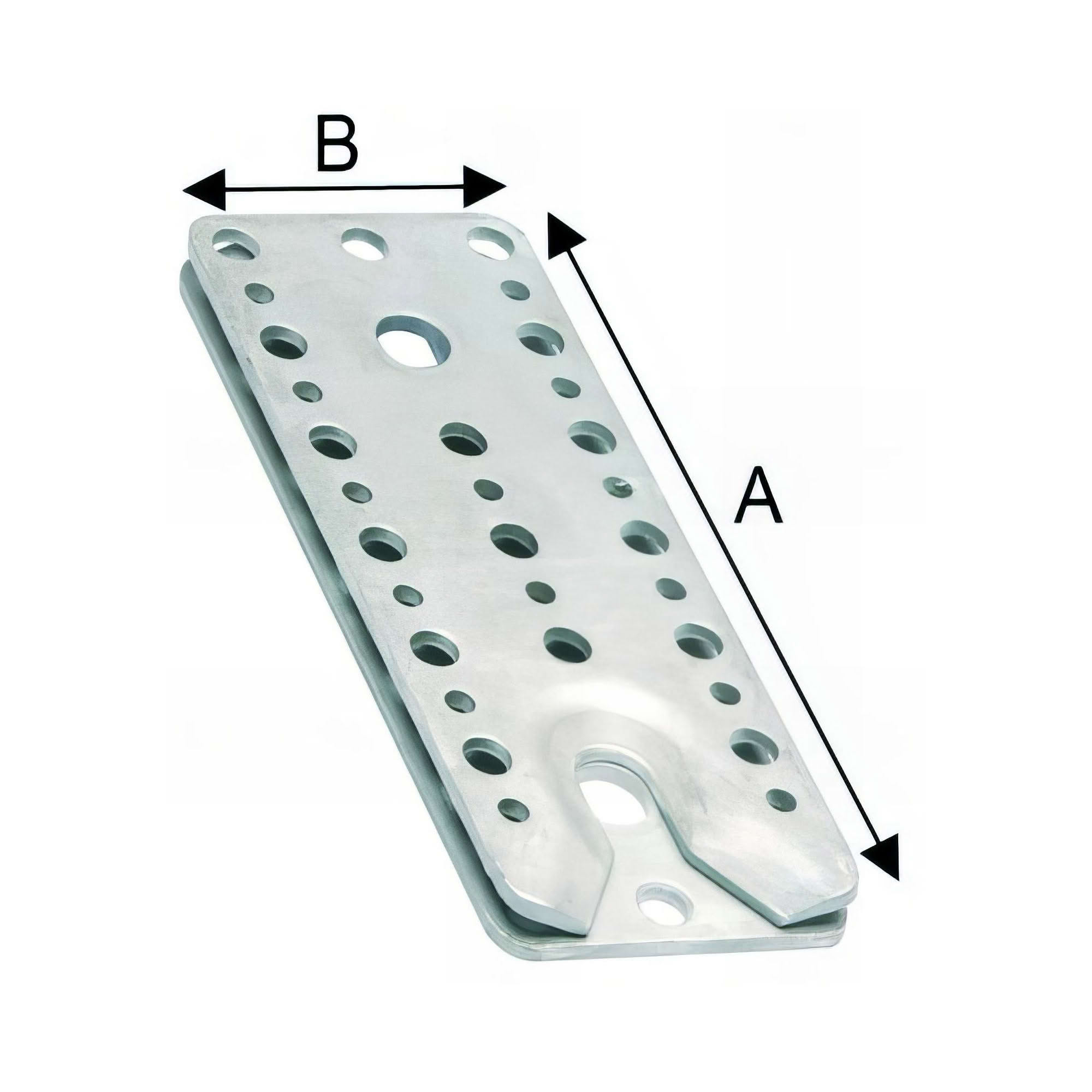

La géométrie spécifique du RICON-S est étudiée pour minimiser les contraintes sur le bois et garantir une répartition optimale des charges. Sa capacité à être monté sur différents matériaux porteurs, tels que l'acier, le béton ou d'autres éléments en bois, élargit considérablement son champ d'application et offre une flexibilité de conception inégalée. Les dimensions précises (200 mm x 80 mm) sont adaptées à une large gamme de sections de bois, permettant une intégration harmonieuse dans diverses structures.
Matériau et Finition
Bien que la description actuelle ne spécifie pas le matériau exact, les connecteurs structurels de ce type sont généralement fabriqués en acier de haute qualité, souvent galvanisé ou traité pour offrir une résistance optimale à la corrosion et une durabilité accrue. Cette robustesse garantit la longévité de l'assemblage, même dans des environnements exigeants. La finition est conçue pour être discrète et ne pas altérer l'aspect esthétique des éléments en bois.
Domaines d'Application
Le connecteur invisible RICON-S 200/80 EK est particulièrement adapté aux assemblages très sollicités dans la construction bois. Ses principaux domaines d'application incluent :
- Assemblages de poutres principales et secondaires : Permet de créer des liaisons solides et invisibles entre les éléments porteurs horizontaux.
- Assemblages poteaux-poutres : Idéal pour les liaisons verticales-horizontales, offrant une grande rigidité structurelle.
- Structures bois complexes : Utilisé dans la réalisation de charpentes, mezzanines, terrasses et autres ouvrages en bois.
- Construction de halls et bâtiments industriels : Sa capacité à gérer des charges importantes et son efficacité de montage en font un choix privilégié pour les grandes structures.
- Rénovation et extension : Permet d'intégrer de nouveaux éléments structurels de manière discrète et performante.
Sa polyvalence lui permet également d'être mis en oeuvre dans des projets où l'esthétique est une priorité, comme les maisons à ossature bois contemporaines ou les aménagements intérieurs haut de gamme.
Avantages
- Invisibilité de l'assemblage : Garantit une esthétique épurée et moderne, sans éléments de fixation apparents.
- Haute performance structurelle : Conçu pour des assemblages très sollicités à la charge, assurant sécurité et durabilité.
- Gain de temps sur chantier : Possibilité de pré-montage complet des éléments en atelier, réduisant le temps d'installation sur site.
- Polyvalence d'application : Adapté aux assemblages poutres-poutres, poteaux-poutres, et compatible avec divers matériaux porteurs (bois, acier, béton).
- Conformité et qualité : Certifié ATE et CE, gage de fiabilité et de respect des normes européennes.
- Kit complet : Fourni avec les connecteurs, les vis et les inserts, simplifiant l'approvisionnement et la mise en oeuvre.
Conditionnement
Le connecteur invisible RICON-S 200/80 EK est vendu sous forme de kit. Chaque kit comprend une paire de connecteurs, les 16 vis nécessaires à leur fixation, et deux inserts. Ce conditionnement complet assure que l'utilisateur dispose de tous les éléments requis pour une installation immédiate et efficace, sans avoir à commander des composants séparément.
