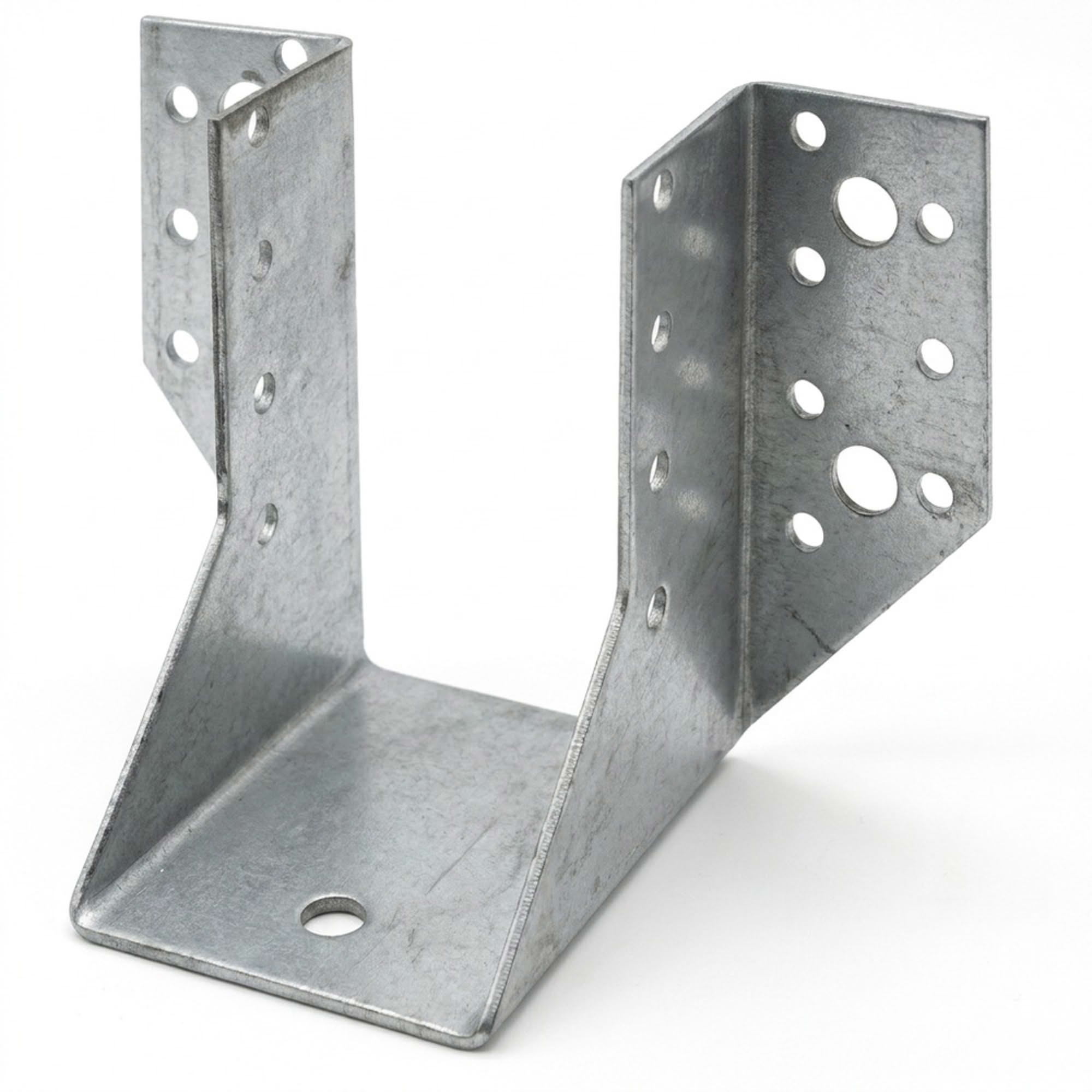

Présentation du Sabot de Charpente à Ailes Extérieures Alsafix AL-SE032174
Le sabot de charpente à ailes extérieures Alsafix AL-SE032174 est un élément de fixation essentiel pour la réalisation d'assemblages bois-bois ou bois-béton dans le domaine de la charpente et de la construction. Conçu pour offrir une solution fiable et performante, il remplace avantageusement les techniques d'assemblage traditionnelles telles que les tenons et mortaises, qui peuvent affaiblir la section du bois. Ce modèle spécifique présente des dimensions de 80 mm de profondeur, 32 mm de largeur, 174 mm de hauteur et une épaisseur de 2,0 mm, le rendant adapté à une large gamme d'applications structurelles. Sa conception à ailes extérieures permet une fixation robuste et une répartition optimale des charges, garantissant ainsi la stabilité et la durabilité de l'ouvrage. Fabriqué par Alsafix, une marque reconnue pour la qualité de ses produits, ce sabot bénéficie des agréments techniques européens (ATE) et du marquage CE, attestant de sa conformité aux normes de sécurité et de performance en vigueur.
Caractéristiques Techniques Détaillées

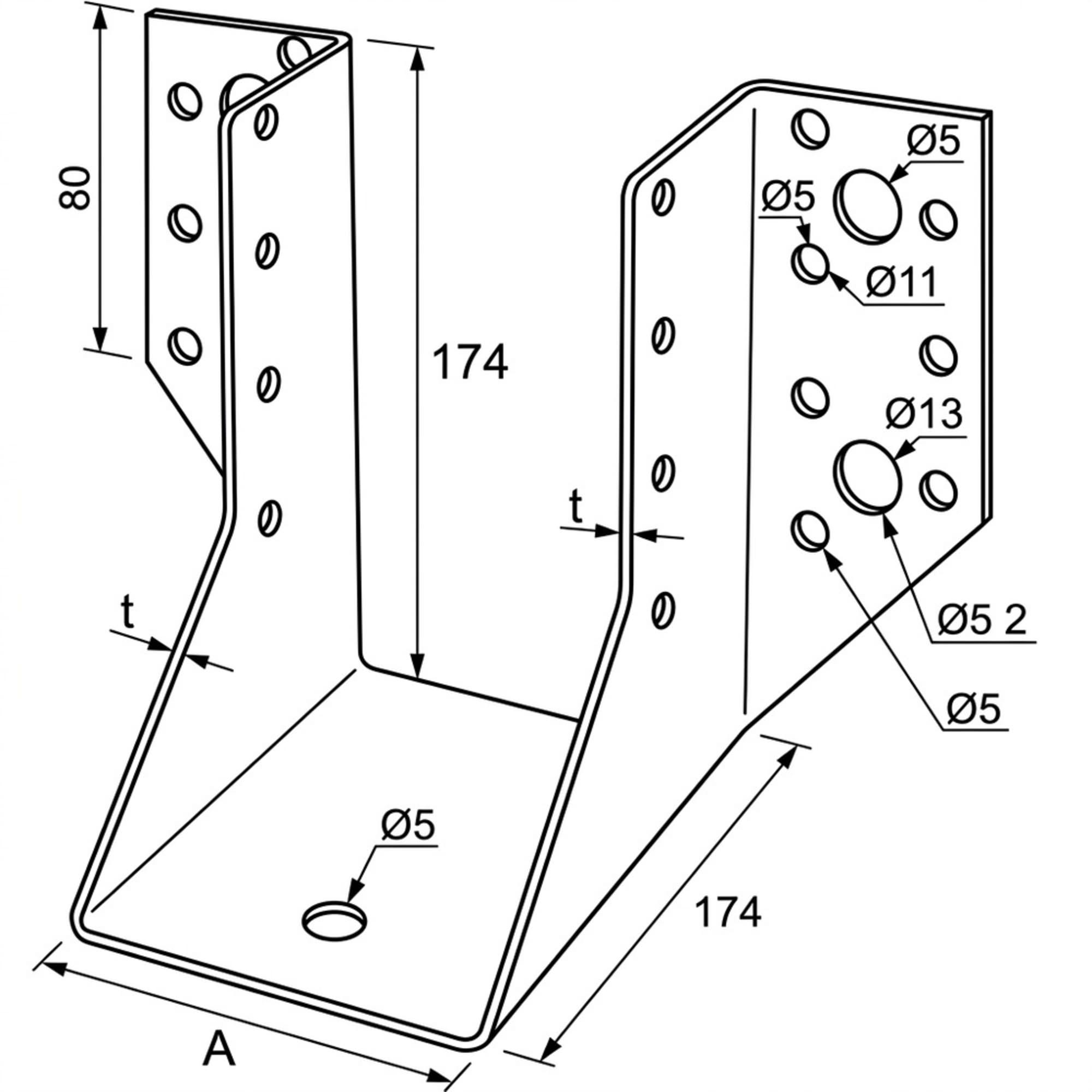

Le sabot AL-SE032174 est caractérisé par des dimensions précises et une configuration de perforation étudiée pour une polyvalence maximale. Ses dimensions nominales sont : Profondeur (P) de 80 mm, Largeur (l) de 32 mm, Hauteur (H) de 174 mm et une épaisseur de tôle de 2,0 mm. La conception intègre deux ailes distinctes, chacune avec des spécificités de perçage adaptées aux différentes exigences de fixation. L'Aile 1 est équipée de 20 trous d'un diamètre de 5 mm, idéaux pour la fixation avec des pointes annelées, et de 6 trous d'un diamètre de 13 mm, conçus pour l'utilisation de boulons ou de tirefonds de plus grand diamètre, permettant des assemblages à forte capacité de charge. L'Aile 2, quant à elle, dispose de 12 trous d'un diamètre de 5 mm, offrant une surface de contact supplémentaire pour une fixation sécurisée. Cette combinaison de perforations permet une adaptation à divers types de connecteurs et de matériaux supports, assurant une flexibilité d'installation sur site. La conformité aux agréments techniques européens (ATE) et le marquage CE garantissent que ce sabot a été soumis à des évaluations rigoureuses de performance et de sécurité.
Matériau et Finition
La durabilité et la résistance à la corrosion du sabot de charpente Alsafix AL-SE032174 sont assurées par le choix de son matériau et de sa finition. Ce sabot est fabriqué en acier galvanisé. Le processus de galvanisation à chaud consiste à recouvrir l'acier d'une couche de zinc, créant ainsi une barrière protectrice contre l'oxydation et la corrosion. Cette finition est particulièrement adaptée aux environnements extérieurs ou humides, où les éléments métalliques sont exposés aux intempéries et aux variations climatiques. L'épaisseur de 2,0 mm de l'acier contribue également à la robustesse structurelle du sabot, lui permettant de supporter des charges importantes sans déformation. La qualité du matériau et de la finition garantit une longue durée de vie au produit, réduisant ainsi les besoins en maintenance et assurant la pérennité des structures assemblées.
Domaines d'Application
Le sabot de charpente à ailes extérieures Alsafix AL-SE032174 est un composant polyvalent dont les applications couvrent un large éventail de projets de construction et de rénovation. Il est principalement utilisé pour l'assemblage de pièces de bois entre elles (poutres, solives, chevrons) ou pour la fixation de ces éléments sur des supports en béton ou en maçonnerie. Ses domaines d'application incluent la réalisation de charpentes traditionnelles et industrielles, la construction d'ossatures bois, la pose de planchers, la création de mezzanines, l'installation de terrasses en bois, et la fixation de pannes et de fermettes. Grâce à sa conception robuste et ses multiples points de fixation, il est particulièrement adapté pour des assemblages nécessitant une forte résistance aux efforts de cisaillement et de traction. Sa capacité à remplacer les assemblages traditionnels sans affaiblir la section du bois le rend indispensable pour optimiser la statique des ouvrages et permettre des portées plus importantes à section de bois égale.
Avantages du Sabot AL-SE032174
L'utilisation du sabot de charpente Alsafix AL-SE032174 offre de multiples avantages par rapport aux méthodes d'assemblage conventionnelles. Premièrement, il permet de préserver l'intégrité structurelle des pièces de bois, car il ne nécessite pas de découpes profondes (tenons, mortaises) qui réduiraient la section utile du bois et donc sa résistance. Cette caractéristique contribue à une meilleure statique globale de l'ouvrage. Deuxièmement, il facilite la mise en oeuvre et accélère le processus de montage sur chantier, grâce à sa conception standardisée et à la facilité d'utilisation des fixations (pointes, boulons). Troisièmement, sa robustesse et sa capacité à supporter des charges élevées permettent d'envisager des portées plus importantes pour les éléments de charpente, optimisant ainsi l'utilisation du bois et potentiellement réduisant le nombre de supports nécessaires. Quatrièmement, la galvanisation assure une excellente résistance à la corrosion, prolongeant la durée de vie de l'assemblage et réduisant les coûts de maintenance. Enfin, les agréments ATE et le marquage CE garantissent la conformité du produit aux normes européennes les plus strictes en matière de sécurité et de performance, offrant ainsi une tranquillité d'esprit aux professionnels et aux particuliers.
Conditionnement
Le sabot de charpente à ailes extérieures Alsafix AL-SE032174 est généralement commercialisé à l'unité ou en lots, selon les besoins des professionnels et des projets. Le conditionnement est conçu pour protéger le produit durant le transport et le stockage, assurant qu'il arrive en parfait état sur le chantier. Les informations relatives au produit, telles que les dimensions, le numéro de référence (AL-SE032174), et les certifications (ATE, CE), sont clairement indiquées sur l'emballage ou sur une étiquette apposée, facilitant l'identification et la traçabilité. Il est recommandé de stocker les sabots dans un endroit sec et à l'abri des intempéries pour préserver leur finition galvanisée avant utilisation.
