Le sabot de charpente à ailes extérieures Alsafix AL-SE120190 est un élément de fixation essentiel pour la réalisation d'assemblages bois-bois ou bois-béton dans le domaine de la charpente et de la construction. Conçu pour offrir une alternative moderne et performante aux techniques d'assemblage traditionnelles, ce sabot garantit une solidité et une fiabilité accrues pour vos structures.
Présentation du produit

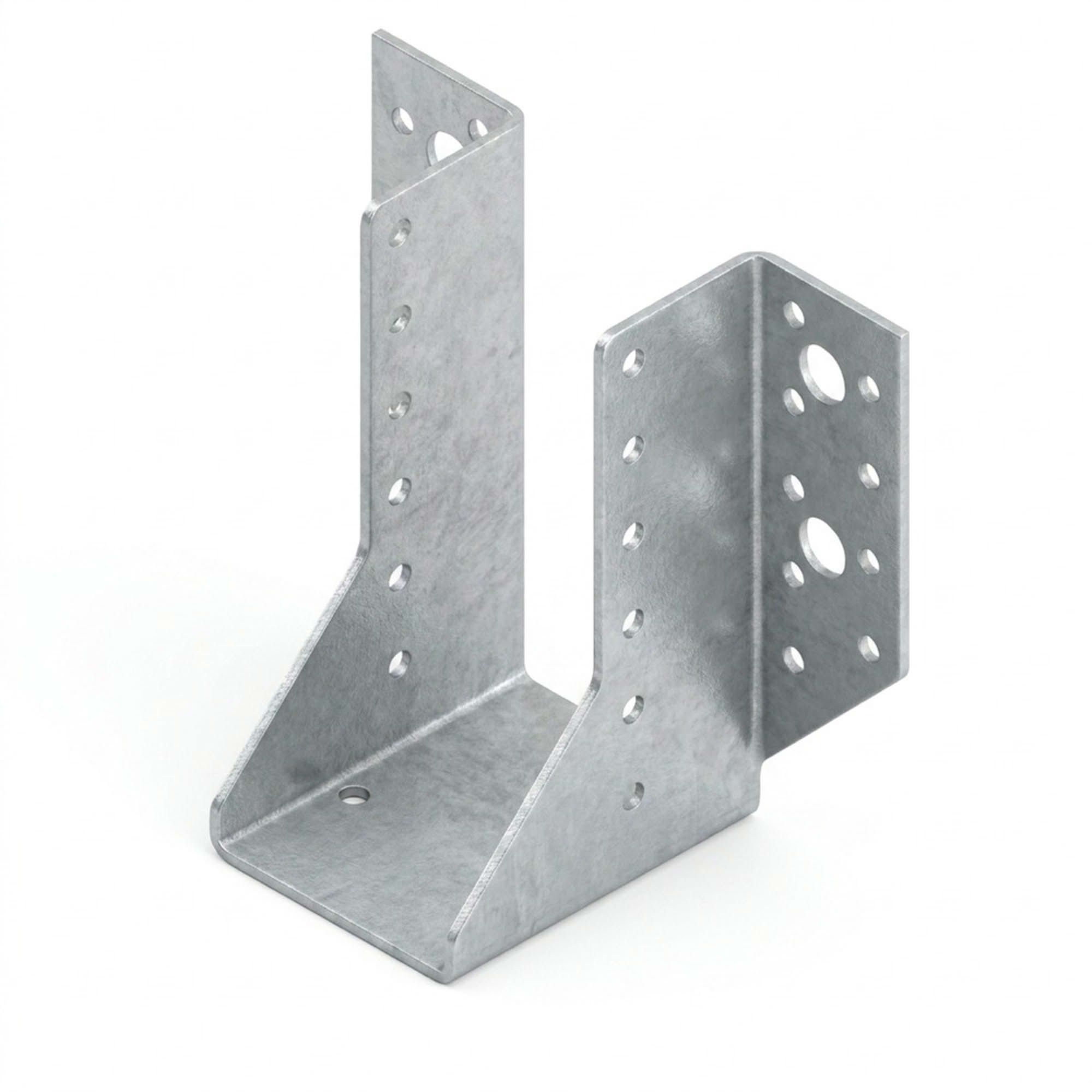

Ce sabot de charpente spécifique, avec ses dimensions de 80 mm de profondeur, 120 mm de largeur, 190 mm de hauteur et une épaisseur de 2,0 mm, est idéalement dimensionné pour des applications variées. Il est caractérisé par ses ailes extérieures, qui permettent une fixation aisée et robuste sur les éléments porteurs. Le modèle AL-SE120190 de la marque Alsafix est un produit agréé par les organismes de contrôle technique du bâtiment, attestant de sa conformité aux normes de sécurité et de performance en vigueur. Son utilisation remplace avantageusement les assemblages traditionnels par tenon et mortaise, qui peuvent affaiblir la section du bois. Grâce à ce sabot, la section du bois reste intacte et participe pleinement à la statique de l'ouvrage, permettant ainsi des portées sensiblement plus grandes pour une section de bois équivalente.
Caractéristiques techniques détaillées

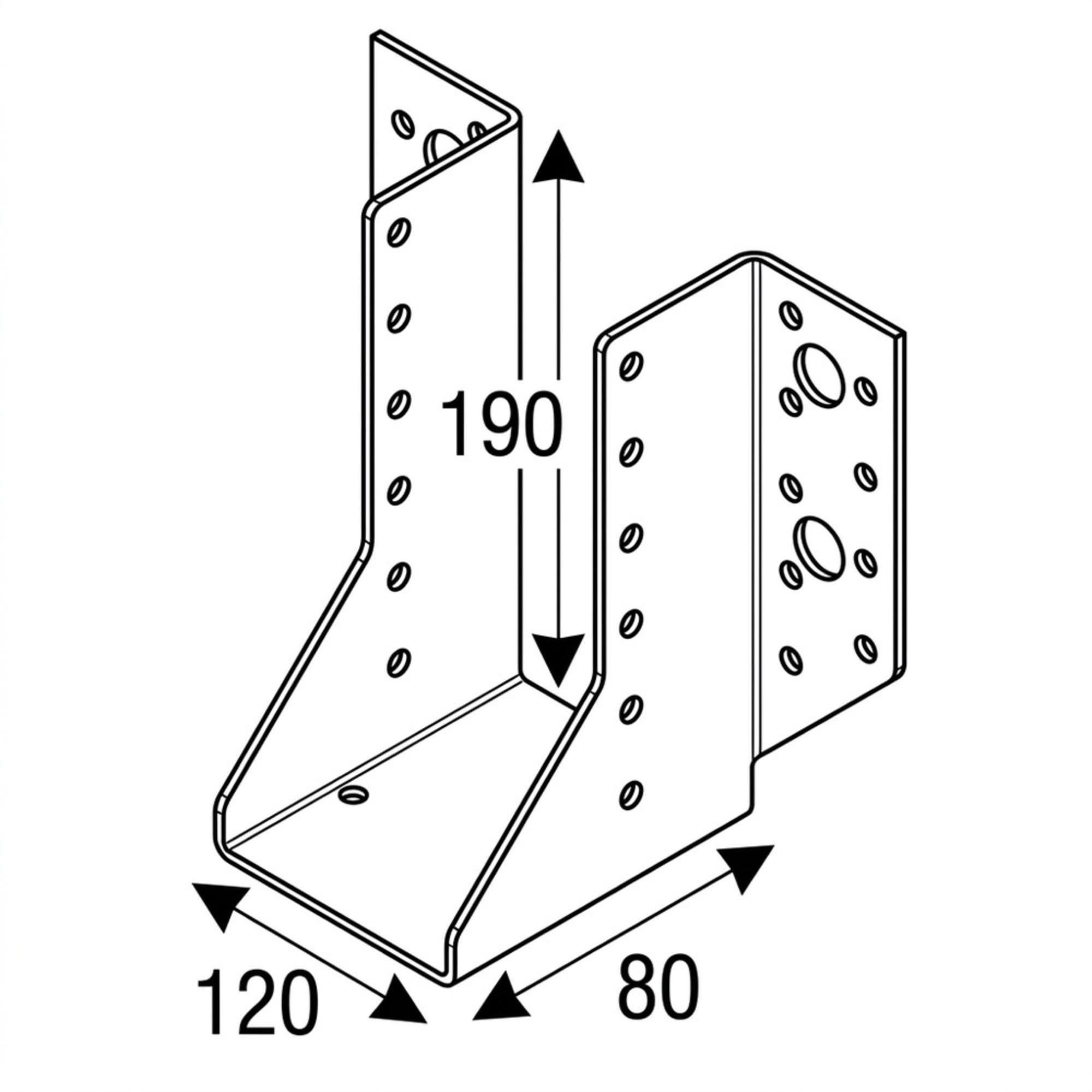

- Dimensions : Profondeur (P) 80 mm x Largeur (l) 120 mm x Hauteur (H) 190 mm x Épaisseur (ép) 2,0 mm. Ces dimensions sont optimisées pour s'adapter à une large gamme de sections de bois courantes en charpente.
- Configuration des ailes :
- Aile 1 : Comporte 30 trous d'un diamètre de 5 mm et 6 trous d'un diamètre de 13 mm. Cette configuration de perçage multiple permet une fixation polyvalente et résistante, s'adaptant à différents types de connecteurs (clous annelés, vis à bois, boulons).
- Aile 2 : Comporte 16 trous d'un diamètre de 5 mm. Cette aile est conçue pour une fixation secondaire ou complémentaire, assurant une répartition optimale des charges.
- Agréments et certifications : Le produit est certifié ATE (Agrément Technique Européen) et CE (Conformité Européenne), garantissant sa conformité aux exigences essentielles de santé et de sécurité de l'Union Européenne. Ces certifications sont un gage de qualité et de fiabilité pour les professionnels.
Matériau et finition
Le sabot de charpente AL-SE120190 est fabriqué en acier galvanisé. La galvanisation est un procédé qui consiste à recouvrir l'acier d'une couche de zinc, offrant une excellente protection contre la corrosion. Cette finition est particulièrement adaptée aux environnements extérieurs ou humides, où les éléments de charpente sont exposés aux intempéries. La résistance à la corrosion assure une durabilité accrue du sabot et, par extension, de l'ensemble de la structure.
Domaines d'application
Ce sabot est polyvalent et trouve son application dans de nombreux ouvrages de charpente et de construction bois. Il est idéal pour :
- La fixation de solives sur des poutres maîtresses ou des murs.
- L'assemblage de pannes sur des fermes.
- La réalisation de planchers, de toitures et de mezzanines.
- La construction de terrasses en bois, de pergolas et d'abris de jardin.
- Les renforcements structurels et les réparations de charpentes existantes.
- Les constructions à ossature bois nécessitant des assemblages robustes et fiables.
Avantages clés
- Renforcement structurel : Permet de maintenir l'intégrité de la section du bois, contrairement aux assemblages traditionnels qui l'affaiblissent.
- Performances améliorées : Offre la possibilité d'atteindre des portées plus importantes pour une même section de bois, optimisant ainsi l'utilisation des matériaux.
- Facilité de mise en oeuvre : Sa conception à ailes extérieures simplifie l'installation et réduit le temps de montage sur chantier.
- Durabilité exceptionnelle : La galvanisation protège efficacement contre la corrosion, assurant une longue durée de vie du produit même en conditions difficiles.
- Conformité normative : Les certifications ATE et CE garantissent un produit testé et approuvé, répondant aux exigences les plus strictes du bâtiment.
- Polyvalence : Adapté à une multitude d'applications en charpente, pour des projets neufs ou de rénovation.
Conditionnement
Le sabot de charpente Alsafix AL-SE120190 est généralement conditionné en vrac ou en petites quantités, adapté aux besoins des professionnels et des particuliers. Le conditionnement est conçu pour protéger le produit durant le transport et le stockage, garantissant ainsi son intégrité jusqu'à son utilisation sur le chantier.
