Présentation du Sabot de Charpente à Ailes Extérieures Alsafix AL-SE060160

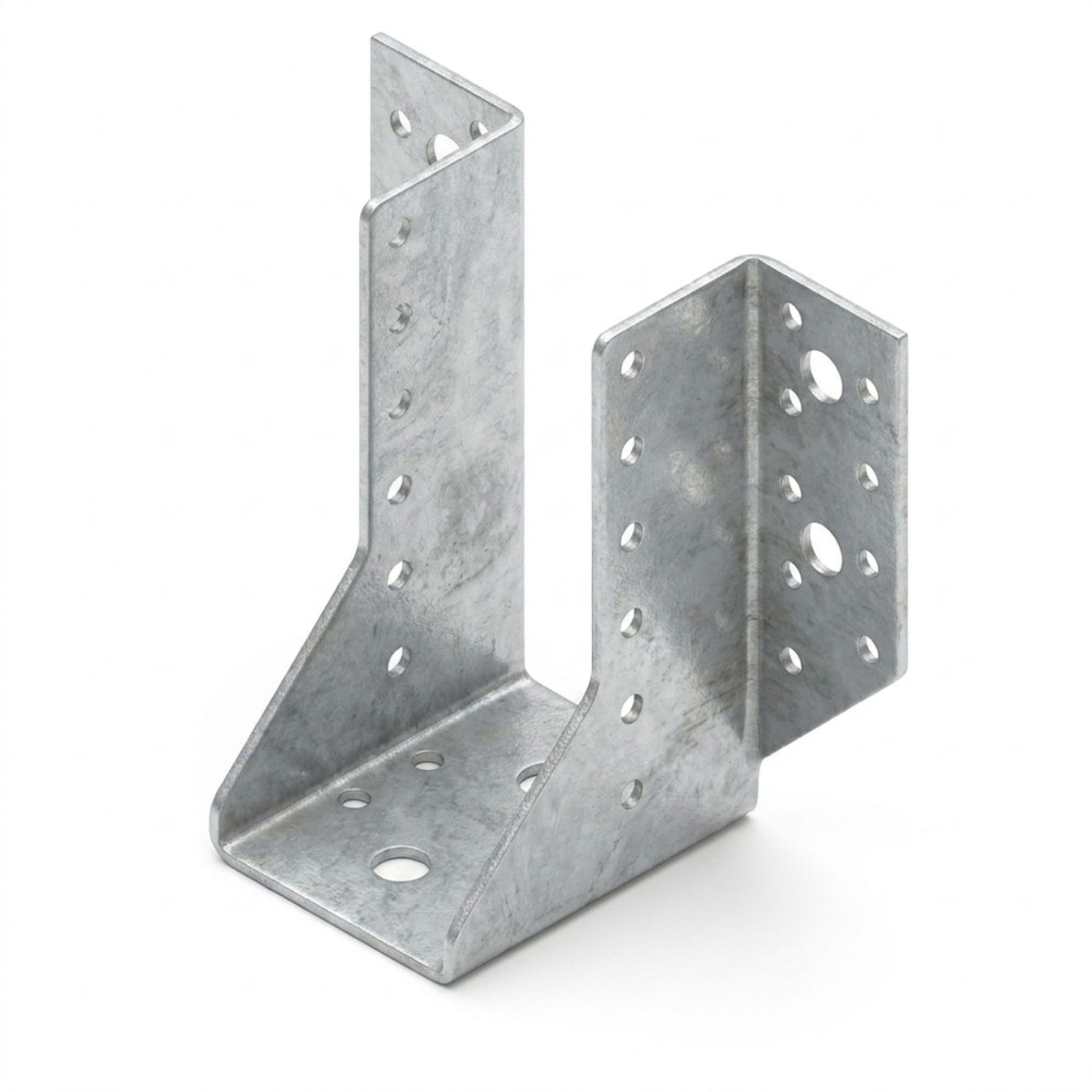

Le sabot de charpente à ailes extérieures Alsafix AL-SE060160, de dimensions 80 x 60 x 160 x 2,0 mm (Profondeur x largeur x hauteur x épaisseur), est un connecteur métallique essentiel pour la réalisation d'assemblages robustes et fiables dans les structures en bois. Conçu pour remplacer avantageusement les techniques traditionnelles comme le tenon et la mortaise, ce sabot permet de préserver l'intégrité de la section du bois, garantissant ainsi une participation intégrale à la statique de l'ouvrage. Cette particularité offre la possibilité de réaliser des portées sensiblement plus grandes pour une section de bois équivalente, optimisant ainsi la conception structurelle et la consommation de matériaux.
Les sabots de charpente à ailes extérieures Alsafix sont agréés par les organismes de contrôle technique du bâtiment, attestant de leur conformité aux normes de sécurité et de performance en vigueur. Ils sont marqués CE et bénéficient d'une Évaluation Technique Européenne (ETE), gage de leur qualité et de leur fiabilité pour une large gamme d'applications. Leur conception ne nécessite pas de fraisage spécifique, simplifiant grandement l'installation et réduisant le temps de mise en oeuvre sur chantier.

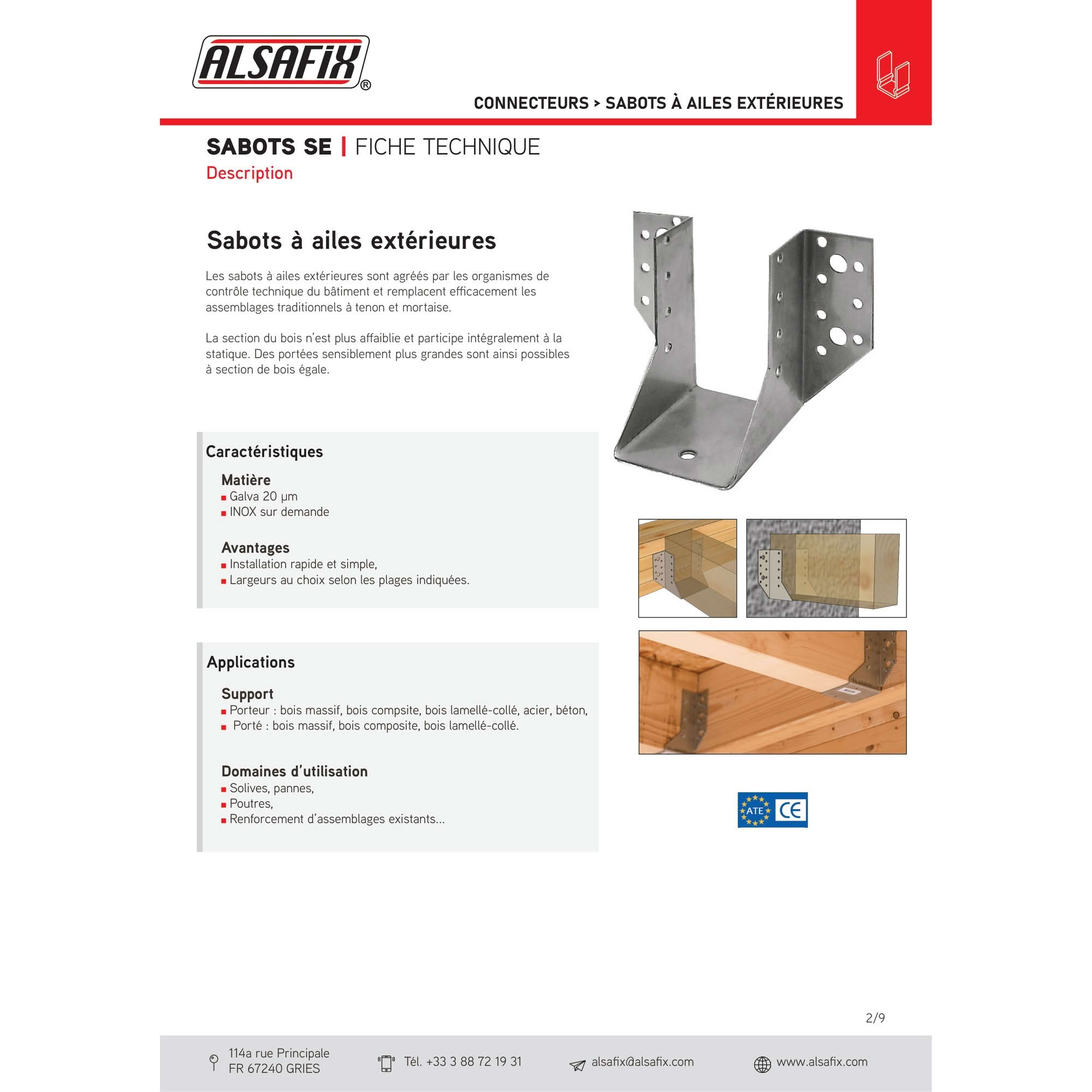

Caractéristiques Techniques Détaillées

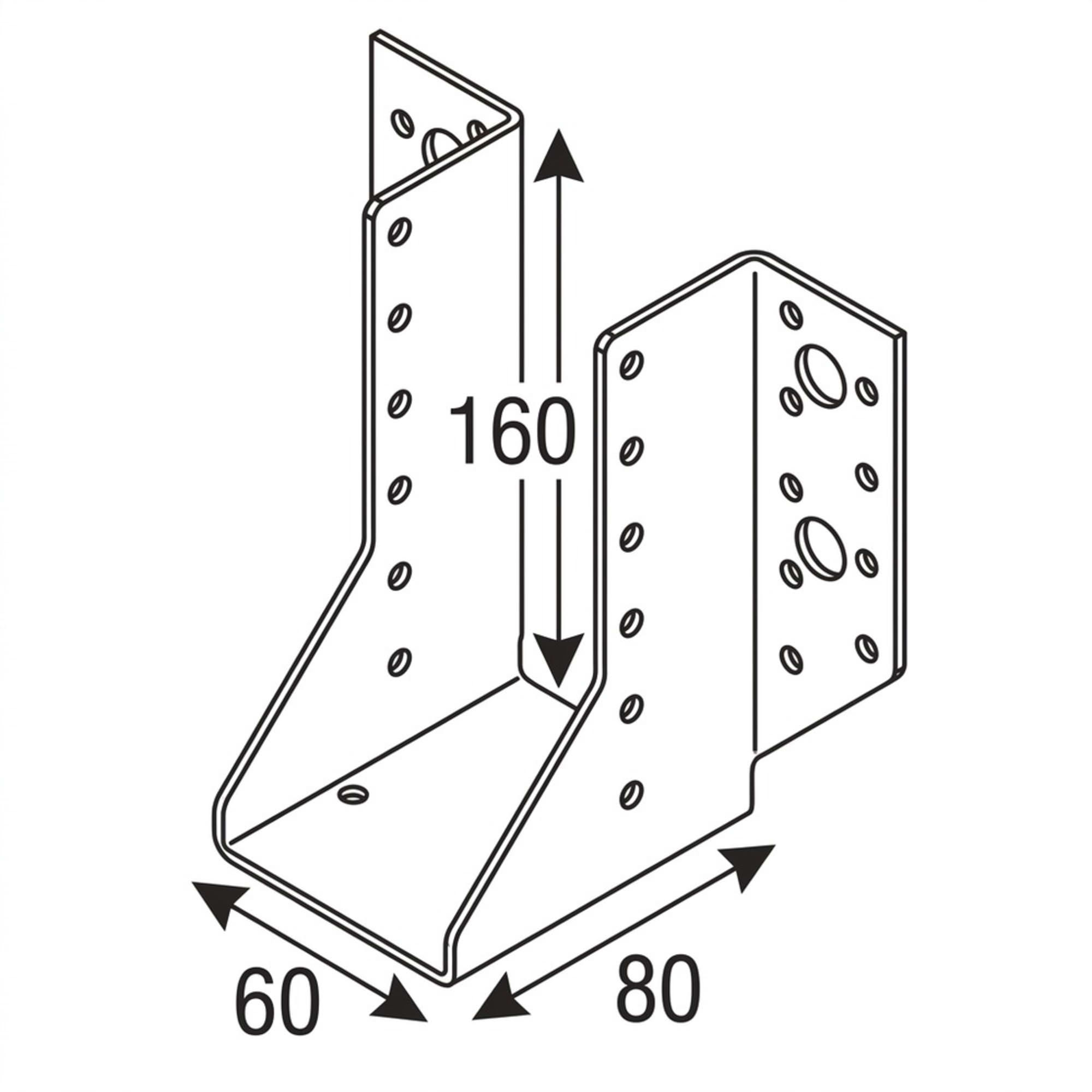

Ce sabot de charpente spécifique, le modèle AL-SE060160, présente des dimensions précises : une profondeur de 80 mm, une largeur de 60 mm et une hauteur de 160 mm, avec une épaisseur de tôle de 2,0 mm. Ces cotes sont optimisées pour accueillir des éléments de bois portés d'une largeur minimale de 58 mm et maximale de 60 mm, et d'une hauteur minimale de 160 mm et maximale de 240 mm. La conception des ailes est pensée pour une fixation efficace et sécurisée.
- Aile 1 (Porteur) : Cette aile est perforée de 20 trous d'un diamètre de 5 mm et de 6 trous d'un diamètre de 13 mm. Ces perforations multiples permettent une fixation polyvalente et résistante sur le support porteur, qu'il s'agisse de bois massif, de bois composite, de bois lamellé-collé, d'acier ou de béton.
- Aile 2 (Porté) : L'aile destinée à l'élément porté comporte 12 trous d'un diamètre de 5 mm. Ces trous sont conçus pour assurer une liaison solide et durable entre le sabot et la solive ou la panne.
Les sabots Alsafix peuvent être fixés par clouage total ou partiel, ou par vissage, en fonction des exigences structurelles et des matériaux de support. Pour les fixations sur acier, maçonnerie ou béton, des trous supplémentaires sont prévus pour l'utilisation de boulons, goujons T, vis d'ancrage à béton ou scellement chimique, offrant une flexibilité maximale dans les configurations d'assemblage.
Matériau et Finition
Le sabot AL-SE060160 est fabriqué en tôle d'acier galvanisée à chaud. Le processus de galvanisation assure une protection anticorrosion de 20 µm d'épaisseur (correspondant à 275 g/m² de zinc des deux côtés), prolongeant significativement la durée de vie du produit, même dans des environnements exigeants. L'acier utilisé correspond aux qualités S 250 GD ou S 280 GD + Z (min Z275) selon la norme EN 10326:2004, garantissant une résistance mécanique élevée. Une version en acier inoxydable (1.4301, 1.4401, 1.4541 ou 1.4571 selon EN 10088:1997) est également disponible sur demande pour des applications spécifiques nécessitant une résistance accrue à la corrosion.
Domaines d'Application
Ce sabot de charpente est un élément polyvalent, idéal pour une multitude d'applications dans la construction bois :
- Assemblage de Solives et Pannes : Il est couramment utilisé pour connecter des solives et des pannes à des poutres principales, qu'elles soient en bois massif, bois composite, bois lamellé-collé, acier ou béton.
- Fixation de Poutres : Il assure la liaison sécurisée de poutres secondaires à des éléments porteurs.
- Renforcement d'Assemblages Existants : Le sabot peut également servir à renforcer des assemblages traditionnels, améliorant leur stabilité et leur capacité de charge.
- Structures Bois Diverses : Idéal pour les planchers, toitures, ossatures bois, mezzanines, et autres ouvrages nécessitant des liaisons bois-bois ou bois-matériaux rigides.
Avantages du Sabot Alsafix AL-SE060160
- Stabilité Structurelle Optimale : Grâce à sa conception, la section du bois n'est pas affaiblie, permettant au bois de participer intégralement à la statique de la structure.
- Portées Accrues : Permet de réaliser des portées sensiblement plus grandes à section de bois égale, optimisant la conception et réduisant les coûts.
- Installation Rapide et Simple : Ne nécessite pas de fraisage spécifique, ce qui simplifie la mise en oeuvre et réduit le temps de travail sur chantier.
- Polyvalence de Fixation : Compatible avec une large gamme de supports (bois, acier, béton, maçonnerie) et de méthodes de fixation (clouage, vissage, boulonnage, scellement chimique).
- Haute Résistance à la Corrosion : La galvanisation à chaud de 20 µm assure une excellente durabilité et une protection efficace contre la rouille.
- Conformité et Sécurité : Agrée par les organismes de contrôle technique du bâtiment, marqué CE et bénéficiant d'une ETE, garantissant sa conformité aux normes européennes.
- Fiabilité de la Structure : Les assemblages réalisés avec ce sabot sont sûrs et validés, contribuant à la fiabilité globale de la construction.
Conditionnement
Le sabot de charpente Alsafix AL-SE060160 est généralement conditionné en unités individuelles ou en lots, facilitant l'approvisionnement pour les projets de toutes tailles. Les informations de conditionnement spécifiques (nombre de pièces par boîte, poids, etc.) sont disponibles sur la fiche technique du produit ou auprès de votre distributeur Alsafix.
