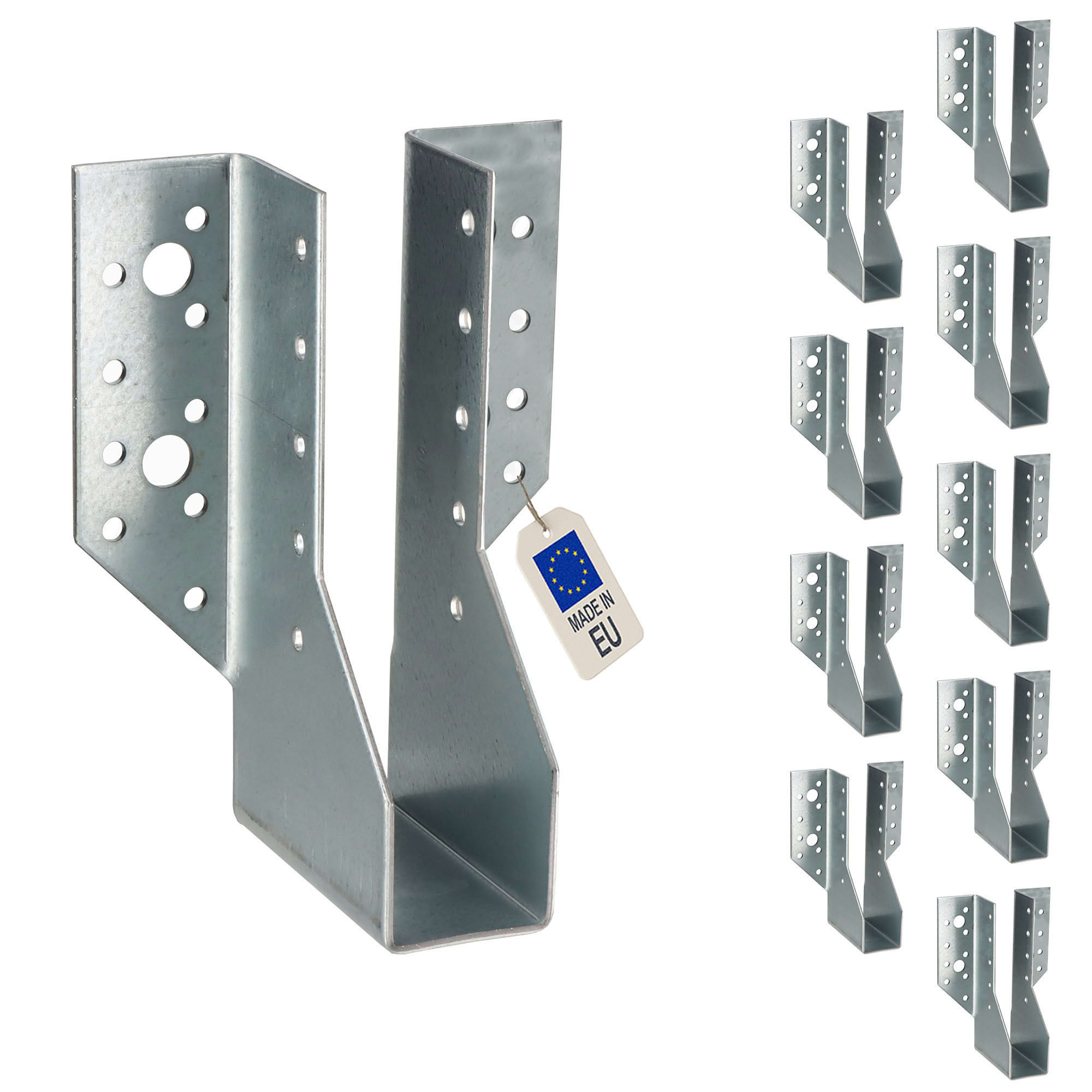

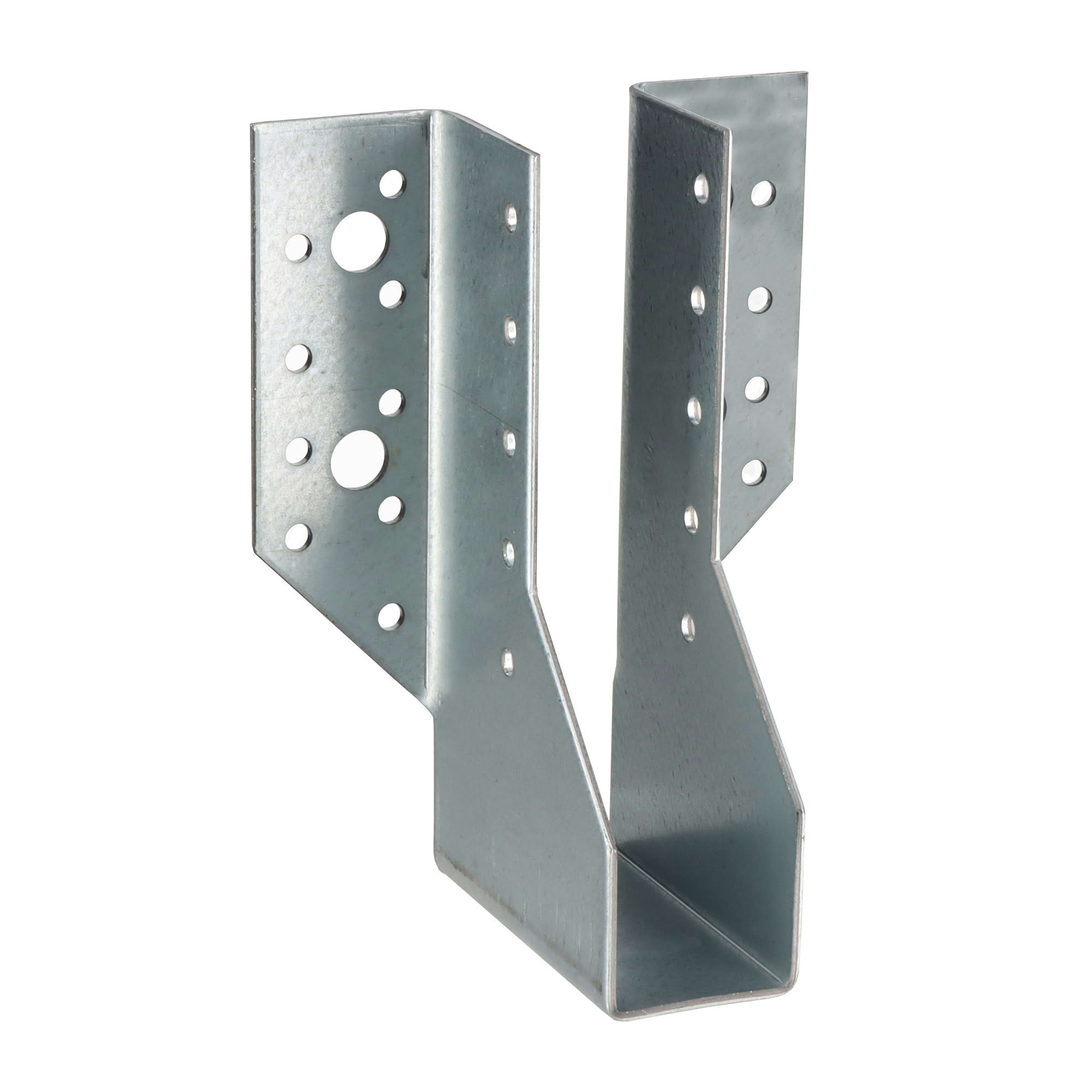

Le lot de 10 sabots de charpente à ailes extérieures est destiné à la réalisation d'assemblages structurels entre poutres et autres éléments de construction en bois. Leur conception en forme de U permet de maintenir l'élément à assembler tout en offrant une large surface de fixation sur le support.

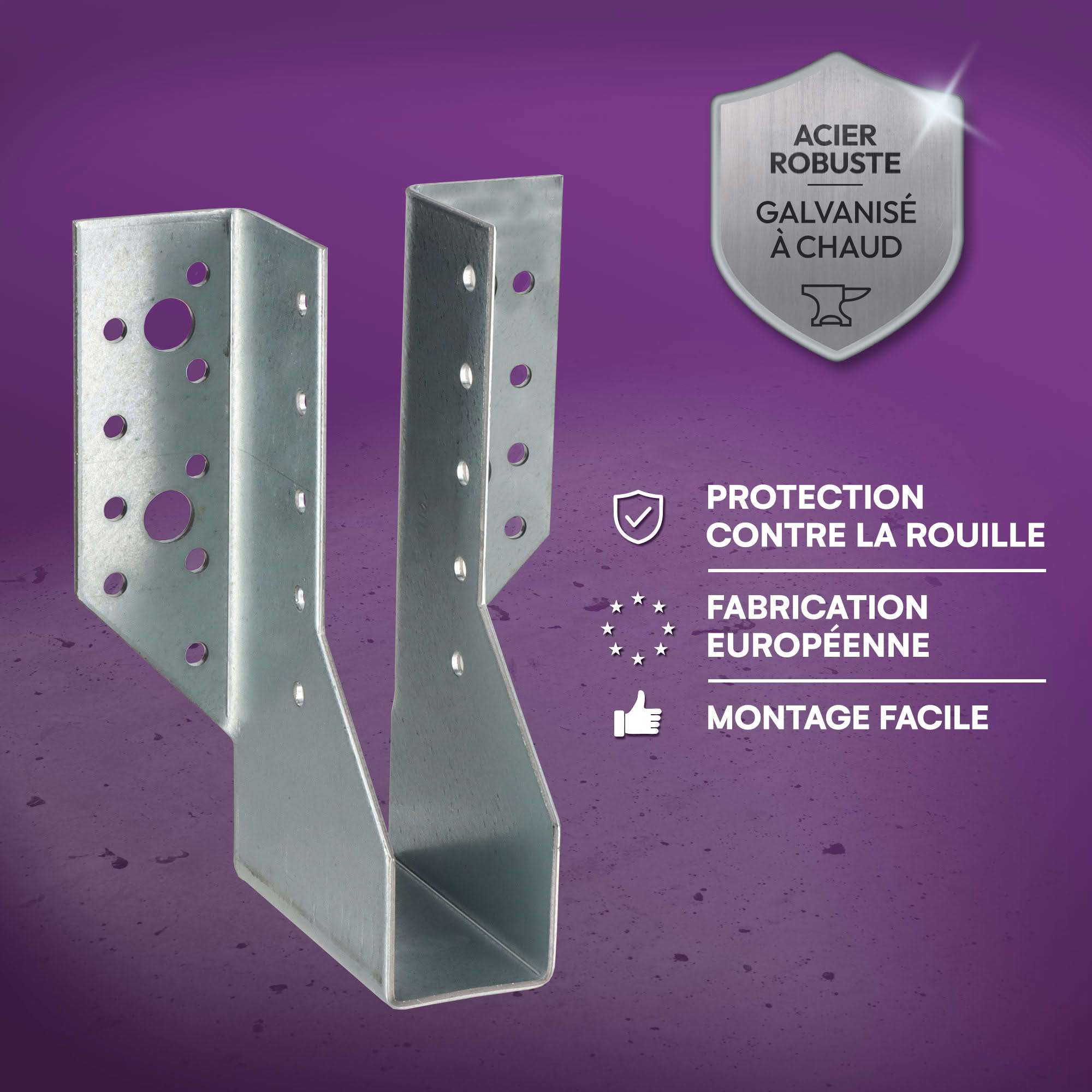

Chaque sabot est fabriqué en acier DX51 galvanisé à chaud. Ce traitement apporte une protection contre la corrosion particulièrement intéressante pour les travaux de charpente et les ouvrages susceptibles d'être soumis à des conditions ambiantes exigeantes. Avec une épaisseur de tôle de 2 mm, le connecteur offre également la rigidité nécessaire à la réalisation d'assemblages résistants.

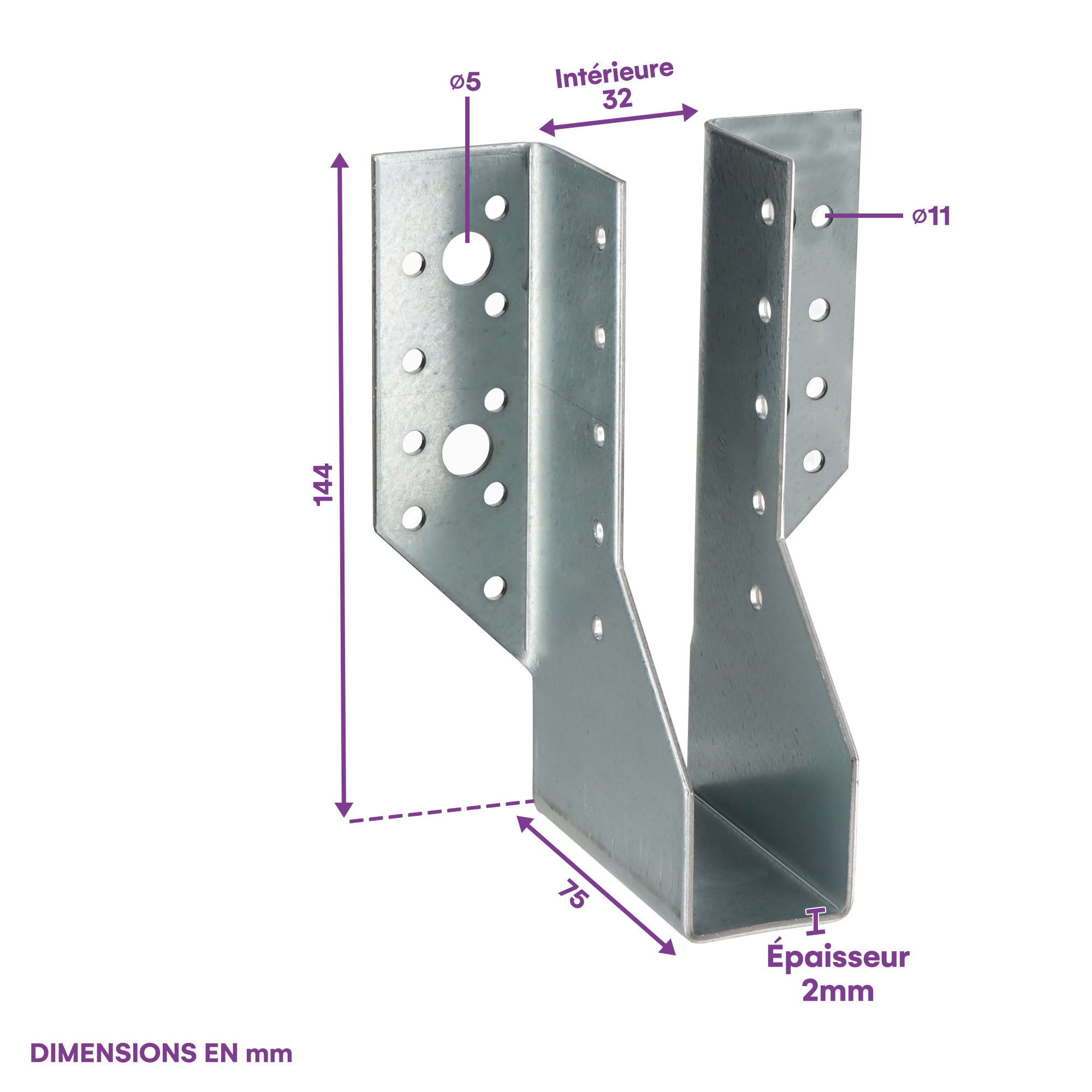

Le sabot présente une largeur intérieure de 32 mm, une hauteur de 144 mm et une profondeur de 75 mm. Ses ailes extérieures restent directement accessibles lors du montage, ce qui simplifie le positionnement des fixations et permet de contrôler facilement leur bonne mise en place.
La répartition des perçages rend le connecteur polyvalent. Il dispose de 28 trous de Ø5 mm destinés aux fixations pour le bois ainsi que de 4 trous de Ø11 mm permettant notamment l'utilisation de boulons ou d'ancrages M10 sur béton. Selon le support et les caractéristiques de l'assemblage, il peut être fixé avec des vis, des pointes ou des systèmes d'ancrage adaptés. Les fixations sont à choisir en fonction du support et ne sont pas fournies.

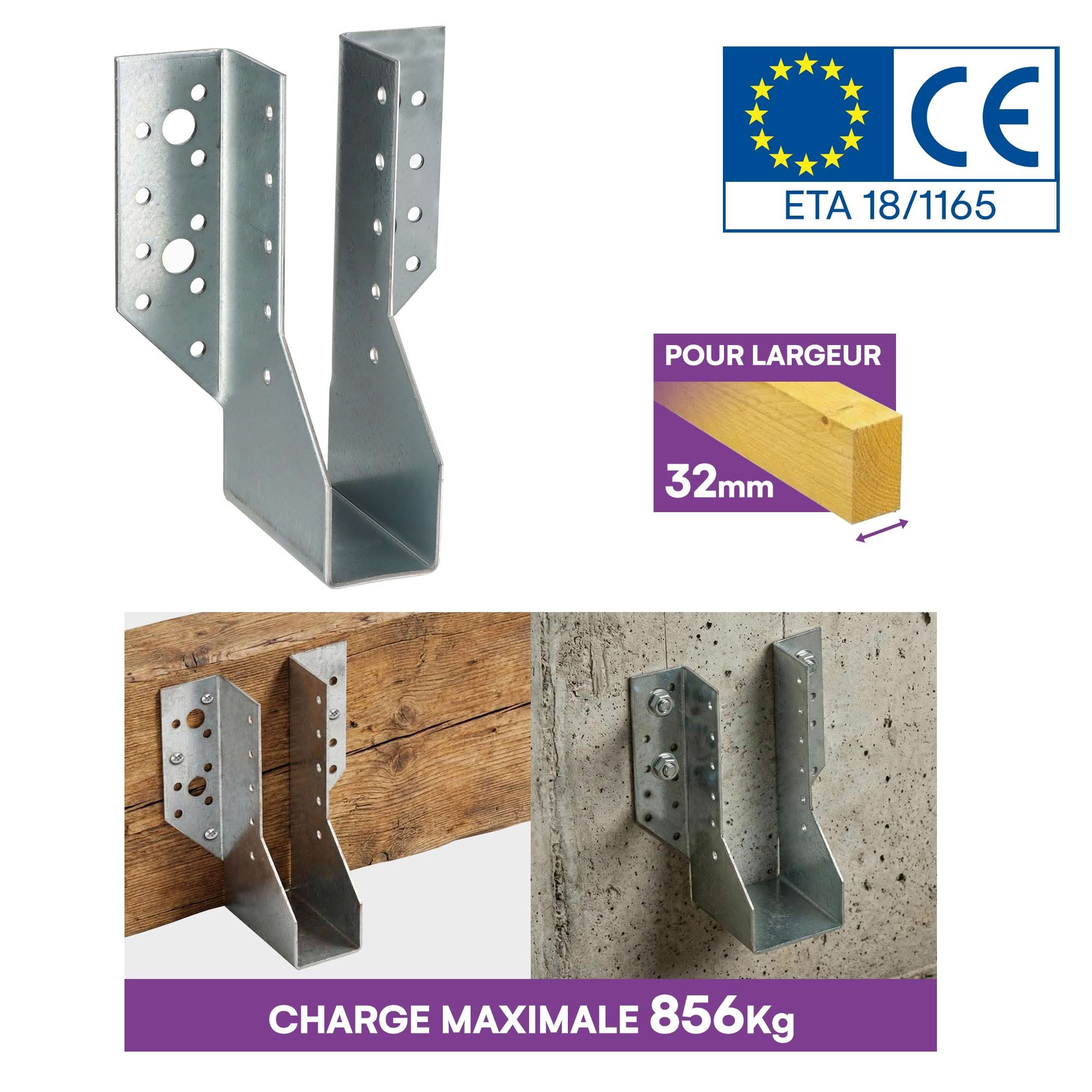

La charge maximale admissible annoncée est de 856 kg. Cette valeur doit être considérée dans les conditions de montage prévues pour le connecteur : la résistance effective d'un assemblage dépend notamment du support, de l'élément bois, du type et du nombre de fixations employés ainsi que de leur implantation.
Fabriqués en Europe, les sabots bénéficient de l'Évaluation Technique Européenne ETA 22/0631, qui encadre les performances déclarées du produit et son utilisation conformément aux exigences européennes applicables.
Avis du bricoleur :
Ce sabot à ailes extérieures est particulièrement pratique lorsque l'on souhaite conserver un accès direct aux points de fixation pendant la pose. Les nombreux perçages permettent d'adapter l'assemblage au support et au système de fixation prévu, tandis que l'acier galvanisé à chaud constitue un vrai avantage pour la durabilité du montage. Pour obtenir toute la résistance attendue, il est essentiel de choisir les fixations correspondant au support et de respecter le schéma de fixation prévu par le fabricant. La valeur maximale de 856 kg ne doit pas être interprétée comme une charge systématiquement disponible quelle que soit la pose : les caractéristiques de la poutre, du support et des ancrages doivent également être prises en compte.
Caractéristiques techniques :
- Type : sabot de charpente à ailes extérieures / connecteur de poutre
- Conditionnement : lot de 10 pièces
- Matière : acier DX51
- Traitement : galvanisé à chaud
- Épaisseur de tôle : 2 mm
- Largeur intérieure : 32 mm
- Hauteur : 144 mm
- Profondeur : 75 mm
- Trous pour fixation bois : 28 x Ø5 mm
- Trous pour fixation béton : 4 x Ø11 mm
- Fixations bois compatibles : vis Ø10 mm, vis ANW, vis ANCHOR Ø5 Torx 20 ou pointes Ø4 mm
- Fixations béton compatibles : boulons ou ancrages M10
- Fixations fournies : non
- Supports compatibles : bois et béton
- Charge maximale admissible : 856 kg
- Poids unitaire : 0,363 kg
- Poids indicatif des 10 sabots : 3,63 kg
- Fabrication : Europe
- Évaluation Technique Européenne : ETA 22/0631
