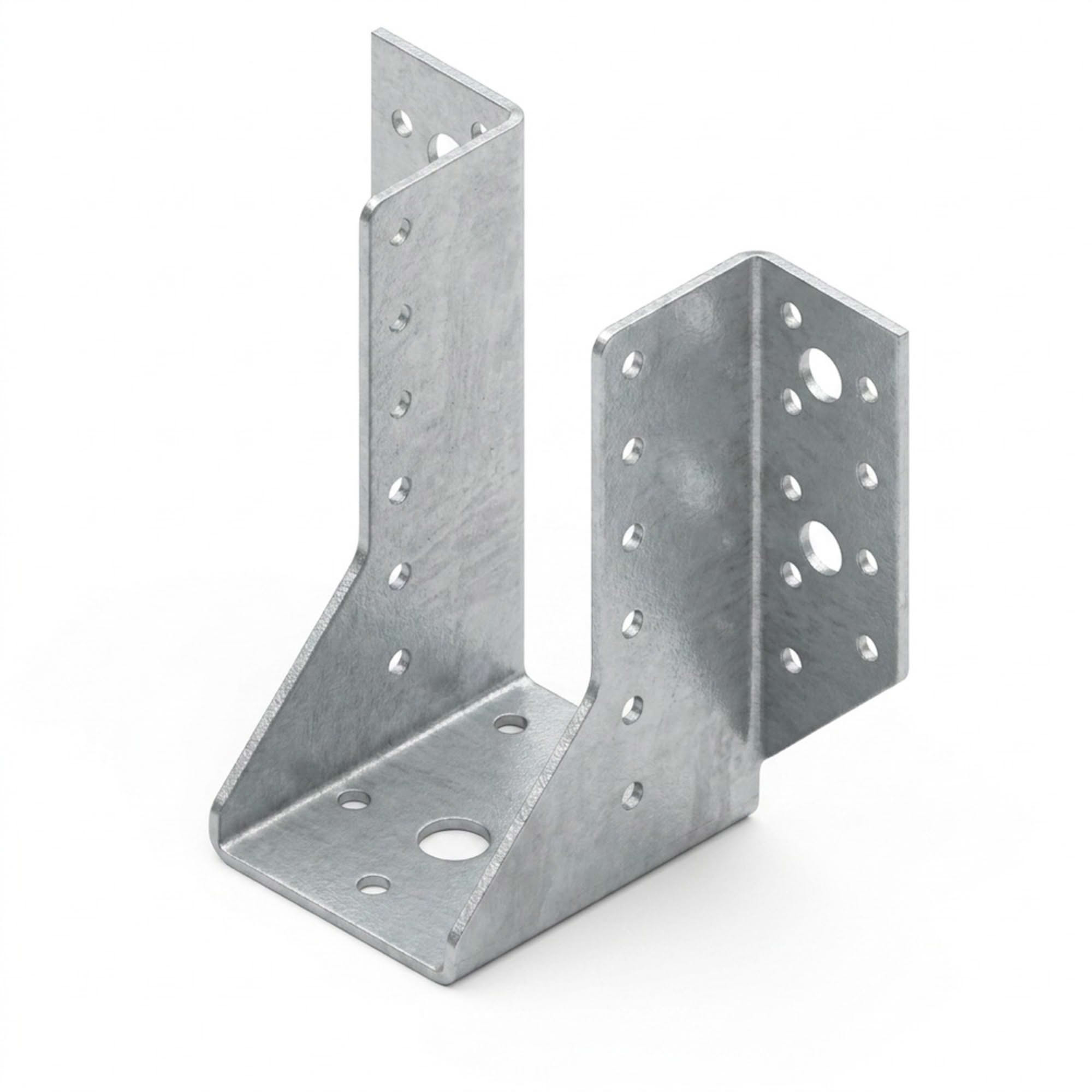

Présentation du Sabot de Charpente à Ailes Extérieures Alsafix AL-SE200240

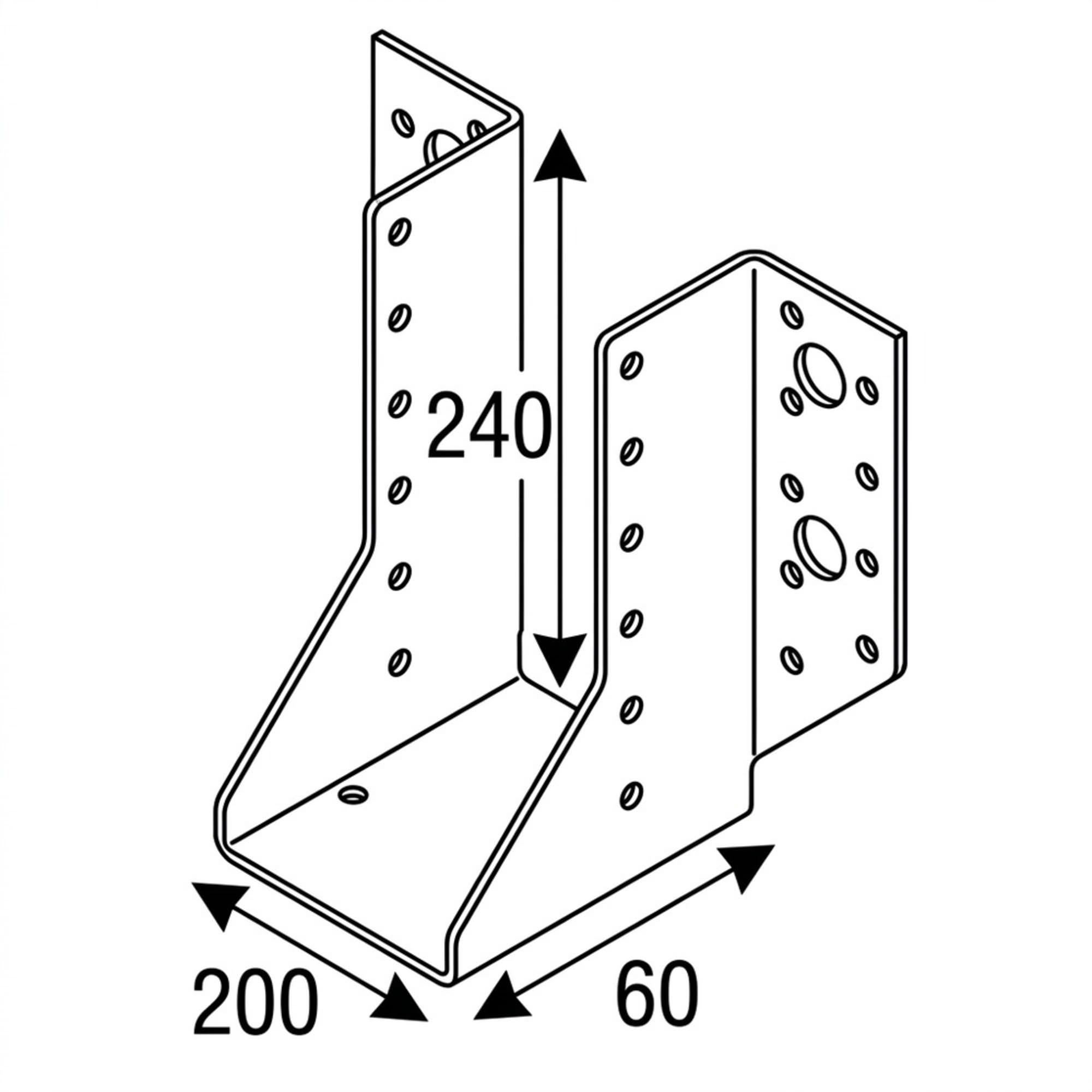

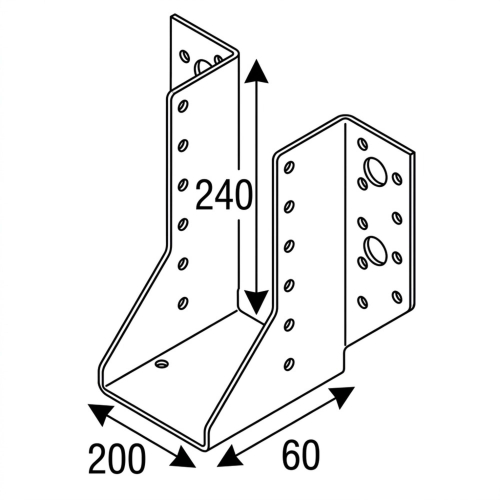

Le sabot de charpente à ailes extérieures Alsafix AL-SE200240 est une solution d'assemblage métallique conçue pour la fixation robuste et fiable d'éléments de charpente. Mesurant 60 mm de profondeur, 200 mm de largeur et 240 mm de hauteur, avec une épaisseur de 2,5 mm, ce connecteur est idéal pour les professionnels du bâtiment et les charpentiers exigeants. Il offre une alternative moderne et performante aux assemblages traditionnels à tenon et mortaise, garantissant une intégrité structurelle accrue et une facilité de mise en oeuvre.

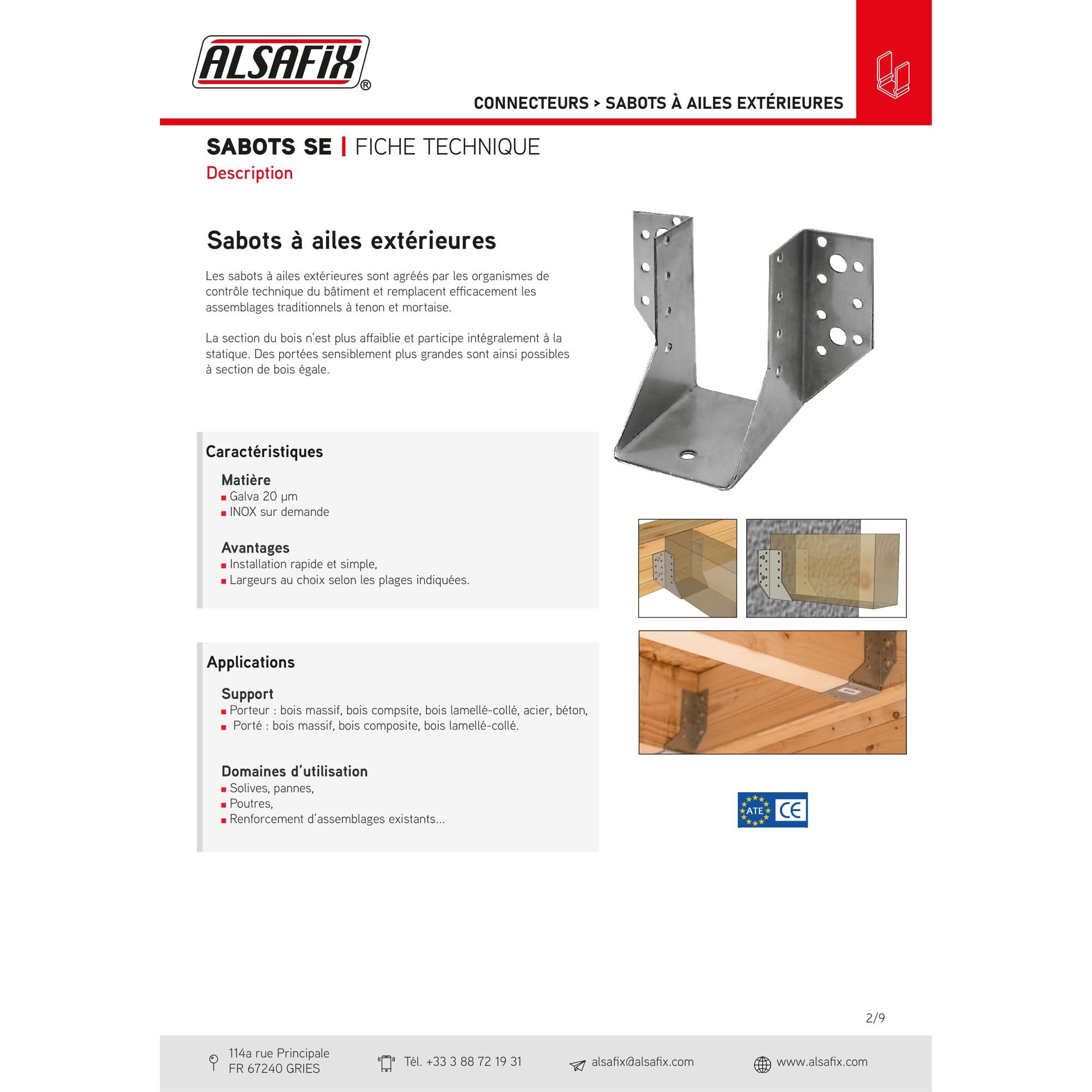

Conçu pour répondre aux exigences des organismes de contrôle technique du bâtiment, le sabot AL-SE200240 est agréé et certifié ATE et CE, attestant de sa conformité aux normes européennes les plus strictes en matière de sécurité et de performance. Sa conception astucieuse permet de préserver intégralement la section du bois, évitant ainsi l'affaiblissement des éléments porteurs. Cette caractéristique fondamentale contribue à une meilleure statique de l'ensemble de la structure, permettant la réalisation de portées sensiblement plus grandes sans nécessiter une augmentation de la section des bois.
Caractéristiques Techniques Détaillées
Ce sabot de charpente se distingue par ses dimensions précises et son système de perçage optimisé. Les ailes extérieures sont dotées de multiples perforations pour une fixation polyvalente et sécurisée. L'aile principale (Aile 1) présente 42 trous de diamètre 5 mm et 10 trous de diamètre 13 mm, offrant une grande flexibilité pour l'ancrage sur le porteur. L'aile secondaire (Aile 2) est équipée de 22 trous de diamètre 5 mm, spécifiquement conçus pour la fixation sur l'élément porté.
La conception des perçages permet d'utiliser différents types de fixations, tels que des pointes d'ancrage électro-galvanisées de 12µm (AN 4,0 x 35-40-50-60-75, 25° 40 x 40-50-60, Coils 41 x 35-40-50-60, 34° 40 x 35-40-50-60), des vis à bois d'ancrage (VBA 5,0 x 25-35-40-50-60) pour les assemblages bois sur bois. Pour les supports en béton ou maçonnerie, il est possible d'utiliser des chevilles goujon T, des vis béton BT, ou des scellements chimiques (PE 50-PRO, VI 100-PRO, avec tamis pour maçonnerie creuse). Cette polyvalence assure une adaptation à diverses configurations de chantier et à différents matériaux de support.
Matériau et Finition
Le sabot AL-SE200240 est fabriqué à partir d'acier galvanisé d'une épaisseur de 2,5 mm, garantissant une excellente résistance à la corrosion et une durabilité exceptionnelle. La galvanisation de 20 µm (correspondant à 275 g/m² des deux côtés) confère au sabot une protection efficace contre les agressions extérieures, prolongeant ainsi sa durée de vie et assurant la pérennité des assemblages. L'acier utilisé correspond aux qualités S 250 GD ou S 280 GD + Z (min Z275) selon EN 10326:2004, ou peut être disponible en acier inoxydable 1.4301, 1.4401, 1.4541 ou 1.4571 selon EN 10088:1997 sur demande, pour des environnements spécifiques.
Domaines d'Application
Ce sabot de charpente est particulièrement adapté pour une large gamme d'applications dans la construction bois. Il est couramment utilisé pour l'assemblage de solives, de pannes et de poutres, permettant de créer des liaisons solides et durables. Il peut être employé pour connecter des éléments portés en bois massif, bois composite ou bois lamellé-collé à des porteurs variés tels que le bois massif, le bois composite, le bois lamellé-collé, l'acier ou le béton. Sa robustesse le rend également pertinent pour le renforcement d'assemblages existants, offrant une solution fiable pour la consolidation de structures.
Avantages Clés
- Intégrité Structurelle Optimale : La conception à ailes extérieures évite le fraisage du bois, préservant ainsi sa section et sa capacité statique. Cela permet des portées plus longues sans augmenter la section du bois.
- Installation Rapide et Simple : Le sabot ne nécessite pas de fraisage spécifique, ce qui simplifie et accélère le processus d'installation sur chantier.
- Polyvalence des Fixations : Compatible avec une multitude de fixations (pointes, vis, chevilles, scellements chimiques), il s'adapte à différents types de supports (bois, béton, acier, maçonnerie).
- Haute Résistance à la Corrosion : La galvanisation de 20 µm assure une excellente protection contre la rouille, garantissant une longue durée de vie du produit.
- Conformité et Sécurité : Agrée par les organismes de contrôle technique du bâtiment et certifié ATE, CE, il répond aux normes de qualité et de sécurité les plus élevées.
- Large Gamme d'Applications : Idéal pour solives, pannes, poutres et renforcement d'assemblages, il offre une solution fiable pour de nombreux projets de charpente.
Conditionnement
Le sabot de charpente Alsafix AL-SE200240 est généralement conditionné en unités individuelles ou en lots, facilitant le transport et le stockage sur les chantiers. Les informations spécifiques sur le conditionnement (nombre par carton, poids, etc.) sont disponibles sur demande ou via la fiche technique détaillée du produit.
