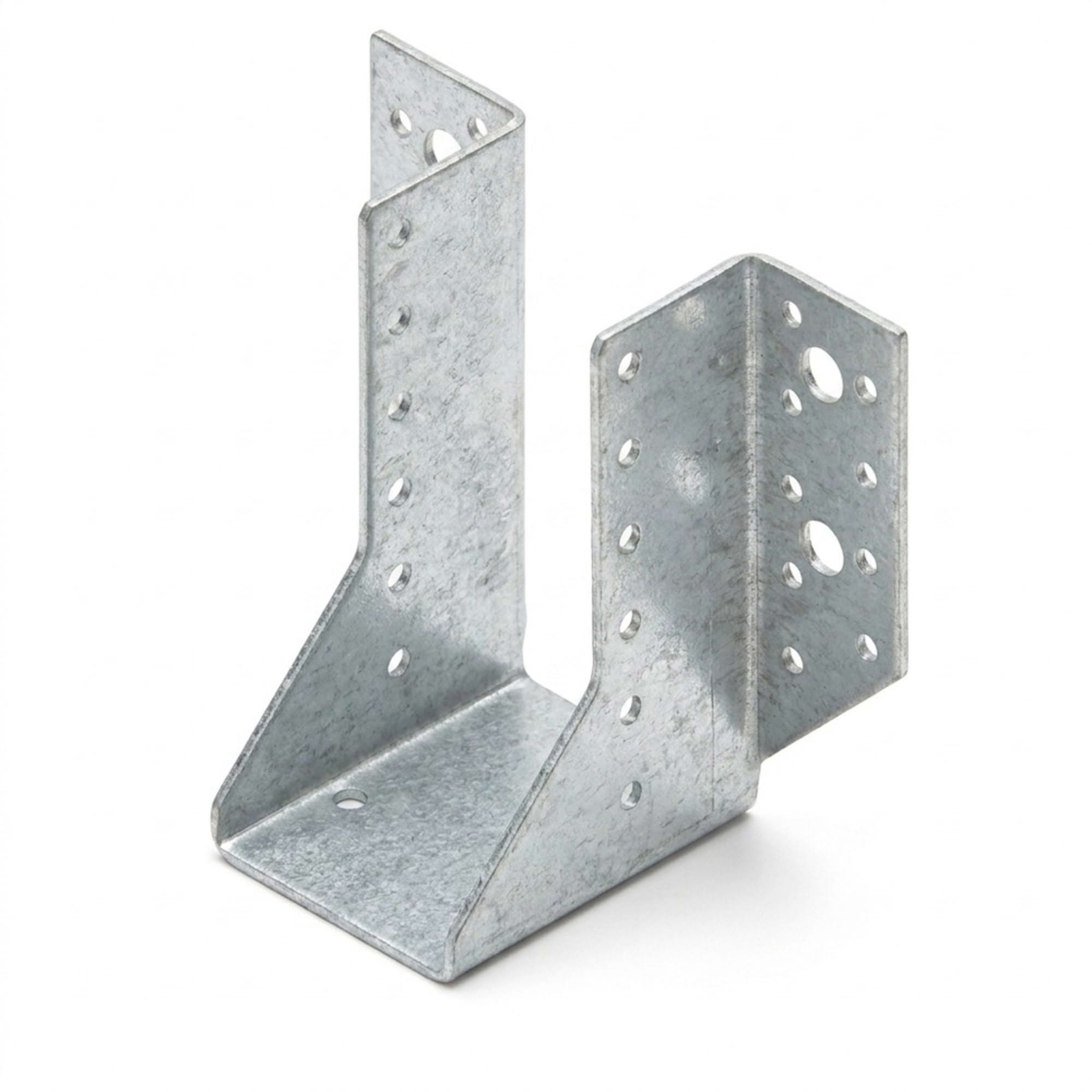

Présentation du Sabot de Charpente à Ailes Extérieures Alsafix AL-SE140180
Le sabot de charpente à ailes extérieures Alsafix AL-SE140180 est un connecteur métallique essentiel pour la réalisation d'assemblages robustes et fiables dans les structures en bois. Conçu pour remplacer les techniques traditionnelles d'assemblage telles que le tenon et la mortaise, ce sabot permet de préserver l'intégralité de la section du bois, garantissant ainsi une participation optimale à la statique de l'ensemble. Cette conception innovante ouvre la voie à des portées sensiblement plus grandes pour une section de bois équivalente, offrant une flexibilité accrue dans la conception architecturale et la construction.
Le modèle AL-SE140180 présente des dimensions spécifiques de 80 mm de profondeur, 140 mm de largeur et 180 mm de hauteur, avec une épaisseur de tôle de 2,0 mm. Il est agréé par les organismes de contrôle technique du bâtiment, attestant de sa conformité aux normes de sécurité et de performance les plus strictes. Ce produit est marqué CE et bénéficie d'une Évaluation Technique Européenne (ATE), soulignant sa qualité et sa fiabilité pour une utilisation professionnelle.
Caractéristiques Techniques Détaillées

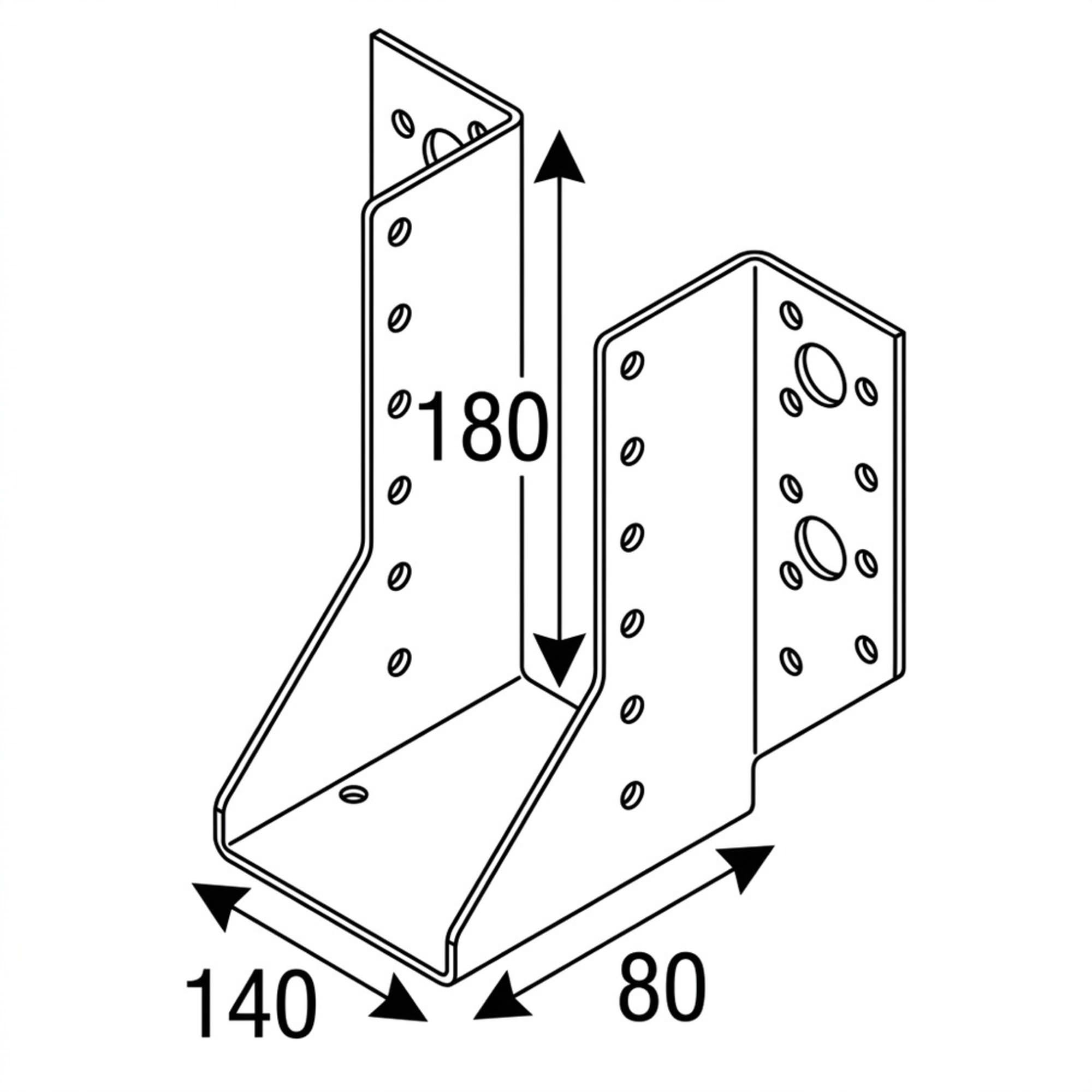

- Dimensions : Le sabot AL-SE140180 est dimensionné pour accueillir des éléments de charpente avec une profondeur (P) de 80 mm, une largeur (l) de 140 mm et une hauteur (H) de 180 mm. L'épaisseur de la tôle est de 2,0 mm, assurant une résistance mécanique élevée.
- Perforations : L'aile 1 du sabot est équipée de 30 trous d'un diamètre de 5 mm et de 6 trous d'un diamètre de 13 mm, offrant de multiples options de fixation. L'aile 2 dispose de 16 trous d'un diamètre de 5 mm. Ces perforations sont conçues pour faciliter l'ancrage avec des pointes d'ancrage électro-galvanisées de ø4 mm, des vis à bois d'ancrage de ø5 mm, ou des fixations spécifiques pour béton/maçonnerie (goujons T, vis béton BT, scellement chimique).
- Agrément : Ce sabot est agréé par les organismes de contrôle technique du bâtiment et est conforme aux exigences de l'ATE et du marquage CE, garantissant sa performance et sa sécurité.
Matériau et Finition
Le sabot de charpente AL-SE140180 est fabriqué en acier galvanisé. La galvanisation, d'une épaisseur minimale de 20 µm (correspondant à 275 g/m² de zinc des deux côtés), confère au produit une excellente résistance à la corrosion, prolongeant sa durée de vie même dans des environnements exigeants. Cette protection est conforme à la norme EN 10326:2004 pour les aciers S 250 GD ou S 280 GD + Z (min Z275).
Domaines d'Application
Ce sabot à ailes extérieures est polyvalent et trouve son application dans une large gamme de projets de construction et de rénovation. Il est idéal pour :
- Assemblage de solives et pannes : Permet de connecter efficacement des solives ou pannes à des porteurs tels que des poutres en bois massif, bois composite, bois lamellé-collé, ainsi qu'à des structures en acier ou en béton.
- Construction de poutres : Utilisé pour l'assemblage de poutres, assurant une liaison solide et durable.
- Renforcement d'assemblages existants : Offre une solution fiable pour consolider des assemblages de charpente existants, améliorant leur stabilité structurelle.
- Applications diverses : Convient pour toutes les situations où un assemblage sûr et validé est requis sans nécessiter de fraisage spécifique, préservant ainsi l'intégrité du bois.
Avantages Clés
- Préservation de la section du bois : Contrairement aux assemblages traditionnels qui affaiblissent la section du bois, ce sabot permet de conserver l'intégralité de la matière, optimisant la statique de la structure.
- Portées accrues : Grâce à la préservation de la section du bois, il est possible de réaliser des portées plus longues avec la même section de bois, offrant une plus grande liberté de conception.
- Installation rapide et simple : La conception du sabot facilite une mise en oeuvre rapide et efficace, réduisant le temps de travail sur chantier. Les multiples perforations permettent une fixation aisée.
- Fiabilité structurelle : Les assemblages réalisés avec ce sabot sont sûrs et validés par les organismes de contrôle technique, garantissant la fiabilité et la durabilité de la structure.
- Résistance à la corrosion : La finition galvanisée assure une excellente protection contre la rouille, prolongeant la durée de vie du connecteur.
- Polyvalence : Compatible avec divers matériaux de support (bois massif, bois composite, bois lamellé-collé, acier, béton) et porté (bois massif, bois composite, bois lamellé-collé).
Conditionnement
Le sabot de charpente Alsafix AL-SE140180 est généralement vendu à l'unité ou en lots, selon les besoins des professionnels. Le poids unitaire est d'environ 1,0 kg, facilitant la manipulation sur chantier. Pour des informations précises sur le conditionnement, veuillez consulter la fiche produit ou contacter votre revendeur.
