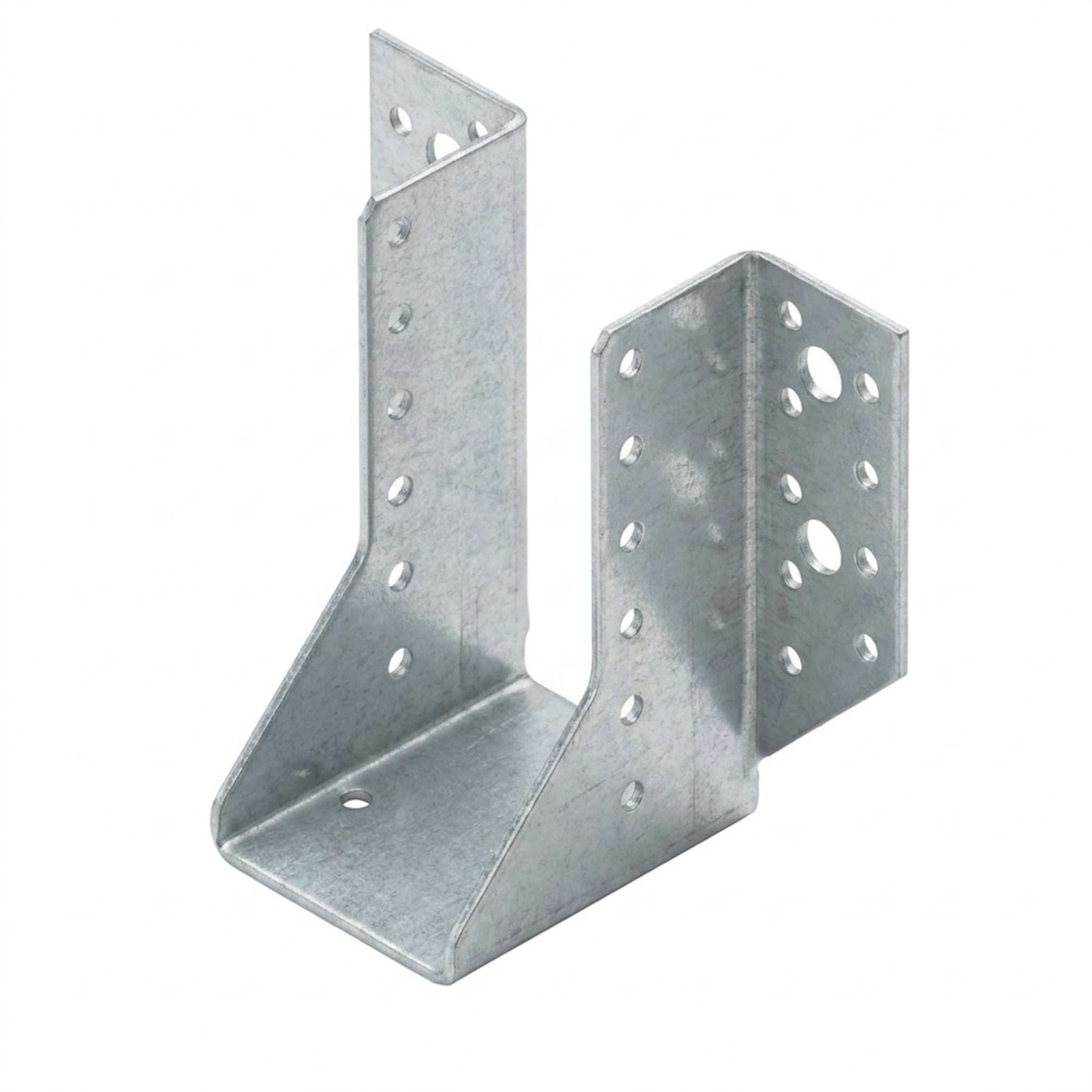

Présentation du Sabot de Charpente à Ailes Extérieures Alsafix AL-SE100200
Le sabot de charpente à ailes extérieures Alsafix AL-SE100200 est un élément de fixation essentiel pour la réalisation d'assemblages bois-bois ou bois-béton dans le domaine de la construction. Conçu pour offrir une alternative moderne et performante aux techniques d'assemblage traditionnelles comme le tenon et la mortaise, ce sabot permet de garantir une intégrité structurelle optimale des éléments en bois. Ses dimensions précises de 80 mm de profondeur, 100 mm de largeur, 200 mm de hauteur et une épaisseur de 2,0 mm le rendent adapté à une large gamme d'applications, notamment pour la fixation de solives, pannes, chevrons ou autres éléments porteurs. Fabriqué en acier galvanisé, il assure une excellente résistance à la corrosion et une durabilité accrue, même dans des environnements exigeants. Ce produit est agréé par les organismes de contrôle technique du bâtiment, attestant de sa conformité aux normes de sécurité et de performance en vigueur, et bénéficie des certifications ATE (Agrément Technique Européen) et CE.
Caractéristiques Techniques Détaillées

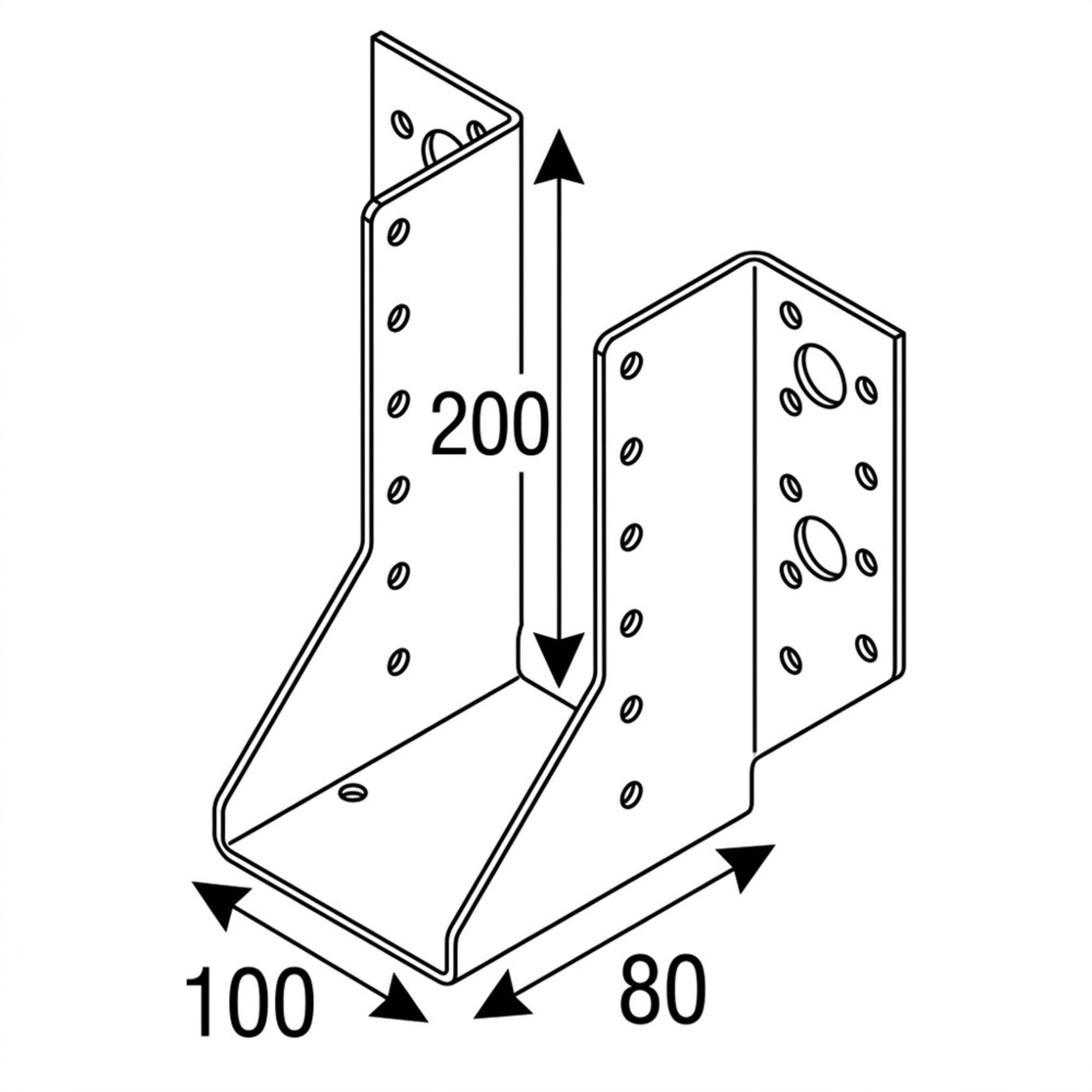

- Dimensions : Profondeur (P) 80 mm, Largeur (l) 100 mm, Hauteur (H) 200 mm, Épaisseur (ép) 2,0 mm. Ces dimensions sont cruciales pour assurer une compatibilité parfaite avec les sections de bois à assembler.
- Configuration des Trous :
- Aile 1 : Comporte 30 trous d'un diamètre de 5 mm et 6 trous d'un diamètre de 13 mm. Cette diversité de diamètres permet l'utilisation de différentes fixations (pointes annelées, vis à bois, boulons) en fonction des charges et des matériaux.
- Aile 2 : Est équipée de 16 trous d'un diamètre de 5 mm. La répartition des trous est optimisée pour une répartition uniforme des contraintes et une fixation robuste.
- Type d'Ailes : Ailes extérieures, ce qui signifie que les ailes de fixation sont positionnées à l'extérieur de l'élément porteur, facilitant l'installation et permettant une meilleure répartition des efforts.
- Référence Produit : AL-SE100200, permettant une identification facile et rapide du produit.
Matériau et Finition
Le sabot est fabriqué en acier de haute qualité et bénéficie d'une finition galvanisée. La galvanisation est un procédé qui consiste à recouvrir l'acier d'une couche de zinc, offrant une protection supérieure contre la corrosion. Cette protection est essentielle pour les applications en extérieur ou dans des environnements humides, garantissant la longévité de l'assemblage et la sécurité de la structure. La résistance à la corrosion est un facteur clé pour la durabilité des ouvrages de charpente.
Domaines d'Application
Le sabot de charpente Alsafix AL-SE100200 est polyvalent et trouve son utilité dans de nombreux projets de construction et de rénovation. Il est idéal pour :
- Charpentes traditionnelles et industrielles : Fixation de pannes, chevrons, solives et autres éléments porteurs.
- Planchers et mezzanines : Assemblage des solives de plancher aux poutres maîtresses ou aux murs.
- Terrasses en bois : Fixation des lambourdes sur les structures porteuses.
- Constructions à ossature bois : Renforcement des assemblages critiques.
- Réalisation d'auvents, pergolas, carports : Assurant la solidité des structures extérieures.
- Rénovation et renforcement de structures existantes : Permettant de consolider des assemblages affaiblis.
Avantages Clés
- Intégrité Structurelle : Contrairement aux assemblages traditionnels qui nécessitent un affaiblissement de la section du bois (tenon et mortaise), l'utilisation de sabots préserve l'intégralité de la section. Le bois participe ainsi intégralement à la statique de l'ouvrage, permettant des portées sensiblement plus grandes à section de bois égale.
- Facilité et Rapidité d'Installation : La conception des sabots simplifie grandement le processus d'assemblage, réduisant le temps de pose et les coûts de main-d'oeuvre. L'absence de découpes complexes dans le bois accélère le chantier.
- Haute Performance et Sécurité : Agrée par les organismes de contrôle technique du bâtiment et certifié ATE/CE, ce sabot garantit une fiabilité et une sécurité maximales pour les structures.
- Durabilité : La galvanisation offre une excellente résistance à la corrosion, prolongeant la durée de vie de l'assemblage et de la structure.
- Polyvalence : Adapté à une multitude d'applications et de configurations d'assemblage.
- Esthétique : Bien que fonctionnel, son installation discrète contribue à une finition soignée des ouvrages.
Conditionnement
Le sabot de charpente Alsafix AL-SE100200 est généralement vendu à l'unité ou en lots, selon les besoins des professionnels et des particuliers. L'emballage est conçu pour protéger le produit durant le transport et le stockage, assurant qu'il arrive en parfait état sur le chantier.
