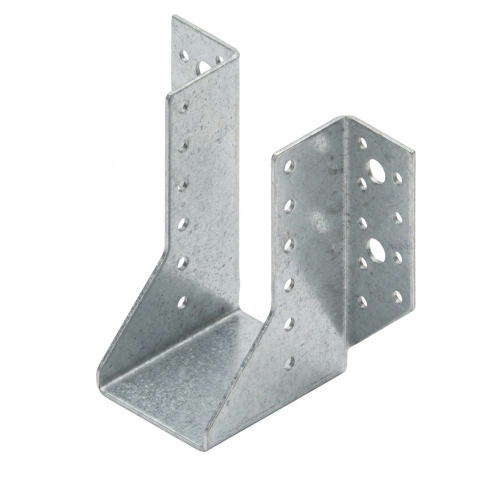

Présentation du Sabot de Charpente à Ailes Extérieures Alsafix AL-SE080210
Le sabot de charpente à ailes extérieures Alsafix AL-SE080210 est un élément de fixation essentiel pour la réalisation d'assemblages bois-bois ou bois-béton/métal dans le domaine de la charpente et de la construction. Conçu pour offrir une solution robuste et fiable, il remplace avantageusement les techniques d'assemblage traditionnelles comme les tenons et mortaises, qui peuvent affaiblir la section du bois. Ce modèle spécifique, avec des dimensions de 80 mm de profondeur, 80 mm de largeur, 210 mm de hauteur et une épaisseur de 2,0 mm, est adapté à une large gamme d'applications structurelles, garantissant une intégrité statique optimale des assemblages. Fabriqué par Alsafix, une marque reconnue pour la qualité de ses solutions de fixation, ce sabot bénéficie d'une conception soignée et d'une fabrication conforme aux normes européennes les plus strictes, comme en attestent ses agréments ATE et CE.
L'utilisation de sabots de charpente permet de préserver l'intégralité de la section du bois, assurant ainsi que chaque élément participe pleinement à la statique globale de l'ouvrage. Cette caractéristique est particulièrement bénéfique pour les structures nécessitant de grandes portées ou supportant des charges importantes, où la résistance et la durabilité sont primordiales. Le modèle AL-SE080210 est conçu pour faciliter une installation rapide et efficace, réduisant le temps de mise en oeuvre sur les chantiers tout en garantissant une performance structurelle supérieure.
Caractéristiques Techniques Détaillées

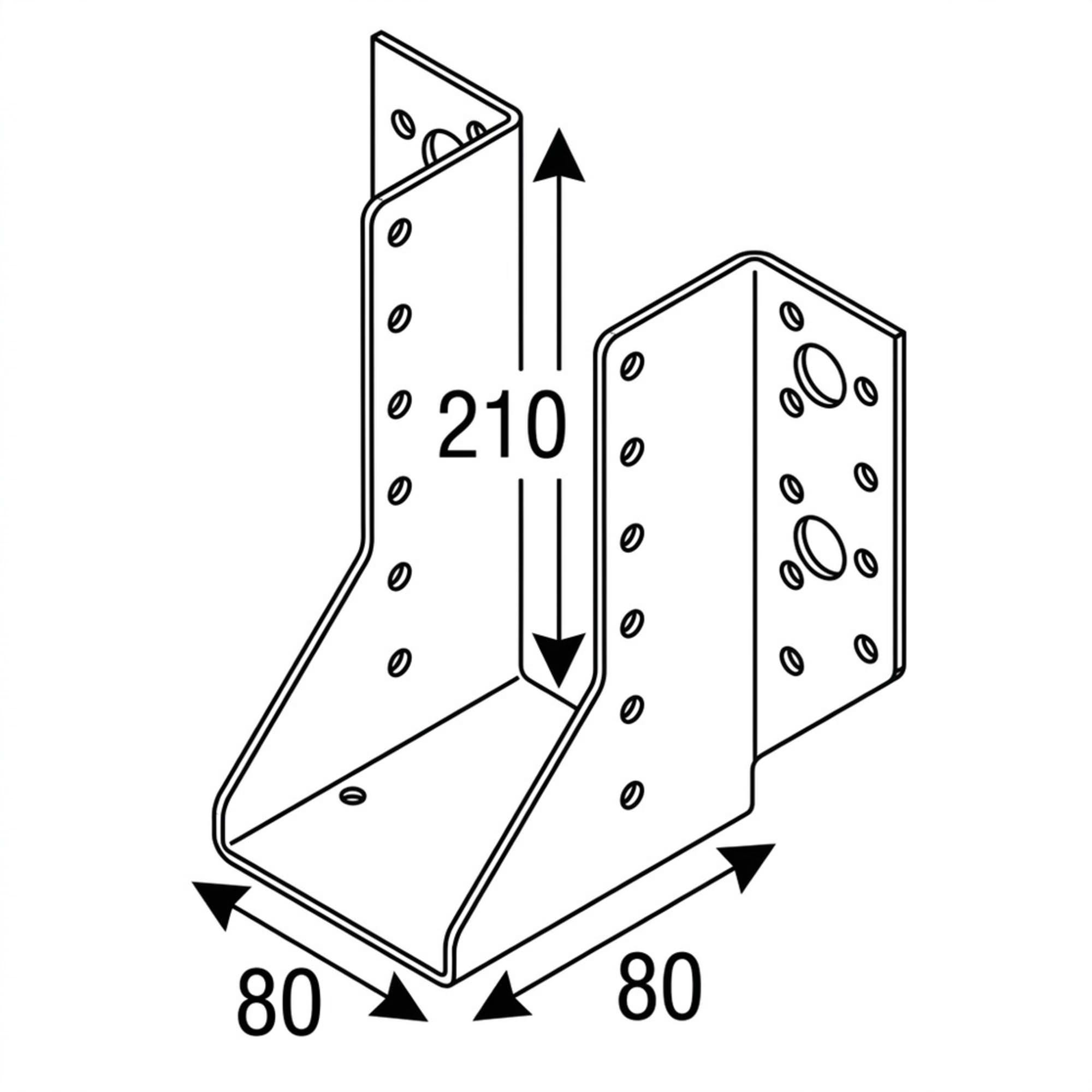

- Dimensions : Profondeur (P) 80 mm x Largeur (l) 80 mm x Hauteur (H) 210 mm.
- Épaisseur du matériau : 2,0 mm, assurant une excellente rigidité et résistance à la déformation sous charge.
- Configuration des Trous :
- Aile 1 : 30 trous de diamètre 5 mm et 6 trous de diamètre 13 mm. Cette combinaison permet une fixation polyvalente, adaptée à des vis ou des boulons de différents calibres, offrant une grande flexibilité d'ancrage.
- Aile 2 : 16 trous de diamètre 5 mm. Ces trous supplémentaires renforcent la capacité de fixation et la répartition des charges.
- Agrément : ATE (Agrément Technique Européen) et marquage CE, garantissant la conformité du produit aux exigences essentielles de sécurité et de performance définies par l'Union Européenne. Ces agréments sont cruciaux pour les applications structurelles et sont souvent requis par les bureaux d'études et les organismes de contrôle technique du bâtiment.
Matériau et Finition
Le sabot de charpente Alsafix AL-SE080210 est fabriqué en acier galvanisé. La galvanisation est un processus qui consiste à recouvrir l'acier d'une couche de zinc, offrant une protection supérieure contre la corrosion. Cette finition est essentielle pour les éléments de fixation utilisés dans des environnements variés, y compris ceux exposés à l'humidité ou à des conditions climatiques rigoureuses. La couche de zinc agit comme une barrière protectrice, prolongeant significativement la durée de vie du sabot et assurant la pérennité de l'assemblage.
Domaines d'Application
Ce sabot de charpente est idéal pour une multitude d'applications dans le bâtiment et la construction en bois, notamment :
- Charpentes traditionnelles et industrielles : Fixation de pannes, chevrons, solives, et autres éléments porteurs.
- Construction de maisons à ossature bois : Assemblage des montants, traverses et autres composants structurels.
- Réalisation de terrasses et pergolas : Connexion robuste des poutres et solives.
- Aménagements extérieurs : Fixation d'éléments de portails, clôtures, abris de jardin.
- Renforcement de structures existantes : Consolidation d'assemblages affaiblis ou mise aux normes.
- Assemblages bois-béton ou bois-métal : Permet de fixer des éléments bois sur des supports non-bois grâce à sa conception à ailes extérieures.
Avantages Clés
- Robustesse et Durabilité : L'acier galvanisé de 2,0 mm d'épaisseur assure une résistance mécanique élevée et une excellente protection contre la corrosion, garantissant une longue durée de vie de l'assemblage.
- Sécurité Structurelle Accrue : En remplaçant les assemblages traditionnels qui affaiblissent la section du bois, ce sabot permet au bois de conserver toute sa capacité portante, augmentant ainsi la sécurité et la stabilité de l'ouvrage. Des portées plus importantes sont réalisables à section de bois égale.
- Conformité et Fiabilité : Les agréments ATE et CE attestent de la conformité du produit aux normes de qualité et de sécurité européennes, offrant une tranquillité d'esprit aux professionnels et aux particuliers.
- Polyvalence d'Application : La configuration des trous (diamètres 5 mm et 13 mm) permet l'utilisation de différents types de fixations (vis, boulons, pointes), s'adaptant à diverses configurations et exigences de charge.
- Facilité d'Installation : La conception à ailes extérieures simplifie le positionnement et la fixation, réduisant le temps de montage sur chantier.
- Esthétique Discrète : Une fois installé, le sabot offre un assemblage propre et discret, particulièrement appréciable dans les structures où l'esthétique est importante.
Conditionnement
Le sabot de charpente à ailes extérieures Alsafix AL-SE080210 est généralement vendu à l'unité ou en lots, selon les besoins des professionnels et des projets. Le conditionnement est conçu pour protéger le produit pendant le transport et le stockage, assurant qu'il arrive en parfait état sur le chantier.
