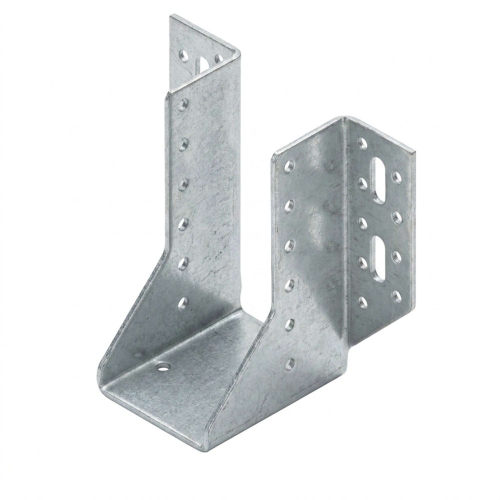

Présentation du Sabot de Charpente à Ailes Extérieures Alsafix AL-SE080120
Le sabot de charpente à ailes extérieures Alsafix AL-SE080120 est un élément de fixation métallique essentiel pour la réalisation d'assemblages bois-bois ou bois-béton/métal dans le domaine de la charpente et de la construction. Conçu pour remplacer avantageusement les techniques d'assemblage traditionnelles comme les tenons et mortaises, ce sabot permet de maintenir l'intégrité structurelle des sections de bois, qui participent ainsi pleinement à la statique de l'ouvrage. Ses dimensions précises de 80 mm de profondeur, 80 mm de largeur, 120 mm de hauteur et une épaisseur de 2,0 mm en font une solution robuste et fiable pour de nombreuses applications. Ce produit est agréé par les organismes de contrôle technique du bâtiment, garantissant sa conformité aux normes de sécurité et de performance en vigueur. Son utilisation permet d'atteindre des portées sensiblement plus grandes pour une section de bois équivalente, optimisant ainsi la conception et la réalisation des structures.
Caractéristiques Techniques Détaillées

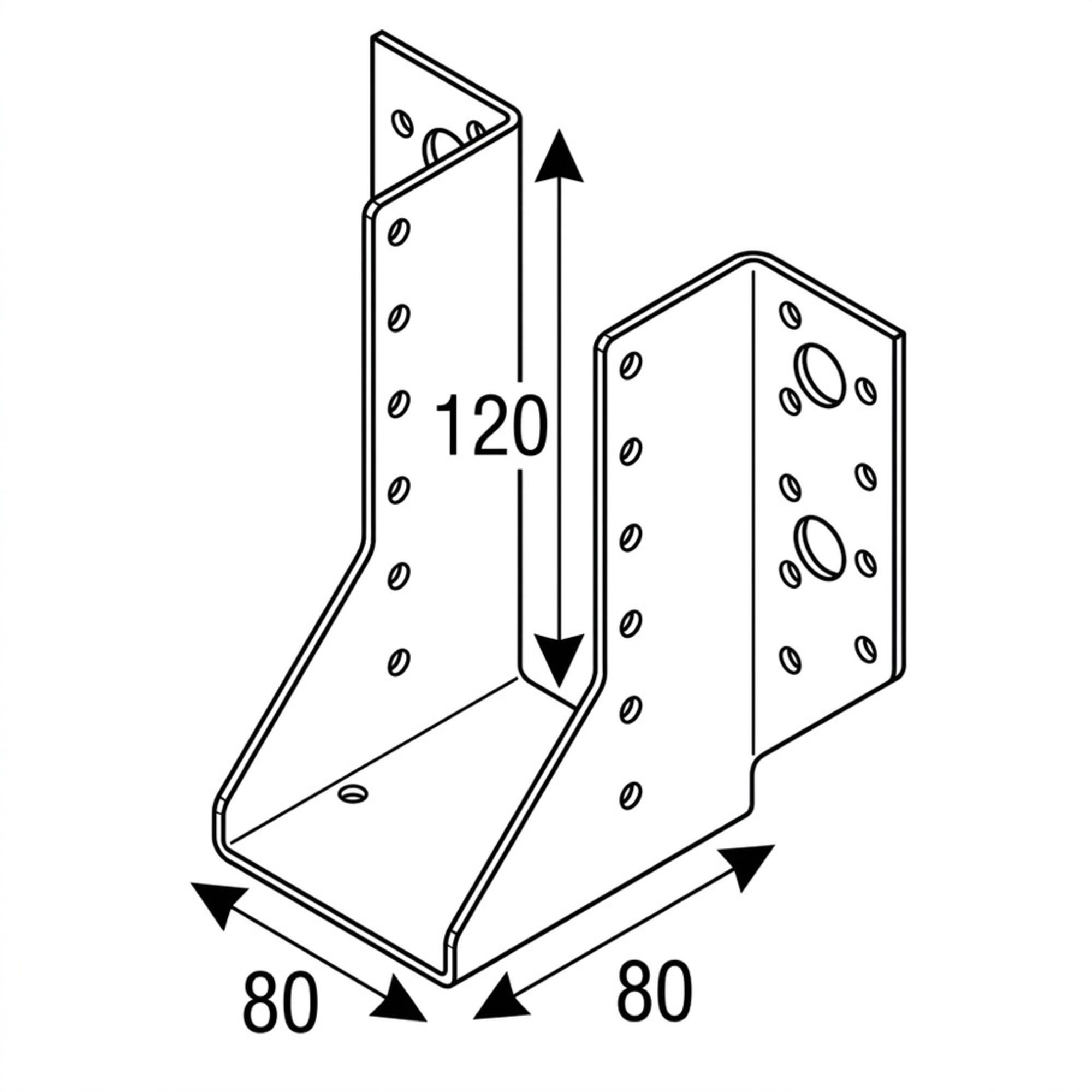

- Dimensions : Profondeur (P) 80 mm, Largeur (l) 80 mm, Hauteur (H) 120 mm, Épaisseur (ép) 2,0 mm. Ces dimensions sont optimisées pour une intégration facile et une résistance mécanique élevée.
- Configuration des Trous :
- Aile 1 : Dispose de 18 trous d'un diamètre de 5 mm et de 4 trous d'un diamètre de 13 mm. Cette combinaison offre une grande flexibilité pour la fixation avec différents types de connecteurs (pointes annelées, vis, boulons).
- Aile 2 : Comporte 12 trous d'un diamètre de 5 mm, permettant une fixation sécurisée sur le support ou l'élément secondaire.
- Agrément : Le sabot est agréé par les organismes de contrôle technique du bâtiment, attestant de sa conformité aux exigences réglementaires et de sa performance structurelle.
- Certification : Produit certifié ATE (Agrément Technique Européen) et CE, garantissant sa qualité et sa sécurité d'utilisation au sein de l'Union Européenne.
Matériau et Finition
Le sabot de charpente AL-SE080120 est fabriqué en acier galvanisé. La galvanisation est un procédé qui consiste à recouvrir l'acier d'une couche de zinc, offrant une excellente protection contre la corrosion. Cette finition est particulièrement adaptée pour les environnements intérieurs et extérieurs protégés, où le sabot ne sera pas exposé directement aux intempéries extrêmes. L'épaisseur de 2,0 mm de l'acier confère au sabot une rigidité et une capacité de charge importantes, essentielles pour les applications structurelles.
Domaines d'Application
Ce sabot de charpente est polyvalent et trouve sa place dans une multitude de projets de construction et de rénovation :
- Charpentes traditionnelles et industrielles : Idéal pour l'assemblage de pannes, chevrons, solives, et autres éléments porteurs.
- Planchers et mezzanines : Permet la fixation des solives sur des poutres maîtresses ou des murs porteurs.
- Structures bois pour extensions ou aménagements : Utilisé pour la réalisation d'ossatures bois, de pergolas, d'abris de jardin, etc.
- Renforcement de structures existantes : Peut servir à consolider des assemblages affaiblis ou à modifier des configurations de charpente.
- Assemblages bois-béton ou bois-métal : Grâce à ses ailes extérieures, il facilite la connexion entre des éléments en bois et des supports en béton ou en acier.
Avantages Clés
- Intégrité Structurelle : Contrairement aux assemblages traditionnels, le sabot ne nécessite pas d'entailles profondes dans le bois, préservant ainsi sa section et sa résistance mécanique. La section du bois n'est plus affaiblie et participe intégralement à la statique.
- Performance Accrue : Permet des portées sensiblement plus grandes avec une section de bois égale, optimisant l'utilisation des matériaux et la conception des structures.
- Facilité et Rapidité de Mise en oeuvre : L'installation est simple et rapide, réduisant le temps de travail sur chantier. Les nombreux trous pré-percés facilitent le positionnement et la fixation.
- Fiabilité et Sécurité : Agrémenté par les organismes de contrôle technique du bâtiment et certifié ATE/CE, ce sabot garantit une performance et une sécurité conformes aux normes européennes.
- Résistance à la Corrosion : La galvanisation assure une protection durable contre la rouille, prolongeant la durée de vie de l'assemblage.
- Polyvalence : Adapté à une large gamme d'applications et de configurations d'assemblage.
Conditionnement
Le sabot de charpente Alsafix AL-SE080120 est généralement vendu à l'unité ou en lots, selon les besoins des professionnels et des particuliers. Chaque pièce est conçue pour une manipulation aisée et une intégration rapide dans vos projets de construction.
