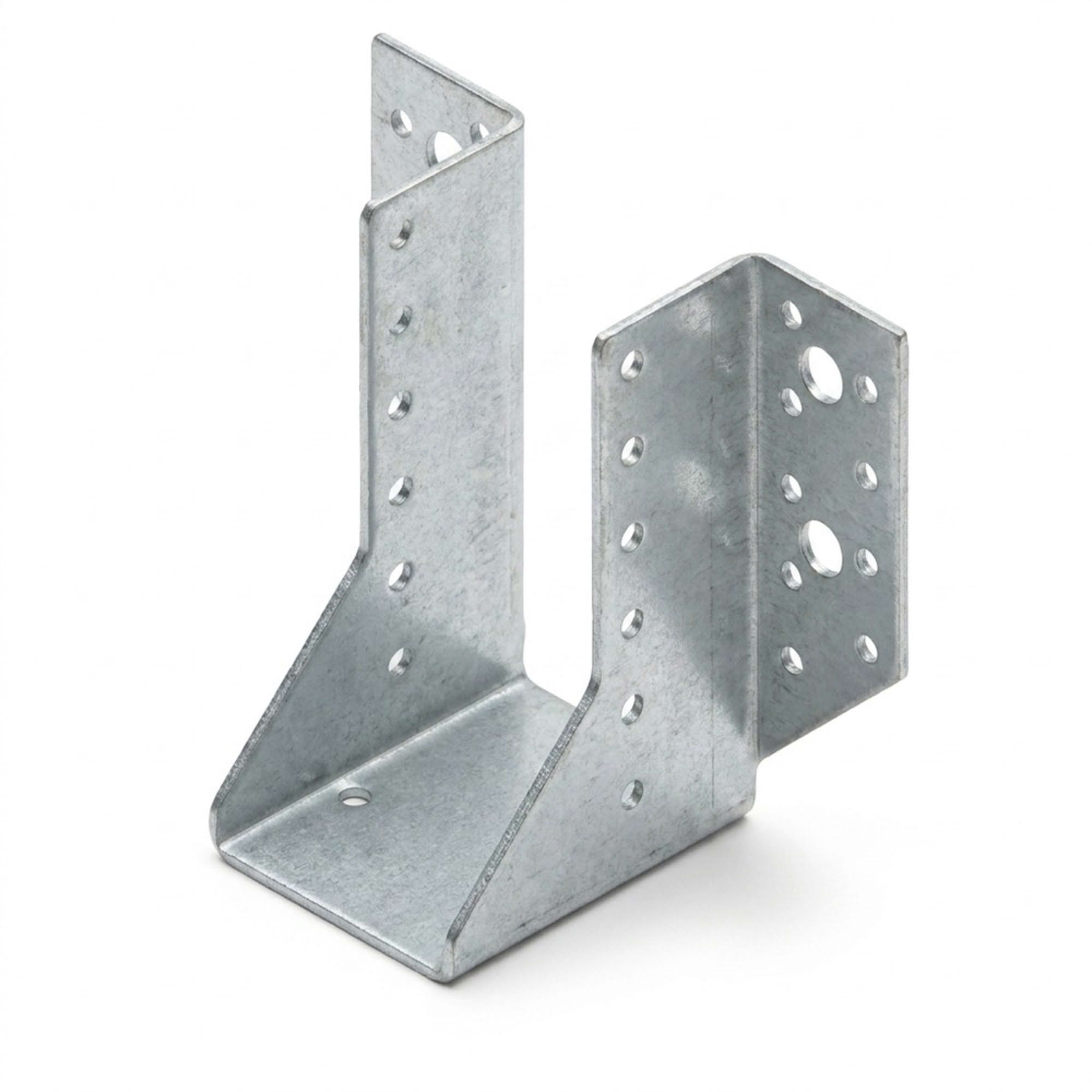

Le sabot de charpente à ailes extérieures AL-SE060070 de la marque Alsafix est une solution de fixation métallique conçue pour des assemblages robustes et fiables dans le domaine de la charpente bois. Ce modèle spécifique, aux dimensions de 80 mm de profondeur, 60 mm de largeur, 70 mm de hauteur et une épaisseur de 2,0 mm, est un élément essentiel pour la réalisation de structures bois performantes, qu'il s'agisse de constructions neuves ou de rénovations.
Présentation
Le sabot de charpente à ailes extérieures est un connecteur métallique préformé, conçu pour relier deux éléments de bois, généralement une solive ou une panne à une poutre principale ou un poteau. Sa conception à ailes extérieures permet une fixation aisée et une répartition optimale des charges. Le modèle AL-SE060070 se distingue par sa robustesse et sa conformité aux normes européennes, garantissant une sécurité et une durabilité accrues pour vos ouvrages. Il représente une alternative moderne et efficace aux techniques d'assemblage traditionnelles, telles que les tenons et mortaises, qui peuvent affaiblir la section du bois.
Caractéristiques techniques

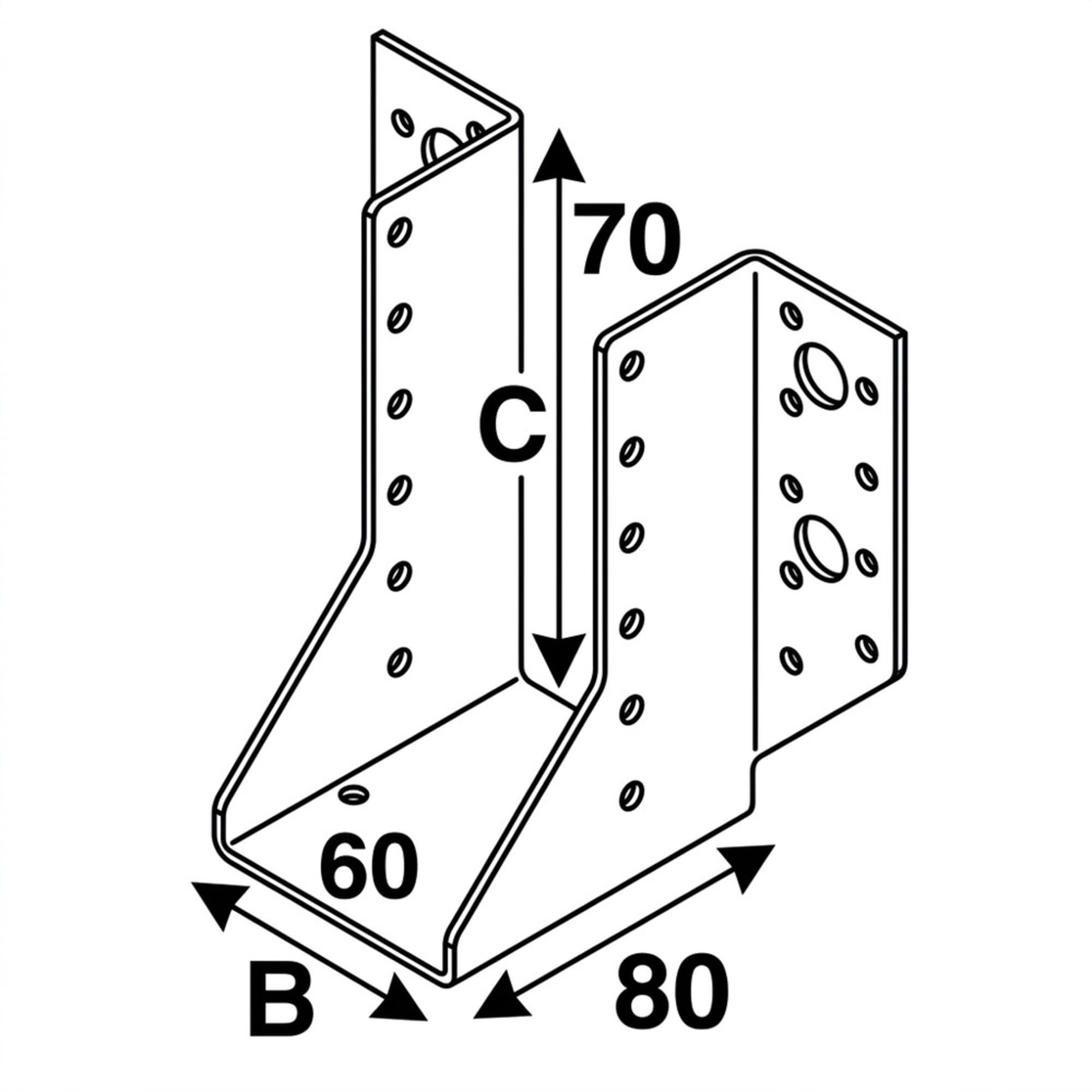

- Dimensions : Profondeur (P) 80 mm x Largeur (l) 60 mm x Hauteur (H) 70 mm x Épaisseur (ép) 2,0 mm. Ces dimensions sont optimisées pour une large gamme de sections de bois courantes.
- Configuration des trous :
- Aile 1 : Dispose de 10 trous d'un diamètre de 5 mm et de 2 trous d'un diamètre de 13 mm. Cette combinaison permet une fixation polyvalente avec différents types de connecteurs (pointes annelées, vis, boulons).
- Aile 2 : Est équipée de 4 trous d'un diamètre de 5 mm, offrant des points de fixation supplémentaires pour une meilleure stabilité.
- Agrément : Ce sabot est agréé par les organismes de contrôle technique du bâtiment, attestant de sa conformité aux exigences de performance et de sécurité.
- Certification : Produit certifié ATE (Agrément Technique Européen) et CE (Conformité Européenne), garantissant sa qualité et sa traçabilité au sein de l'Espace Économique Européen.
Matériau et finition
Le sabot est fabriqué en acier galvanisé. La galvanisation est un procédé qui consiste à recouvrir l'acier d'une couche de zinc, offrant une excellente protection contre la corrosion. Cette finition est essentielle pour assurer la longévité de l'assemblage, en particulier dans des environnements où l'humidité ou les variations climatiques pourraient altérer des matériaux non traités. L'épaisseur de 2,0 mm de l'acier confère au sabot une rigidité et une résistance mécanique élevées, capables de supporter des charges importantes.
Domaines d'application
Ce sabot de charpente est idéal pour une multitude d'applications dans la construction bois, notamment :
- Charpentes traditionnelles et industrielles : Fixation de solives, pannes, chevrons sur des poutres ou des murs.
- Planchers et mezzanines : Connexion des solives de plancher aux poutres porteuses.
- Terrasses en bois : Assemblage des lambourdes aux structures porteuses.
- Ossatures bois : Renforcement des assemblages dans les murs à ossature bois.
- Aménagements extérieurs : Pergolas, carports, abris de jardin nécessitant des assemblages bois robustes.
- Rénovation : Remplacement d'assemblages défectueux ou renforcement de structures existantes.
Avantages
- Sécurité structurelle : En remplaçant les assemblages traditionnels à tenon et mortaise, ce sabot évite l'affaiblissement de la section du bois, permettant à la pièce de bois de participer intégralement à la statique de l'ouvrage.
- Performances accrues : Permet d'atteindre des portées sensiblement plus grandes pour une section de bois égale, optimisant ainsi l'utilisation des matériaux et la conception des structures.
- Facilité de mise en oeuvre : Sa conception simplifie et accélère l'assemblage sur chantier, réduisant le temps de travail et les coûts de main-d'oeuvre.
- Durabilité : La galvanisation assure une excellente résistance à la corrosion, prolongeant la durée de vie de l'assemblage et de la structure.
- Conformité normative : Les certifications ATE et CE garantissent un produit de haute qualité, testé et approuvé pour une utilisation en toute confiance.
- Polyvalence : Adapté à une large gamme de sections de bois et d'applications, grâce à ses dimensions et sa configuration de trous.
Conditionnement
Le sabot de charpente AL-SE060070 est généralement vendu à l'unité ou en lots, selon les besoins des professionnels et des particuliers. L'emballage est conçu pour protéger le produit durant le transport et le stockage, garantissant son intégrité jusqu'à son utilisation sur le chantier.
