Présentation du sabot de charpente à ailes extérieures Alsafix AL-SE045108

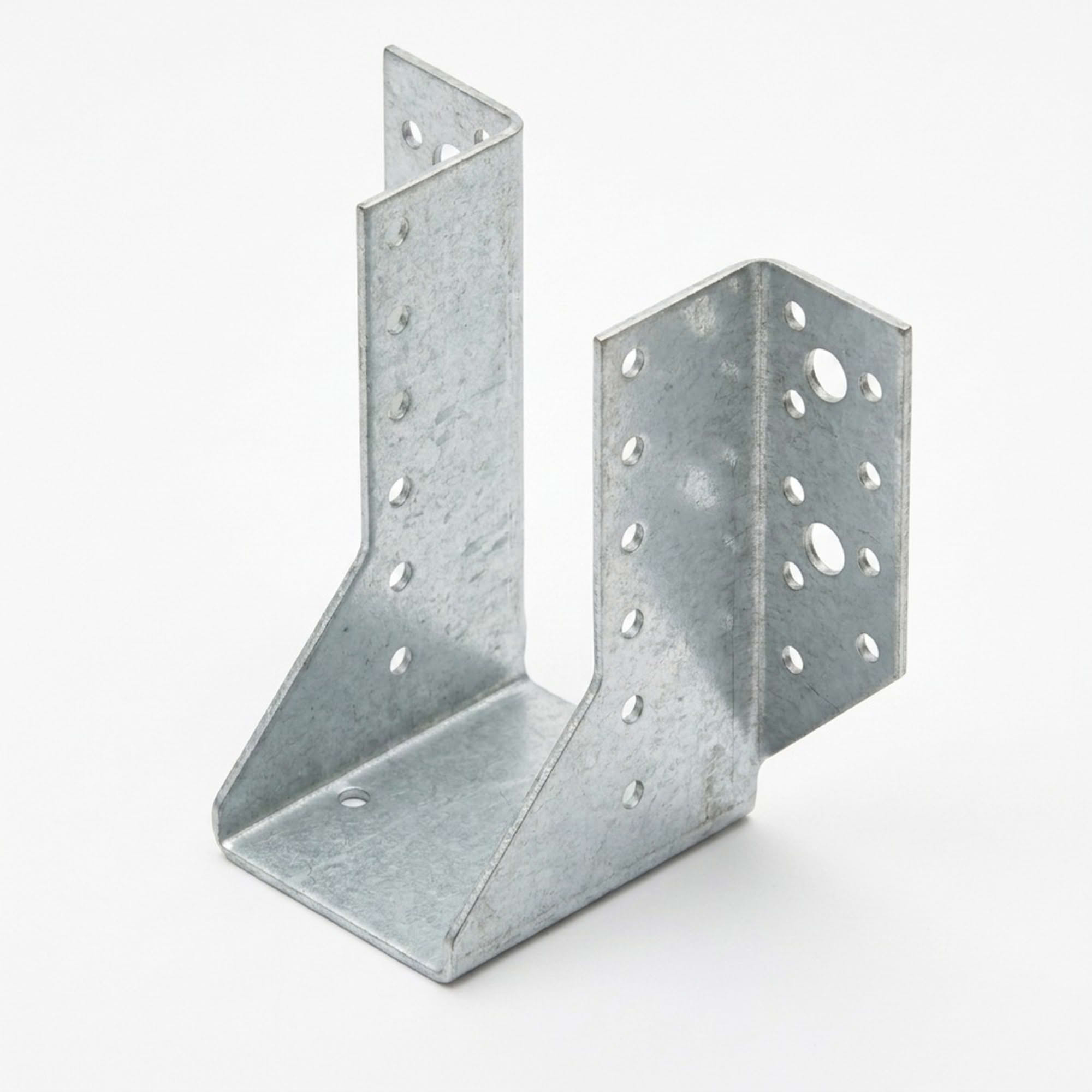

Le sabot de charpente à ailes extérieures Alsafix AL-SE045108 est une solution de fixation métallique conçue pour les assemblages bois-bois ou bois-béton/métal dans le domaine de la charpente et de la construction. Mesurant 80 mm de profondeur, 45 mm de largeur, 108 mm de hauteur et présentant une épaisseur de 2,0 mm, ce connecteur est spécifiquement dimensionné pour des éléments de bois de section adaptée. Il se distingue par ses ailes positionnées à l'extérieur de l'élément à fixer, facilitant ainsi la pose et l'accès aux points de fixation. Ce type de sabot est une alternative moderne et performante aux techniques d'assemblage traditionnelles comme le tenon et la mortaise, offrant des avantages significatifs en termes de résistance structurelle et de simplicité de mise en oeuvre. Le modèle AL-SE045108 est un produit agréé par les organismes de contrôle technique du bâtiment, attestant de sa conformité aux normes de sécurité et de performance en vigueur, et bénéficie des certifications ATE (Agrément Technique Européen) et CE (Conformité Européenne).
Caractéristiques techniques détaillées

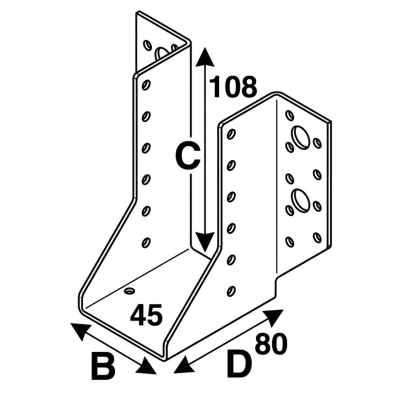

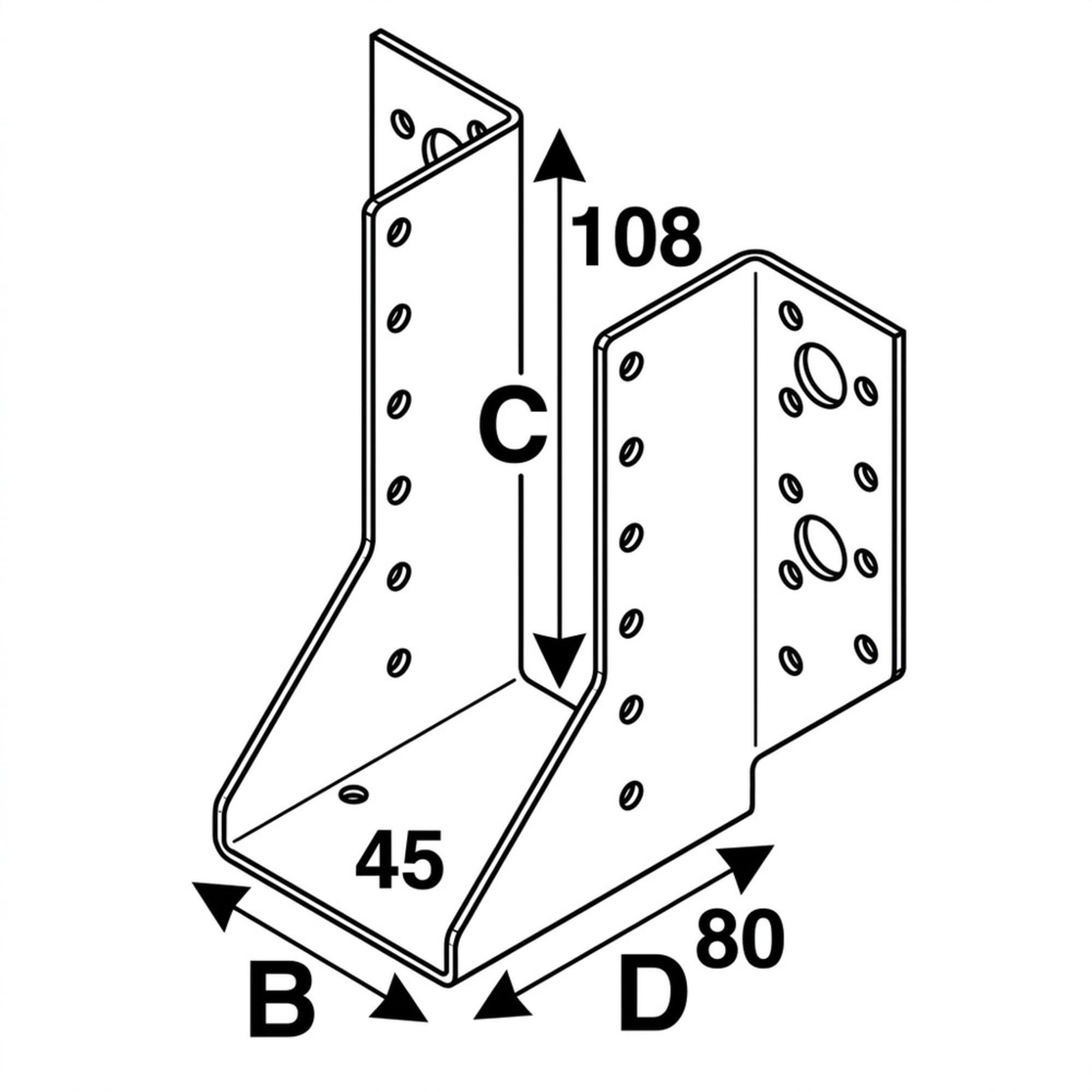

- Dimensions précises : Le sabot présente une profondeur (P) de 80 mm, une largeur (l) de 45 mm, une hauteur (H) de 108 mm et une épaisseur (ép) de 2,0 mm. Ces dimensions sont cruciales pour assurer une compatibilité parfaite avec les sections de bois à assembler.
- Configuration des ailes : Ce modèle est doté de deux ailes extérieures, chacune perforée pour accueillir différentes tailles de fixations.
- Perforations de l'aile 1 : Cette aile est équipée de 16 trous d'un diamètre de 5 mm, adaptés pour des pointes annelées ou des vis à bois, et de 4 trous d'un diamètre de 13 mm, conçus pour des boulons ou des tirefonds de plus grande section, permettant des assemblages plus robustes.
- Perforations de l'aile 2 : La seconde aile dispose de 8 trous d'un diamètre de 5 mm, offrant une flexibilité pour des fixations supplémentaires ou des ajustements lors de la pose.
- Capacités de charge : Grâce à sa conception et à la répartition des points de fixation, ce sabot est capable de transférer des charges importantes entre les éléments, contribuant à la stabilité globale de la structure. Les capacités de charge exactes sont définies par les agréments techniques et doivent être consultées dans la documentation technique Alsafix pour un dimensionnement précis.
Matériau et finition
Le sabot de charpente AL-SE045108 est fabriqué en acier galvanisé. La galvanisation est un procédé qui consiste à recouvrir l'acier d'une couche de zinc, offrant une protection efficace contre la corrosion. Cette finition est essentielle pour garantir la durabilité du sabot, en particulier dans des environnements où l'humidité ou d'autres agents corrosifs pourraient compromettre l'intégrité du métal. L'acier galvanisé assure une longue durée de vie au produit, même en exposition à des conditions climatiques variées, ce qui est courant dans les structures de charpente.
Domaines d'application
Ce sabot de charpente est polyvalent et trouve son application dans une multitude de projets de construction et de rénovation :
- Assemblage de solives : Idéal pour la fixation de solives sur des poutres porteuses, des murs en béton ou des poteaux.
- Fixation de pannes : Permet de relier efficacement les pannes aux fermes ou aux chevrons.
- Construction de terrasses : Utilisé pour fixer les lambourdes sur la structure porteuse.
- Réalisation d'ossatures bois : Essentiel pour l'assemblage des montants et traverses.
- Renforcement de structures existantes : Peut être employé pour consolider des assemblages bois affaiblis ou pour des réparations structurelles.
- Projets de charpente traditionnelle et moderne : Convient aussi bien pour des constructions neuves que pour la rénovation de bâtiments anciens.
Avantages clés
- Intégrité de la section du bois : Contrairement aux assemblages traditionnels qui nécessitent des entailles importantes (tenons et mortaises), l'utilisation de sabots de charpente préserve l'intégralité de la section du bois. Cela signifie que la section du bois n'est pas affaiblie et participe pleinement à la statique de l'ouvrage, permettant ainsi d'optimiser les dimensions des éléments bois et potentiellement d'utiliser des portées plus grandes à section égale.
- Facilité et rapidité de pose : La conception à ailes extérieures simplifie grandement l'installation. Les fixations sont facilement accessibles, réduisant le temps de pose et les efforts nécessaires.
- Haute performance structurelle : Les sabots Alsafix sont conçus pour offrir une résistance mécanique élevée, garantissant la sécurité et la stabilité des assemblages.
- Conformité et fiabilité : Les certifications ATE et CE, ainsi que l'agrément par les organismes de contrôle technique, attestent de la qualité et de la fiabilité du produit, offrant une tranquillité d'esprit aux professionnels.
- Protection anticorrosion : Le traitement de galvanisation assure une excellente résistance à la corrosion, prolongeant la durée de vie de l'assemblage et de la structure.
Conditionnement
Le sabot de charpente Alsafix AL-SE045108 est généralement vendu à l'unité ou en conditionnements multiples, adaptés aux besoins des professionnels. Le conditionnement précis peut varier en fonction du distributeur. Il est recommandé de se référer à la fiche produit ou au fournisseur pour connaître les options de conditionnement disponibles.
