Présentation du Sabot de Charpente à Ailes Extérieures Alsafix AL-SE060100

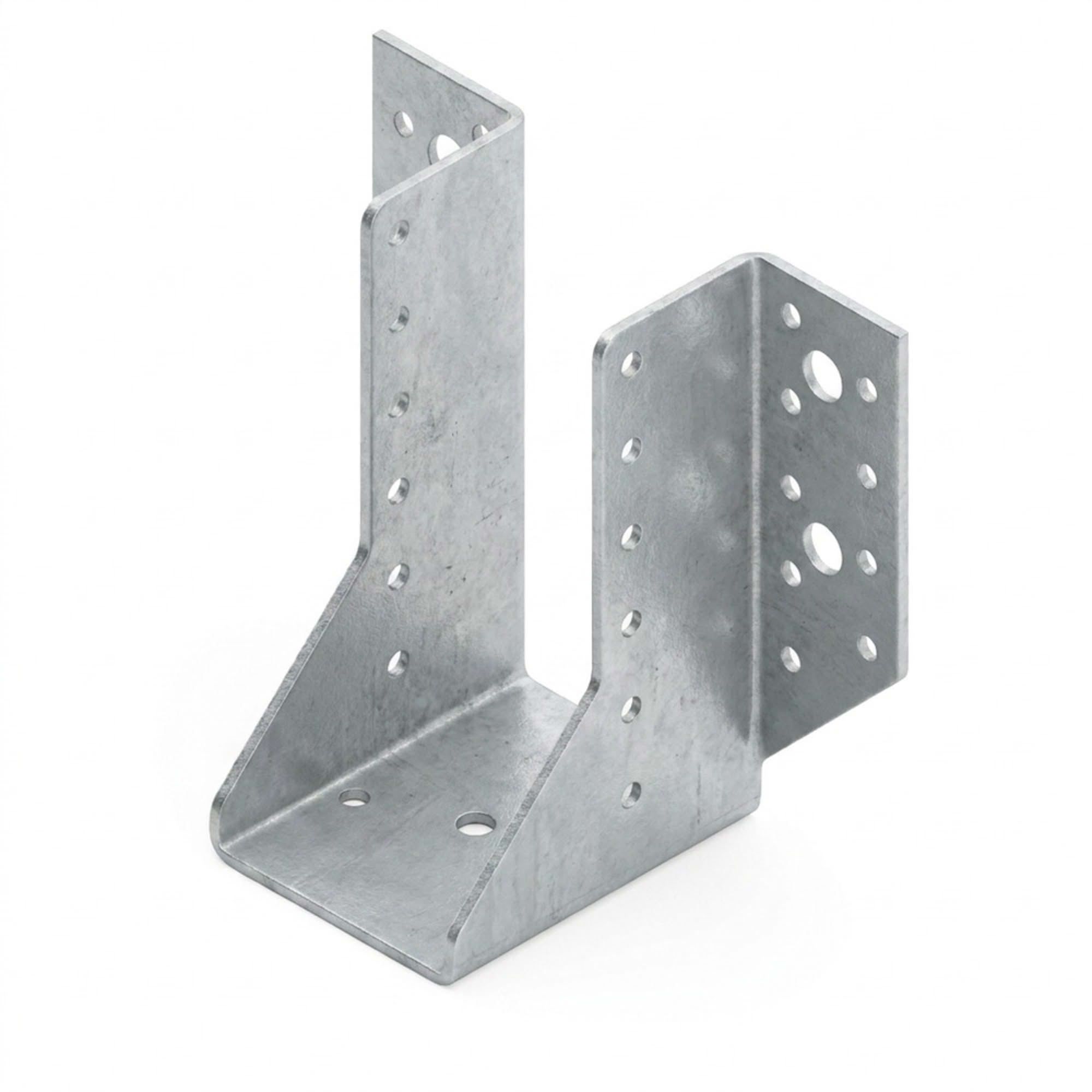

Le sabot de charpente à ailes extérieures Alsafix AL-SE060100 est une solution d'assemblage métallique conçue pour la fixation de pièces de bois dans le domaine de la charpente et de la construction. Mesurant 80 mm de profondeur, 60 mm de largeur, 100 mm de hauteur et présentant une épaisseur de 2,0 mm, ce sabot est spécifiquement dimensionné pour des sections de bois courantes. Il représente une alternative moderne et performante aux techniques d'assemblage traditionnelles telles que les tenons et mortaises, offrant une amélioration significative de la résistance structurelle et de la facilité de mise en oeuvre. Ce produit est agréé par les organismes de contrôle technique du bâtiment, garantissant sa conformité aux normes de sécurité et de performance en vigueur. Sa conception permet de préserver l'intégrité des sections de bois, qui participent ainsi pleinement à la statique de l'ouvrage, autorisant des portées plus importantes pour une section de bois donnée.
Caractéristiques Techniques Détaillées

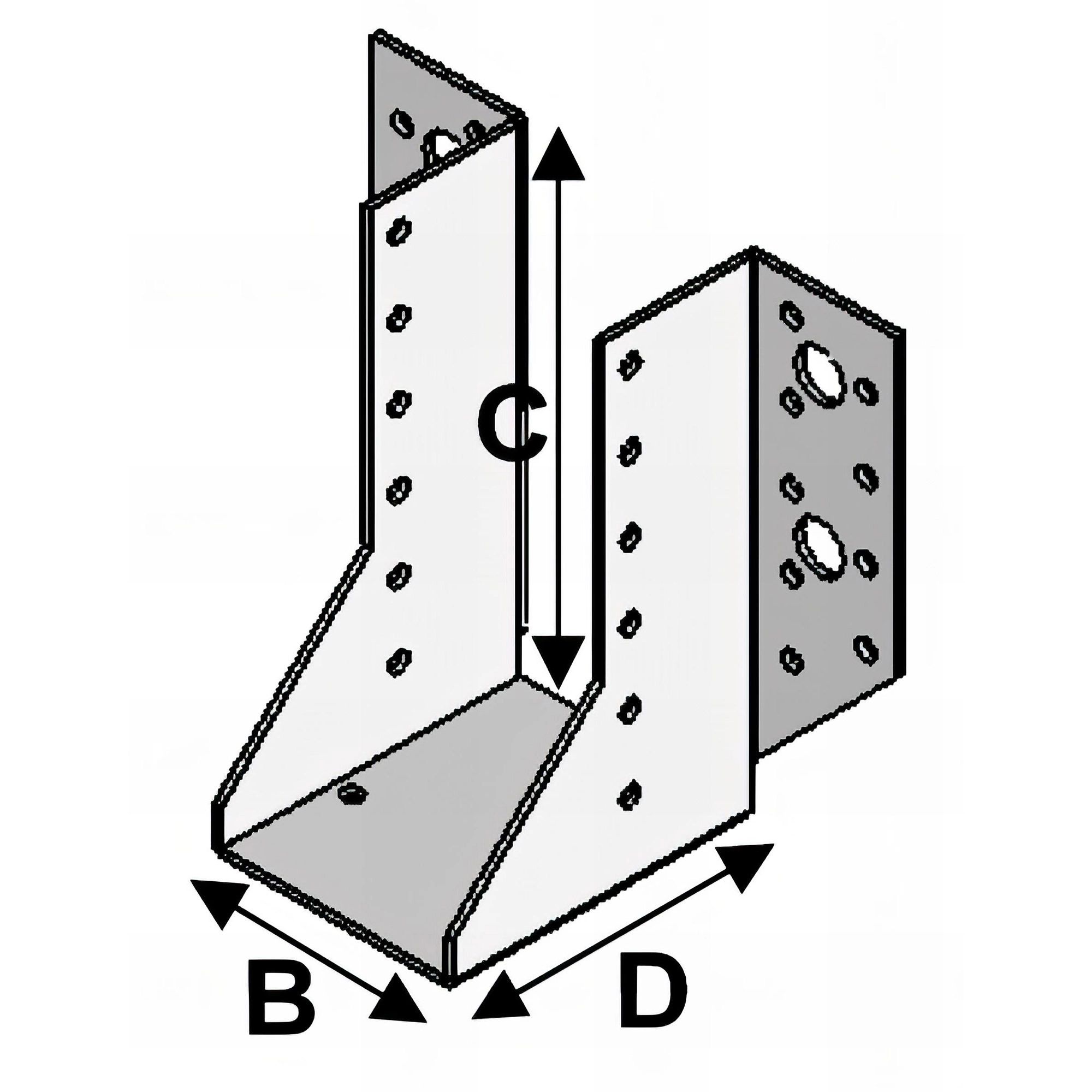

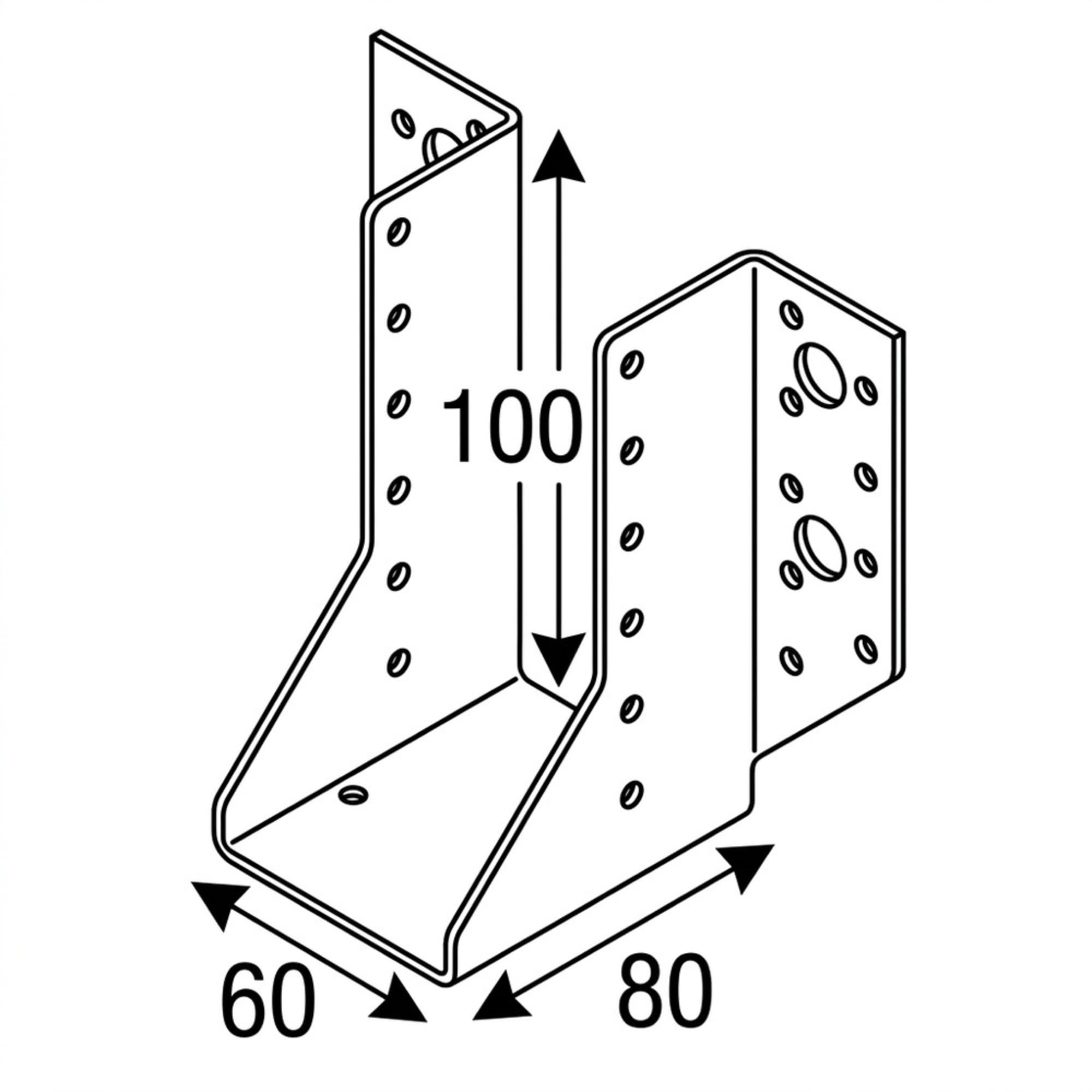

- Dimensions : Profondeur (P) 80 mm x Largeur (l) 60 mm x Hauteur (H) 100 mm x Épaisseur (ép) 2,0 mm. Ces dimensions précises garantissent une compatibilité avec une large gamme de sections de bois standards.
- Configuration des Trous :
- Aile 1 : Comporte 16 trous d'un diamètre de 5 mm et 4 trous d'un diamètre de 13 mm. Cette diversité de diamètres permet l'utilisation de différentes fixations (pointes annelées, boulons, tirefonds) en fonction des charges et des exigences structurelles.
- Aile 2 : Est équipée de 8 trous d'un diamètre de 5 mm. Cette configuration assure une fixation robuste et sécurisée de la pièce de bois secondaire.
- Agrément Technique : Le sabot AL-SE060100 est agréé par les organismes de contrôle technique du bâtiment, attestant de sa conformité aux exigences de performance et de sécurité pour les applications structurelles.
- Marquage CE : Ce produit est conforme aux exigences du marquage CE, indiquant qu'il répond aux normes européennes en matière de santé, de sécurité et de protection de l'environnement.
- Évaluation Technique Européenne (ETE) : Bénéficie d'une ETE, ce qui confirme son aptitude à l'emploi dans les ouvrages de construction et sa conformité aux exigences essentielles de la Directive Produits de Construction.
Matériau et Finition
Ce sabot de charpente est fabriqué en acier galvanisé. La galvanisation est un processus qui consiste à recouvrir l'acier d'une couche de zinc, offrant une protection efficace contre la corrosion. Cette finition est essentielle pour les applications en extérieur ou dans des environnements humides, où les éléments métalliques sont exposés aux intempéries et à l'humidité, prolongeant ainsi la durée de vie du produit et la pérennité de l'assemblage.
Domaines d'Application
Le sabot de charpente à ailes extérieures Alsafix AL-SE060100 est idéal pour une multitude d'applications dans le secteur de la construction bois, notamment :
- Charpentes traditionnelles et industrielles : Assemblage de pannes, chevrons, solives, et autres éléments porteurs.
- Planchers et mezzanines : Fixation des solives sur des poutres ou des murs porteurs.
- Terrasses en bois : Connexion des lambourdes aux structures porteuses.
- Ossatures bois : Renforcement des assemblages dans les murs et planchers.
- Constructions annexes : Abris de jardin, carports, pergolas, etc.
Avantages du Sabot de Charpente Alsafix AL-SE060100
- Renforcement Structurel : Permet de réaliser des assemblages robustes sans affaiblir la section du bois, contrairement aux tenons et mortaises qui nécessitent un enlèvement de matière. Le bois conserve ainsi toute sa capacité portante.
- Augmentation des Portées : Grâce à une meilleure répartition des contraintes et à la préservation de l'intégrité du bois, il est possible d'atteindre des portées sensiblement plus grandes avec des sections de bois équivalentes.
- Facilité et Rapidité de Mise en oeuvre : L'installation est simple et rapide, ne nécessitant pas de compétences spécifiques en menuiserie traditionnelle complexe. Les nombreux trous pré-percés facilitent la fixation.
- Conformité Normative : Les agréments techniques (ATE, CE) garantissent la fiabilité et la sécurité du produit pour les applications structurelles, offrant une tranquillité d'esprit aux professionnels et aux particuliers.
- Résistance à la Corrosion : La galvanisation assure une excellente protection contre la rouille, prolongeant la durée de vie de l'assemblage même en environnement exposé.
- Polyvalence : Adapté à diverses configurations d'assemblage bois-bois ou bois-béton/métal (avec les fixations appropriées).
Conditionnement
Le sabot de charpente Alsafix AL-SE060100 est généralement vendu à l'unité ou en lots, selon les besoins des chantiers. Le conditionnement est conçu pour protéger le produit durant le transport et le stockage, assurant qu'il arrive en parfait état sur le lieu d'utilisation.
