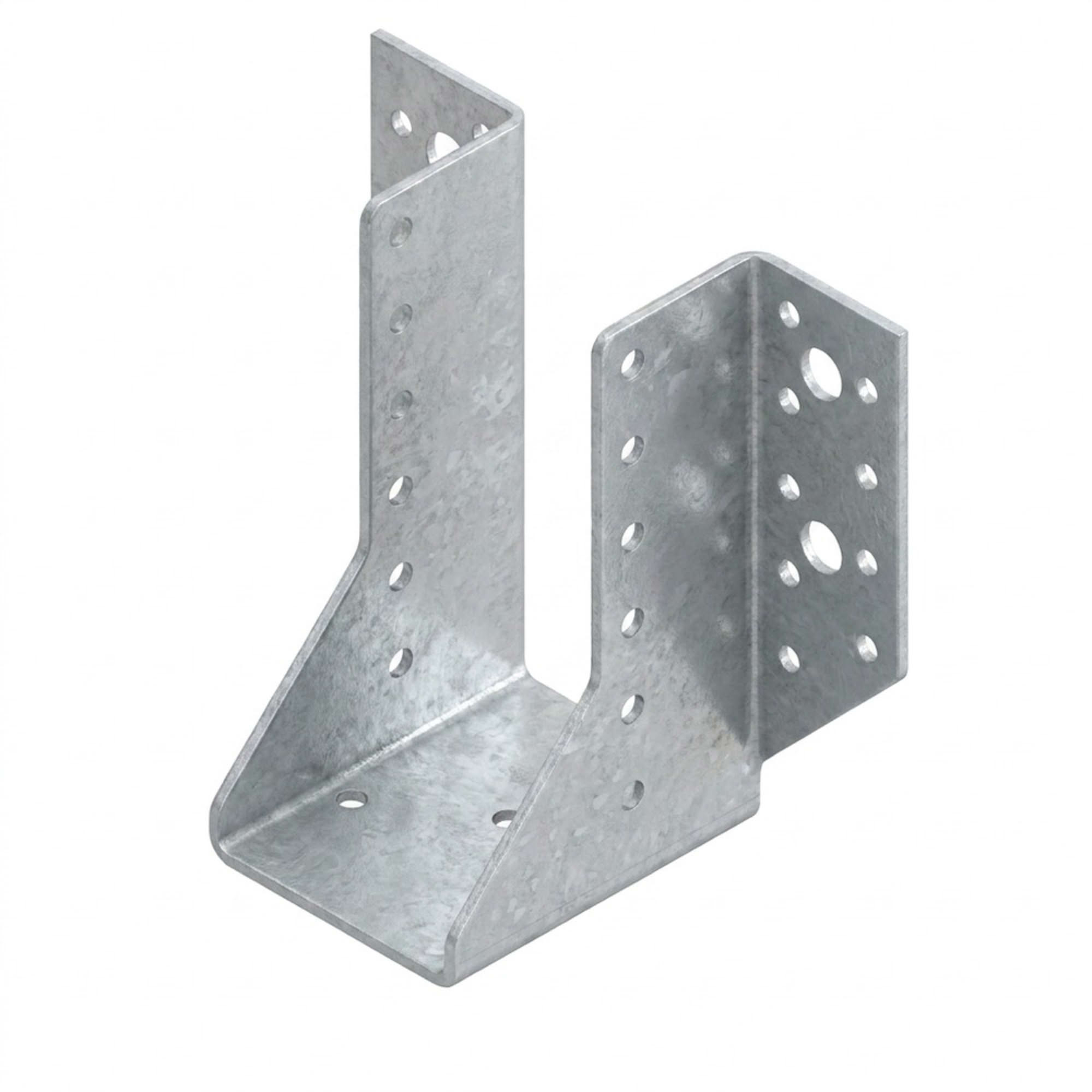

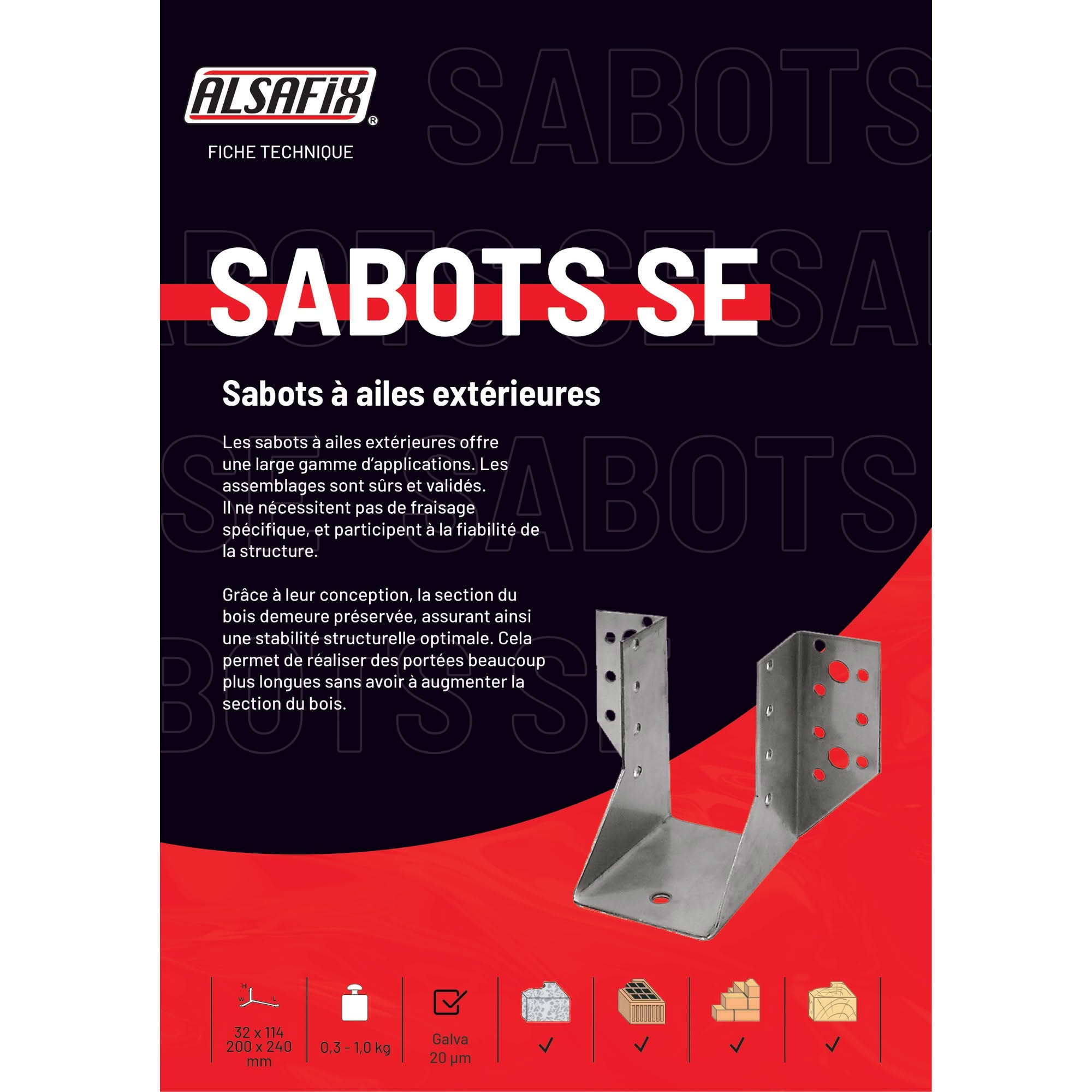

Présentation du Sabot de Charpente à Ailes Extérieures Alsafix AL-SE060130
Découvrez le sabot de charpente à ailes extérieures Alsafix AL-SE060130, une solution de fixation robuste et fiable conçue pour les assemblages structurels en bois. Mesurant 80 mm de profondeur, 60 mm de largeur et 130 mm de hauteur, avec une épaisseur de 2,0 mm, ce sabot est spécifiquement dimensionné pour offrir un support optimal aux solives et poutres de section adaptée. Il représente une alternative moderne et performante aux assemblages traditionnels tels que le tenon et mortaise, garantissant une intégrité structurelle accrue et des portées plus importantes sans affaiblir la section du bois.

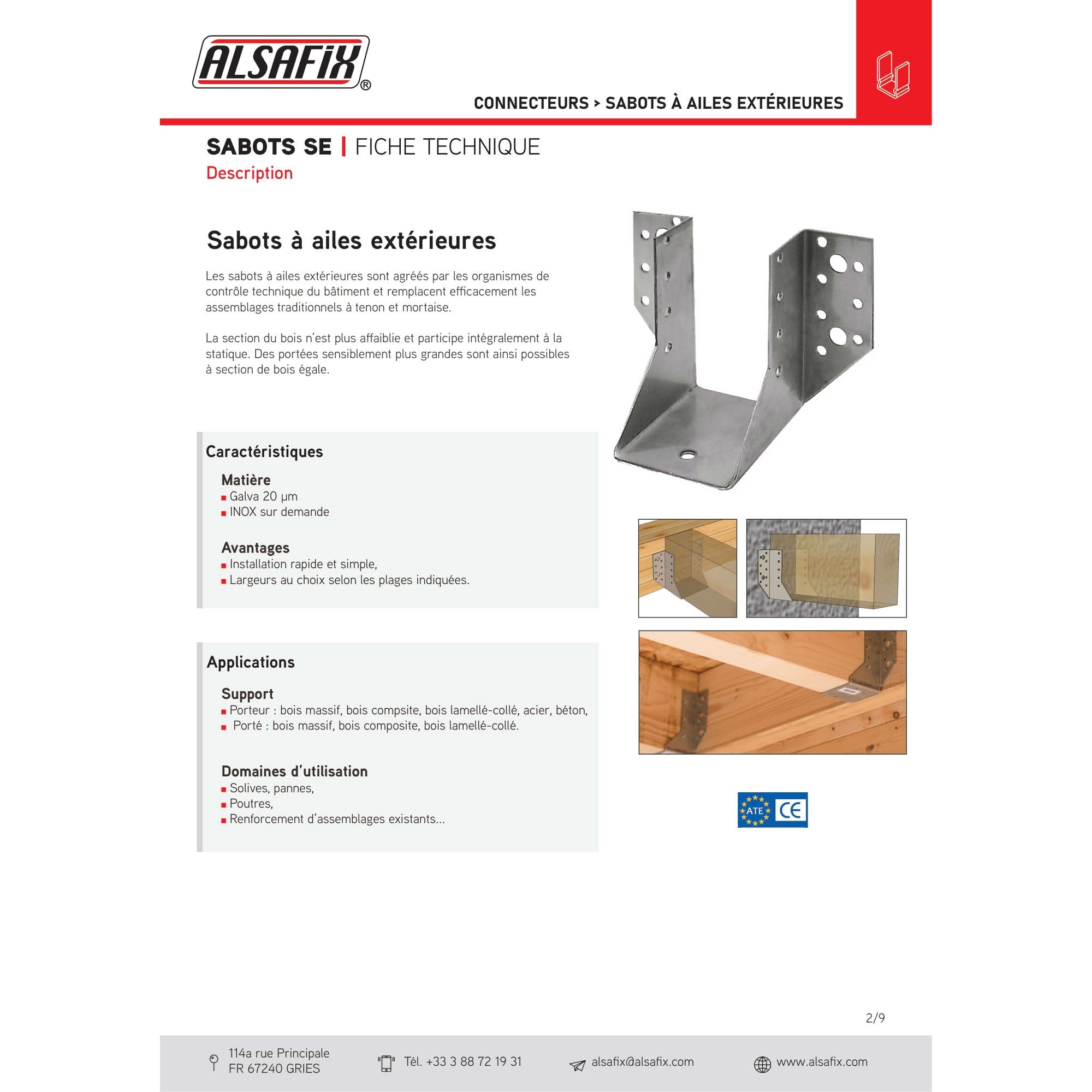

Les sabots de charpente à ailes extérieures Alsafix sont agréés par les organismes de contrôle technique du bâtiment, attestant de leur conformité aux normes les plus strictes en matière de sécurité et de performance. Leur conception intelligente permet une installation rapide et simple, sans nécessiter de fraisage spécifique, ce qui simplifie grandement la mise en oeuvre sur chantier et contribue à la fiabilité globale de la structure.
Caractéristiques Techniques Détaillées

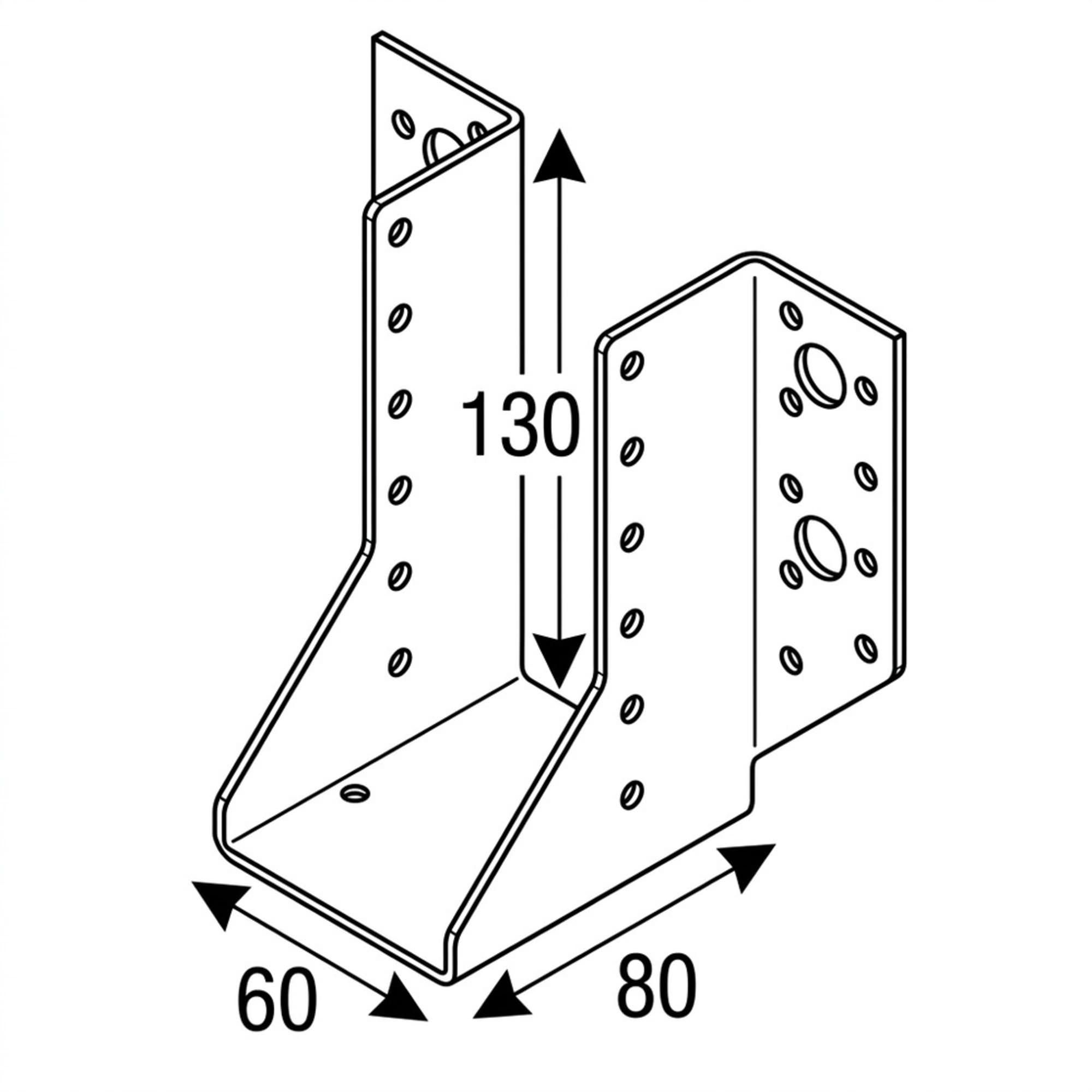

Le sabot AL-SE060130 présente des dimensions précises pour une intégration parfaite dans vos projets de charpente. Ses ailes extérieures sont pré-percées pour faciliter la fixation : l'aile 1 dispose de 18 trous de diamètre 5 mm et 4 trous de diamètre 13 mm, tandis que l'aile 2 est équipée de 10 trous de diamètre 5 mm. Cette configuration de perçage multiple offre une grande flexibilité pour l'utilisation de différents types de fixations (clous d'ancrage, vis à bois, boulons, goujons T, vis d'ancrage à béton ou scellement chimique) en fonction du support et des charges à reprendre.
Ce sabot est conçu pour des poutres d'une largeur minimale de 58 mm et maximale de 60 mm, et d'une hauteur minimale de 130 mm et maximale de 195 mm. Le développement du sabot est de 320 mm, avec une épaisseur de tôle de 2,0 mm. Il est important de noter que les valeurs caractéristiques de charge (F1 bas, F1 haut, F2 lat) varient en fonction du type de clouage (total ou partiel) et du type de fixations utilisées. Par exemple, en clouage total bois sur bois avec des clous 4,0x40, le sabot peut supporter une charge F1 bas de 19,7 kN et une charge F2 latérale de 5,7 kN. Avec des clous 4,0x60, ces valeurs passent à 16,5 kN et 3,9 kN respectivement.
Matériau et Finition
Le sabot de charpente Alsafix AL-SE060130 est fabriqué en acier galvanisé à chaud, avec une épaisseur de zinc d'environ 20 µm (correspondant à une galvanisation de 275 g/m² des deux côtés). Ce traitement de surface confère au sabot une excellente résistance à la corrosion, le rendant adapté à une utilisation dans des environnements variés. L'acier utilisé correspond aux qualités S 250 GD ou S 280 GD + Z (min Z275) selon la norme EN 10326:2004, garantissant une haute performance mécanique et une durabilité exceptionnelle. Une option en acier inoxydable (1.4301, 1.4401, 1.4541 ou 1.4571 selon EN 10088:1997) est également disponible sur demande pour des applications spécifiques nécessitant une résistance accrue à la corrosion.
Domaines d'Application
Ce sabot à ailes extérieures est un connecteur polyvalent, idéal pour une large gamme d'applications dans la construction bois. Il est parfaitement adapté pour le support de solives, pannes et poutres, qu'elles soient en bois massif, bois composite ou bois lamellé-collé. Le porteur peut également être constitué de bois massif, bois composite, bois lamellé-collé, ainsi que d'acier ou de béton, offrant ainsi une grande flexibilité pour diverses configurations structurelles. Il peut également être utilisé pour le renforcement d'assemblages existants, améliorant la stabilité et la capacité de charge des structures.
Avantages Clés
- Stabilité Structurelle Optimale : Grâce à sa conception, la section du bois n'est pas affaiblie, permettant une participation intégrale à la statique de l'assemblage et assurant une stabilité structurelle supérieure.
- Portées Accrues : La préservation de la section du bois permet de réaliser des portées sensiblement plus grandes à section de bois égale, optimisant ainsi l'utilisation des matériaux.
- Installation Rapide et Simple : Ne nécessitant pas de fraisage spécifique, le sabot facilite et accélère le processus d'installation, réduisant les coûts de main-d'oeuvre.
- Polyvalence des Fixations : Les multiples perçages permettent l'utilisation d'une variété de fixations adaptées à différents supports (bois, acier, béton, maçonnerie) et exigences de charge.
- Conformité et Sécurité : Agrée par les organismes de contrôle technique du bâtiment (ATE, CE), ce produit garantit une fiabilité et une sécurité maximales pour vos constructions.
- Résistance à la Corrosion : Le traitement de galvanisation à chaud assure une protection efficace contre la corrosion, prolongeant la durée de vie du sabot et de la structure.
Conditionnement
Le sabot de charpente Alsafix AL-SE060130 est vendu à l'unité. Pour des commandes en volume, veuillez consulter les options de conditionnement disponibles auprès de votre distributeur Alsafix. Chaque sabot est identifié par sa référence AL-SE060130, garantissant la traçabilité et la conformité du produit.
