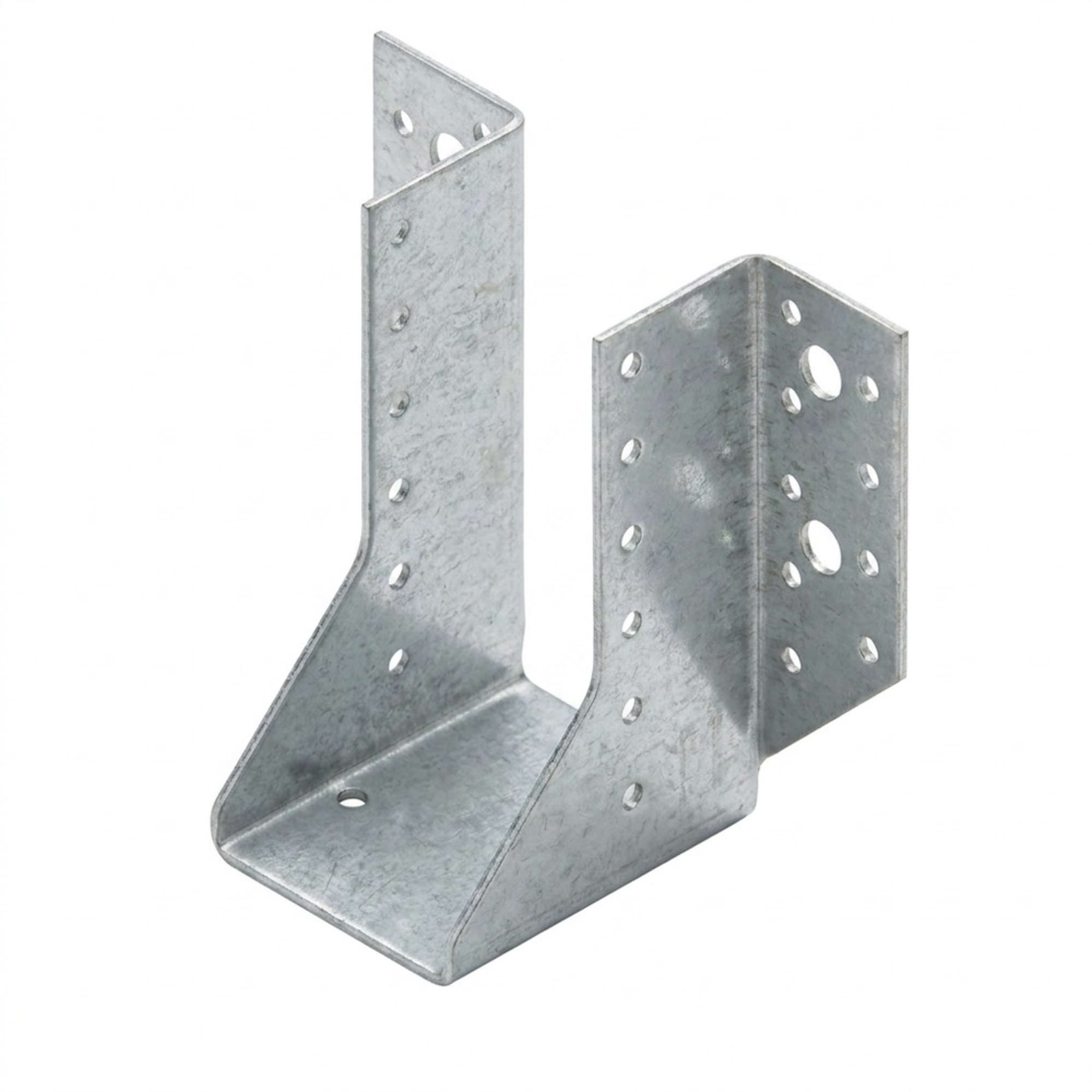

Présentation du Sabot de Charpente à Ailes Extérieures Alsafix AL-SE064088
Le sabot de charpente à ailes extérieures Alsafix AL-SE064088 est un connecteur métallique essentiel pour la réalisation d'assemblages robustes et fiables dans les structures en bois. Conçu pour remplacer avantageusement les techniques traditionnelles comme le tenon et la mortaise, ce sabot permet de préserver l'intégrité de la section du bois, assurant ainsi une participation intégrale à la statique de l'ouvrage. Il en résulte la possibilité de réaliser des portées sensiblement plus grandes pour une section de bois équivalente, optimisant ainsi l'utilisation des matériaux et la conception structurelle.

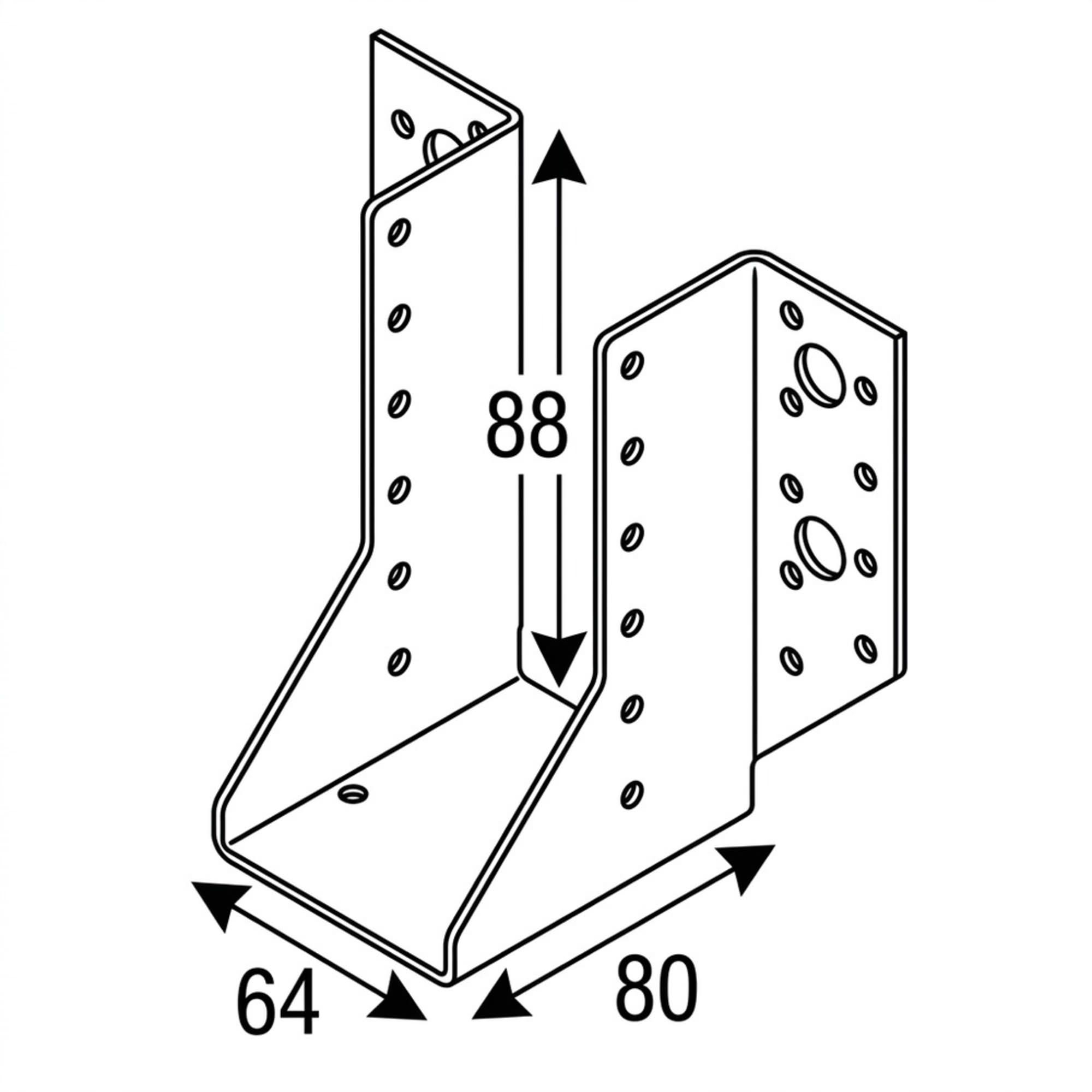

Ce modèle spécifique, le AL-SE064088, présente des dimensions précises de 80 mm de profondeur, 64 mm de largeur et 88 mm de hauteur, avec une épaisseur de tôle de 2,0 mm. Il est agréé par les organismes de contrôle technique du bâtiment, garantissant sa conformité aux normes de sécurité et de performance les plus strictes. Sa conception à ailes extérieures facilite une installation rapide et simple, sans nécessiter de fraisage spécifique du bois, ce qui contribue à la fiabilité globale de la structure.
Caractéristiques Techniques Détaillées
- Dimensions (P x l x H x ép) : 80 x 64 x 88 x 2,0 mm. Ces dimensions sont optimisées pour des sections de bois spécifiques, offrant un ajustement parfait et une répartition efficace des charges.
- Aile 1 (Porteur) : Cette aile est équipée de 10 trous d'un diamètre de 5 mm et de 2 trous d'un diamètre de 13 mm. Cette configuration de perçage multiple permet une fixation solide et polyvalente sur le support principal (porteur), qu'il s'agisse de bois massif, bois composite, bois lamellé-collé, acier ou béton. Les trous de différents diamètres offrent une flexibilité dans le choix des fixations (clous, vis, boulons, goujons, scellement chimique).
- Aile 2 (Porté) : L'aile destinée à la fixation de l'élément porté (solive, panne, poutre) dispose de 8 trous d'un diamètre de 5 mm. Ce nombre de trous assure une répartition adéquate des efforts et une liaison sécurisée entre le sabot et l'élément porté.
- Agrément : Le sabot AL-SE064088 est un produit certifié ATE (Agrément Technique Européen) et CE, attestant de sa conformité aux exigences essentielles de la Directive Produits de Construction et de sa performance structurelle.
- Installation : La conception à ailes extérieures permet une installation rapide et simple, réduisant le temps de pose et la complexité des travaux. L'absence de fraisage spécifique du bois simplifie également le processus.
Matériau et Finition

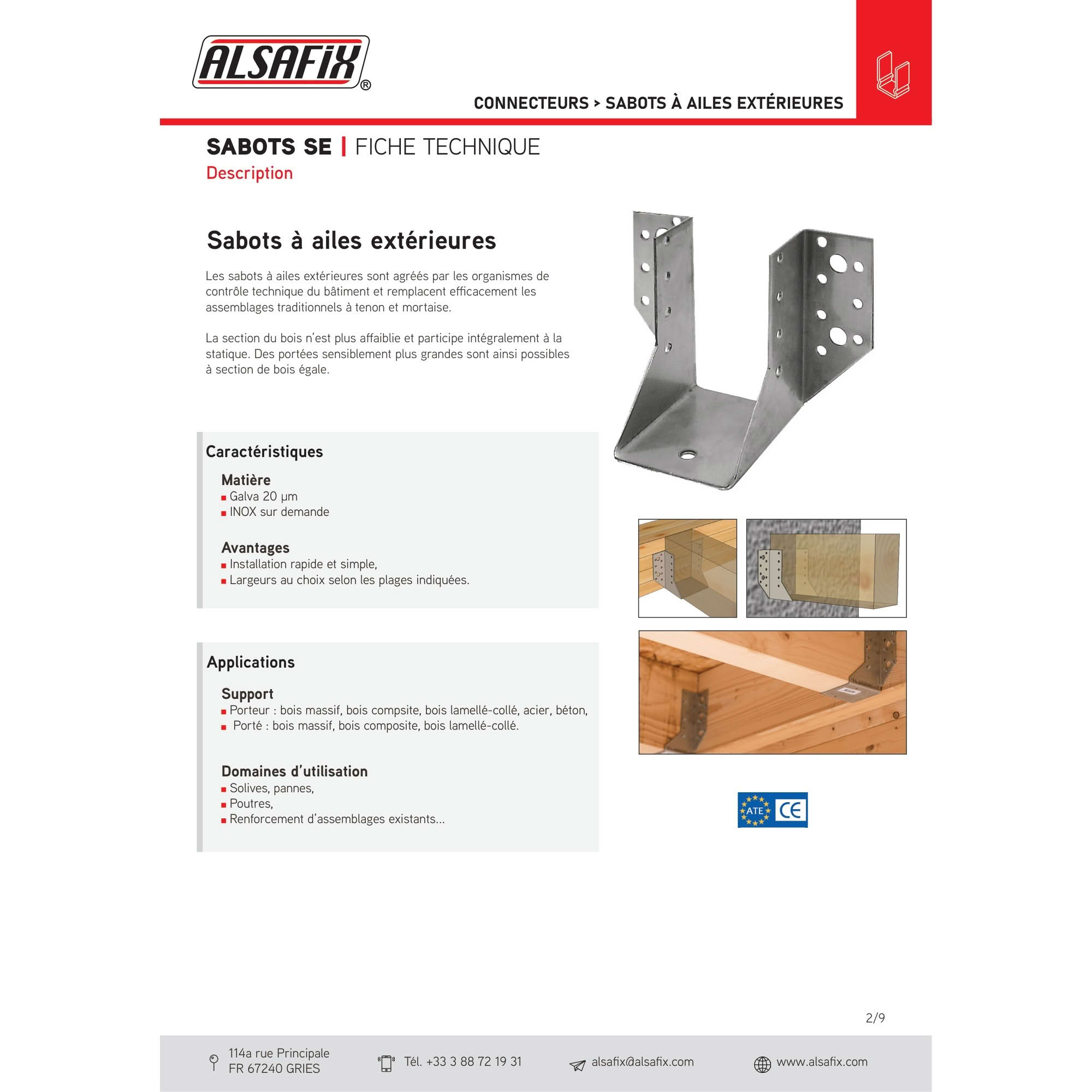

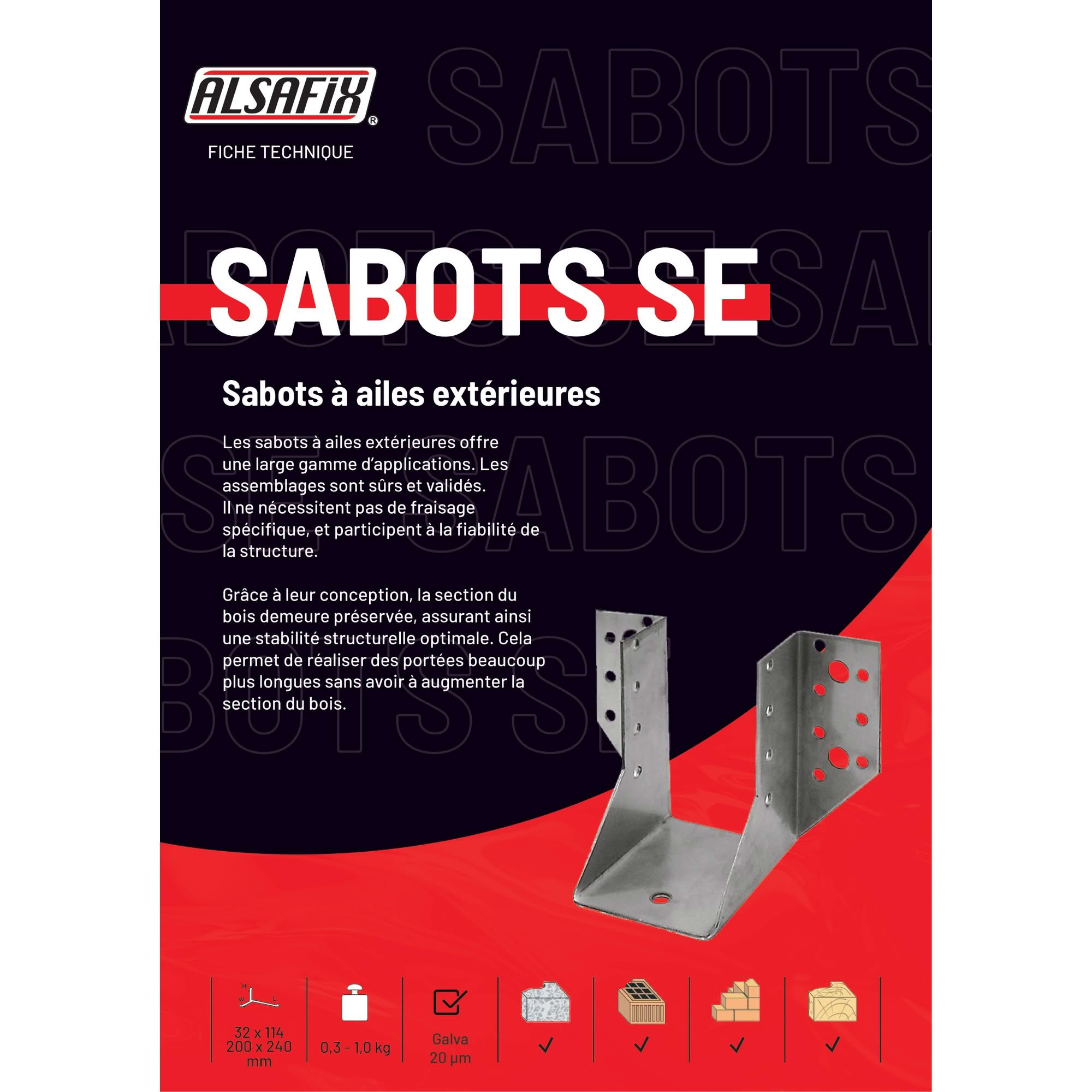

Le sabot de charpente Alsafix AL-SE064088 est fabriqué en acier galvanisé. La galvanisation est un processus qui consiste à recouvrir l'acier d'une couche de zinc, offrant une excellente protection contre la corrosion. Cette finition est essentielle pour garantir la longévité et la durabilité du connecteur, même dans des environnements soumis à l'humidité ou à des variations climatiques. La fiche technique mentionne une galvanisation de 20 µm, correspondant à une protection de 275 g/m² des deux côtés, conformément aux normes EN 10326:2004 (qualités S 250 GD ou S 280 GD + Z (min Z275)). Une option en acier inoxydable (1.4301, 1.4401, 1.4541 ou 1.4571 selon EN 10088:1997) est également disponible sur demande pour des applications nécessitant une résistance à la corrosion encore supérieure.
Domaines d'Application
Ce sabot de charpente est un élément polyvalent, adapté à une large gamme d'applications dans la construction bois et mixte :
- Assemblage de solives : Idéal pour la fixation de solives sur des poutres principales, qu'elles soient en bois massif, bois composite, bois lamellé-collé, acier ou béton.
- Fixation de pannes : Permet de raccorder efficacement les pannes aux éléments porteurs de la charpente.
- Raccordement de poutres : Utilisé pour l'assemblage de poutres secondaires sur des poutres maîtresses.
- Renforcement d'assemblages existants : Peut être employé pour consolider des assemblages traditionnels ou pour réparer des structures existantes.
- Supports variés : Le sabot peut être fixé sur des porteurs en bois massif, bois composite, bois lamellé-collé, acier et béton, et recevoir des portés en bois massif, bois composite et bois lamellé-collé.
Avantages Clés
- Stabilité Structurelle Optimale : En évitant l'affaiblissement de la section du bois, le sabot permet à l'intégralité du matériau de participer à la statique, augmentant ainsi la stabilité et la capacité portante de la structure.
- Portées Accrues : Grâce à la préservation de la section du bois, il est possible de réaliser des portées significativement plus longues sans avoir à augmenter la section des éléments en bois.
- Installation Simplifiée : L'absence de fraisage spécifique et la conception à ailes extérieures facilitent et accélèrent le processus de pose, réduisant les coûts de main-d'oeuvre.
- Polyvalence : Compatible avec une grande variété de matériaux de support et d'éléments portés, offrant une flexibilité de conception.
- Conformité et Sécurité : Les agréments ATE et CE garantissent que le produit répond aux normes de qualité et de sécurité européennes, offrant une tranquillité d'esprit aux professionnels et aux utilisateurs finaux.
- Durabilité : La finition galvanisée assure une excellente résistance à la corrosion, prolongeant la durée de vie de l'assemblage et de la structure.
Conditionnement
Le sabot de charpente Alsafix AL-SE064088 est généralement vendu à l'unité ou en lots, selon les besoins des projets. Pour des informations précises sur le conditionnement, il est recommandé de consulter la fiche produit ou de contacter le service commercial d'Alsafix. Les fixations (clous, vis, boulons, etc.) ne sont généralement pas incluses et doivent être commandées séparément, en fonction du type de support et des exigences de charge de l'application.
