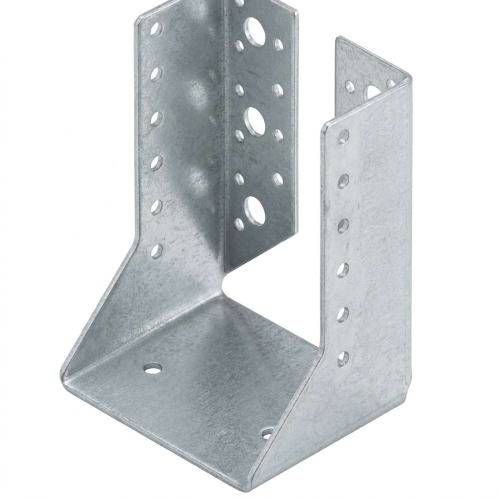

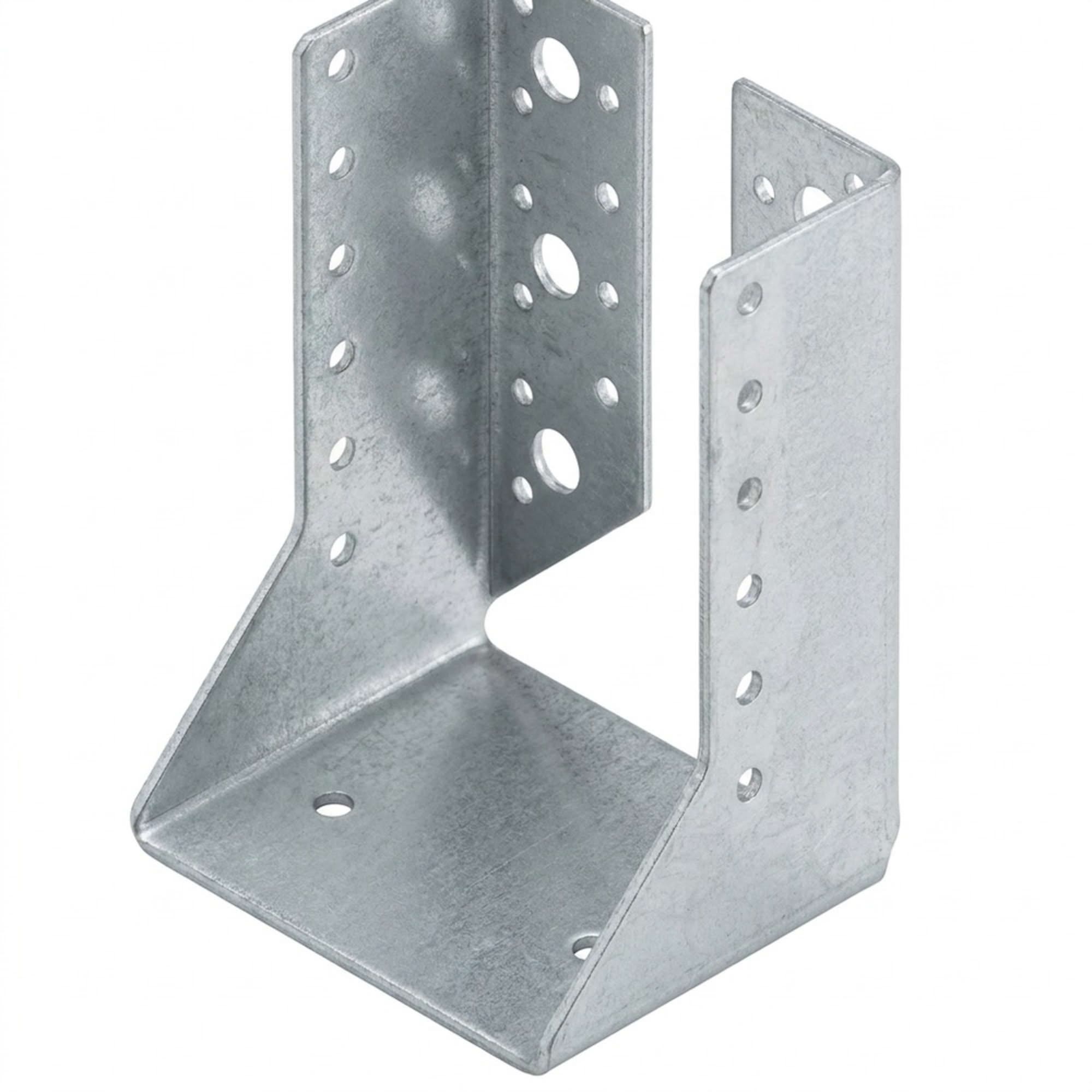

Présentation du Sabot de Charpente à Ailes Intérieures Alsafix AL-SI140210
Le sabot de charpente à ailes intérieures Alsafix AL-SI140210 est un élément de fixation essentiel pour la réalisation de structures bois robustes et esthétiques. Conçu pour des assemblages discrets et performants, ce sabot permet de connecter efficacement des éléments de charpente, tels que des solives ou des pannes, à une poutre maîtresse ou à un poteau. Sa conception spécifique avec des ailes pliées vers l'intérieur offre l'avantage d'une fixation invisible une fois l'assemblage réalisé, contribuant ainsi à l'intégrité visuelle de l'ouvrage. Ce modèle se distingue par ses dimensions précises de 80 mm de profondeur, 140 mm de largeur, 210 mm de hauteur et une épaisseur de tôle de 2,5 mm, le rendant adapté à une large gamme d'applications dans la construction bois.
Fabriqué par Alsafix, une marque reconnue pour la qualité de ses solutions de fixation, ce sabot bénéficie d'une conception rigoureuse et d'une fabrication conforme aux normes européennes. Il est certifié ATE (Agrément Technique Européen) et marqué CE, attestant de sa conformité aux exigences essentielles de sécurité et de performance. Sa finition galvanisée lui confère une excellente résistance à la corrosion, prolongeant ainsi la durée de vie de l'assemblage, même dans des environnements exigeants. L'utilisation de ce type de sabot est particulièrement recommandée pour les assemblages en angle ou lorsque la discrétion des fixations est primordiale.
Caractéristiques Techniques Détaillées

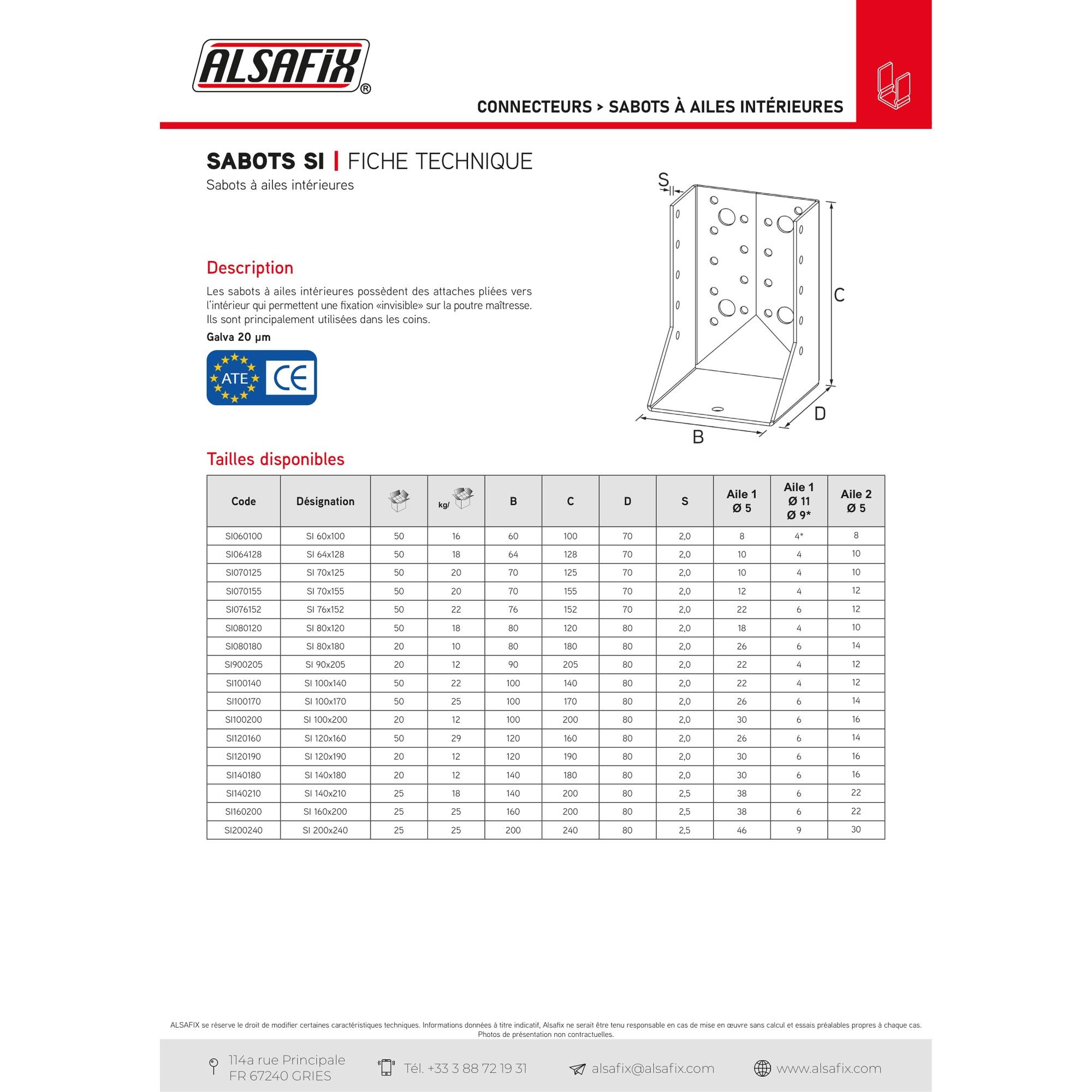

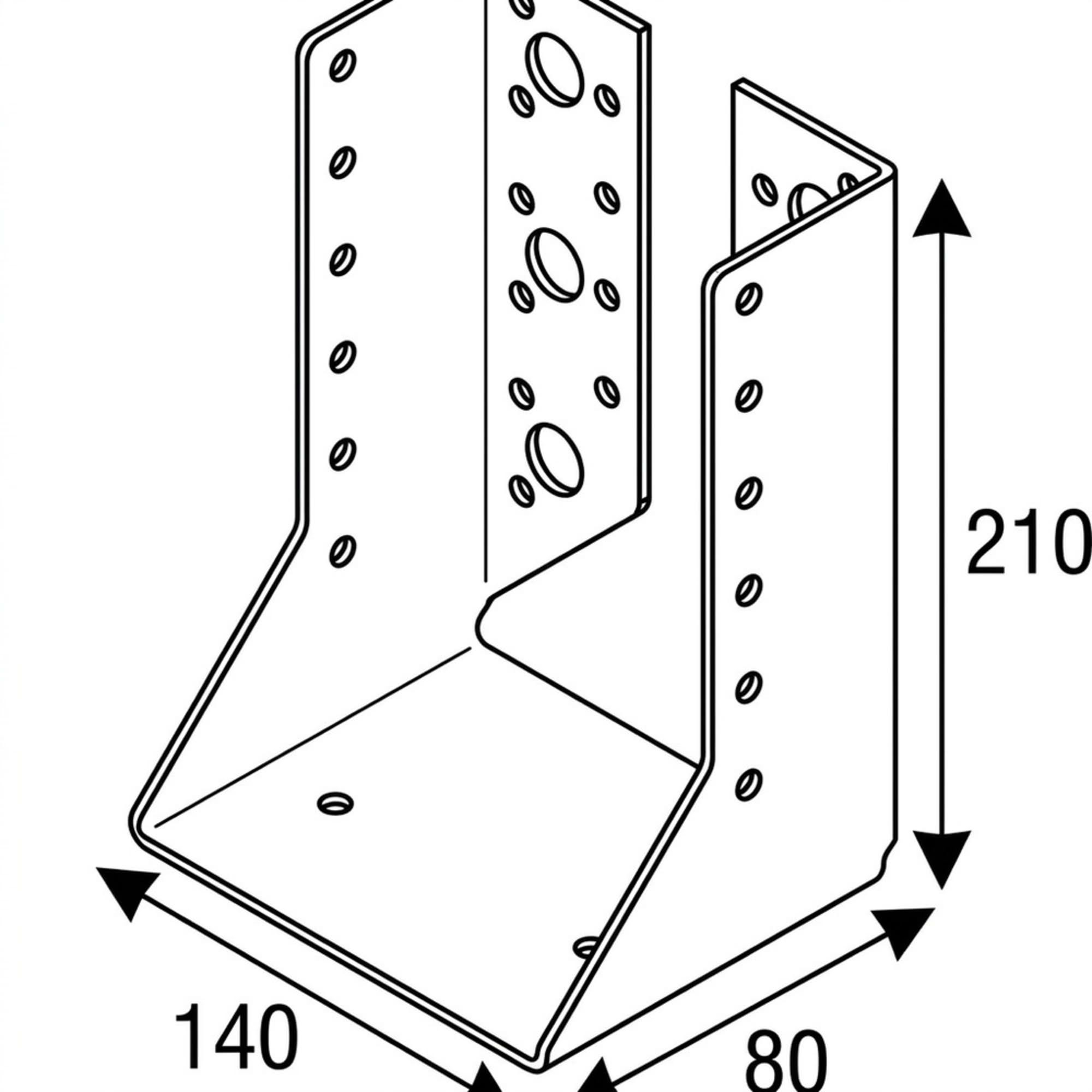

Le sabot de charpente Alsafix AL-SI140210 présente des caractéristiques techniques précises qui garantissent sa performance et sa facilité d'installation. Ses dimensions nominales sont les suivantes : Profondeur (P) de 80 mm, Largeur (l) de 140 mm, Hauteur (H) de 210 mm et une épaisseur de tôle (ép) de 2,5 mm. Ces dimensions sont optimisées pour s'adapter à des sections de bois courantes tout en offrant une surface de contact suffisante pour une répartition efficace des charges.
La particularité de ce sabot réside dans la configuration de ses ailes intérieures et de leur pré-perçage. L'aile 1, destinée à être fixée sur la poutre maîtresse, est équipée de 32 trous d'un diamètre de 5 mm et de 8 trous d'un diamètre de 13 mm. Cette diversité de perçages permet une grande flexibilité dans le choix des fixations (clous annelés, tirefonds, boulons) en fonction des contraintes de charge et du type de bois. L'aile 2, qui reçoit l'élément à fixer (solive, panne), dispose de 18 trous d'un diamètre de 5 mm. La présence de multiples trous de petit diamètre facilite le clouage ou le vissage, tandis que les trous de plus grand diamètre sur l'aile principale sont conçus pour des fixations plus robustes, capables de reprendre des efforts importants. La disposition des trous est étudiée pour optimiser la résistance de l'assemblage aux efforts de cisaillement et de soulèvement.
Matériau et Finition
Le sabot AL-SI140210 est fabriqué à partir d'acier de haute qualité, garantissant sa résistance mécanique et sa durabilité. Le matériau est ensuite soumis à un traitement de galvanisation. La galvanisation est un procédé qui consiste à recouvrir l'acier d'une couche de zinc, offrant une protection efficace contre la corrosion. Cette finition est essentielle pour les applications en extérieur ou dans des environnements humides, où les éléments métalliques sont exposés aux intempéries et à l'oxydation. La couche de zinc agit comme une barrière protectrice et sacrifie, protégeant l'acier sous-jacent même en cas de rayure superficielle. Cette caractéristique assure une longévité accrue au sabot et, par extension, à l'ensemble de la structure bois.
Domaines d'Application
Ce sabot de charpente à ailes intérieures est particulièrement adapté à une multitude d'applications dans le domaine de la construction bois. Il est idéal pour la réalisation de planchers, de toitures, de mezzanines, de terrasses en bois et de structures de maisons à ossature bois. Sa conception avec des ailes intérieures le rend particulièrement pertinent pour les assemblages où l'esthétique est un critère important, permettant de masquer les fixations et de conserver l'aspect naturel du bois. Il est fréquemment utilisé pour la fixation de solives sur des poutres, de pannes sur des chevrons, ou pour la création de jonctions d'angle robustes et discrètes. Sa polyvalence en fait un choix privilégié pour les charpentiers professionnels comme pour les particuliers avertis réalisant des projets de construction ou de rénovation.
Avantages du Sabot AL-SI140210
Les avantages de l'utilisation du sabot Alsafix AL-SI140210 sont multiples. Premièrement, son design à ailes intérieures garantit une fixation invisible, préservant ainsi l'esthétique des structures bois. Deuxièmement, sa certification ATE et CE assure une conformité aux normes européennes, gage de sécurité et de performance. Troisièmement, la galvanisation du matériau offre une excellente résistance à la corrosion, prolongeant la durée de vie de l'assemblage. Quatrièmement, la multiplicité des trous de fixation (diamètres 5 mm et 13 mm) offre une grande flexibilité dans le choix des connecteurs et permet d'adapter la résistance de l'assemblage aux charges spécifiques. Enfin, sa robustesse et sa facilité de mise en oeuvre en font une solution efficace et fiable pour tous les projets de charpente, qu'ils soient neufs ou en rénovation. Il permet des assemblages rapides et solides, réduisant le temps de montage sur chantier tout en garantissant une qualité structurelle élevée.
Conditionnement
Le sabot de charpente à ailes intérieures Alsafix AL-SI140210 est généralement vendu à l'unité ou en lots, selon les besoins des professionnels et des particuliers. Le conditionnement est conçu pour protéger le produit durant le transport et le stockage, assurant qu'il arrive en parfait état sur le chantier. Les informations relatives au produit, telles que les dimensions, le numéro de référence (AL-SI140210) et les certifications, sont clairement indiquées sur l'emballage ou l'étiquette. Il est recommandé de stocker les sabots dans un endroit sec et à l'abri des intempéries pour préserver leur finition galvanisée avant utilisation.
