Présentation de la Cheville Métallique à Expansion Alsafix GC D. 10 x M6 x Lt. 75 mm
Découvrez le lot de 50 chevilles métalliques à expansion Alsafix GC, référence CGC10101, spécialement conçues pour les fixations de charges lourdes. Cette cheville de diamètre 10 mm, avec un filetage M6 et une longueur de 75 mm, est un élément essentiel pour tout professionnel ou bricoleur exigeant en matière de sécurité et de performance. La gamme Cheville GC d'Alsafix est reconnue pour sa robustesse et sa fiabilité, offrant une solution d'ancrage optimale dans divers matériaux de support.

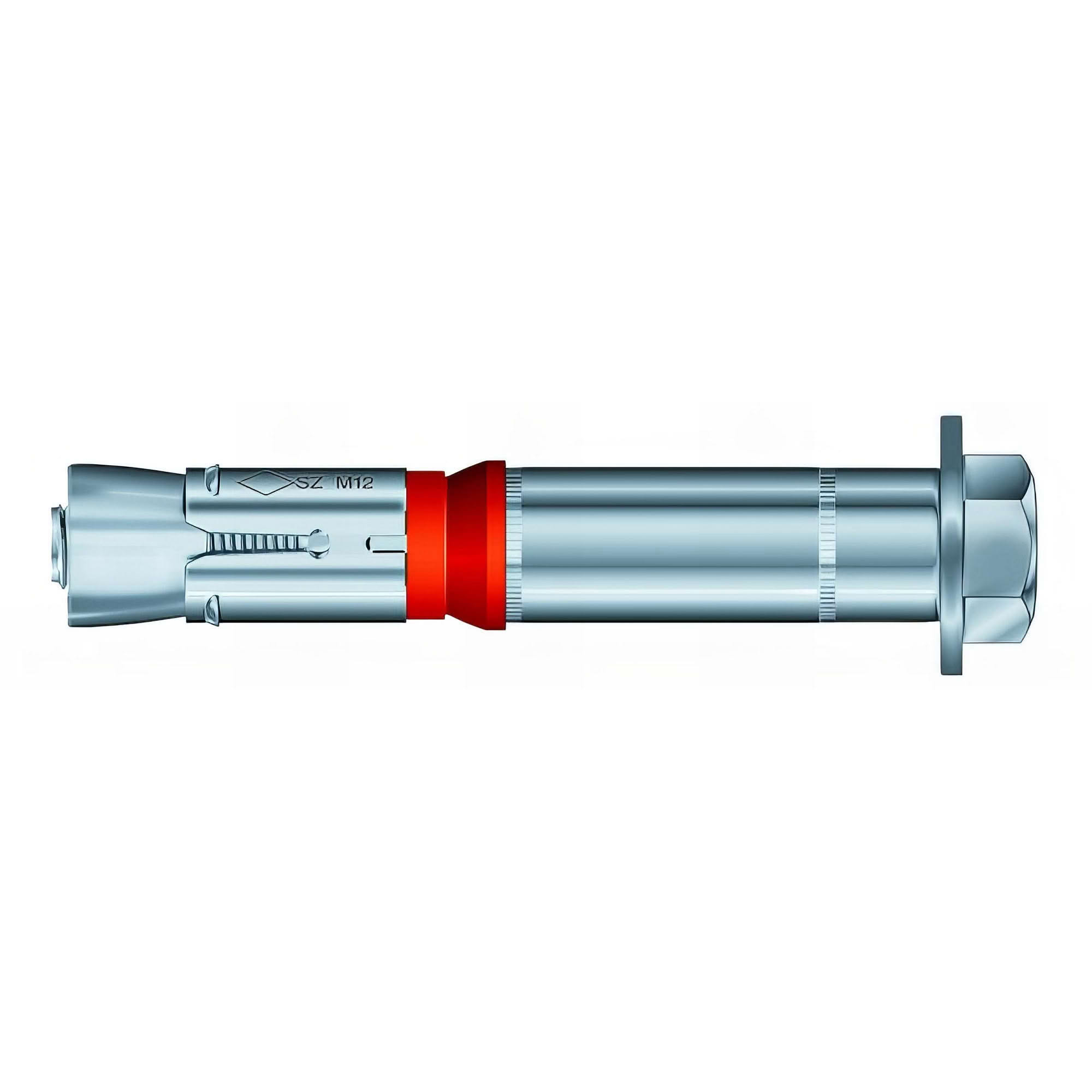

La cheville GC D. 10 x M6 x Lt. 75 mm est une cheville à tête hexagonale (TH), idéale pour des applications nécessitant une grande résistance au cisaillement et à la traction. Son installation se fait par serrage avec une clé SW 10, garantissant une expansion contrôlée et une fixation solide. Elle est adaptée pour une utilisation dans le béton fissuré et non fissuré, le béton léger, les hourdis, la brique et la pierre naturelle, ce qui en fait un produit polyvalent pour de nombreux projets de construction et de rénovation.
Ce produit est conforme aux normes européennes les plus strictes, comme en témoignent ses certifications ATE et CE, ainsi que son agrément pour la résistance au feu (F120) et son approbation pour une utilisation sous action sismique (catégorie C1 pour les M16-M20). Ces certifications attestent de la qualité et de la sécurité de la cheville Alsafix GC, même dans les conditions les plus exigeantes.

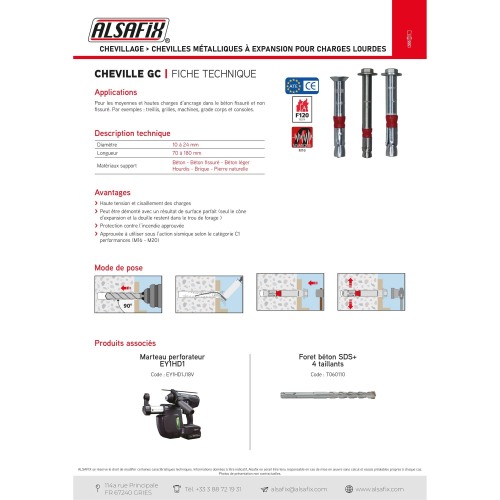

Caractéristiques Techniques Détaillées
- Diamètre de la cheville : 10 mm
- Type de filetage : M6
- Longueur de la cheville : 75 mm
- Profondeur d'ancrage (hef) : 50 mm
- Diamètre de perçage : 10 mm
- Profondeur de perçage (hi) : 65 mm
- Épaisseur maximale de la pièce à fixer (tfix) : 10 mm (percer à 2 mm de plus la pièce à fixer)
- Couple de serrage recommandé (Tinst) : 15 Nm
- Ouverture de clé : SW 10
- État Limite de Service (ELS) : Varie de 240 à 7300 daN selon le diamètre de la gamme utilisée. Pour cette référence spécifique (GC 10-M6/10), les charges admissibles en traction dans le béton fissuré C20/25 sont de 2,4 kN et de 7,6 kN dans le béton non fissuré C20/25. Les charges admissibles en cisaillement dans le béton fissuré/non fissuré C20/25 sont de 10,3 kN.
- Agrément technique européen : ETA-02/0030
- Certification : CE, F120 (résistance au feu), RO314, ATE.
- Approuvée pour l'action sismique : Catégorie C1 (pour M16 - M20).
Matériau et Finition
Les chevilles Alsafix GC sont fabriquées à partir d'un matériau métallique robuste, conçu pour offrir une haute résistance à la corrosion et aux contraintes mécaniques. La finition soignée de la cheville assure un aspect esthétique après installation, tout en garantissant une durabilité accrue. La version standard (TH) est en acier, tandis qu'une version INOX A4 est également disponible pour les environnements nécessitant une résistance supérieure à la corrosion.
Domaines d'Application
La cheville métallique à expansion Alsafix GC D. 10 x M6 x Lt. 75 mm est idéale pour une multitude d'applications nécessitant un ancrage sûr et résistant aux charges moyennes et lourdes. Elle est particulièrement adaptée pour :
- La fixation de treillis et grilles.
- L'installation de machines et équipements industriels.
- L'ancrage de corps de garde-corps et de consoles.
- La pose de structures métalliques et de charpentes.
- Les applications dans le bâtiment et le génie civil où la sécurité est primordiale.
Elle peut être utilisée dans des matériaux tels que le béton (fissuré et non fissuré), le béton léger, les hourdis, la brique et la pierre naturelle, offrant une grande flexibilité d'utilisation sur différents chantiers.
Avantages Clés
- Haute performance : Offre une excellente résistance à la traction et au cisaillement, garantissant une fixation ultra-sécurisée pour les charges lourdes.
- Polyvalence : Adaptée à une large gamme de matériaux de support, y compris le béton fissuré et non fissuré, la brique et la pierre naturelle.
- Sécurité certifiée : Conforme aux normes européennes (CE, ATE), avec une approbation pour la résistance au feu (F120) et l'action sismique (C1), assurant une tranquillité d'esprit.
- Facilité d'installation : Le serrage avec une clé SW 10 permet une mise en oeuvre simple et efficace.
- Démontable : La cheville peut être retirée, laissant une surface propre et intacte, car seul le cône d'expansion et la douille restent dans le trou de forage.
- Aspect fini : La conception de la cheville assure un résultat esthétique après installation.
Conditionnement
Ce produit est livré en lot de 50 chevilles, conditionnement optimal pour les professionnels et les projets de grande envergure. Chaque cheville est unitaire et prête à l'emploi, facilitant la gestion des stocks et la mise en oeuvre sur site.
