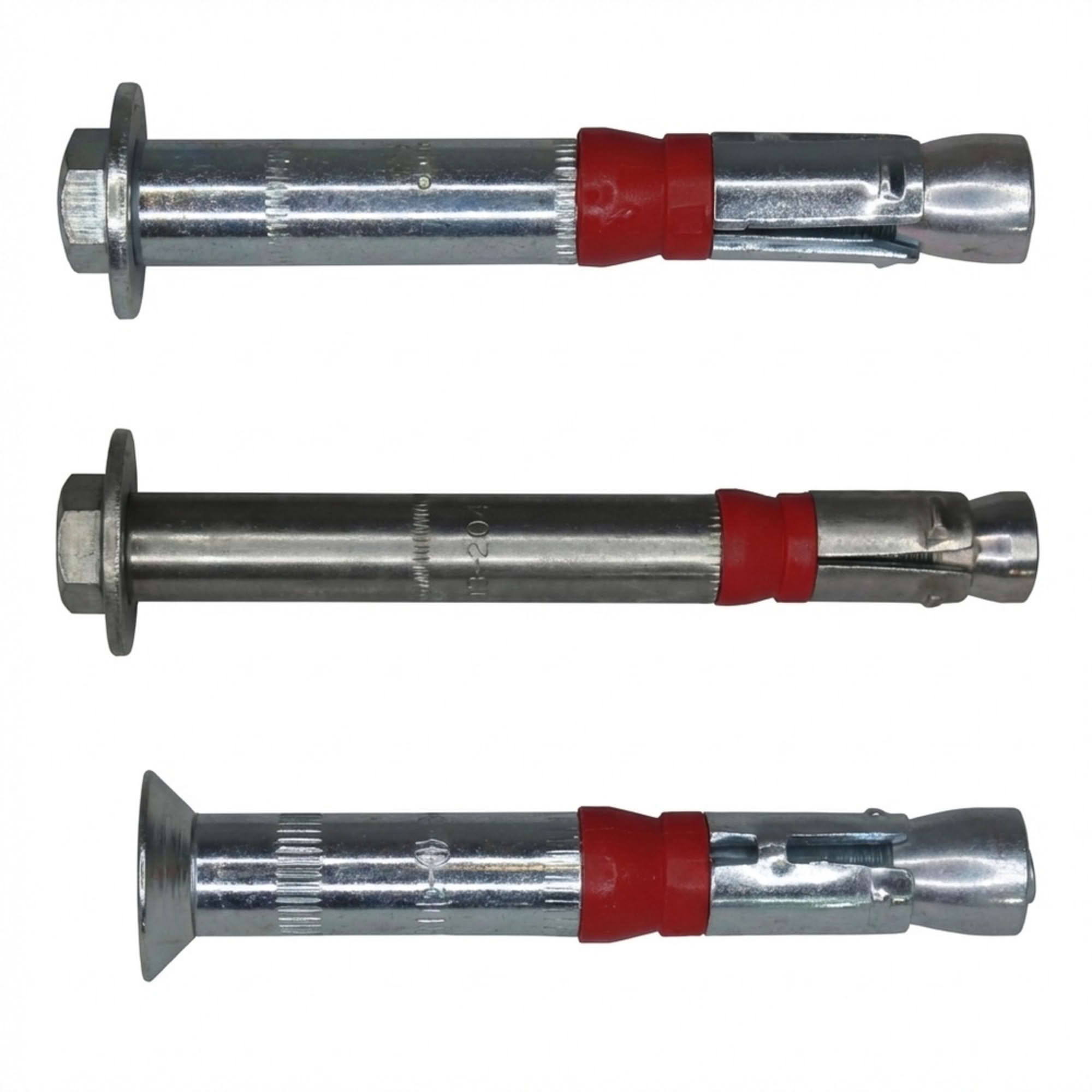

Présentation du produit : Cheville Métallique à Expansion Alsafix GC D. 12 x M8 x Lt. 85 mm
Découvrez la cheville métallique à expansion Alsafix GC, référence CGC12101, un élément de fixation essentiel pour vos projets nécessitant une résistance élevée aux charges. Conçue pour ancrer solidement des éléments dans des matériaux de construction variés, cette cheville de diamètre 12 mm et de longueur 85 mm est dotée d'un filetage M8, offrant une solution robuste et fiable pour les applications les plus exigeantes. Idéale pour les professionnels du bâtiment et les bricoleurs avertis, elle assure une fixation durable et sécurisée.
La cheville Alsafix GC est spécifiquement développée pour les moyennes et hautes charges d'ancrage. Sa conception à expansion garantit une prise optimale dans le matériau support, minimisant les risques de desserrage ou de défaillance. Chaque lot contient 50 chevilles, vous permettant de réaliser des projets d'envergure avec un stock suffisant. Sa polyvalence et ses performances en font un choix privilégié pour une multitude d'installations, des plus courantes aux plus critiques.
Caractéristiques Techniques Détaillées
- Désignation : GC 12-M8/10
- Diamètre de la cheville : 12 mm
- Longueur de la cheville : 85 mm
- Diamètre de perçage : 12 mm. Il est recommandé de percer la pièce à fixer à 2 mm de plus que son épaisseur pour un ajustement optimal.
- Filetage : M8
- Épaisseur de la pièce à fixer (tfix) : 10 mm.
- Couple de serrage (Tinst) : 30 Nm.
- Ouverture de clé (SW) : 13 mm pour le serrage.
- Profondeur d'ancrage (hef) : 60 mm.
- Profondeur du trou foré (hi) : 80 mm.
- Charges admissibles : Les charges admissibles varient de 240 daN à 7300 daN (État Limite de Service - ELS), selon le diamètre de la gamme utilisée et le type de béton. Pour cette référence spécifique (SZ 12 M8), en béton fissuré C20/25, la charge admissible en traction est de 5,7 kN et en cisaillement de 15,9 kN. En béton non fissuré C20/25, la charge admissible en traction est de 9,5 kN et en cisaillement de 17,1 kN.
Matériau et Finition
La cheville Alsafix GC est fabriquée à partir de matériaux robustes garantissant une excellente durabilité et une haute résistance à la corrosion et aux contraintes mécaniques. Son aspect fini contribue à une installation esthétique et professionnelle. La conception métallique assure une intégrité structurelle même sous des charges importantes, offrant une grande résistance au cisaillement et à la traction.
Domaines d'Application
Cette cheville est conçue pour des applications de moyennes et hautes charges d'ancrage dans divers matériaux de support, y compris :
- Béton (fissuré et non fissuré)
- Béton léger
- Hourdis
- Brique
- Pierre naturelle
Elle est idéale pour la fixation de :
- Treillis et grilles
- Machines industrielles
- Corps de garde-corps
- Consoles et supports lourds
- Structures métalliques
- Éléments nécessitant une grande résistance au cisaillement.
Avantages Clés
- Haute Résistance : Offre une excellente résistance à la tension et au cisaillement des charges, assurant une fixation ultra-sécurisée.
- Polyvalence : Compatible avec une large gamme de matériaux de support, y compris le béton fissuré et non fissuré, la brique et la pierre naturelle.
- Démontable : Peut être retirée avec un résultat de surface parfait ; seul le cône d'expansion et la douille restent dans le trou de forage, facilitant d'éventuelles modifications ou démontages.
- Sécurité Incendie : Bénéficie d'une protection contre l'incendie approuvée, augmentant la sécurité des installations.
- Performance Sismique : Approuvée pour une utilisation sous l'action sismique selon la catégorie C1 (pour les versions M16 à M20), garantissant une tenue fiable dans les zones à risque.
- Qualité Certifiée : Produit conforme aux normes F120, RO314, ATE (Agrément Technique Européen) et CE, attestant de sa haute qualité et de sa fiabilité.
Conditionnement
Le produit est livré en boîte de 50 chevilles métalliques à expansion, référence CGC12101. Ce conditionnement est adapté pour les professionnels et les projets nécessitant un volume important de fixations, assurant un approvisionnement efficace sur le chantier.
