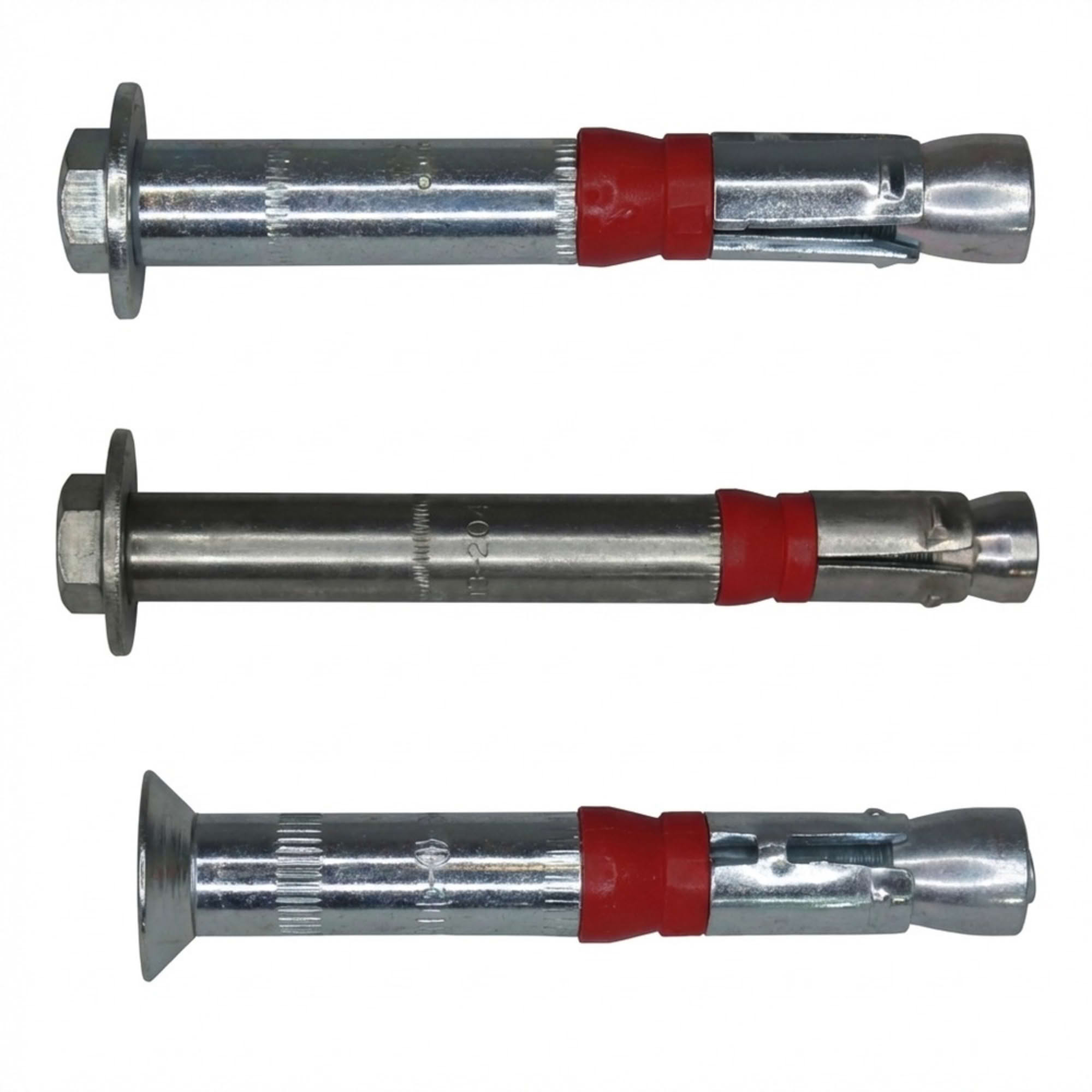

Présentation du produit : Cheville métallique à expansion Alsafix GC D. 12 x M8 x Lt. 80 mm - Tête Fraisée
Découvrez le lot de 50 chevilles métalliques à expansion Alsafix GC, modèle D. 12 x M8 x Lt. 80 mm avec tête fraisée (TF), référence CGC121TF. Conçues pour répondre aux exigences les plus strictes en matière de fixation, ces chevilles sont la solution idéale pour l'ancrage de charges moyennes et lourdes dans une variété de matériaux de construction. Leur conception robuste et leur performance certifiée en font un choix privilégié pour les professionnels du bâtiment et les applications industrielles.
La cheville Alsafix GC est un système d'ancrage polyvalent, particulièrement adapté aux situations nécessitant une résistance élevée à la traction et au cisaillement. La version à tête fraisée offre un aspect esthétique soigné et une intégration discrète une fois la fixation réalisée, la tête s'insérant parfaitement dans le support. Ce produit est livré en conditionnement de 50 unités, assurant une disponibilité suffisante pour vos projets de moyenne à grande envergure.

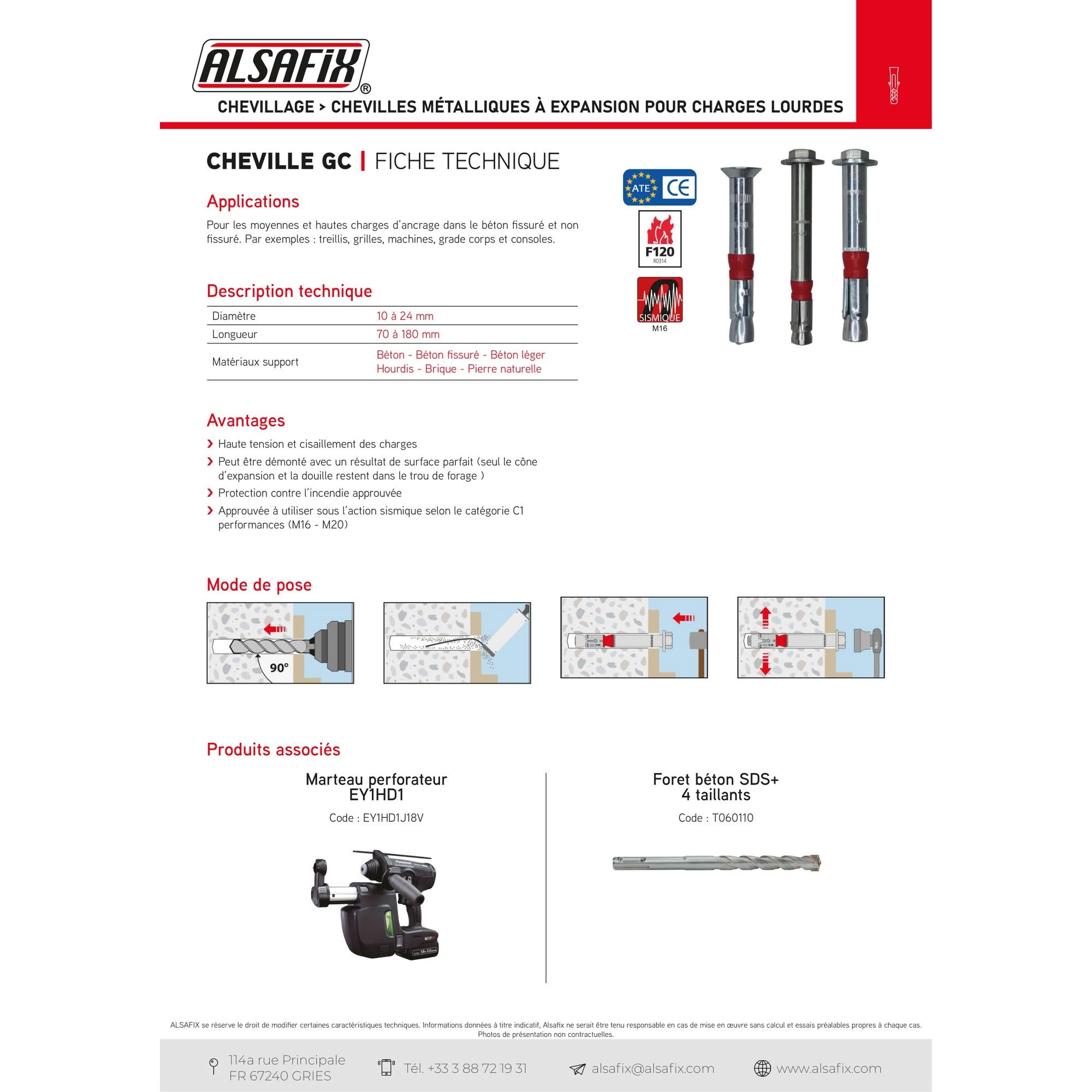

Caractéristiques techniques détaillées
- Type de cheville : Métallique à expansion pour charges lourdes.

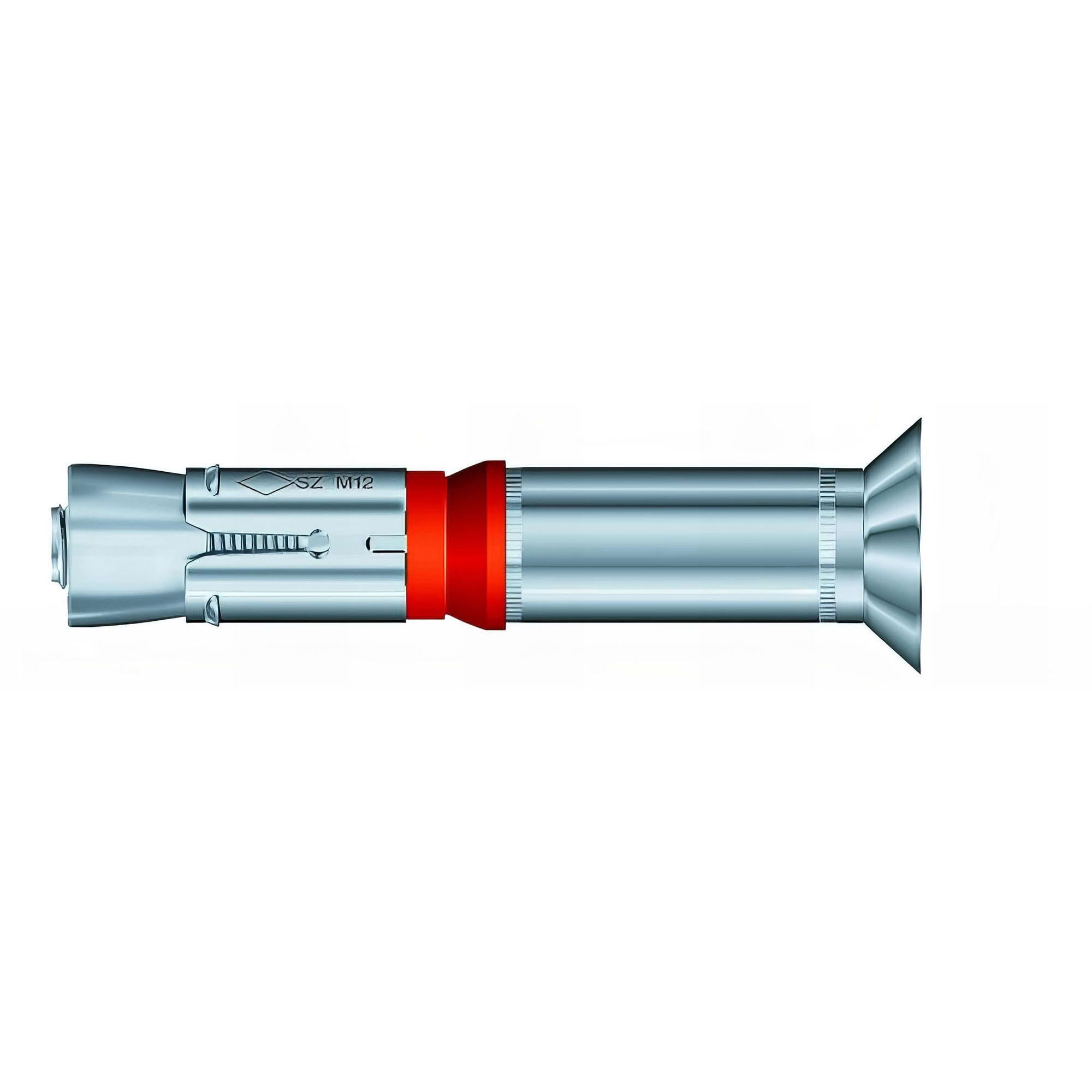

- Modèle : GC - Tête Fraisée (TF).
- Diamètre de perçage : 12 mm.
- Diamètre de la cheville : M8.
- Longueur de la cheville : 80 mm.
- Épaisseur maximale de la pièce à fixer (tfix) : 10 mm (nécessite un perçage de la pièce à 2 mm de plus, soit 12 mm).
- Couple de serrage recommandé (Tinst) : 30 Nm.
- Profondeur d'ancrage (hef) : 60 mm.
- Profondeur du trou foré (h1) : 80 mm.
- Ouverture de clé : 13 mm.
- Charges admissibles (ELS - État Limite de Service) : Varient de 240 à 7300 daN selon le diamètre de la gamme utilisée et le type de béton. Pour ce modèle spécifique (SZ 12 M8), les charges admissibles en traction dans le béton fissuré C20/25 sont de 5,7 kN et de 9,5 kN dans le béton non fissuré C20/25. Les charges admissibles en cisaillement SZ-S et SZ-SK dans le béton fissuré/non fissuré C20/25 sont de 15,9/17,1 kN.
- Certification : Agrément Technique Européen (ETA-02/0030), marquage CE, F120 (résistance au feu), R0314 (résistance sismique C1 pour M16-M20).
- Matériaux support : Béton (fissuré et non fissuré), béton léger, hourdis, brique, pierre naturelle.
Matériau et finition
Ces chevilles sont fabriquées à partir d'un métal robuste, garantissant une durabilité et une résistance exceptionnelles. La finition de la tête fraisée assure un aspect esthétique et une intégration affleurante avec la surface du matériau à fixer, ce qui est particulièrement apprécié dans les applications où l'esthétique est un critère important. La conception de la cheville permet une expansion fiable et sécurisée dans le matériau de support, assurant une tenue optimale même sous des charges dynamiques ou sismiques.
Domaines d'application
La cheville Alsafix GC D. 12 x M8 x Lt. 80 mm TF est conçue pour une large gamme d'applications de fixation de charges moyennes et lourdes. Elle est particulièrement adaptée pour :
- La fixation de treillis et de grilles.
- L'ancrage de machines industrielles.
- L'installation de corps de grade et de consoles.
- Les structures nécessitant une grande résistance au cisaillement.
- Les applications en béton fissuré et non fissuré, béton léger, hourdis, brique et pierre naturelle.
- Les projets exigeant une protection contre l'incendie (certification F120) et une résistance sismique (catégorie C1 pour M16-M20).
Avantages
- Haute performance : Offre une excellente résistance à la tension et au cisaillement, même dans des conditions exigeantes.
- Polyvalence : Compatible avec une multitude de matériaux de construction, y compris le béton fissuré et non fissuré.
- Démontage propre : Permet un démontage avec un résultat de surface parfait, seul le cône d'expansion et la douille restant dans le trou de forage.
- Sécurité certifiée : Approuvée pour la protection contre l'incendie (F120) et l'action sismique (catégorie C1 pour M16-M20), garantissant une fiabilité accrue.
- Esthétique : La tête fraisée assure une finition affleurante et discrète, idéale pour les applications visibles.
- Facilité de pose : Le serrage s'effectue simplement avec une clé de 13 mm, et le diamètre de perçage de 12 mm est standard.
Conditionnement
Le produit est conditionné en boîte de 50 chevilles métalliques à expansion Alsafix GC D. 12 x M8 x Lt. 80 mm - Tête Fraisée (TF), référence CGC121TF. Ce conditionnement est idéal pour les professionnels et les projets nécessitant un volume important de fixations, assurant un excellent rapport qualité-prix et une gestion optimisée des stocks sur chantier.
