Présentation

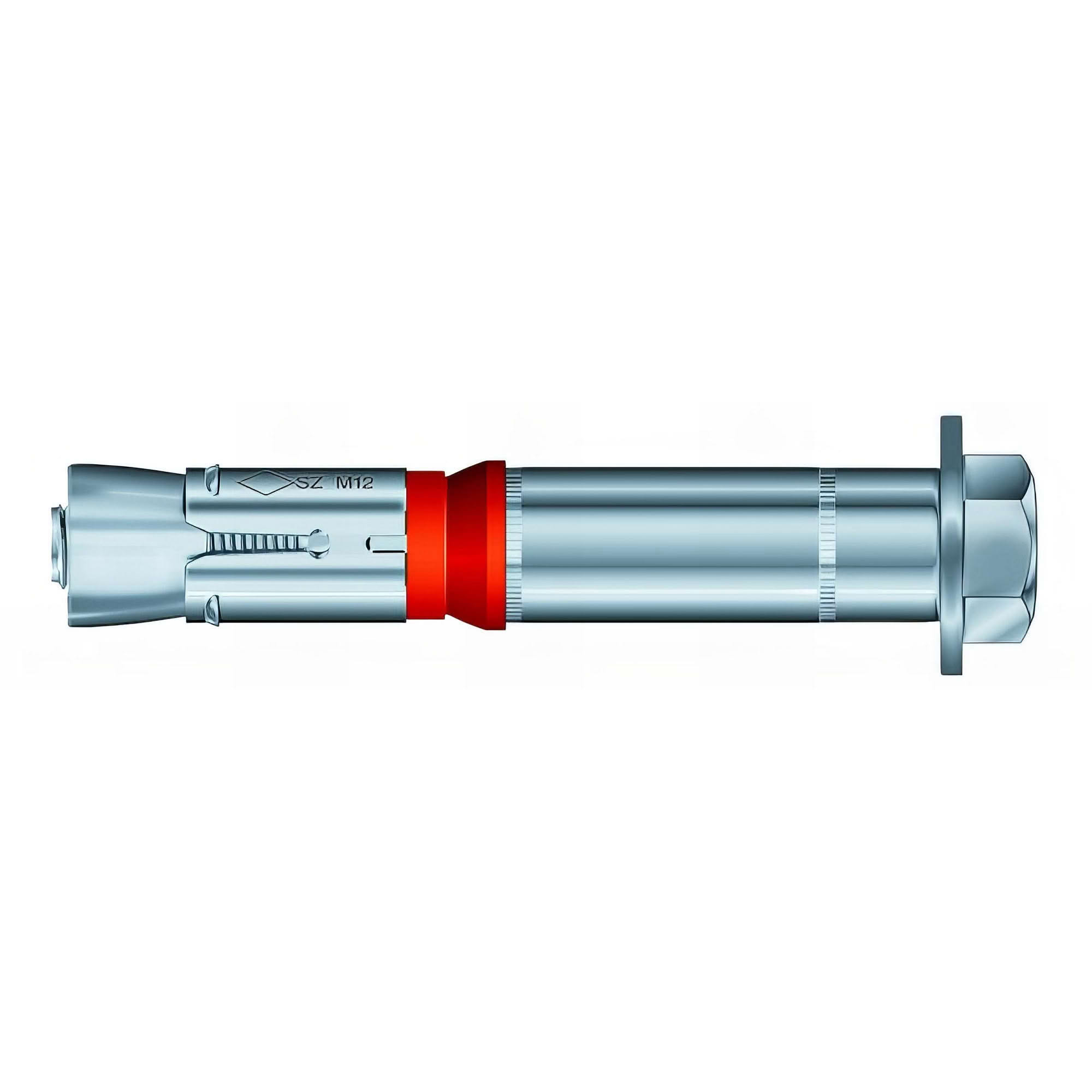

Le lot de 20 chevilles métalliques à expansion charges lourdes GC Alsafix, référence CGC18101, est une solution d'ancrage haute performance conçue pour les fixations exigeantes. Ces chevilles sont spécifiquement adaptées pour les moyennes et hautes charges dans une variété de matériaux de support, y compris le béton fissuré et non fissuré, le béton léger, les hourdis, la brique et la pierre naturelle. Leur conception à expansion garantit une excellente tenue et une grande résistance au cisaillement, les rendant idéales pour des applications critiques telles que la fixation de treillis, grilles, machines, corps de grade et consoles. Chaque cheville est de diamètre 18 mm, avec un filetage M12 et une longueur totale de 117 mm, permettant de fixer une pièce d'une épaisseur de 10 mm (avec un perçage de 2 mm supplémentaires dans la pièce à fixer).
Caractéristiques techniques
Ces chevilles Alsafix GC (tête hexagonale TH) sont conçues pour offrir une performance optimale. Le diamètre de perçage requis est de 18 mm. Le serrage s'effectue avec une clé SW 19. La profondeur d'ancrage (hef) est de 80 mm. La profondeur du trou foré (hi) est de 105 mm. Le couple de serrage recommandé (Tinst) est de 80 Nm. Ces chevilles sont conformes aux exigences de l'Agrément Technique Européen (ATE) et portent le marquage CE, attestant de leur qualité et de leur conformité aux normes européennes. Elles sont également approuvées pour la protection contre l'incendie et pour une utilisation sous action sismique selon la catégorie C1 pour les performances M16 à M20. L'état limite de service (ELS) varie de 240 à 7300 daN selon le diamètre de la cheville utilisée dans cette gamme, assurant une grande flexibilité et sécurité pour diverses applications.
Matériau et finition

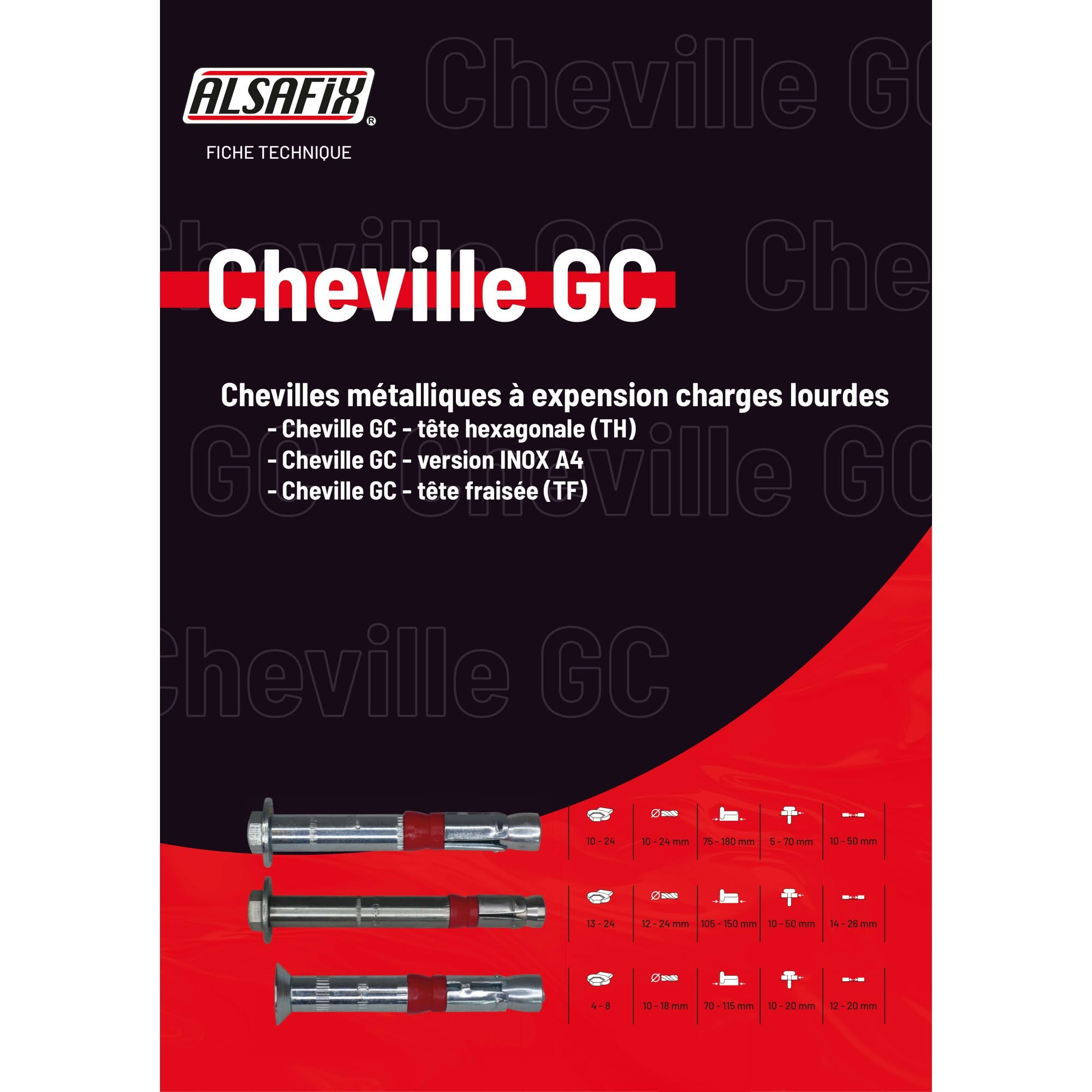

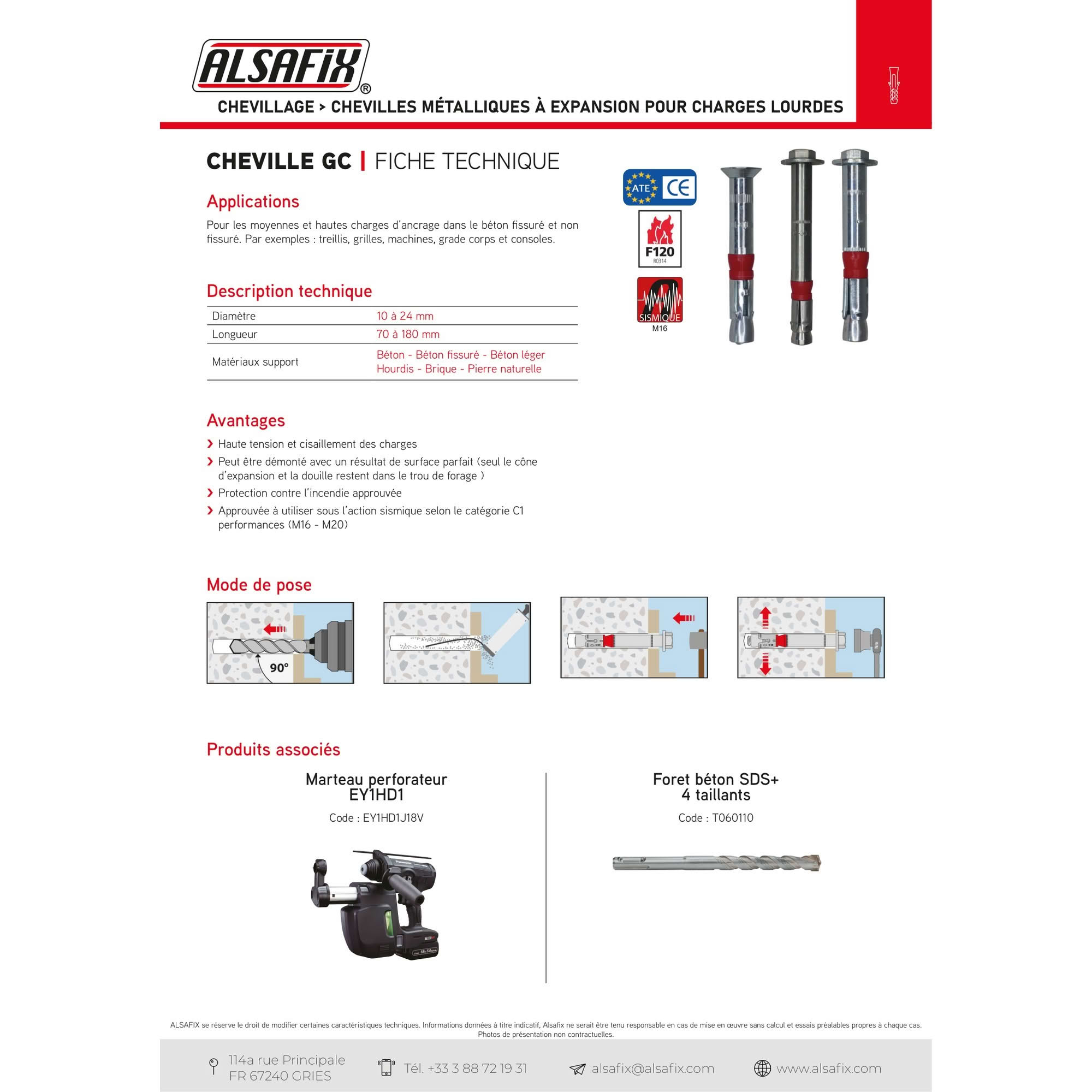

Bien que la description actuelle ne spécifie pas le matériau exact, la mention de "métallique" et la nature des applications (charges lourdes, résistance au cisaillement, protection incendie) suggèrent l'utilisation d'un acier de haute qualité. La fiche technique mentionne également une version INOX A4 pour d'autres références de la gamme, ce qui indique une attention particulière à la durabilité et à la résistance à la corrosion pour l'ensemble des produits GC. L'aspect fini des chevilles contribue à une installation propre et professionnelle.
Domaines d'application
Les chevilles métalliques à expansion Alsafix GC sont polyvalentes et trouvent leur utilité dans de nombreux secteurs. Elles sont particulièrement adaptées pour :
- La fixation de structures métalliques telles que les treillis et les grilles.
- L'ancrage de machines industrielles et d'équipements lourds.
- La pose de consoles et d'éléments de support dans le bâtiment.
- Les applications nécessitant une haute résistance au cisaillement et à la traction.
- Les projets en béton fissuré et non fissuré, béton léger, hourdis, brique et pierre naturelle.
- Les installations où la sécurité incendie et la résistance sismique sont primordiales.
Avantages
- Haute performance : Offrent une excellente résistance à la tension et au cisaillement, garantissant une fixation sûre et durable pour les charges lourdes.
- Polyvalence des matériaux : Compatibles avec une large gamme de matériaux de support, y compris le béton fissuré et non fissuré, le béton léger, les hourdis, la brique et la pierre naturelle.
- Démontage propre : Permettent un démontage avec un résultat de surface parfait, seul le cône d'expansion et la douille restant dans le trou de forage, ce qui est idéal pour les installations temporaires ou évolutives.
- Sécurité renforcée : Approuvées pour la protection contre l'incendie et sous action sismique (catégorie C1 pour M16-M20), offrant une tranquillité d'esprit dans les environnements exigeants.
- Conformité aux normes : Bénéficient de l'Agrément Technique Européen (ATE) et du marquage CE, attestant de leur qualité et de leur fiabilité.
- Facilité d'installation : Le mode de pose est simple et efficace, nécessitant un perçage à 90° et un serrage avec une clé SW 19.
Conditionnement
Ce produit est livré en lot de 20 chevilles, référence CGC18101, assurant un approvisionnement suffisant pour des projets de taille moyenne à grande. Le conditionnement en boîte ou sachet de 20 unités est pratique pour la gestion des stocks et l'utilisation sur chantier.
