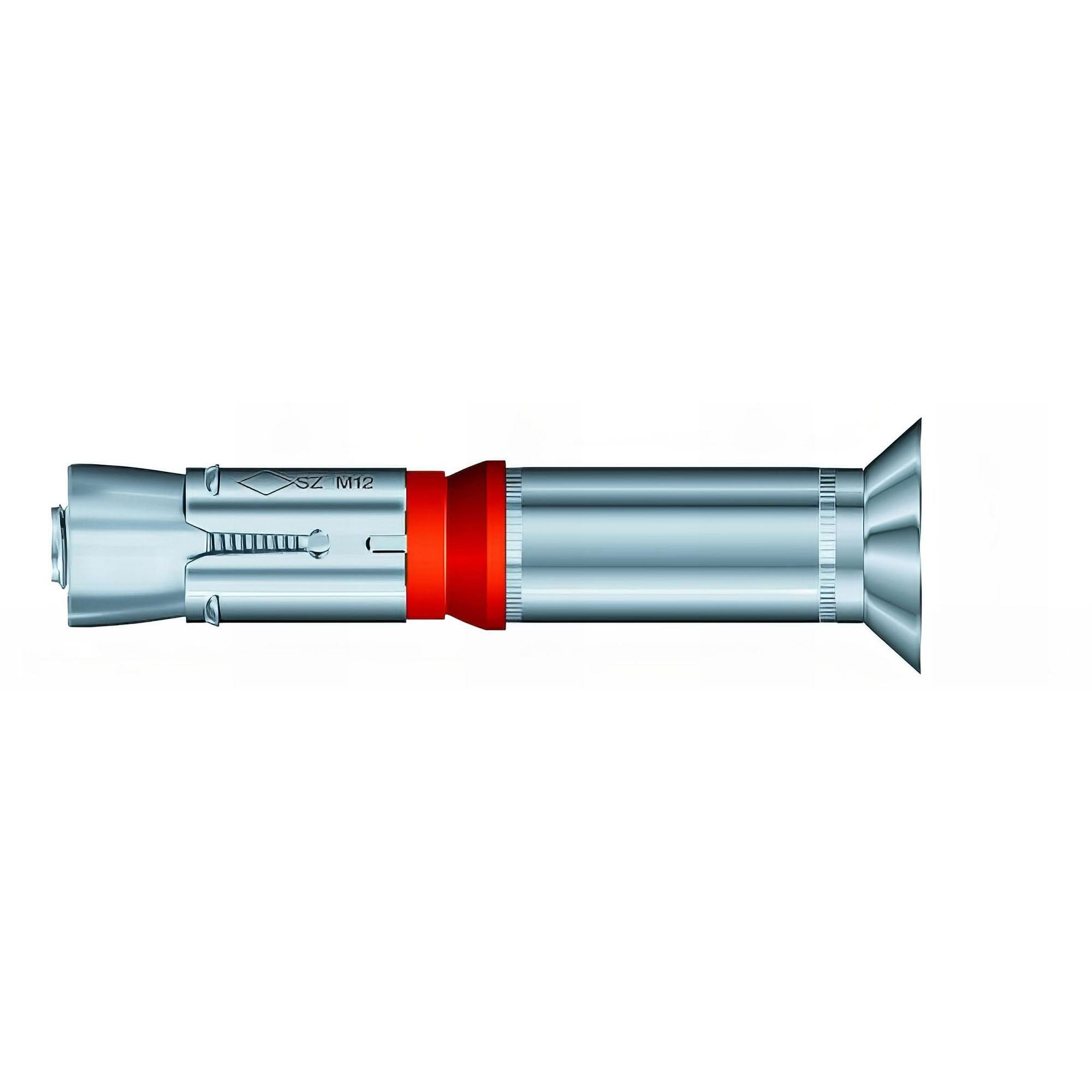

Découvrez le lot de 20 chevilles métalliques à expansion charges lourdes GC D. 18 x M12 x Lt. 115 mm - CGC182TF de la marque Alsafix, une solution d'ancrage haute performance conçue pour les fixations exigeantes. Ces chevilles, appartenant à la gamme Cheville GC tête fraisée (TF), sont idéales pour une multitude d'applications nécessitant une résistance exceptionnelle à la traction et au cisaillement. Elles sont spécifiquement adaptées pour les charges moyennes et lourdes dans des matériaux tels que le béton, le béton fissuré, le béton léger, les hourdis, la brique et la pierre naturelle. Leur conception robuste et leur agrément technique européen (ETA-02/0030) garantissent une sécurité et une fiabilité optimales pour vos projets les plus critiques.
Caractéristiques techniques
- Désignation : GC 18-M12/20
- Diamètre de la cheville : 18 mm
- Diamètre de perçage : 18 mm
- Diamètre de la tige filetée : M12
- Longueur de la cheville : 115 mm
- Épaisseur maximale de la pièce à fixer (tfix) : 20 mm (percer la pièce à fixer à 2 mm de plus)
- Profondeur d'ancrage (hef) : 80 mm
- Profondeur du trou foré (hi) : 105 mm
- Couple de serrage recommandé (Tinst) : 80 Nm (pour SZ-SK, vis à tête conique à tête fraisée)
- Serrage : Avec clé de 8
- Charges admissibles (ELS - État Limite de Service) : Varient de 240 à 7300 daN selon le diamètre de la gamme utilisée. Pour cette référence spécifique (GC 18-M12/20), les charges admissibles en traction dans le béton fissuré C20/25 sont de 12,3 kN et de 17,2 kN dans le béton non fissuré C20/25. Les charges admissibles en cisaillement (SZ-S et SZ-SK) dans le béton fissuré/non fissuré C20/25 sont de 24,5/34,3 kN.
- Approbations : ATE, CE, F120, RO314, Sismique C1 (M16-M20)
Matériau et finition
Ces chevilles sont fabriquées à partir de matériaux métalliques de haute qualité, garantissant une durabilité et une résistance à la corrosion adaptées à un usage en intérieur et en extérieur protégé. La tête fraisée offre un aspect fini et une intégration discrète une fois installée, affleurant la surface du matériau fixé. La conception à expansion assure une prise solide et fiable dans le matériau support.
Domaines d'application
Les chevilles Alsafix GC tête fraisée sont particulièrement indiquées pour la fixation de charges lourdes et moyennes dans des environnements exigeants. Elles sont couramment utilisées pour :
- La fixation de treillis et de grilles.
- L'ancrage de machines industrielles.
- L'installation de corps de garde et de consoles.
- La pose de structures métalliques ou de supports nécessitant une grande résistance au cisaillement.
- Les applications dans le bâtiment et la construction où la sécurité et la performance sont primordiales, y compris dans des zones sismiques (catégorie C1 pour M16-M20).
Avantages
- Haute résistance : Offre une excellente résistance à la tension et au cisaillement, garantissant une fixation sûre et durable.
- Polyvalence : Compatible avec une large gamme de matériaux supports, y compris le béton fissuré et non fissuré, le béton léger, les hourdis, la brique et la pierre naturelle.
- Démontable : Permet un démontage propre avec un résultat de surface parfait, seul le cône d'expansion et la douille restant dans le trou de forage.
- Protection incendie : Approuvée pour la protection contre l'incendie, augmentant la sécurité des installations.
- Performance sismique : Approuvée pour une utilisation sous l'action sismique selon la catégorie C1 (pour les diamètres M16 à M20), offrant une tranquillité d'esprit supplémentaire dans les zones à risque.
- Aspect fini : La tête fraisée assure une finition esthétique et affleurante, idéale pour les applications où l'apparence est importante.
Conditionnement
Ce produit est livré en lot de 20 chevilles, conditionnement optimisé pour les professionnels et les projets de moyenne à grande envergure, assurant une disponibilité suffisante pour vos besoins d'installation.
