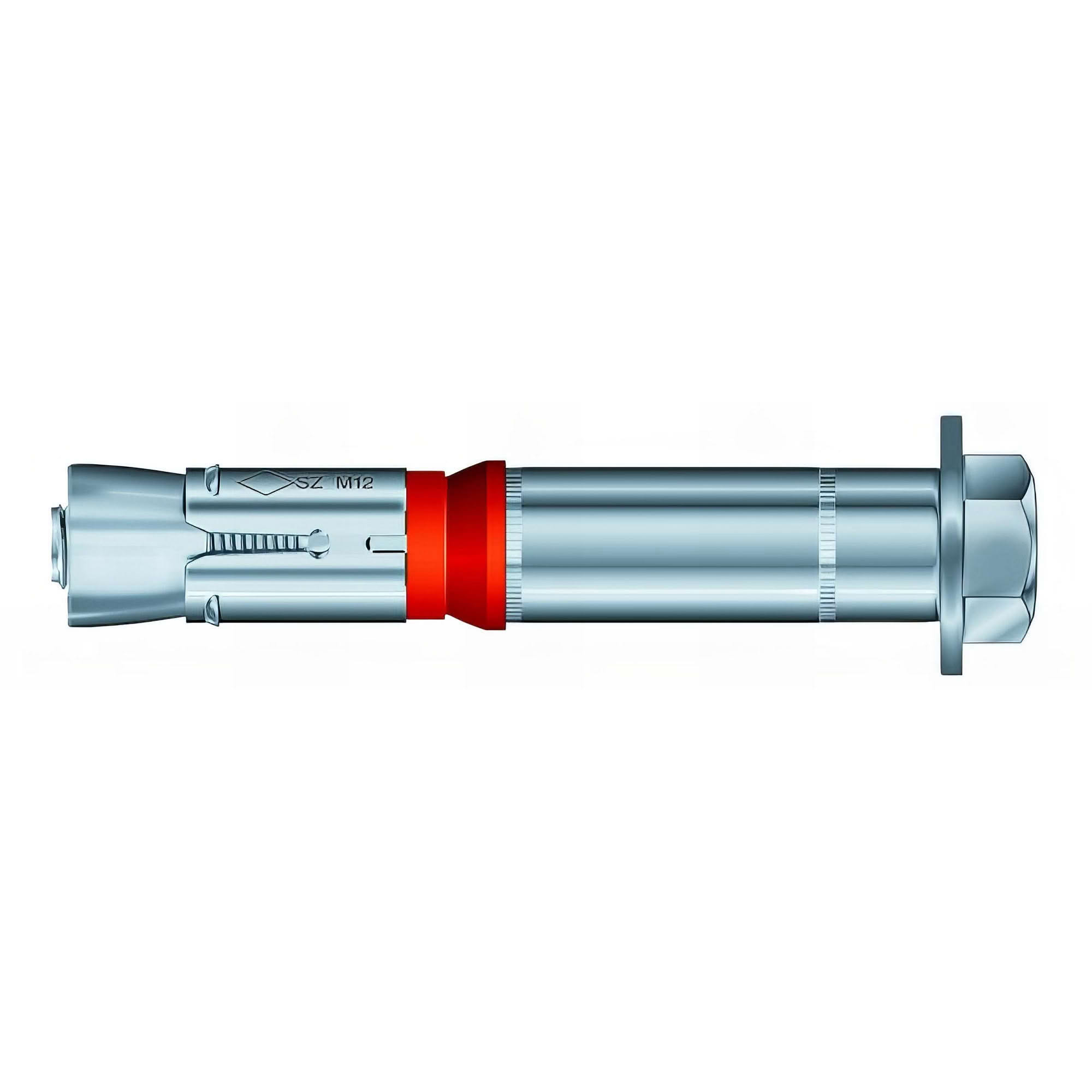

Présentation du produit : Cheville Métallique à Expansion Alsafix GC D. 18 x M12 x Lt. 147 mm
Découvrez la cheville métallique à expansion Alsafix GC, une solution de fixation robuste et fiable conçue pour les applications exigeantes. Ce modèle spécifique, référencé CGC18401, offre un diamètre de 18 mm, un filetage M12 et une longueur totale de 147 mm, le rendant idéal pour l'ancrage de charges moyennes à lourdes dans divers matériaux de construction. Alsafix, reconnu pour la qualité de ses systèmes de fixation, propose avec la gamme GC une cheville certifiée et performante, garantissant sécurité et durabilité pour vos projets professionnels ou personnels.
La cheville GC se distingue par sa conception optimisée pour une résistance élevée au cisaillement et à la traction, même dans des conditions difficiles. Son système d'expansion assure une prise solide et durable, essentielle pour les fixations critiques. Chaque lot contient 20 chevilles, offrant une solution complète pour vos besoins d'installation.

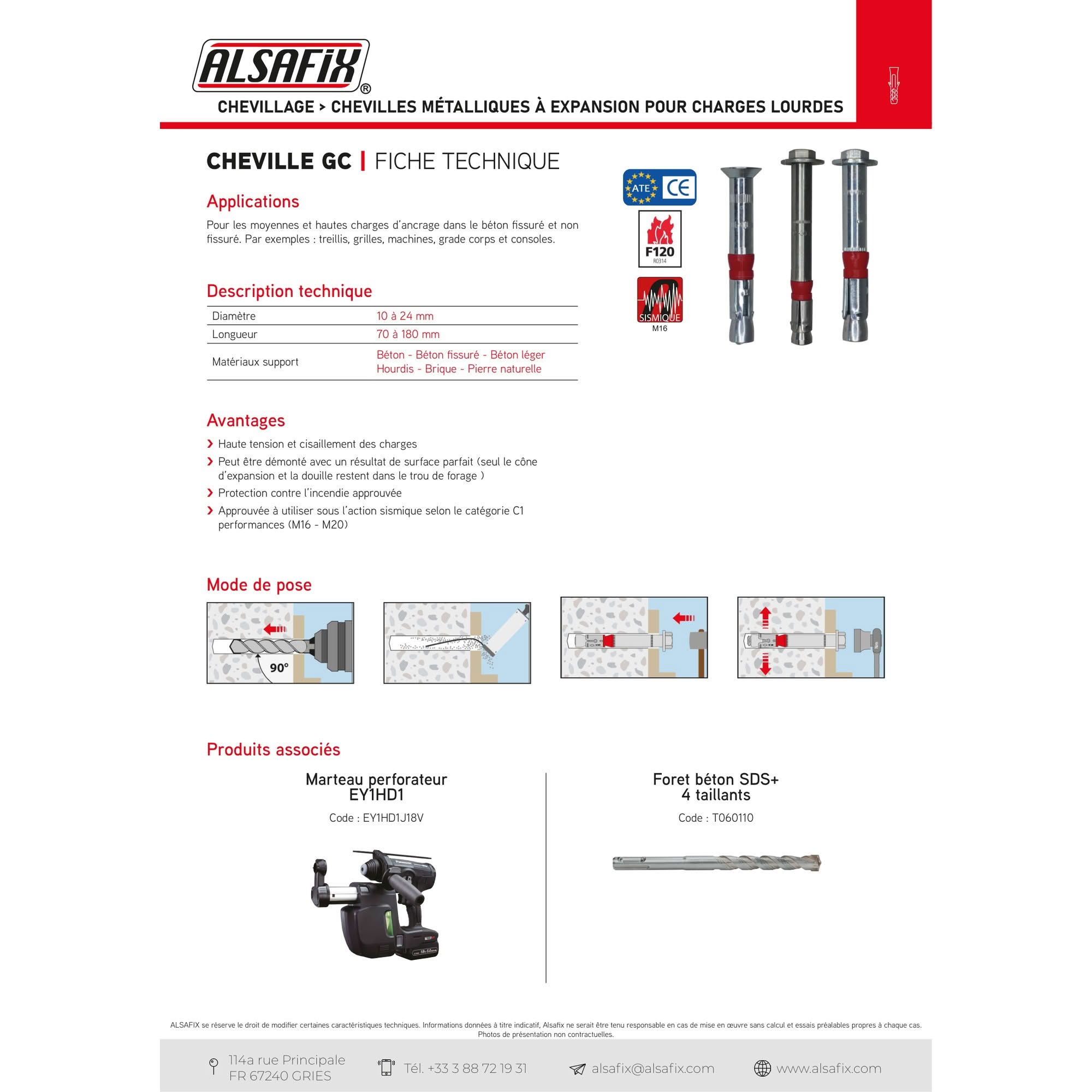

Caractéristiques Techniques Détaillées
- Diamètre de la Cheville : 18 mm. Ce diamètre assure une surface de contact importante avec le matériau support, optimisant la répartition des charges et la tenue mécanique.
- Filetage : M12. Le filetage métrique M12 est standard et compatible avec une large gamme de tiges filetées, boulons et écrous, offrant une grande polyvalence d'utilisation.
- Longueur Totale : 147 mm. Cette longueur est spécifiquement adaptée pour permettre une fixation sécurisée à travers des éléments d'une épaisseur de 40 mm, en prévoyant un perçage de 2 mm supplémentaires dans la pièce à fixer pour un ajustement parfait.
- Diamètre de Perçage Recommandé : 18 mm. Un perçage précis est crucial pour garantir une expansion optimale de la cheville et une performance maximale.
- Serrage : Nécessite une clé SW 19. L'utilisation de l'outil approprié assure un couple de serrage adéquat, essentiel pour l'activation correcte du mécanisme d'expansion et la sécurisation de la fixation.
- Charges Admissibles (ELS - État Limite de Service) : Varient de 240 à 7300 daN (décaNewtons) selon le diamètre de la cheville utilisée dans cette gamme. Pour ce modèle D.18 x M12, les valeurs spécifiques sont disponibles dans la fiche technique détaillée, garantissant une performance adaptée aux charges lourdes. En traction, pour le béton fissuré C20/25, la charge admissible est de 12,3 kN (environ 1230 daN) et pour le béton non fissuré C20/25, elle est de 17,2 kN (environ 1720 daN). En cisaillement, pour le béton fissuré/non fissuré C20/25, la charge admissible est de 24,5/34,3 kN (environ 2450/3430 daN).
- Profondeur d'ancrage : 80 mm.
- Profondeur de perçage : 105 mm.
- Couple de serrage : 80/70 Nm.
Matériau et Finition
Les chevilles Alsafix GC sont fabriquées à partir d'un matériau métallique robuste, garantissant une haute résistance mécanique et une durabilité accrue. La finition soignée confère à la cheville un aspect fini, adapté aux installations où l'esthétique est également un critère. Bien que la fiche technique ne précise pas le type exact d'acier ou de revêtement pour ce modèle spécifique, la mention de versions en INOX A4 pour d'autres références de la gamme GC suggère une attention particulière à la résistance à la corrosion pour les applications extérieures ou en milieux humides.
Domaines d'Application
La cheville métallique à expansion Alsafix GC est polyvalente et convient à une multitude d'applications nécessitant une fixation solide et durable. Elle est particulièrement recommandée pour :
- Fixation de charges lourdes : Idéale pour l'ancrage de structures soumises à des contraintes importantes.
- Matériaux de support variés : Conçue pour une utilisation dans le béton (fissuré et non fissuré), le béton léger, les hourdis, la brique et la pierre naturelle.
- Installations industrielles : Convient pour la fixation de machines, équipements lourds, treillis et grilles.
- Construction et rénovation : Parfaite pour l'ancrage de consoles, charpentes métalliques, garde-corps et autres éléments structurels.
- Applications sismiques : Approuvée pour une utilisation sous l'action sismique selon la catégorie C1 pour les performances M16 - M20, offrant une sécurité accrue dans les zones à risque.
Avantages Clés
- Haute Résistance : Offre une excellente résistance à la tension et au cisaillement, garantissant une fixation sûre et durable même sous des charges élevées.
- Polyvalence : Compatible avec une large gamme de matériaux de construction, y compris le béton fissuré et non fissuré, la brique et la pierre naturelle.
- Démontabilité : Peut être démontée avec un résultat de surface parfait, seul le cône d'expansion et la douille restant dans le trou de forage, ce qui facilite les modifications ou les démantèlements sans endommager le support.
- Protection Incendie : Approuvée pour la protection contre l'incendie, ajoutant une couche de sécurité supplémentaire aux installations.
- Certification : Produit certifié F120, RO314, ATE et CE, attestant de sa conformité aux normes européennes de qualité et de sécurité. L'agrément ETA-02/0030 confirme ses performances pour les charges admissibles.
- Facilité d'Installation : Le mode de pose est simple et efficace, nécessitant un perçage à 90° et un serrage avec une clé adaptée pour une expansion optimale.
Conditionnement
Ce produit est livré en lot de 20 chevilles métalliques à expansion, sous la référence CGC18401. Ce conditionnement est pratique pour les professionnels et les particuliers ayant des besoins de fixation multiples, assurant la disponibilité des éléments nécessaires pour un projet complet.
