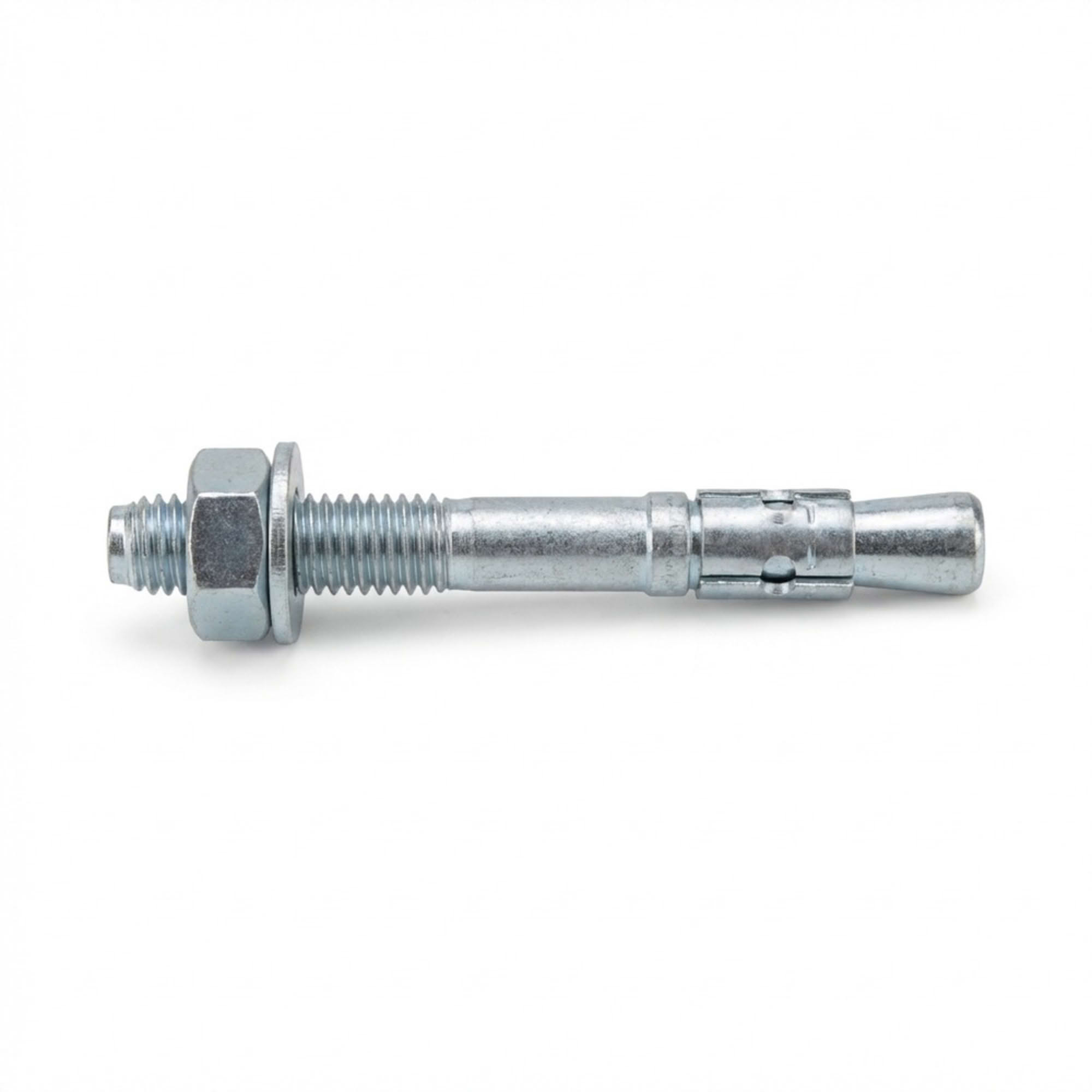

Présentation du produit : Goujon d'ancrage T Alsafix - Version Zinguée ATE Option 7
Le goujon d'ancrage T Alsafix, référence PO07414, est une solution de fixation haute performance conçue pour les applications exigeantes dans le béton. Ce lot de 100 goujons d'ancrage, de diamètre 8 mm et de longueur 90 mm, est spécifiquement développé pour la fixation de charges lourdes sur des supports en béton, qu'ils soient fissurés ou non fissurés, ainsi que sur d'autres supports pleins. Sa conception optimisée et sa certification ATE Option 7 garantissent une fiabilité et une sécurité maximales pour vos projets de construction et d'aménagement intérieur.

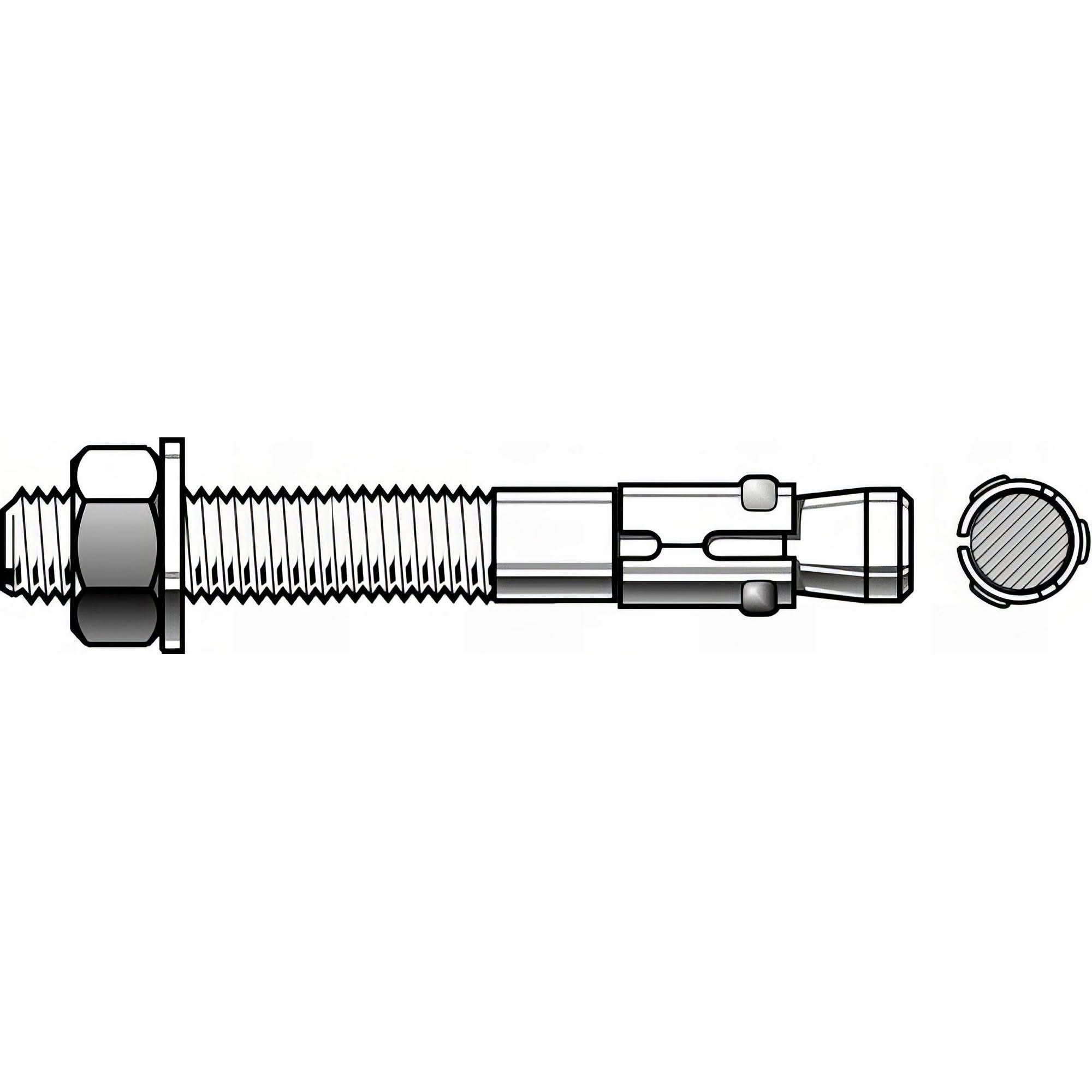

Ce goujon est livré complet avec un écrou de 13 mm (SW 13 mm) et une rondelle, assurant une installation prête à l'emploi. Il se distingue par sa capacité à être monté facilement, même au marteau, sans risque d'endommager le filetage grâce à une tête d'impact protectrice. La partie basse du goujon, totalement lisse, facilite son expansion dans le trou de perçage, optimisant ainsi l'ancrage et la tenue.
Caractéristiques Techniques Détaillées
- Diamètre (D.) : 8 mm. Ce diamètre est idéal pour une large gamme d'applications nécessitant une fixation robuste.
- Longueur Totale (LT.) : 90 mm. Cette longueur offre une profondeur d'ancrage suffisante pour des fixations sécurisées.
- Diamètre de perçage : 8 mm. Un diamètre de perçage identique au diamètre du goujon simplifie l'installation et assure un ajustement précis.
- Épaisseur de la pièce à fixer : Permet de fixer une pièce d'une épaisseur maximale de 35 mm (tfix max). Pour ce modèle spécifique (P007414, Goujon T 8-25-34/90), l'épaisseur de la pièce à fixer peut varier de 25 à 34 mm, avec une profondeur d'ancrage effective (hef) de 44 mm pour une installation standard.
- Écrou et Rondelle : Équipé d'un écrou SW 13 mm et d'une rondelle, garantissant une répartition uniforme de la charge et un serrage efficace.
- Profondeurs d'ancrage : Le goujon T offre trois profondeurs d'ancrage (réduite, moyenne, maximale) pour une flexibilité optimale selon les exigences de l'installation. Pour le D.8, ces profondeurs peuvent être de 35 mm (réduite), 44 mm (moyenne) ou 70 mm (maximale). L'utilisation d'une profondeur d'ancrage minimale réduit le temps de forage et le risque d'impact sur les armatures.
- Couple d'installation (Tinst) : 15 Nm pour le diamètre 8 mm, assurant un serrage adéquat sans surtension.
- Performances : Les charges admissibles (ELS - État Limite de Service) varient de 140 à 37 200 daN selon le diamètre utilisé dans la gamme. Pour le D.8, les charges approuvées en traction (C20/25 appr. N) sont de 4,9 kN (hef 35mm), 6,2 kN (hef 44mm) et 6,2 kN (hef 70mm) dans le béton non fissuré. Les charges en cisaillement (C20/25 appr. V) sont de 6,3 kN.
Matériau et Finition
Ce goujon d'ancrage est proposé en version zinguée, ce qui lui confère une bonne résistance à la corrosion pour des applications intérieures. La galvanisation à froid ou électrozinguage crée une couche protectrice de zinc qui prévient l'oxydation de l'acier, prolongeant ainsi la durée de vie du produit dans des environnements secs ou peu agressifs. Le clip d'expansion est en acier inoxydable, garantissant une performance durable de l'ancrage.
Domaines d'Application
Le goujon d'ancrage T Alsafix est idéal pour une multitude d'applications de fixation moyennes à lourdes à l'intérieur :
- Fixation de serrurerie : Portes, portails, grilles, garde-corps.
- Fixation de bois : Charpentes, ossatures, éléments de menuiserie.
- Constructions en métal : Supports métalliques, profilés, cadres.
- Installation d'équipements : Rails, consoles, supports divers.
- Aménagement : Mains courantes, chemins de câbles, gaines, fonds d'étagères, conduits, bases d'étagères.
Il est spécifiquement conçu pour les supports en béton, qu'il soit fissuré ou non fissuré, et plus largement pour tous les supports pleins.
Avantages Clés
- Polyvalence : Convient aux supports béton, fissuré et non fissuré, ainsi qu'aux supports pleins.
- Performance Certifiée : Évaluation Technique Européenne (ATE) Option 7, garantissant une fiabilité et une sécurité conformes aux normes européennes (CE, Fixing in seismic, F120, RO314). Testé au feu pour les indices de résistance au feu F30-F120.
- Installation Simplifiée : Fixation traversante rapide et efficace. La tête d'impact protège le filetage, permettant un montage au marteau sans dommage. La partie basse lisse facilite l'expansion.
- Flexibilité d'Ancrage : Trois profondeurs d'ancrage pour s'adapter aux contraintes de l'installation et réduire le temps de forage.
- Charges Élevées : Limites de charge très élevées avec de faibles espacements et distances aux bords, optimisant l'utilisation de l'espace.
- Rentabilité : Possibilité d'utiliser des longueurs plus courtes avec une seule profondeur d'ancrage, ce qui peut réduire les coûts.
- Durabilité : Version zinguée pour une bonne résistance à la corrosion en intérieur. Clip d'expansion en acier inoxydable.
Conditionnement
Ce produit est conditionné en boîte de 100 goujons d'ancrage, ce qui est idéal pour les professionnels et les projets de grande envergure, assurant une disponibilité suffisante pour vos chantiers.
