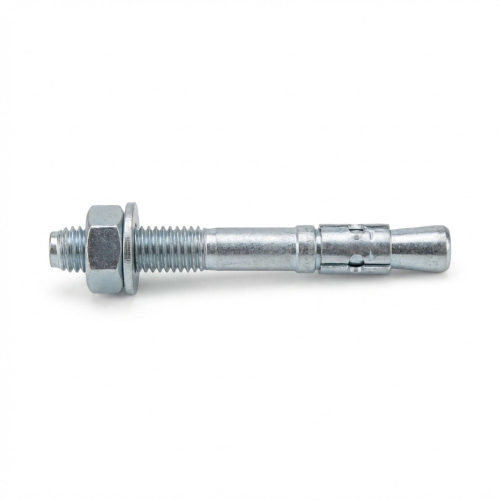

Présentation du Goujon d'Ancrage T Alsafix
Le lot de 100 goujons d'ancrage T version zinguée Alsafix, référence PO07416, est une solution de fixation haute performance conçue pour les applications exigeantes dans le béton. Avec un diamètre de 8 mm et une longueur de 130 mm, ces goujons sont idéaux pour la fixation de charges lourdes dans des supports en béton, qu'ils soient fissurés ou non fissurés, ainsi que dans d'autres supports pleins. Chaque goujon est fourni avec un écrou SW 13 mm et une rondelle, garantissant une installation complète et sécurisée. Ce produit est conforme aux exigences de l'Évaluation Technique Européenne (ATE) Option 7, ce qui atteste de sa fiabilité et de sa performance pour des fixations critiques.

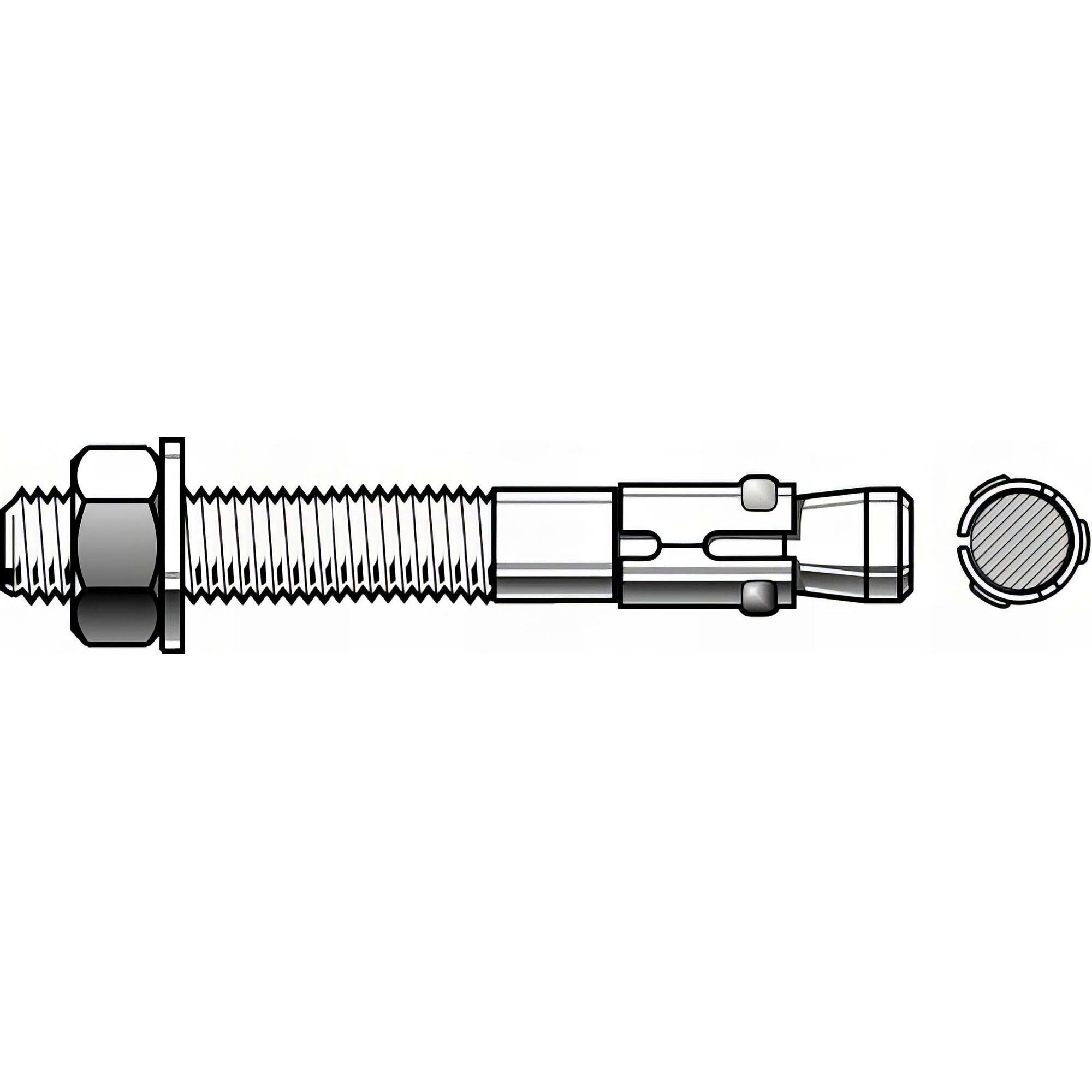

La conception du goujon T permet une installation efficace et rapide. Sa partie basse totalement lisse facilite l'expansion dans le trou de perçage, tandis que la tête d'impact protège le filetage des dommages lors du montage au marteau. Cette caractéristique est particulièrement appréciable sur les chantiers, où la rapidité et la préservation du matériel sont essentielles. La polyvalence de ce goujon est renforcée par ses trois profondeurs d'ancrage possibles, offrant une flexibilité optimale pour s'adapter aux différentes exigences de l'installation et aux épaisseurs de pièces à fixer.
Caractéristiques Techniques Détaillées
- Diamètre : 8 mm
- Longueur : 130 mm
- Diamètre de perçage : 8 mm
- Épaisseur de pièce à fixer (tfix) : jusqu'à 80 mm (pour une profondeur d'ancrage de 50 mm)
- Écrou : SW 13 mm
- Matériau support : Béton (fissuré et non fissuré), supports pleins
- Profondeurs d'ancrage (hef) : Le goujon T offre trois profondeurs d'ancrage pour une flexibilité maximale. Pour ce modèle D.8 x LT.130 mm, les profondeurs d'ancrage effectives (hef) sont de 35 mm (réduite), 44 mm (moyenne) et 70 mm (maximale).
- Charges limites de service (ELS) : Les valeurs ELS varient de 140 à 37 200 daN selon le diamètre et la profondeur d'ancrage utilisés dans la gamme. Pour un goujon de D.8 mm, les charges admissibles sont élevées, garantissant une sécurité optimale pour les fixations lourdes.
- Couple d'installation (Tinst) : 15 Nm (pour D.8 mm).
- Agrément : ATE Option 7 pour utilisation dans le béton non fissuré et fissuré, CE, Fixing in seismic (fixation en zone sismique), F120 (résistance au feu F30-F120), RO314.
Matériau et Finition
Ces goujons d'ancrage sont fabriqués dans un matériau robuste et bénéficient d'une finition zinguée. Le zingage offre une protection efficace contre la corrosion, rendant ces goujons adaptés pour des applications intérieures où l'exposition à l'humidité est modérée. Le clip d'expansion est en acier inoxydable, assurant une durabilité et une performance d'expansion fiables dans le temps.
Domaines d'Application
Le goujon d'ancrage T Alsafix est particulièrement adapté pour une large gamme de fixations moyennes à lourdes en intérieur. Ses applications incluent :
- Fixation de serrurerie : Idéal pour l'installation de portails, grilles, balustrades, mains courantes et autres éléments métalliques.
- Fixation de constructions en bois : Permet d'ancrer des solives, poteaux, charpentes ou autres structures en bois au béton.
- Installation de rails et consoles : Pour la mise en place de systèmes de supportage, de rayonnages industriels ou de chemins de roulement.
- Supports divers : Fixation de supports pour chemins de câbles, gaines de ventilation, conduits, et bases d'étagères.
- Applications sismiques : Grâce à son agrément 'Fixing in seismic', il peut être utilisé dans des zones soumises à des contraintes sismiques, offrant une sécurité accrue.
Avantages Clés
- Polyvalence : Convient aux supports béton fissuré et non fissuré, ainsi qu'aux supports pleins, pour une large gamme d'applications intérieures.
- Performance Élevée : Agrément ATE Option 7 et marquage CE, garantissant des performances fiables et des limites de charge élevées. Testé au feu (F30-F120) pour une sécurité renforcée.
- Installation Facile et Rapide : La partie basse lisse facilite l'expansion. La tête d'impact protège le filetage lors du montage au marteau, réduisant le risque d'endommagement et le temps d'installation.
- Flexibilité d'Ancrage : Trois profondeurs d'ancrage disponibles (réduite, moyenne, maximale) permettent d'adapter la fixation aux exigences spécifiques de chaque projet et de réduire l'effort de perçage. Le long filetage permet également des fixations à distance.
- Durabilité : Finition zinguée pour une bonne résistance à la corrosion en intérieur et clip d'expansion en acier inoxydable pour une longévité accrue.
- Économique : La faible profondeur d'ancrage effective réduit le temps de forage et d'installation, ce qui se traduit par un gain de temps et de coûts sur les chantiers. Les longueurs plus courtes avec une seule profondeur d'ancrage sont particulièrement rentables.
Conditionnement
Le produit est livré en lot de 100 goujons, ce qui est idéal pour les professionnels et les projets nécessitant un volume important de fixations. Chaque goujon est prêt à l'emploi avec son écrou et sa rondelle.
