Présentation du produit

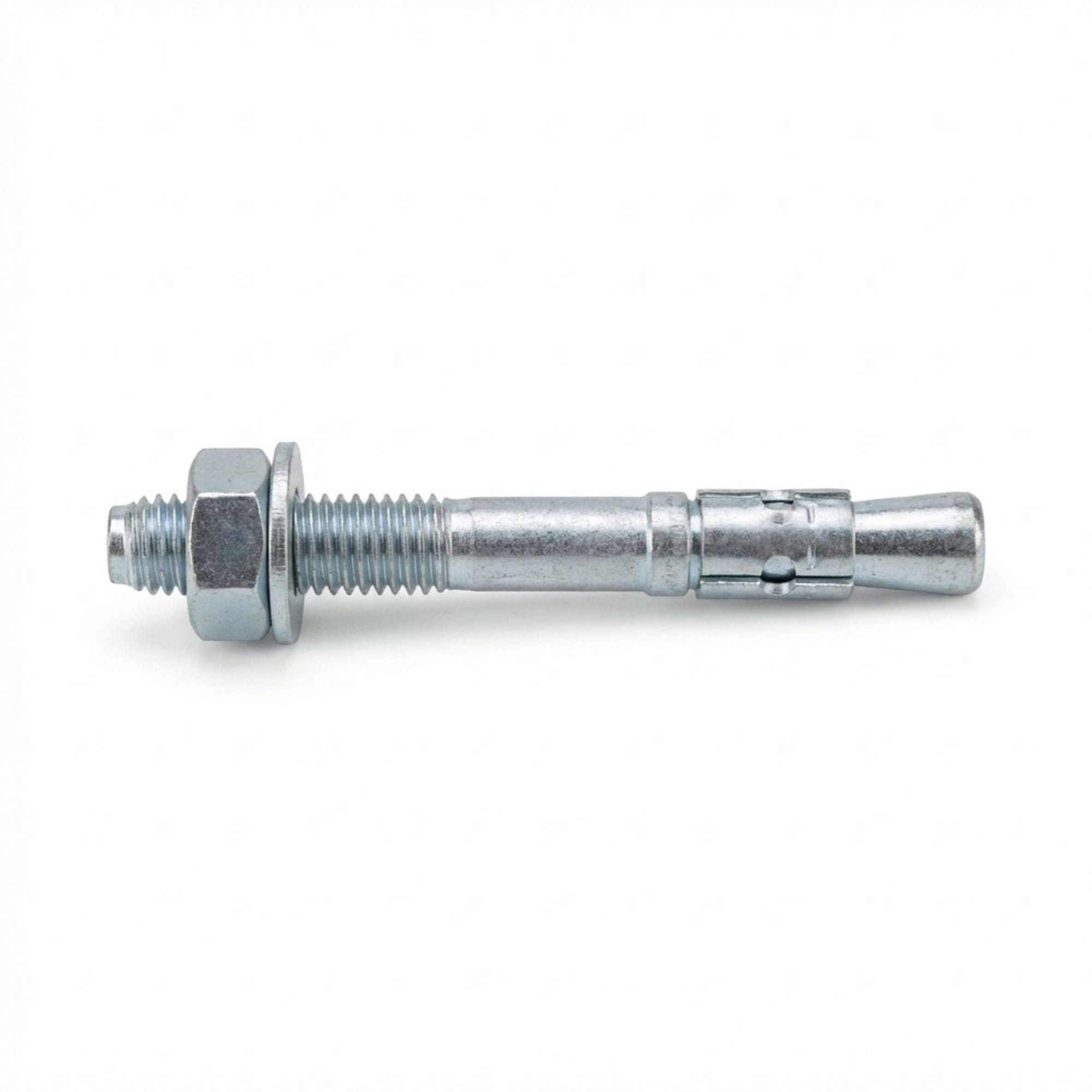

Le lot de 100 goujons d'ancrage T Alsafix, version zinguée, référence PO07419, est une solution de fixation robuste et polyvalente, spécialement conçue pour les applications de charges moyennes à lourdes. Avec un diamètre de 8 mm et une longueur de 55 mm, ces goujons sont idéaux pour une utilisation dans le béton, qu'il soit fissuré ou non fissuré, ainsi que dans d'autres supports pleins. Ils sont particulièrement adaptés pour les fixations de serrurerie et de bois en intérieur, offrant une performance fiable et durable.

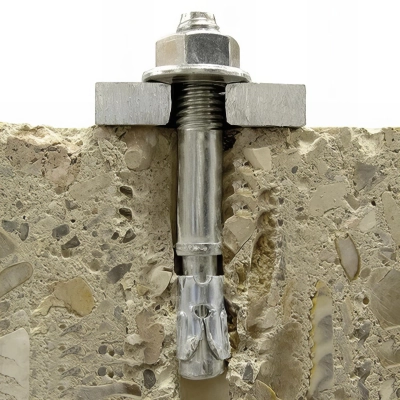

Ce goujon d'ancrage est homologué ATE Option 7, garantissant sa conformité aux normes européennes les plus strictes en matière de sécurité et de performance. Il est livré avec un écrou SW 13 mm et une rondelle, prêts à l'emploi. Sa conception intelligente permet un montage aisé, même avec un marteau, sans risquer d'endommager le filetage. La partie basse totalement lisse facilite l'expansion dans le matériau support, assurant une prise optimale.
Caractéristiques techniques
- Diamètre du goujon: 8 mm
- Longueur totale: 55 mm
- Diamètre de perçage: 8 mm
- Épaisseur maximale de la pièce à fixer (tfix): 5 mm
- Profondeurs d'ancrage (hef): Le goujon T offre trois profondeurs d'ancrage pour une flexibilité optimale. Pour le M8, les profondeurs d'ancrage réduites (hef1) sont de 35 mm, les moyennes (hef2) de 44 mm et les maximales (hef3) de 70 mm. L'utilisation d'une profondeur d'ancrage minimale réduit l'effort de perçage et d'installation, ainsi que le risque d'impacts sur les armatures.
- Couple d'installation (Tinst): 15 Nm pour le M8.
- Taille de l'écrou (SW): 13 mm.
- Hauteur de l'écrou: 6.5 mm.
- Dimensions de la rondelle: 16 x 1.6 mm.
- Charges admissibles (ELS - État Limite de Service): Varient de 140 à 37 200 daN selon le diamètre utilisé et les conditions d'ancrage. Pour le M8, les charges approuvées en traction (C20/25) sont de 4.9 kN (hef1), 6.2 kN (hef2), 6.2 kN (hef3). En cisaillement (C20/25), elles sont de 6.3 kN.
- Homologation: ATE Option 7 pour béton fissuré et non fissuré, CE, Fixing in seismic (F120, RO314). Testé au feu pour des indices de résistance F30-F120.
- Matériau support: Béton (fissuré et non fissuré), et plus largement tous supports pleins.
Matériau et finition
Ces goujons sont fabriqués en acier et bénéficient d'une finition zinguée. Le zingage offre une protection efficace contre la corrosion, rendant ces goujons adaptés pour des applications intérieures où l'exposition à l'humidité est limitée. Le clip d'expansion est en acier inoxydable, garantissant une durabilité et une résistance à la corrosion accrues pour la partie critique de l'ancrage.
Domaines d'application
Le goujon d'ancrage T Alsafix est idéal pour une multitude d'applications de fixation à l'intérieur, notamment :
- Constructions en bois et en métal: Fixation de charpentes, poutres, supports divers.
- Serrurerie: Installation de grilles, portails, mains courantes.
- Rails et consoles: Montage de systèmes de rayonnage, supports de machines.
- Chemins de câbles et conduits: Fixation de systèmes de gestion de câbles et de tuyauteries.
- Bases d'étagères: Ancrage de rayonnages lourds et d'équipements de stockage.
- Fixations traversantes et à distance: La conception du goujon permet des fixations traversantes, facilitant le gain de temps lors de l'installation, et le long filetage autorise des fixations à distance.
Avantages
- Polyvalence: Approuvé pour une utilisation dans le béton non fissuré, fissuré, et plus largement aux supports pleins.
- Haute performance: Limites de charge très élevées et faibles espacements et distances aux bords, assurant une sécurité maximale.
- Flexibilité d'installation: Trois profondeurs d'ancrage disponibles pour s'adapter aux exigences spécifiques de chaque installation.
- Gain de temps: La faible profondeur d'ancrage effective réduit le temps de forage et d'installation. La possibilité de montage avec un marteau sans abîmer le filetage et la partie basse lisse pour une expansion facile contribuent également à une installation rapide et efficace.
- Rentabilité: Des longueurs plus courtes avec une seule (petite) profondeur d'ancrage sont particulièrement économiques.
- Protection du filetage: Une tête d'impact protège le filetage des dommages lors de l'enfoncement dans le trou percé.
- Conformité et sécurité: Homologation ATE Option 7, marquage CE, et testé au feu (F30-F120) pour une tranquillité d'esprit totale. Convient également pour les fixations en zone sismique.
Conditionnement
Le produit est conditionné en boîte de 100 goujons d'ancrage, ce qui est idéal pour les professionnels et les projets nécessitant un volume important de fixations. Chaque goujon est livré avec son écrou et sa rondelle.
