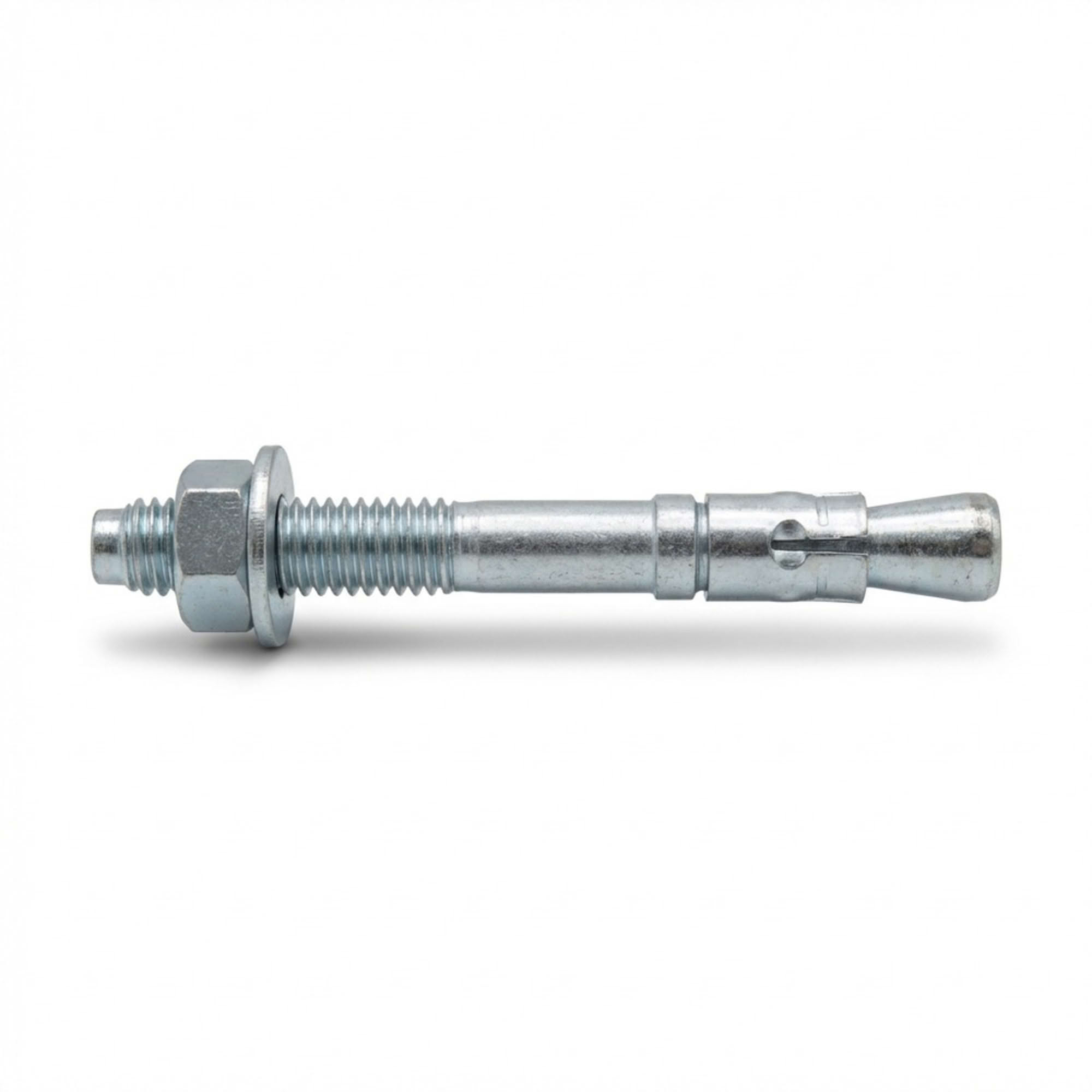

Découvrez le Goujon d'ancrage T version zinguée ATE Option 7 D. 16 x LT. 125 mm, référence PO07436 de la marque Alsafix, une solution de fixation robuste et fiable conçue pour les applications exigeantes en intérieur. Ce goujon est spécialement élaboré pour ancrer des charges lourdes dans des supports en béton, qu'ils soient fissurés ou non fissurés, ainsi que dans d'autres supports pleins. Idéal pour les professionnels de la serrurerie, de la menuiserie bois et de la construction, il garantit une sécurité et une durabilité optimales pour vos installations.
Présentation
Le goujon d'ancrage Alsafix PO07436 est un élément de fixation de haute performance, livré en lot de 20 pièces. Il est conforme à l'évaluation technique européenne (ATE) Option 7, ce qui atteste de sa capacité à être utilisé dans le béton fissuré et non fissuré, offrant ainsi une polyvalence d'application remarquable. Sa conception intègre un écrou SW 24 mm et une rondelle, prêts à l'emploi. La version zinguée confère au goujon une protection contre la corrosion, le rendant parfaitement adapté aux environnements intérieurs où l'humidité n'est pas excessive. La longueur totale de 125 mm et le diamètre de 16 mm en font un choix privilégié pour des fixations nécessitant une profondeur d'ancrage significative et une résistance élevée.
Caractéristiques techniques
- Diamètre du goujon : 16 mm
- Longueur totale (LT.) : 125 mm
- Diamètre de perçage : 16 mm
- Écrou : SW 24 mm
- Rondelle : Incluse
- Épaisseur de la pièce à fixer (tfix) : Ce goujon permet de fixer une pièce d'une épaisseur maximale de 20 mm.
- Profondeurs d'ancrage : Le goujon T Alsafix offre trois profondeurs d'ancrage (hef1, hef2, hef3) pour une flexibilité optimale en fonction des exigences de charge et du type de support. Pour ce modèle D.16, les profondeurs d'ancrage réduites (hef1) sont de 64 mm, moyennes (hef2) de 82 mm et maximales (hef3) de 120 mm.
- Charges admissibles (ELS - État Limite de Service) : Les valeurs ELS varient de 140 à 37 200 daN selon le diamètre et la profondeur d'ancrage utilisés dans la gamme. Pour le D.16, les charges approuvées en traction (C20/25 appr. N) vont de 16,1 kN à 26,2 kN et en cisaillement (C20/25 appr. V) de 23,6 kN à 37,1 kN, selon la profondeur d'ancrage et le type de béton.
- Agréments : ATE Option 7 (béton fissuré et non fissuré), Marquage CE, F120 (résistance au feu jusqu'à 120 minutes), RO314 (résistance sismique).

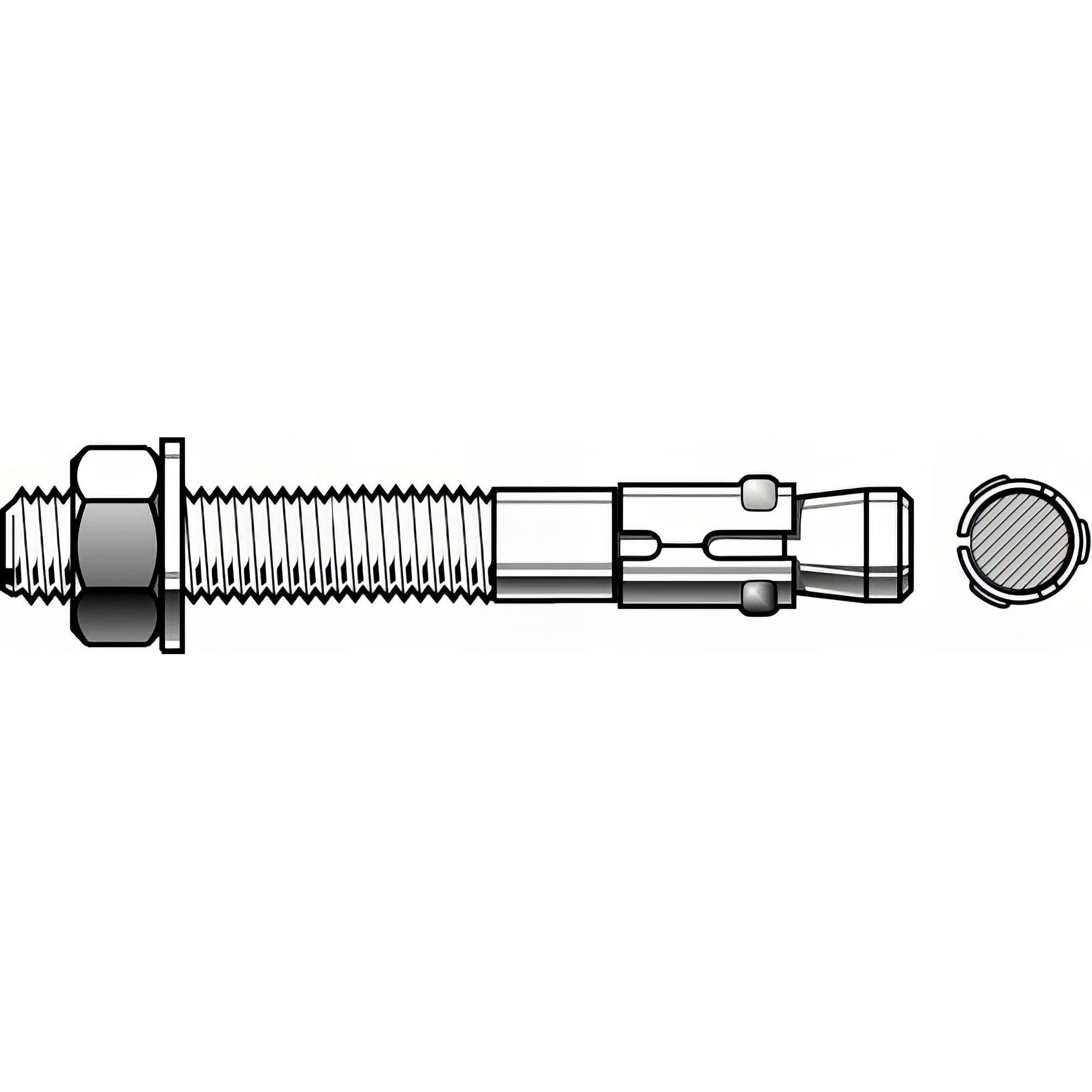

- Montage : La partie basse du goujon est totalement lisse, facilitant une expansion aisée et un montage rapide, même avec un marteau, sans endommager le filetage grâce à une tête d'impact protectrice.
Matériau et finition
Ce goujon est fabriqué à partir d'un matériau support en béton, et bénéficie d'une version zinguée. Ce revêtement de zinc offre une excellente protection contre la corrosion dans les environnements intérieurs secs, prolongeant ainsi la durée de vie de la fixation. Le clip d'expansion est en acier inoxydable, garantissant une performance fiable et une résistance accrue à la corrosion pour l'élément clé de l'ancrage.
Domaines d'application
Le goujon d'ancrage T Alsafix est idéal pour une multitude de fixations moyennes à lourdes en intérieur. Ses applications incluent notamment :
- Fixation de serrurerie : Portes, portails, grilles, garde-corps.
- Fixation de structures bois : Poutres, charpentes, éléments de menuiserie.
- Construction métallique : Rails, consoles, supports divers.
- Installations techniques : Mains courantes, chemins de câbles, gaines, conduits, fonds d'étagères.
- Autres supports pleins : Convient pour le béton fissuré et non fissuré, ainsi que d'autres supports pleins nécessitant une fixation robuste.
Avantages
- Polyvalence : Agréé pour le béton fissuré et non fissuré, il s'adapte à une large gamme de supports et de situations.
- Installation rapide et facile : La conception avec une partie basse lisse permet un montage au marteau sans abîmer le filetage. La faible profondeur d'ancrage effective réduit le temps de perçage.
- Haute performance : Offre des limites de charge très élevées avec de faibles espacements et distances aux bords, garantissant une fixation sûre et durable.
- Flexibilité : Trois profondeurs d'ancrage disponibles pour s'adapter aux exigences spécifiques de l'installation. Le long filetage permet également des fixations à distance.
- Sécurité renforcée : Testé au feu (F30-F120) et résistant aux sollicitations sismiques (RO314), il assure une sécurité maximale des installations.
- Économique : Particulièrement rentable grâce à ses longueurs plus courtes et sa facilité de montage.
Conditionnement
Ce produit est livré en boîte de 20 goujons d'ancrage, assurant un approvisionnement suffisant pour vos projets. Chaque goujon est équipé de son écrou et de sa rondelle, prêts à être installés.
