Présentation du Goujon d'Ancrage T Alsafix

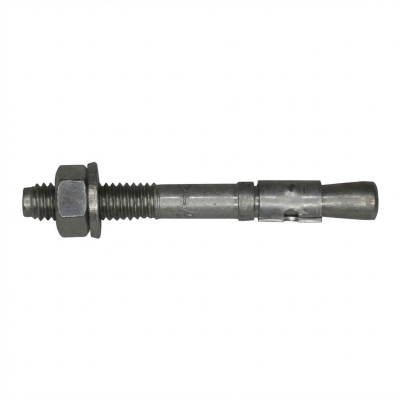

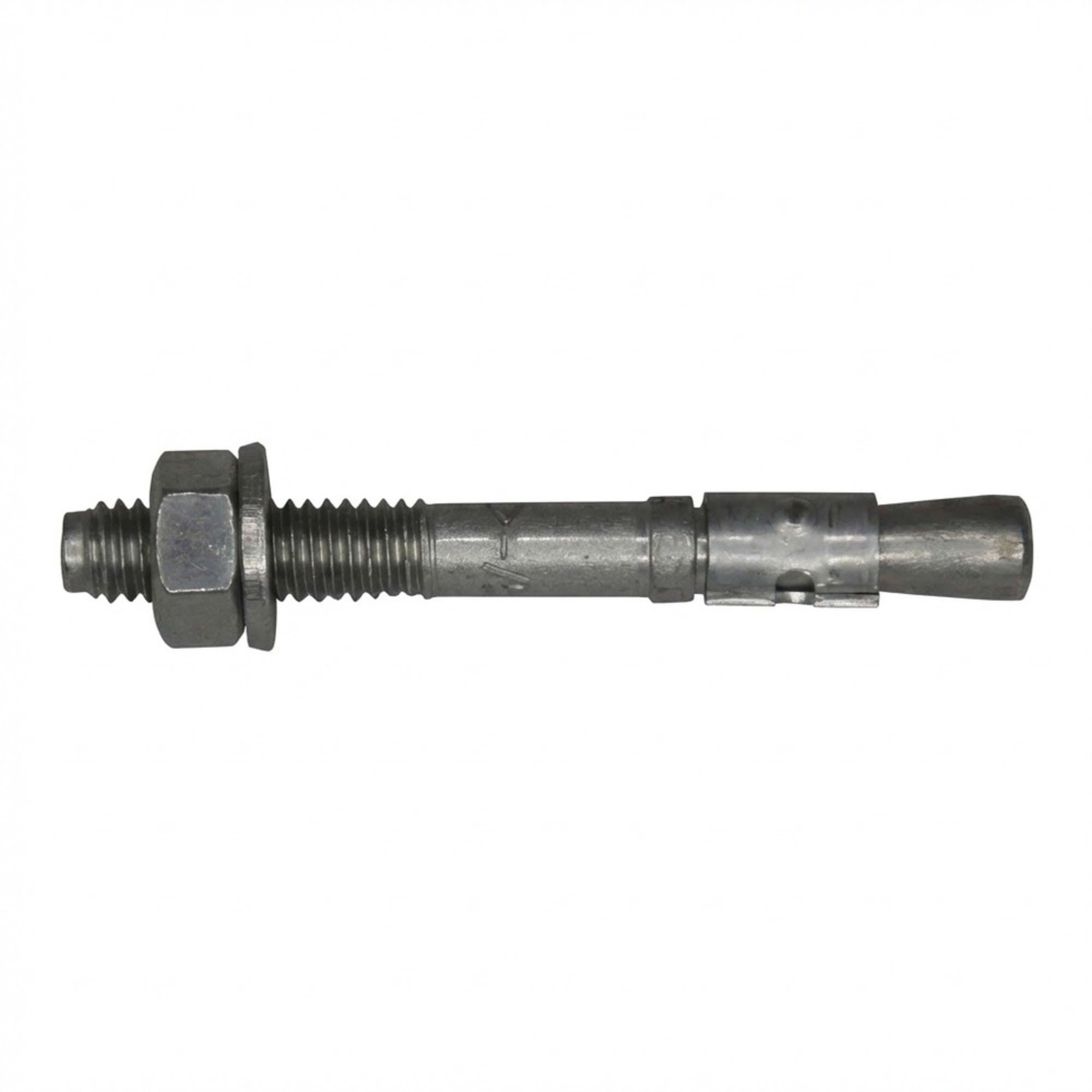

Le goujon d'ancrage Alsafix T, référence PO07464, est une solution de fixation robuste et fiable, spécialement conçue pour les applications exigeant une tenue élevée dans le béton, qu'il soit fissuré ou non fissuré, ainsi que dans d'autres supports pleins. Ce lot de 25 goujons d'ancrage, en version zinguée, offre une polyvalence et une performance optimales pour une large gamme de projets de fixation de charges lourdes à l'intérieur. Avec un diamètre de 12 mm et une longueur totale de 220 mm, ce goujon est idéal pour des fixations traversantes, permettant un gain de temps considérable lors de l'installation. Il est homologué ATE Option 7, garantissant sa conformité aux normes européennes les plus strictes en matière de sécurité et de performance.

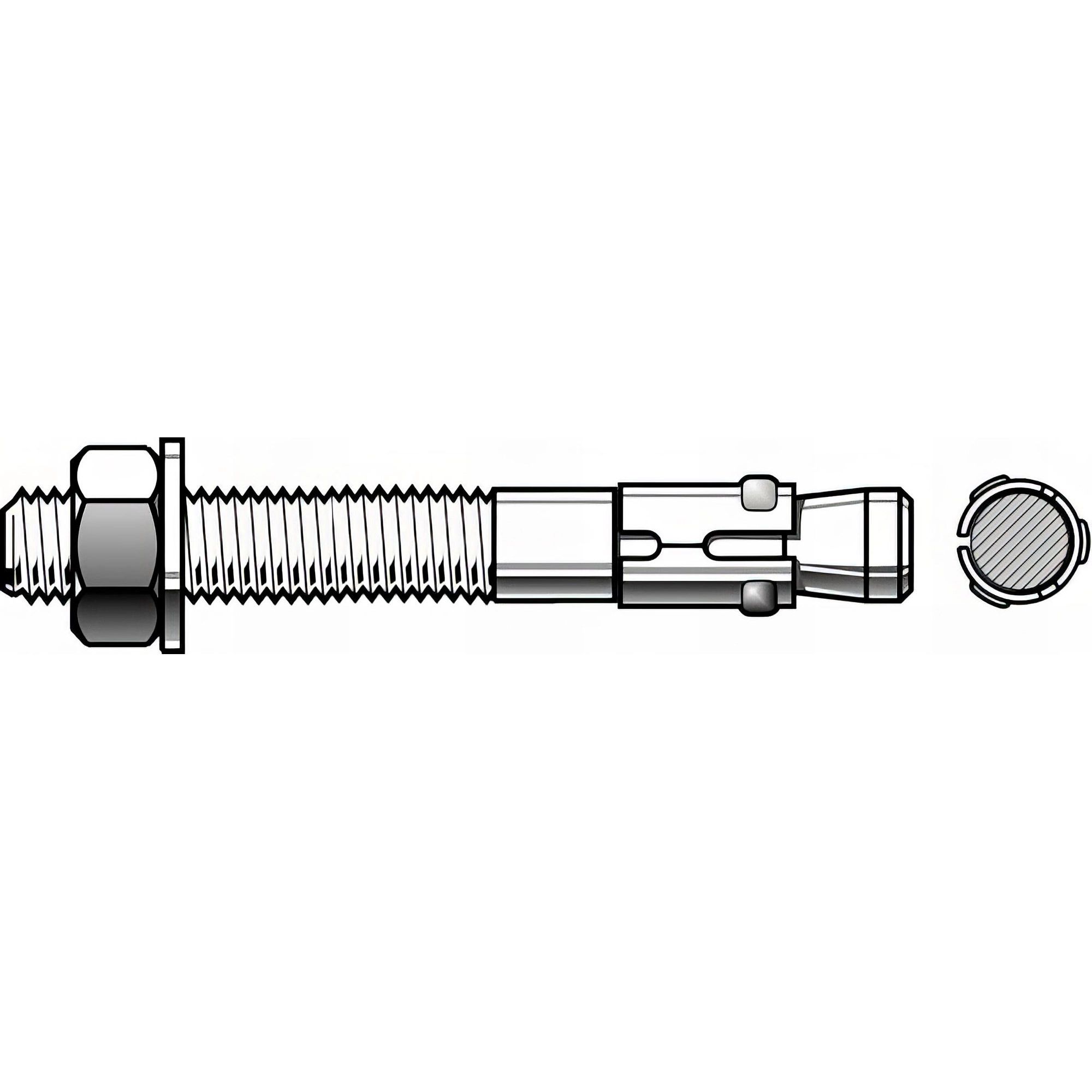

Chaque goujon est livré avec un écrou (SW 19 mm) et une rondelle, prêts à l'emploi. Sa conception intègre une partie basse totalement lisse qui facilite l'expansion et assure une fixation sécurisée. La tête d'impact du goujon est conçue pour protéger le filetage lors de l'enfoncement au marteau, évitant ainsi tout dommage et assurant une installation sans encombre. Ce produit est certifié F120, RO314, ATE, CE et est également adapté pour les fixations en zones sismiques, soulignant sa robustesse et sa fiabilité dans des conditions extrêmes.
Caractéristiques Techniques Détaillées
Le goujon d'ancrage Alsafix T de diamètre 12 mm et de longueur 220 mm présente des spécifications techniques précises pour garantir une performance optimale. Le diamètre de perçage requis est de 12 mm, ce qui simplifie la préparation du support. Il permet de fixer une pièce d'une épaisseur maximale de 130 mm (tfix max), offrant une grande flexibilité pour diverses applications. La profondeur d'ancrage effective (hef) pour cette référence est de 140 mm, avec une profondeur d'ancrage maximale (hef3) de 220 mm, et une profondeur d'ancrage minimale (hef1) de 50 mm. Cette flexibilité des profondeurs d'ancrage permet d'adapter le goujon aux exigences spécifiques de chaque installation, tout en réduisant l'effort de perçage et le risque d'impact sur les armatures.
Le goujon est équipé d'un écrou de taille SW 19 mm et d'une rondelle. Le couple d'installation recommandé (Tinst) est de 50 Nm. Les charges admissibles en traction (N) et en cisaillement (V) sont très élevées, avec des valeurs d'État Limite de Service (ELS) allant de 140 à 37 200 daN selon le diamètre utilisé dans la gamme. Pour ce diamètre spécifique (12 mm), les charges ultimes moyennes en traction (C25/30 Num) sont de 34,5 kN et en cisaillement (C25/30 Vum) de 41,3 kN. Les charges approuvées en traction (C20/25 appr. N) sont de 12,3 kN et en cisaillement (C20/25 appr. V) de 14,3 kN. Le moment de flexion approuvé (appr. M) est de 44,6 Nm. Ces données attestent de la capacité du goujon à supporter des charges lourdes en toute sécurité.
Matériau et Finition
Ce goujon d'ancrage est fabriqué en acier, un matériau reconnu pour sa robustesse et sa durabilité. La version zinguée confère au goujon une excellente résistance à la corrosion dans les environnements intérieurs. Le zingage est un traitement de surface qui protège l'acier contre l'oxydation, prolongeant ainsi la durée de vie du produit et garantissant la pérennité de la fixation. Le clip d'expansion est en acier inoxydable, assurant une expansion fiable et une tenue optimale dans le béton.
Domaines d'Application
Le goujon d'ancrage Alsafix T est particulièrement adapté pour les fixations moyennes à lourdes à l'intérieur. Ses applications sont variées et incluent :
- Fixation de serrurerie et de charpentes bois.
- Installation de rails et de consoles.
- Mains courantes et garde-corps.
- Chemins de câbles, conduits et gaines.
- Fixation de fonds d'étagères et de supports divers.
Il est approuvé pour une utilisation dans le béton non fissuré et convient également aux supports béton fissuré et plus largement aux supports pleins. Sa certification pour les fixations en zones sismiques le rend apte à des applications critiques où la sécurité est primordiale.
Avantages du Goujon d'Ancrage T Alsafix
- Homologation ATE Option 7 : Garantit une performance éprouvée et certifiée pour le béton fissuré et non fissuré, ainsi que pour les charges sismiques.
- Flexibilité d'installation : Grâce à ses trois profondeurs d'ancrage (réduite, moyenne, maximale), il s'adapte aux exigences spécifiques de chaque projet, permettant des fixations en surface, traversantes et à distance.
- Gain de temps : La faible profondeur d'ancrage effective réduit le temps de forage et d'installation. La fixation traversante permet un montage rapide et efficace.
- Protection du filetage : La tête d'impact protège le filetage des dommages lors de l'enfoncement au marteau, assurant une installation facile et sans risque.
- Haute résistance : Offre des limites de charge très élevées et permet des espacements et distances aux bords réduits, optimisant l'utilisation de l'espace.
- Facilité d'expansion : La partie basse totalement lisse facilite l'expansion du goujon dans le support, garantissant une tenue solide.
- Résistance au feu : Testé au feu pour les indices de résistance F30-F120, augmentant la sécurité des structures.
- Polyvalence : Idéal pour une multitude d'applications intérieures, des constructions en bois et métal aux installations techniques.
Conditionnement
Ce produit est conditionné en boîte de 25 goujons d'ancrage, ce qui est pratique pour les professionnels et les grands projets. Chaque goujon est accompagné de son écrou et de sa rondelle, prêts à être utilisés dès l'ouverture de l'emballage. Le code produit PO07464 identifie précisément cette référence dans la gamme Alsafix.
