Présentation du produit

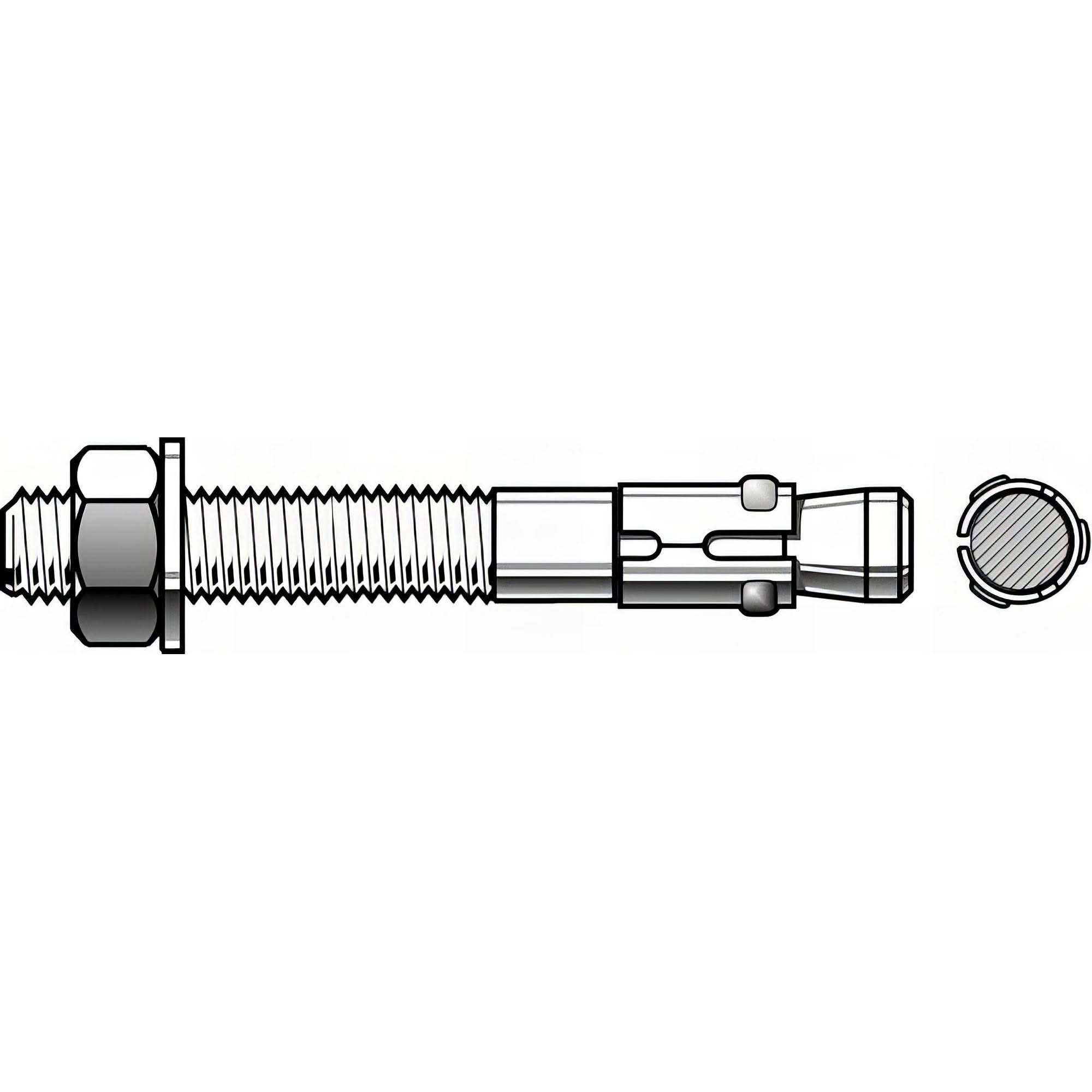

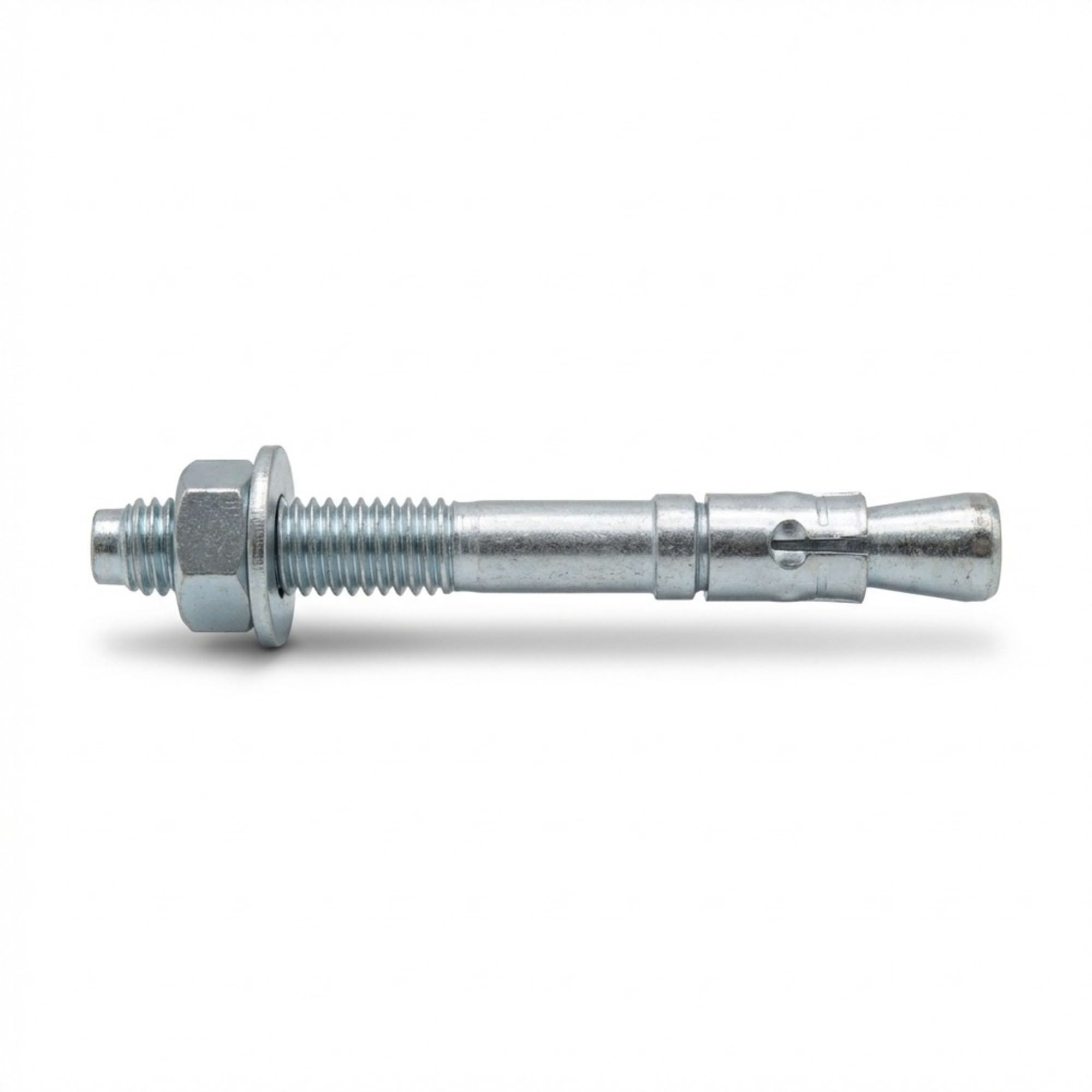

Le lot de 20 goujons d'ancrage Alsafix T version zinguée, référence PO07466, est une solution de fixation haute performance conçue pour les applications exigeantes en intérieur. Ces goujons, de diamètre 12 mm et de longueur totale 280 mm, sont certifiés ATE Option 7, garantissant leur fiabilité et leur conformité aux normes européennes les plus strictes pour les fixations dans le béton, y compris le béton fissuré et les supports pleins. Chaque goujon est fourni avec un écrou (SW 19 mm) et une rondelle, prêts à l'emploi. La conception innovante du goujon T permet une installation rapide et efficace, même avec un marteau, sans risquer d'endommager le filetage. Sa partie basse lisse facilite l'expansion dans le matériau support, assurant une tenue optimale.
Caractéristiques techniques
- Diamètre du goujon : 12 mm
- Longueur totale du goujon : 280 mm
- Diamètre de perçage : 12 mm
- Épaisseur maximale de la pièce à fixer (tfix) : 200 mm
- Profondeurs d'ancrage : Le goujon T offre trois profondeurs d'ancrage (hef1, hef2, hef3) pour une flexibilité optimale, s'adaptant aux exigences spécifiques de chaque installation. La faible profondeur d'ancrage effective minimale réduit l'effort de perçage et le temps d'installation.
- Écrou et rondelle : Équipé d'un écrou de taille SW 19 mm et d'une rondelle standard.
- Charges admissibles : Les goujons d'ancrage T version zinguée sont conçus pour supporter des charges moyennes à lourdes. L'État Limite de Service (ELS) varie de 140 à 37 200 daN selon le diamètre utilisé dans la gamme. Pour ce modèle spécifique (D. 12 mm), les charges approuvées en traction (C20/25 appr. N) dans le béton non fissuré varient selon la profondeur d'ancrage, par exemple, pour une profondeur d'ancrage de 50 mm, la charge est de 12,3 kN. Les charges de cisaillement (C20/25 appr. V) sont également élevées, avec 14,3 kN pour une profondeur d'ancrage de 50 mm.
- Couple d'installation (Tinst) : Pour un diamètre de 12 mm, le couple d'installation recommandé est de 50 Nm.
- Résistance au feu : Testé au feu pour des indices de résistance F30-F120, assurant une sécurité accrue en cas d'incendie.
Matériau et finition
Ces goujons d'ancrage sont fabriqués en acier et bénéficient d'une finition zinguée. Le zingage offre une protection contre la corrosion, rendant ces goujons adaptés aux applications intérieures où l'exposition à l'humidité est limitée. Le clip d'expansion est en acier inoxydable, garantissant une durabilité et une performance d'ancrage constantes.
Domaines d'application
Le goujon d'ancrage Alsafix T est idéal pour une multitude de fixations moyennes à lourdes en intérieur, notamment :
- Construction : Fixation de serrurerie, charpentes en bois et en métal.
- Aménagement : Installation de rails, consoles, mains courantes.
- Équipements : Fixation de chemins de câbles, gaines, conduits, fonds d'étagères.
- Supports : Ancrage dans le béton (fissuré et non fissuré) et autres supports pleins.
Avantages
- Performance certifiée : Homologué ATE Option 7 pour une utilisation dans le béton fissuré et non fissuré, garantissant une sécurité et une performance maximales.
- Polyvalence : Trois profondeurs d'ancrage disponibles pour une adaptation parfaite aux exigences de l'installation et aux différentes épaisseurs de pièces à fixer.
- Facilité d'installation : La faible profondeur d'ancrage effective réduit le temps de perçage et d'installation. La conception permet un montage au marteau sans endommager le filetage, et la partie basse lisse facilite l'expansion.
- Haute résistance : Offre des limites de charge très élevées avec de faibles espacements et distances aux bords, optimisant l'utilisation de l'espace.
- Protection du filetage : Une tête d'impact protège le filetage des dommages lors de l'enfoncement du goujon dans le trou percé.
- Rentabilité : Possibilité d'utiliser des longueurs plus courtes avec une seule profondeur d'ancrage, ce qui peut être plus économique.
Conditionnement
Le produit est livré en lot de 20 goujons d'ancrage, chaque goujon étant complet avec son écrou et sa rondelle, assurant ainsi un approvisionnement suffisant pour des projets de taille moyenne.
