Présentation du Goujon d'Ancrage T INOX A4 ATE Option 7

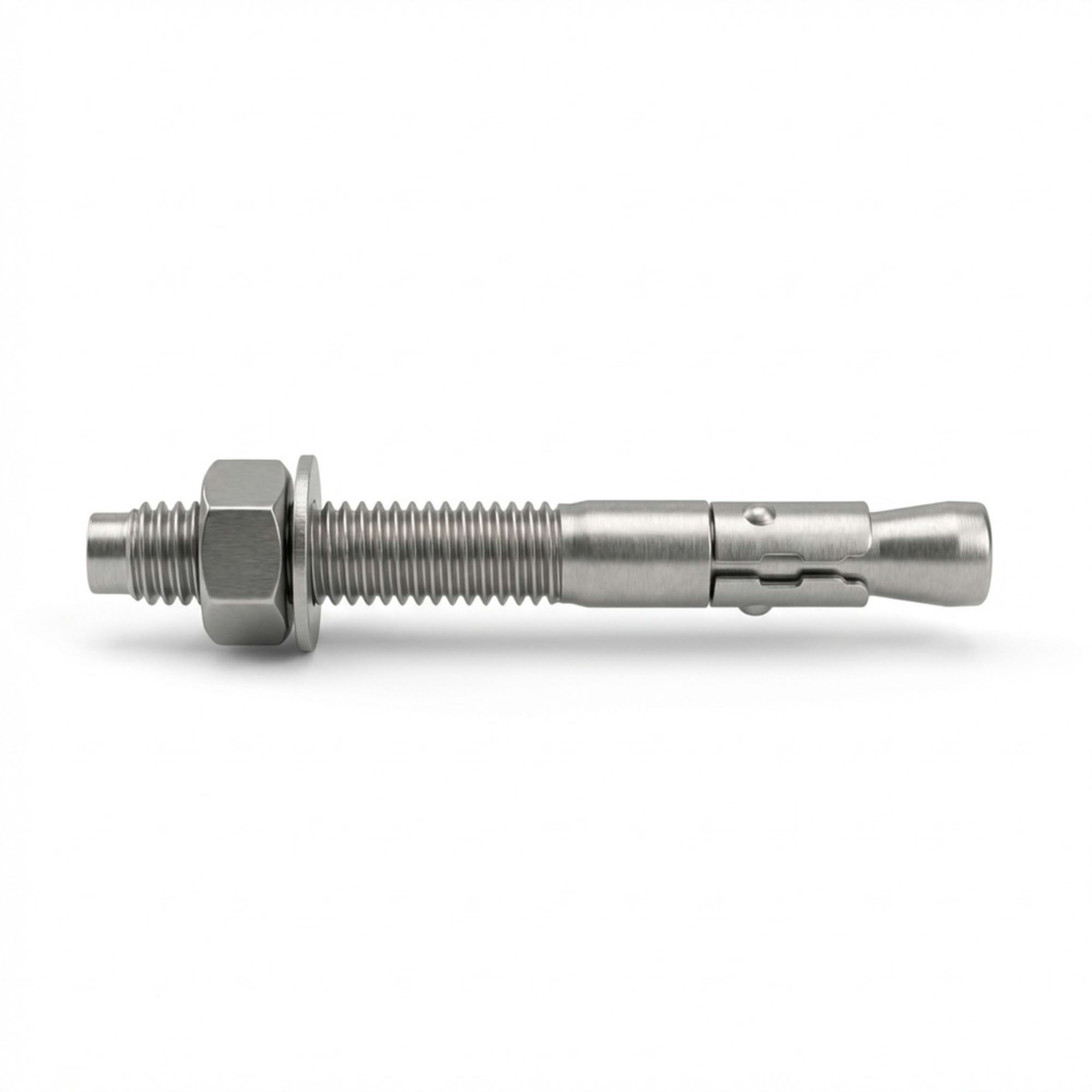

Le lot de 20 goujons d'ancrage T version INOX A4, référence PO07850 de la marque Alsafix, est une solution de fixation haute performance conçue pour les applications exigeantes. Ces goujons, d'un diamètre de 16 mm et d'une longueur de 150 mm, sont spécifiquement développés pour offrir une résistance et une durabilité exceptionnelles, notamment dans des environnements corrosifs. Chaque goujon est équipé d'un écrou (SW 24 mm) et d'une rondelle, garantissant une installation complète et sécurisée. Homologués ATE Option 7, ces goujons sont validés pour une utilisation dans le béton non fissuré, assurant une fiabilité et une sécurité optimales pour vos projets de fixation.

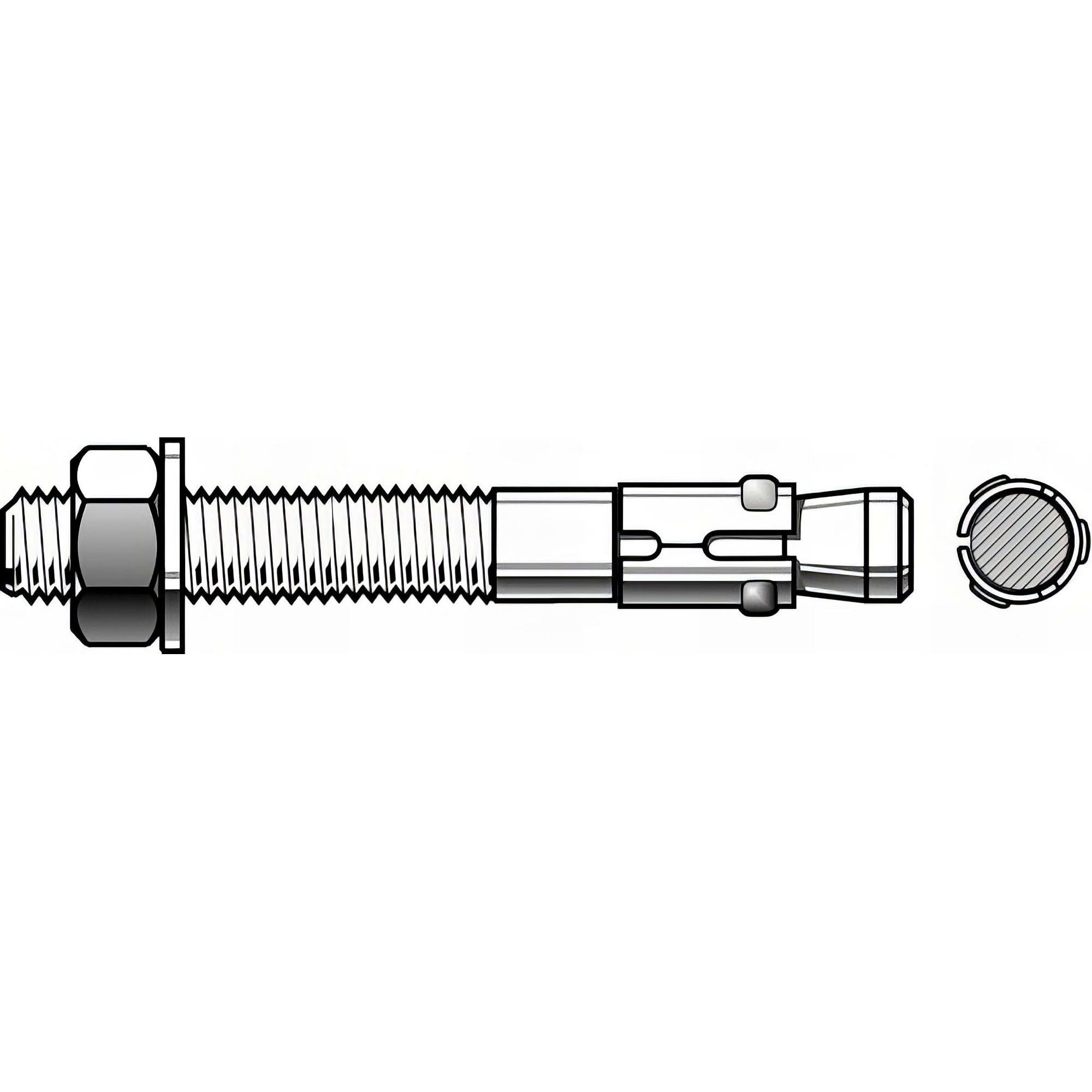

La conception du Goujon T INOX A4 intègre des caractéristiques facilitant son installation et optimisant ses performances. Sa partie basse, totalement lisse, permet une expansion plus aisée dans le trou de perçage, réduisant ainsi l'effort nécessaire. De plus, un capuchon d'impact est intégré pour protéger le filetage lors du martelage, évitant tout dommage et garantissant une prise parfaite de l'écrou. Ces goujons sont adaptés pour des fixations moyennes à lourdes, aussi bien en intérieur qu'en extérieur, et sont particulièrement recommandés pour des applications où la résistance à la corrosion est primordiale.
Caractéristiques Techniques
- Diamètre : 16 mm
- Longueur : 150 mm
- Diamètre de perçage : 16 mm
- Écrou : SW 24 mm
- Épaisseur de pièce à fixer : Permet de fixer une pièce d'une épaisseur allant jusqu'à 20 mm.
- Profondeurs d'ancrage : Ce modèle offre trois profondeurs d'ancrage (réduite, moyenne, maximale) pour une flexibilité d'installation optimale. Pour cette référence spécifique (D. 16 x Lt. 150 mm), la profondeur d'ancrage nominale est de 46 mm (hef3) et la profondeur d'ancrage effective est de 120 mm.
- Charges admissibles (ELS) : Varient de 360 à 2410 daN selon le diamètre et la profondeur d'ancrage utilisés dans la gamme. Pour le D. 16, les charges approuvées en traction (C25/30) peuvent atteindre 22,4 kN et en cisaillement (C20/25) 28,6 kN.
- Homologation : Évaluation Technique Européenne (ATE) Option 7 pour utilisation dans le béton non fissuré. Agrément FM pour l'installation de systèmes d'arrosage (M10 à M16). Testé au feu F30-F120.
- Couple d'installation (Tinst) : 100 Nm pour le diamètre 16 mm.
Matériau et Finition
Ces goujons sont fabriqués en acier INOX A4, un matériau reconnu pour son excellente résistance à la corrosion. L'acier inoxydable A4 (également appelé 316 ou 1.4401) contient du molybdène, ce qui lui confère une résistance supérieure aux chlorures et à de nombreux acides, par rapport à l'INOX A2. Cette composition le rend idéal pour les environnements agressifs, où d'autres aciers pourraient se dégrader rapidement. La finition de surface est brute, caractéristique de l'acier inoxydable, garantissant une esthétique discrète et une durabilité maximale sans traitement supplémentaire.
Domaines d'Application
Grâce à leur robustesse et leur résistance à la corrosion, ces goujons sont particulièrement adaptés à une large gamme d'applications, notamment dans des environnements exigeants :
- Fixation de serrurerie : Idéal pour les garde-corps, balcons, grilles et autres éléments de serrurerie.
- Pétro-chimie : Résistance aux agents chimiques et atmosphères corrosives.
- Bord de mer : Excellente tenue face à l'air salin et l'humidité.
- Piscines : Résistance aux chlorures présents dans l'eau des piscines.
- Agro-alimentaire et alimentaire : Conforme aux exigences d'hygiène et de résistance à la corrosion pour les équipements et structures.
- Structures métalliques : Fixation de charpentes, poteaux, poutres.
- Supports et machines : Ancrage de machines industrielles, équipements lourds, supports de tuyauterie.
- Tunnels routiers : Résistance aux conditions environnementales spécifiques des tunnels.
- Fixations multiples : Pour les applications non structurelles telles que les plafonds suspendus et les fixations comparables (pour les diamètres M6 avec profondeur d'ancrage >= 30mm).
Avantages
- Haute Résistance à la Corrosion : L'acier INOX A4 assure une durabilité exceptionnelle dans les environnements les plus agressifs (bord de mer, pétro-chimie, piscines, agro-alimentaire).
- Flexibilité d'Installation : Trois profondeurs d'ancrage disponibles permettent une adaptation précise aux exigences spécifiques de chaque projet, optimisant la charge admissible ou réduisant l'effort de forage.
- Installation Facile et Rapide : La partie basse lisse et le capuchon d'impact facilitent l'insertion et protègent le filetage, permettant un montage rapide et sans dommage. Le montage peut se faire au marteau.
- Performances Élevées : Homologué ATE Option 7 pour béton non fissuré, garantissant des charges admissibles très élevées et des distances réduites aux bords et entre les centres.
- Polyvalence : Convient pour une utilisation moyenne à lourde, en intérieur comme en extérieur, pour une multitude d'applications structurelles et non structurelles.
- Économie de Temps et d'Effort : L'installation avec une profondeur d'ancrage minimale réduit l'effort de forage et le risque d'impact sur l'armature. L'utilisation d'une foreuse à succion peut éliminer le soufflage du trou.
Conditionnement
Ce produit est livré en lot de 20 goujons d'ancrage, assurant une quantité suffisante pour des projets de taille moyenne ou pour constituer un stock. Chaque goujon est fourni avec son écrou et sa rondelle, prêt à l'emploi. Le conditionnement est conçu pour protéger les goujons pendant le transport et le stockage.
