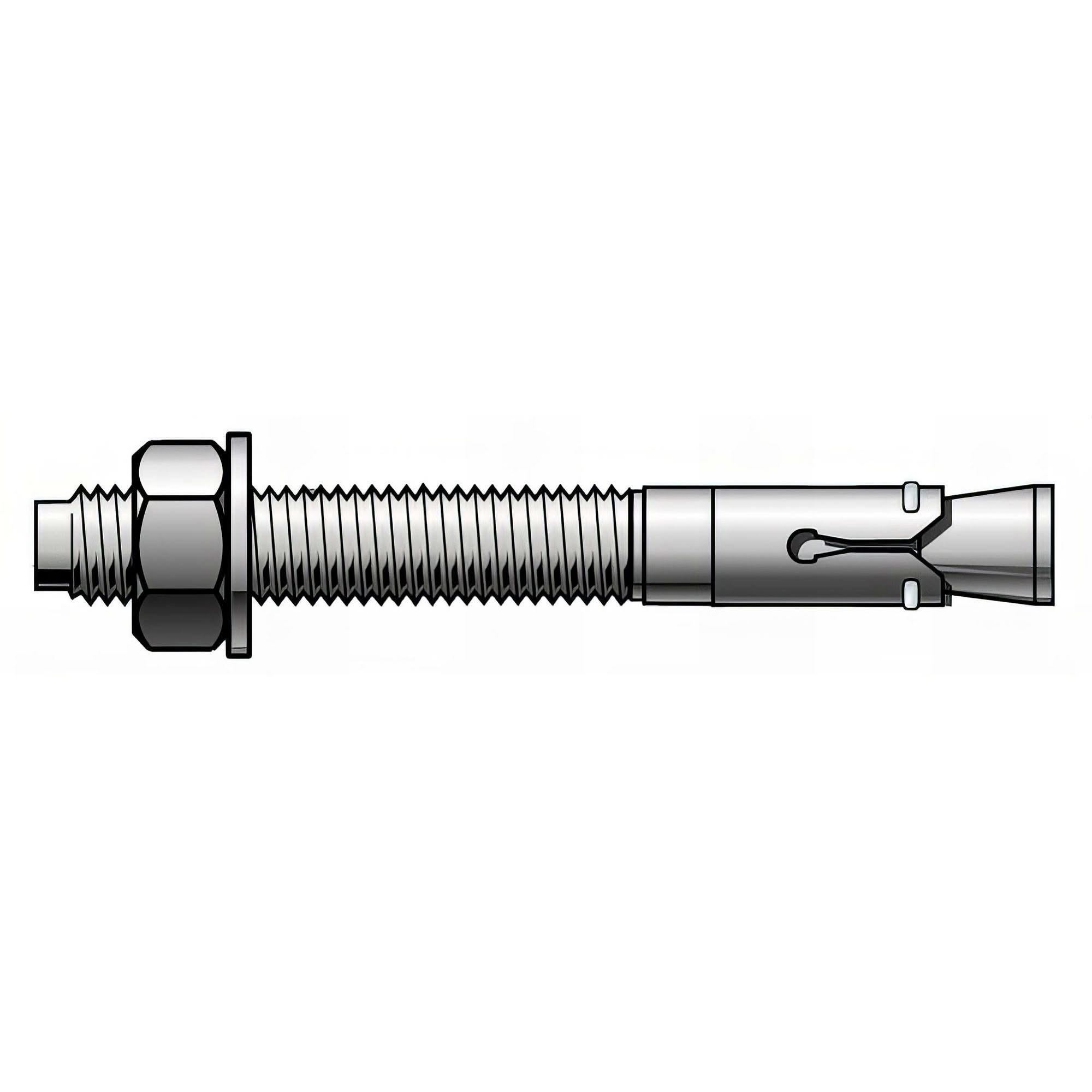

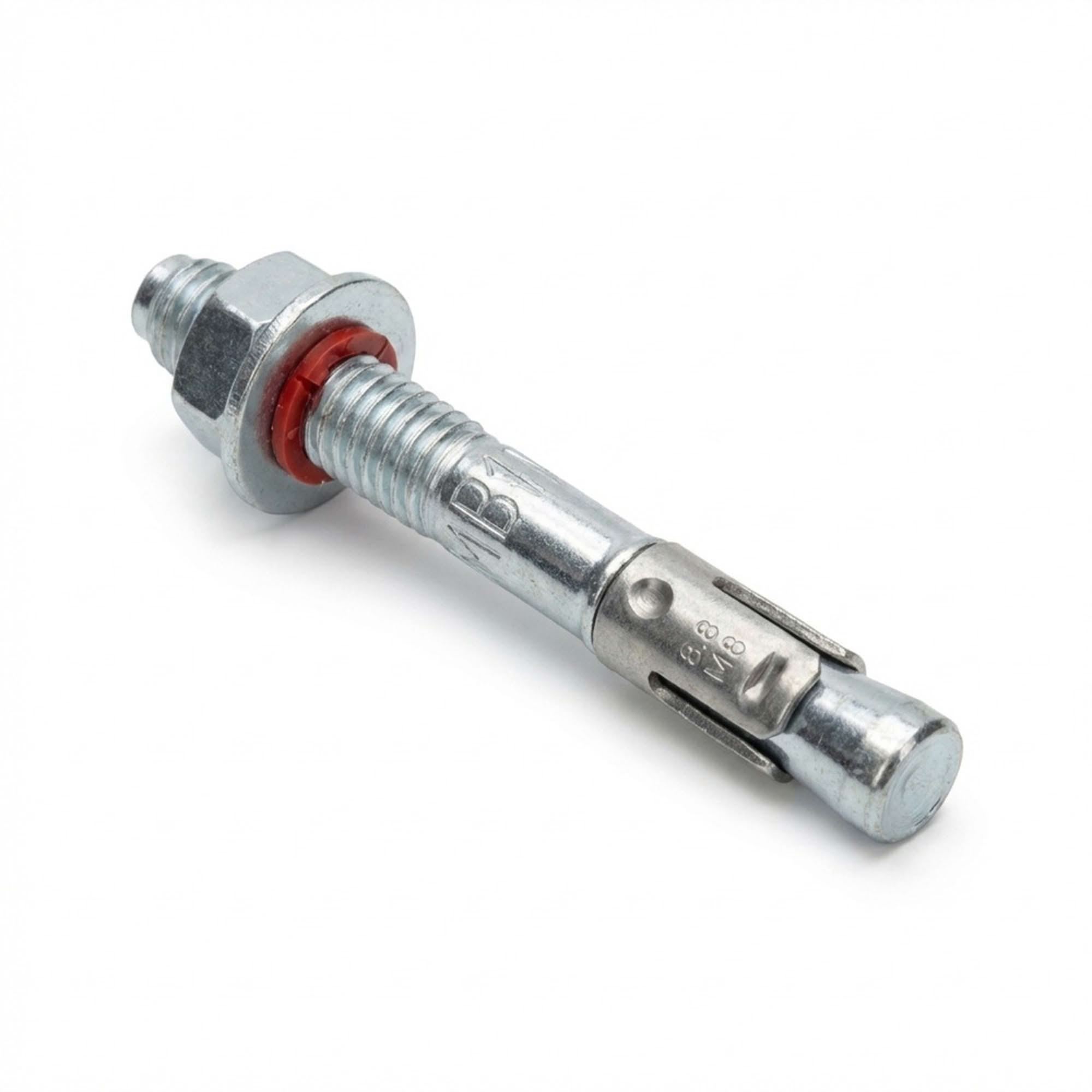

Présentation du Goujon d'Ancrage T Alsafix
Le goujon d'ancrage T Alsafix, référence PO69334, est une solution de fixation haute performance conçue pour les applications d'ancrage moyen à lourd dans le béton. Cette version zinguée, certifiée ATE Option 1, est spécifiquement adaptée pour une utilisation dans le béton fissuré et non fissuré. Le diamètre de 10 mm et la longueur de 90 mm en font un choix polyvalent pour de nombreux projets de construction et de rénovation. Chaque lot contient 50 goujons, garantissant un approvisionnement suffisant pour des travaux d'envergure. Ce goujon est équipé d'un écrou SW 17 mm et d'une rondelle, assurant une installation complète et sécurisée. Sa conception ingénieuse permet une mise en oeuvre aisée, même avec un marteau, sans risquer d'endommager le filetage, grâce à sa partie basse totalement lisse qui facilite l'expansion.
Le goujon T Alsafix se distingue par sa capacité à répondre aux exigences les plus strictes en matière de sécurité et de performance. Il est approuvé pour les charges sismiques des catégories de performance C1 et C2 (pour les diamètres M8 à M20 et une longueur maximale d'ancrage de 210 mm), ainsi que pour une utilisation en cas d'exposition au feu avec des indices de résistance R30-R120. Ces certifications attestent de sa robustesse et de sa fiabilité dans des conditions extrêmes. De plus, il convient à l'utilisation dans la pierre naturelle résistante à la compression (bien que sans homologation spécifique pour ce matériau).

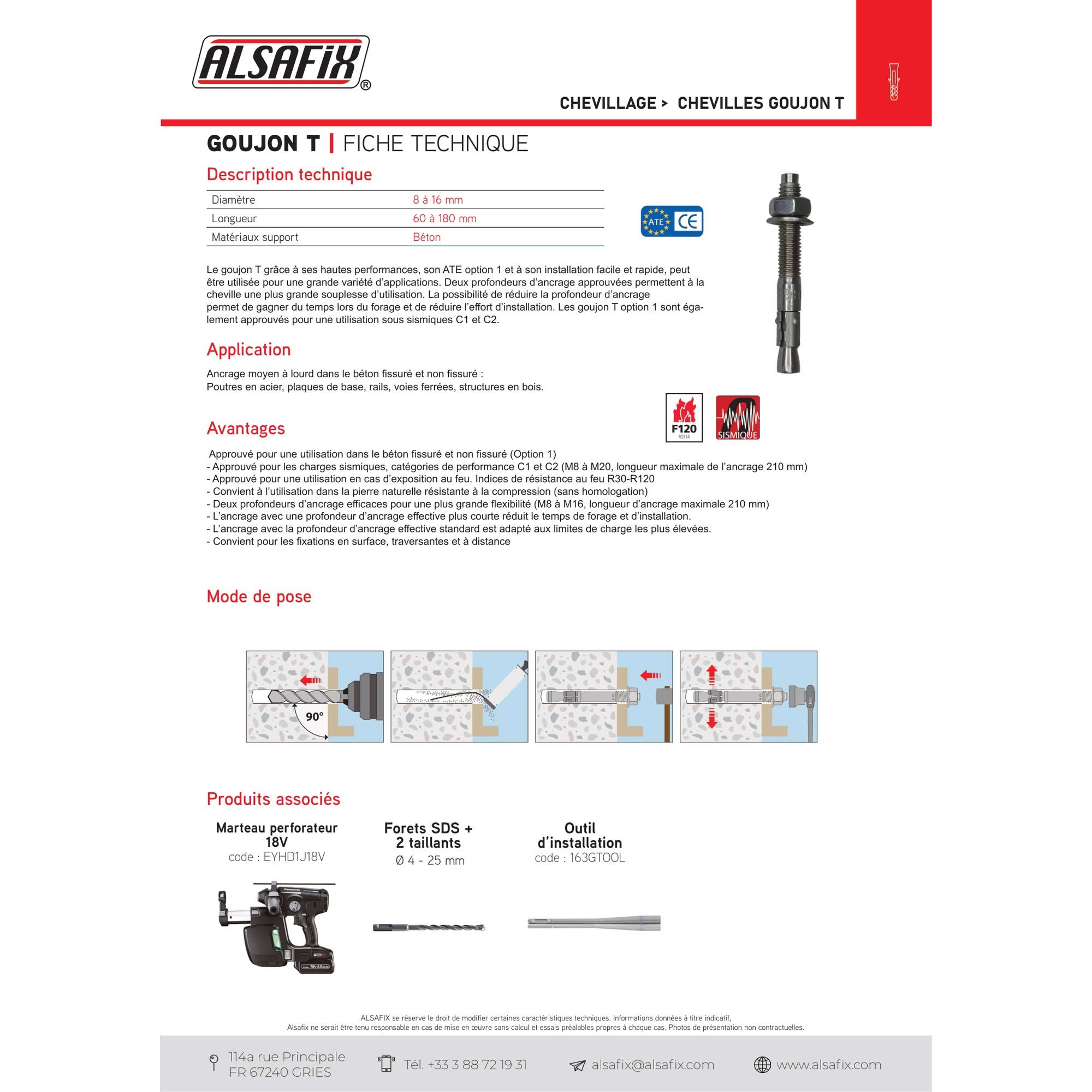

Caractéristiques Techniques Détaillées
- Diamètre du Goujon: 10 mm
- Longueur du Goujon: 90 mm
- Diamètre de Perçage: 10 mm
- Épaisseur Maximale de la Pièce à Fixer (tfix): 10 mm (pour cette référence spécifique)
- Écrou: SW 17 mm
- Rondelle: Incluse
- Profondeurs d'Ancrage Efficaces (hef): Le goujon T offre deux profondeurs d'ancrage approuvées pour une flexibilité accrue. La profondeur d'ancrage effective plus courte (ici 40 mm pour le M10) réduit le temps de forage et l'effort d'installation, tandis que la profondeur d'ancrage effective standard (ici 60 mm pour le M10) est adaptée aux limites de charge les plus élevées.
- Charges Limites de Service (ELS): Varient de 360 à 2410 daN selon le diamètre du goujon utilisé dans la gamme. Pour le M10, les charges approuvées en tension (C25/30 appr. N) sont de 4,0 kN en béton fissuré et 4,8 kN en béton non fissuré (pour hef 40 mm). Les charges de cisaillement (C25/30 appr. V) sont de 11,5 kN en béton fissuré et 11,5 kN en béton non fissuré (pour hef 40 mm).
- Couple d'Installation (Tinst): 25 Nm pour l'acier galvanisé.
Matériau et Finition
Ce goujon est fabriqué à partir de matériaux support en béton et bénéficie d'une finition zinguée. Le zingage est un procédé qui consiste à recouvrir l'acier d'une fine couche de zinc, offrant une protection efficace contre la corrosion. Cette finition est particulièrement adaptée pour les applications intérieures ou dans des environnements où l'exposition à l'humidité est modérée, prolongeant ainsi la durée de vie du goujon et garantissant la pérennité de la fixation.
Domaines d'Application
Le goujon d'ancrage T Alsafix est idéal pour une large gamme d'applications d'ancrage moyen à lourd dans le béton fissuré et non fissuré. Ses utilisations typiques incluent :
- Fixation de poutres en acier
- Ancrage de plaques de base
- Installation de rails et voies ferrées
- Montage de structures en bois
- Fixation de serrurerie
- Applications de fixation en surface, traversantes et à distance.
Sa polyvalence et ses performances certifiées en font un choix privilégié pour les professionnels du bâtiment, les serruriers, les charpentiers et tous les corps de métier nécessitant des fixations robustes et fiables.
Avantages Clés
- Haute Performance: Approuvé ATE Option 1 pour le béton fissuré et non fissuré, garantissant une sécurité maximale.
- Résistance Sismique et au Feu: Certifié pour les charges sismiques C1 et C2 et pour la résistance au feu (R30-R120), offrant une tranquillité d'esprit dans les environnements exigeants.
- Facilité d'Installation: La partie basse lisse permet une expansion aisée et un montage au marteau sans endommager le filetage, réduisant ainsi le temps et l'effort d'installation.
- Flexibilité d'Utilisation: Deux profondeurs d'ancrage efficaces permettent une adaptation aux besoins spécifiques du projet, optimisant le temps de forage et les performances de charge.
- Protection Anti-Corrosion: La finition zinguée assure une bonne résistance à la corrosion pour les applications intérieures.
- Polyvalence: Convient à une multitude d'applications, des structures métalliques aux éléments en bois.
Conditionnement
Le produit est conditionné en boîtes de 50 goujons d'ancrage. Ce conditionnement en vrac est pratique pour les chantiers nécessitant un grand nombre de fixations, assurant une disponibilité constante et réduisant les besoins de réapprovisionnement fréquents. Chaque goujon est livré avec son écrou et sa rondelle, prêt à être installé.
