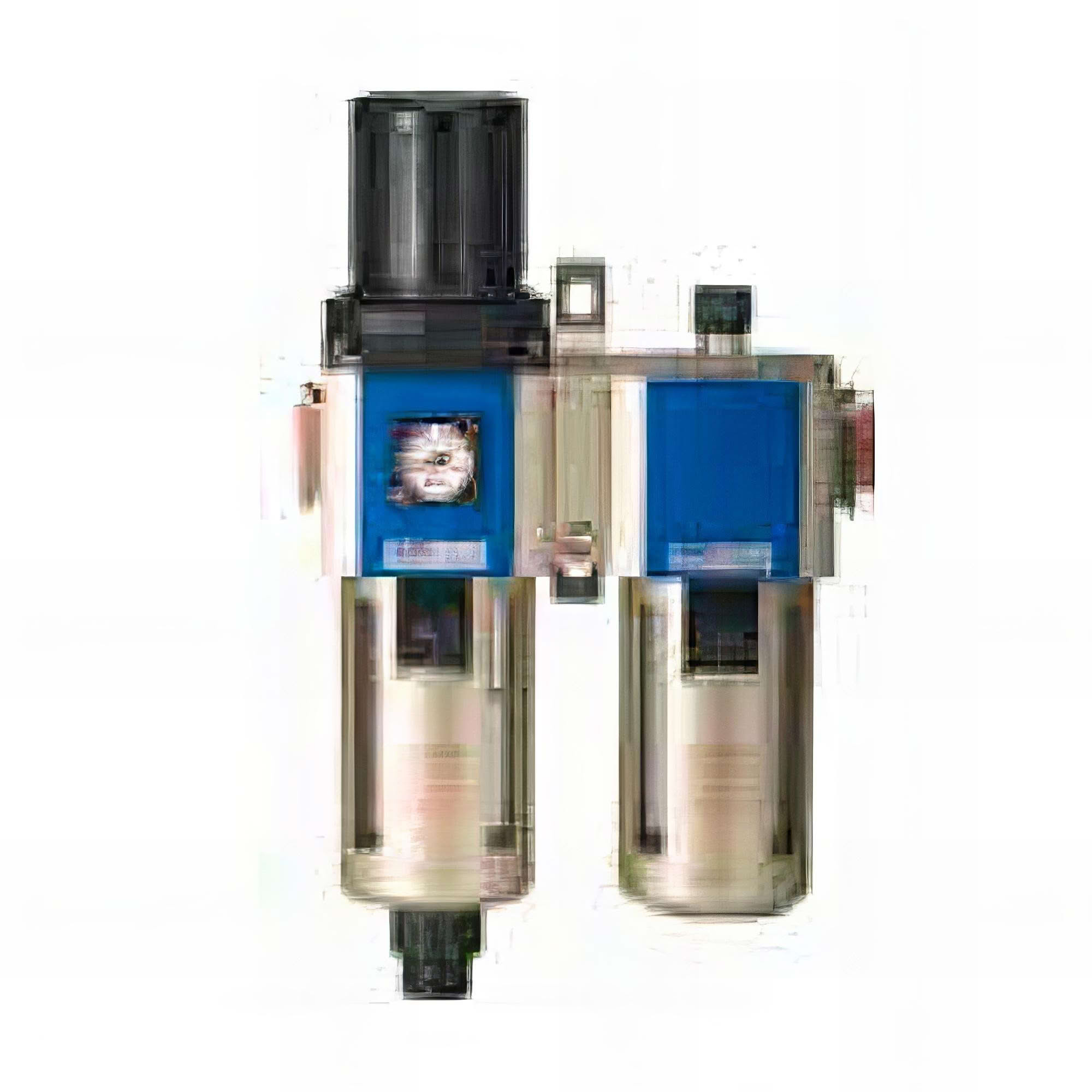

Le bloc de traitement d'air Alsafix FR+L1/4 est un équipement essentiel pour tout système pneumatique nécessitant un air comprimé propre, régulé et lubrifié. Conçu pour une intégration directe sur un réseau d'air comprimé, cet ensemble 3-en-1 combine les fonctions de filtration, de régulation de pression et de lubrification, garantissant ainsi la performance et la longévité de vos outils et machines pneumatiques. Sa conception robuste et ses caractéristiques techniques précises en font un choix fiable pour une large gamme d'applications industrielles et d'atelier.
Présentation
Le FR+L1/4 d'Alsafix est un module compact et performant qui se distingue par sa facilité d'installation et d'utilisation. Il intègre un filtre pour éliminer les impuretés et l'humidité, un régulateur pour maintenir une pression de sortie constante et un lubrificateur pour injecter une fine brume d'huile dans le flux d'air. Un manomètre intégré permet une lecture claire et précise de la pression de sortie, offrant un contrôle optimal du système. Cet appareil est spécifiquement conçu pour être monté directement sur une ligne d'air comprimé, simplifiant ainsi l'installation et réduisant l'encombrement.
Caractéristiques techniques
- Fonctions intégrées : Filtration, Régulation de pression, Lubrification.
- Raccordement : Taraudages de 1/4'' (pouce) pour une compatibilité standard avec les réseaux d'air comprimé.
- Plage de pression du manomètre : Gradué de 0 à 10 bars, permettant un réglage précis de la pression de sortie.
- Température d'utilisation : Fonctionnel dans une plage de température de 5°C à 60°C, adapté à divers environnements de travail.
- Huile recommandée : Conçu pour être utilisé avec de l'huile pneumatique HF32, garantissant une lubrification efficace et la protection des composants.
- Finesse de filtration : Capable de filtrer les particules de 5 à 40 microns (µ), assurant un air propre et protégeant les équipements en aval.
- Capacité du bol d'huile : Réservoir de 7,5 cl (centilitres) pour une autonomie suffisante en lubrification.
Matériau et finition
Bien que les matériaux exacts ne soient pas spécifiés, la conception d'un tel équipement implique l'utilisation de matériaux résistants à la pression et à la corrosion. Généralement, les corps de filtre et de régulateur sont fabriqués en alliages d'aluminium ou en polymères techniques robustes, tandis que les bols peuvent être en polycarbonate transparent pour permettre une visualisation facile du niveau d'huile et du condensat. Les joints et membranes sont en élastomères de haute qualité pour assurer une étanchéité parfaite et une longue durée de vie. Le manomètre est protégé par un boîtier résistant aux chocs.
Domaines d'application
Ce filtre régulateur lubrificateur est idéal pour une multitude d'applications nécessitant un air comprimé de qualité :
- Ateliers mécaniques et garages : Alimentation d'outils pneumatiques (clés à chocs, ponceuses, perceuses, etc.).
- Industrie manufacturière : Protection des vérins, vannes et autres composants pneumatiques sur les lignes de production.
- Menuiserie et ébénisterie : Alimentation de cloueuses, agrafeuses et autres outils pneumatiques pour le travail du bois.
- Peinture et carrosserie : Assure un air propre et sec pour les pistolets de peinture, évitant les défauts de surface.
- Petites et moyennes entreprises : Optimisation des performances et de la durée de vie des équipements pneumatiques.
Avantages
- Protection accrue des équipements : La filtration élimine les impuretés et l'humidité, tandis que la lubrification réduit l'usure des composants internes des outils pneumatiques.
- Performance constante : Le régulateur maintient une pression de sortie stable, garantissant un fonctionnement optimal des outils et machines.
- Facilité d'installation : Se monte directement sur le réseau d'air comprimé grâce à ses taraudages 1/4''.
- Contrôle précis : Le manomètre intégré permet un ajustement et une surveillance aisés de la pression.
- Polyvalence : Adapté à une large gamme d'applications et d'environnements de travail grâce à sa plage de température étendue.
- Maintenance simplifiée : Bol d'huile transparent pour une vérification rapide du niveau et une recharge facile.
Conditionnement
Le filtre régulateur + lubrificateur + manomètre Alsafix FR+L1/4 est généralement livré à l'unité, soigneusement emballé dans un carton protecteur pour assurer son intégrité durant le transport. L'emballage inclut le module complet avec son manomètre pré-installé, prêt à être monté sur votre installation pneumatique. Des instructions de montage et d'utilisation peuvent être incluses pour faciliter la mise en service.
