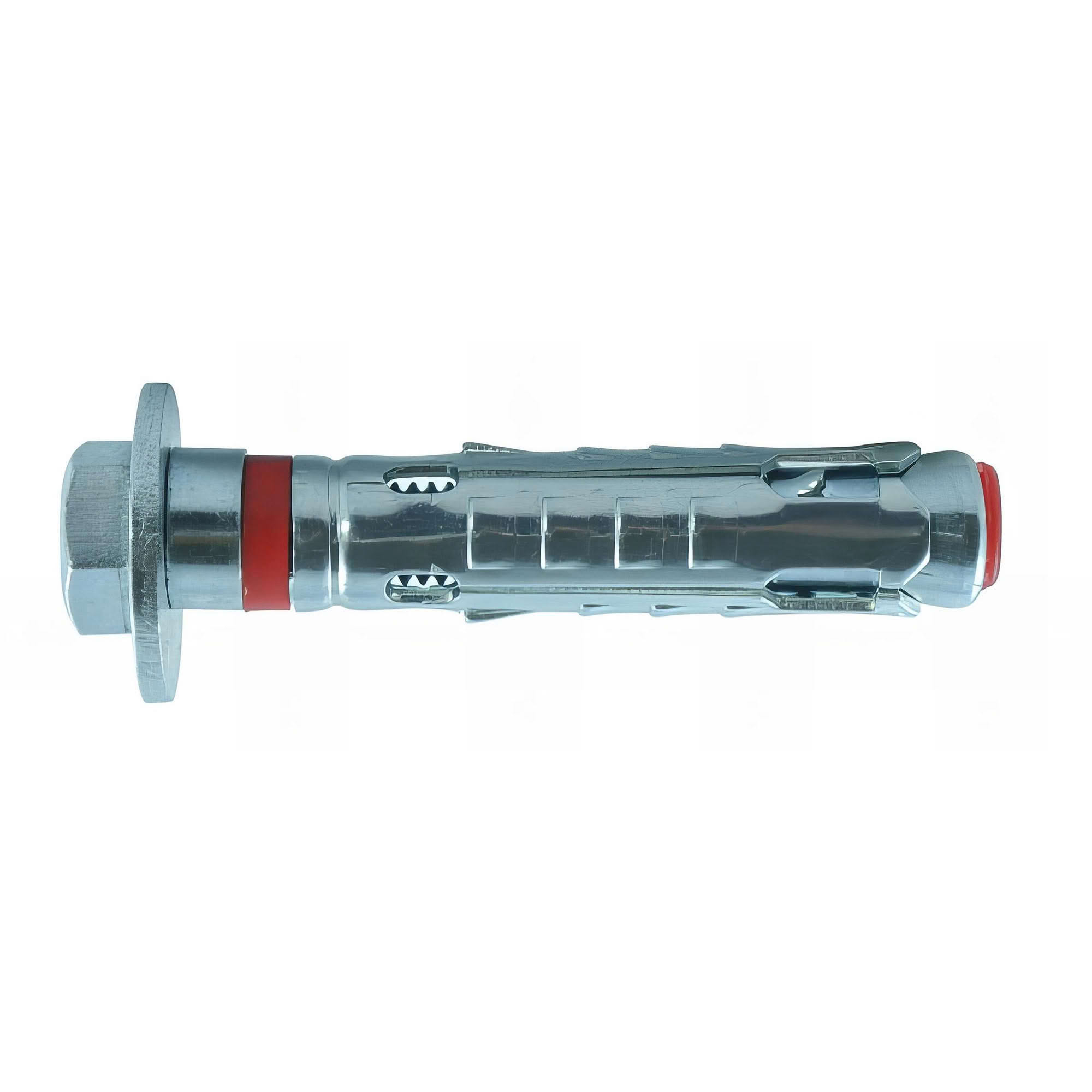

Présentation de la Cheville Métallique STAM D. 12 x M8 x Lt. 90 mm
Découvrez la cheville métallique à expansion STAM D. 12 x M8 x Lt. 90 mm, référence SY70636 de la marque Alsafix, conçue spécifiquement pour la fixation de charges lourdes dans les matériaux creux. Ce lot de 50 chevilles représente une solution fiable et robuste pour vos projets nécessitant une résistance élevée au cisaillement et à la traction. Idéale pour les professionnels du bâtiment et les bricoleurs exigeants, cette cheville garantit une sécurité optimale et une durabilité exceptionnelle.
La cheville STAM se distingue par sa conception innovante, intégrant une expansion longue et quadruple qui assure une répartition homogène de la charge sur l'ensemble de la partie expansée. Cette caractéristique est cruciale pour une performance maximale dans des matériaux tels que le béton, les hourdis, la brique creuse, le parpaing, ainsi que la maçonnerie et le silico-calcaire. Sa rondelle de 24 mm optimise la répartition de la charge, renforçant ainsi la stabilité de la fixation.

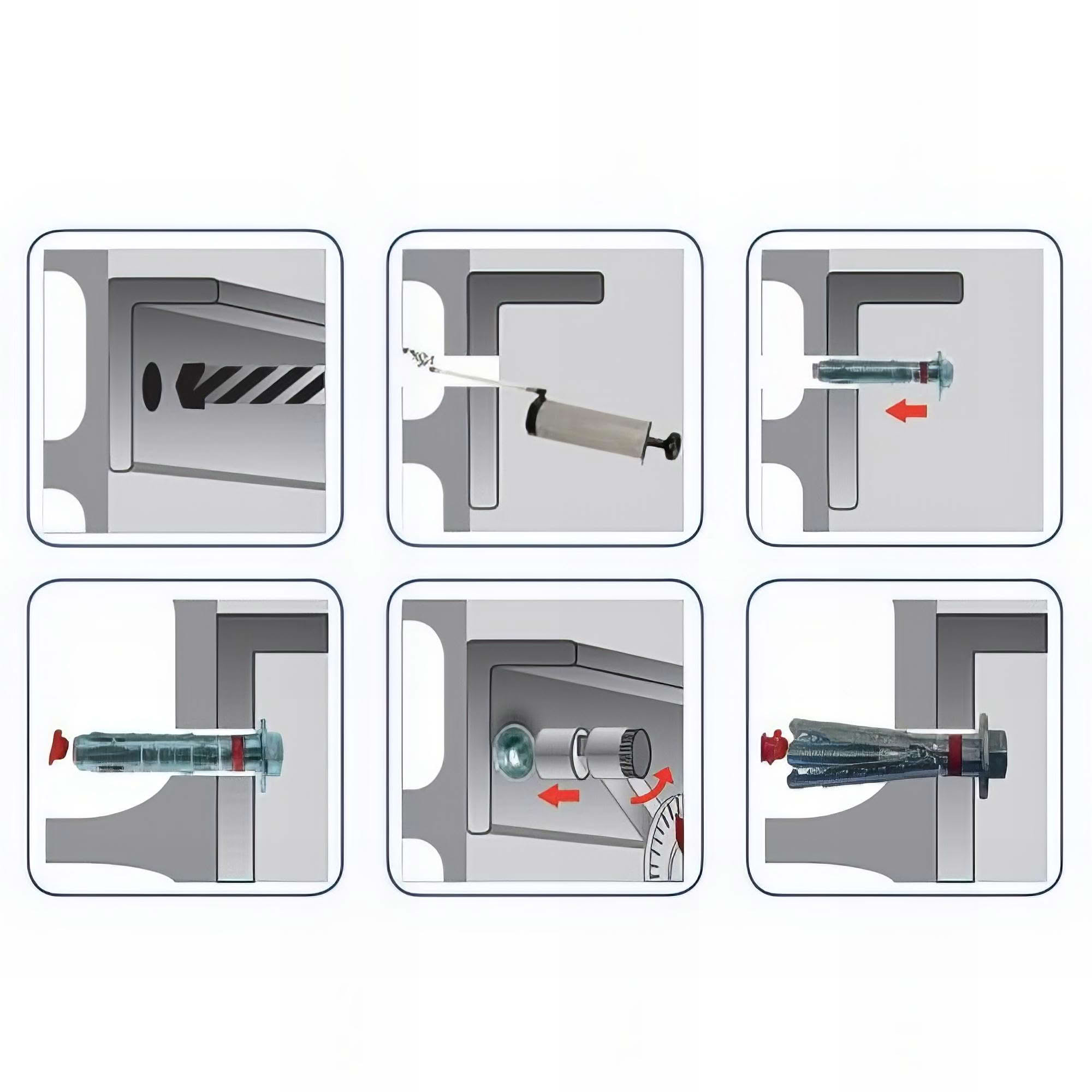

Pré-assemblée pour une installation rapide et facile, la cheville STAM est également adaptée aux fixations temporaires grâce à sa vis amovible, permettant de retirer la pièce fixée tout en laissant la partie expansée dans le support. Le capuchon de protection intégré empêche l'infiltration de poussière ou de débris avant l'expansion, assurant ainsi un ancrage propre et efficace dès la pose.
Caractéristiques Techniques
- Diamètre de perçage : 12 mm. Un diamètre précis est essentiel pour garantir une fixation optimale.
- Filetage : M8, offrant une compatibilité avec une large gamme de tiges filetées et de boulons.
- Longueur de la cheville (L) : 90 mm.
- Profondeur d'ancrage (hef) : 90 mm.
- Profondeur minimale du perçage (h1) : 55 mm.
- Épaisseur maximum de la pièce à fixer (tfix) : 40 mm. Il est recommandé de percer la pièce à fixer à 2 mm de plus que son épaisseur pour un ajustement parfait.
- Couple de serrage (Tinst) : 20 Nm. Un serrage avec une clé SW 13 est nécessaire pour atteindre ce couple et assurer une expansion correcte.
- Charge maximale en cisaillement (Vrec) : 4,1 kN (environ 410 daN).
- Charge maximale de traction pour béton non-fissuré (Nrec) : 2,3 kN (environ 230 daN).
- Charge maximale de traction pour béton fissuré (Nrec) : 3,9 kN (environ 390 daN).
- Distance minimale du bord (Cmin) : 150 mm.
- Distance d'entraxe minimale (Smin) : 300 mm.
- Boulon : Acier 8.8, optimisant la capacité de charge en cisaillement.
Matériau et Finition
Cette cheville est fabriquée en métal de haute qualité avec une finition zinguée. Le zingage offre une protection efficace contre la corrosion, prolongeant ainsi la durée de vie de la cheville, même dans des environnements exigeants. L'acier 8.8 du boulon garantit une résistance mécanique supérieure, essentielle pour les applications de fixation lourde.
Domaines d'Application
La cheville STAM est particulièrement adaptée pour la fixation de charges lourdes sur une variété de matériaux creux et pleins à résistance limitée. Elle est idéale pour :
- Fixation de portails, garde-corps, et balustrades.
- Installation de rayonnages industriels et d'étagères lourdes.
- Ancrage de machines et équipements.
- Fixation de structures métalliques, charpentes et auvents.
- Pose de chemins de câbles et conduits.
- Applications dans le béton, les hourdis, la brique creuse, le parpaing, la maçonnerie et le silico-calcaire.
Avantages
- Résistance Élevée : Grâce à son expansion longue et quadruple, elle garantit des résistances élevées dans divers matériaux, y compris ceux à faible compression. L'ELS (État Limite de Service) est de 400 daN, confirmant sa capacité à supporter des charges importantes.
- Polyvalence : Convient pour une large gamme de matériaux creux et pleins, offrant une solution unique pour de multiples applications.
- Facilité d'Installation : Pré-assemblée avec une collerette d'appui, elle assure une pose rapide et simplifiée. Le capuchon de protection évite l'encrassement du trou avant l'expansion.
- Durabilité : La finition zinguée protège contre la corrosion, tandis que le boulon en acier 8.8 assure une excellente résistance mécanique.
- Flexibilité : La vis est amovible, permettant des fixations temporaires et la réutilisation du support.
- Répartition Optimale de la Charge : La rondelle de 24 mm et l'expansion quadruple répartissent efficacement la charge, minimisant les contraintes sur le matériau support.
Conditionnement
Ce produit est livré en lot de 50 chevilles métalliques STAM D. 12 x M8 x Lt. 90 mm, référence SY70636. Ce conditionnement est adapté pour les professionnels ayant des besoins réguliers ou pour des projets de grande envergure, assurant une disponibilité suffisante pour mener à bien vos travaux.
