Présentation

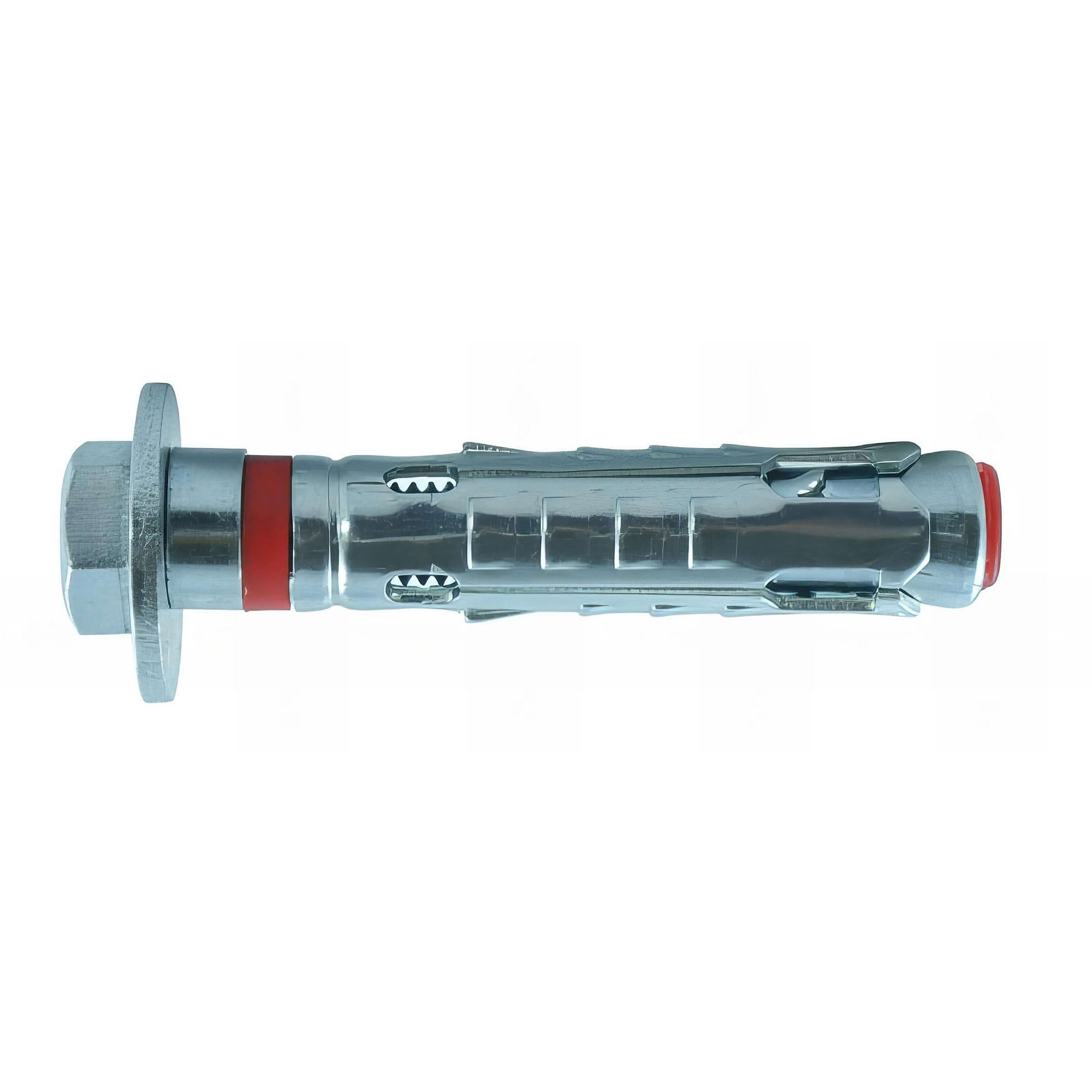

Le blister de 10 chevilles métalliques STAM D. 12 x M8 x Lt. 120 mm, référence SY70638BL de la marque Alsafix, est une solution de fixation robuste et fiable, spécialement conçue pour les charges lourdes dans les matériaux creux. Ces chevilles à expansion sont idéales pour une multitude d'applications nécessitant une résistance élevée au cisaillement et à la traction. Conditionnées en blister pour une praticité optimale, elles sont prêtes à l'emploi pour vos projets les plus exigeants.

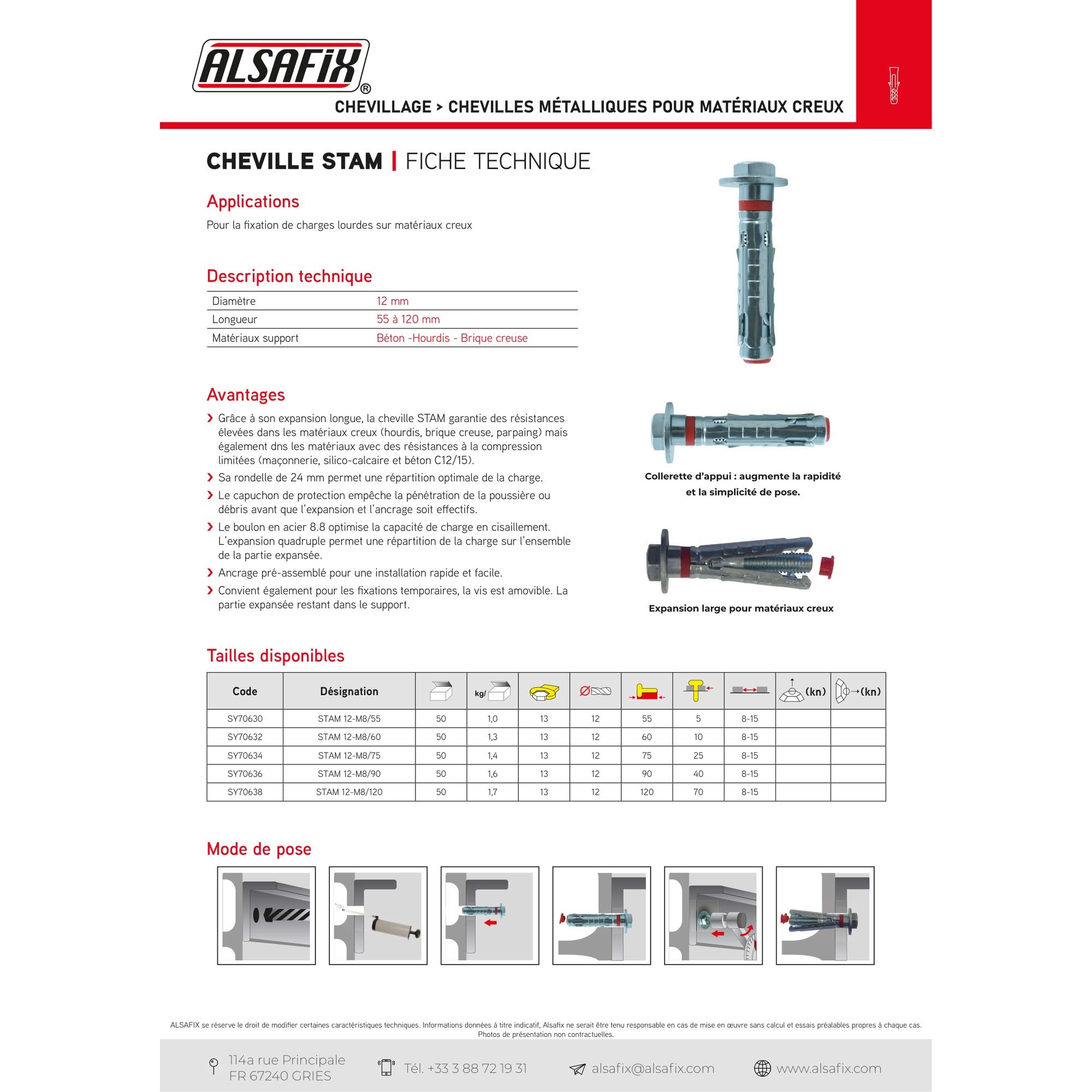

Caractéristiques techniques
- Diamètre de perçage: 12 mm. Ce diamètre assure une compatibilité avec les forets standards et une installation précise.
- Filetage: M8. Un filetage robuste pour une connexion solide et sécurisée avec les éléments à fixer.
- Longueur de la cheville (L): 120 mm. Cette longueur permet une profondeur d'ancrage significative pour une meilleure tenue.
- Profondeur d'ancrage (hef): 120 mm. La cheville est conçue pour exploiter pleinement la profondeur du matériau creux.
- Profondeur minimale du perçage (h1): 55 mm. Cette valeur garantit une installation sûre et efficace.
- Épaisseur maximum de la pièce à fixer (tfix): 70 mm. Permet de fixer des éléments d'une épaisseur considérable. Il est recommandé de percer la pièce à fixer à 2 mm de plus que son épaisseur.
- Diamètre du trou de la pièce à fixer (d): 8-15 mm. Offre une flexibilité pour différentes tailles de trous dans la pièce à fixer.
- Couple de serrage (Tinst): 20 Nm. Un couple de serrage précis pour une expansion optimale sans endommager le matériau.
- Clé SW: 13 mm. Nécessite une clé de 13 mm pour le serrage, assurant une expansion efficace de la cheville.
- Distance minimale du bord (Cmin): 150 mm. Respecter cette distance est crucial pour la performance et la sécurité de la fixation.
- Distance d'entraxe minimale (Smin): 300 mm. Assure une répartition adéquate des charges entre plusieurs chevilles.
- Charge de traction pour béton non-fissuré (Nrec): 2,3 kN (230 daN).
- Charge de traction pour béton fissuré (Nrec): 3,9 kN (390 daN).
- Charge en cisaillement (Vrec): 4,1 kN (410 daN). Ces valeurs démontrent la capacité de la cheville à supporter des charges très importantes.
- ELS (État Limite de Service): 400 daN. Indique la charge maximale admissible en service.
Matériau et finition
Ces chevilles sont fabriquées en métal et bénéficient d'une finition zinguée. Le zingage offre une protection contre la corrosion, prolongeant ainsi la durée de vie de la cheville et assurant sa performance dans divers environnements. Le boulon en acier 8.8 optimise la capacité de charge en cisaillement.
Domaines d'application
La cheville STAM est spécifiquement conçue pour la fixation de charges lourdes dans les matériaux creux. Elle est particulièrement adaptée pour :
- Béton: Y compris le béton C12/15.
- Hourdis: Idéale pour les dalles et planchers en hourdis.
- Brique creuse: Assure une fixation solide dans les murs en brique creuse.
- Parpaing: Convient également aux blocs de béton creux.
- Maçonnerie et silico-calcaire: Pour les matériaux avec des résistances à la compression limitées.
Elle est parfaite pour l'installation de portails, de portiques, de garde-corps, de consoles, de rayonnages lourds, de chauffe-eau, et d'autres éléments nécessitant une fixation extrêmement robuste.
Avantages
- Résistance élevée: Grâce à son expansion longue et quadruple, la cheville STAM garantit des résistances élevées dans les matériaux creux, y compris ceux avec des résistances à la compression limitées.
- Répartition optimale de la charge: La rondelle de 24 mm intégrée assure une répartition uniforme de la charge, augmentant la stabilité et la sécurité de la fixation.

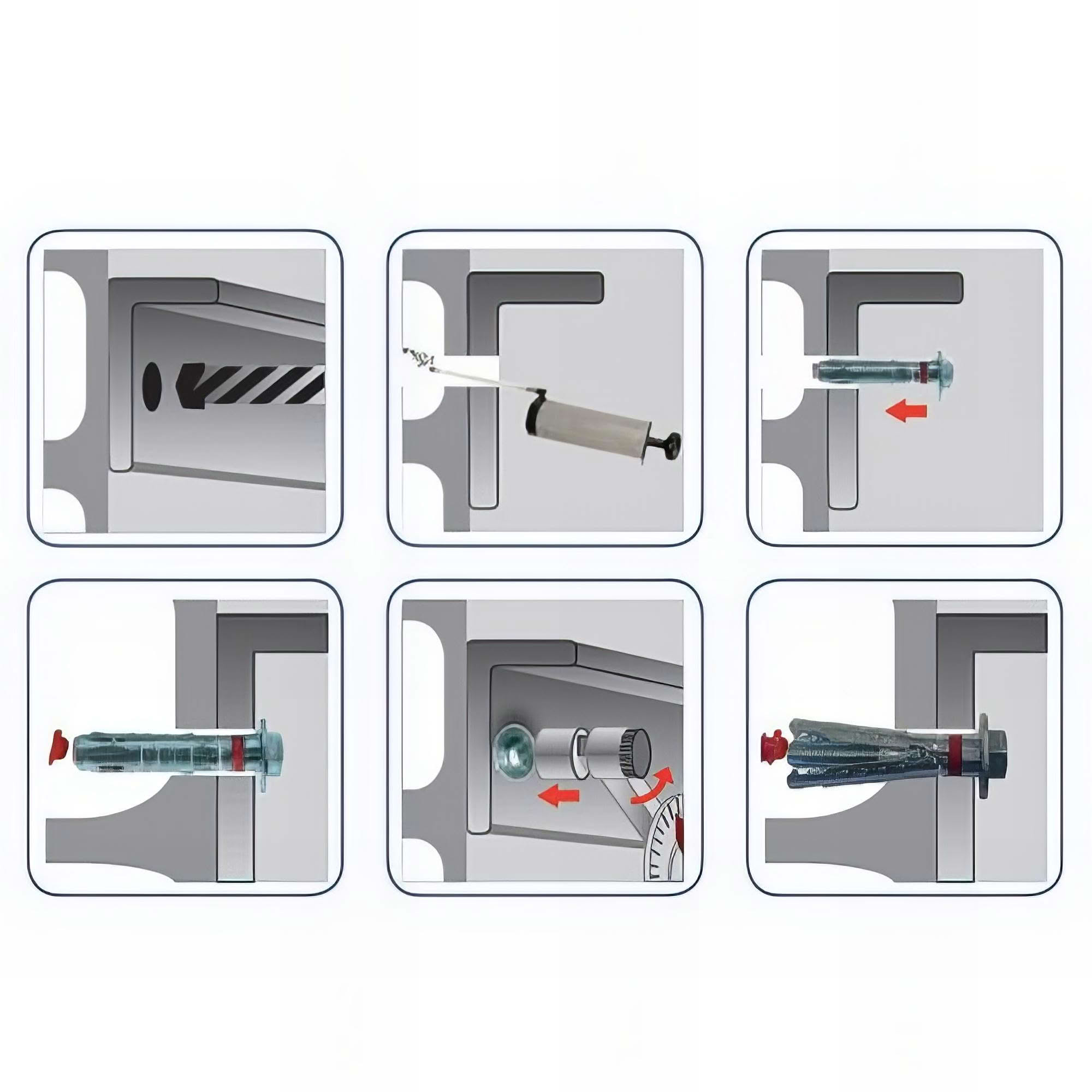

- Installation facilitée: L'ancrage pré-assemblé permet une installation rapide et simple. La collerette d'appui contribue également à la rapidité et à la simplicité de pose.
- Protection accrue: Le capuchon de protection empêche la pénétration de poussière ou de débris avant l'expansion, garantissant un ancrage efficace.
- Polyvalence: Convient également pour les fixations temporaires, car la vis est amovible, laissant la partie expansée dans le support.
- Haute performance au cisaillement: Le boulon en acier 8.8 optimise la capacité de charge en cisaillement, offrant une grande résistance aux forces latérales.
Conditionnement
Le produit est livré en blister de 10 unités, sous la référence SY70638BL. Ce conditionnement est pratique pour les professionnels et les particuliers ayant besoin de plusieurs chevilles pour un projet donné, tout en assurant la protection du produit jusqu'à son utilisation.
