Présentation du produit

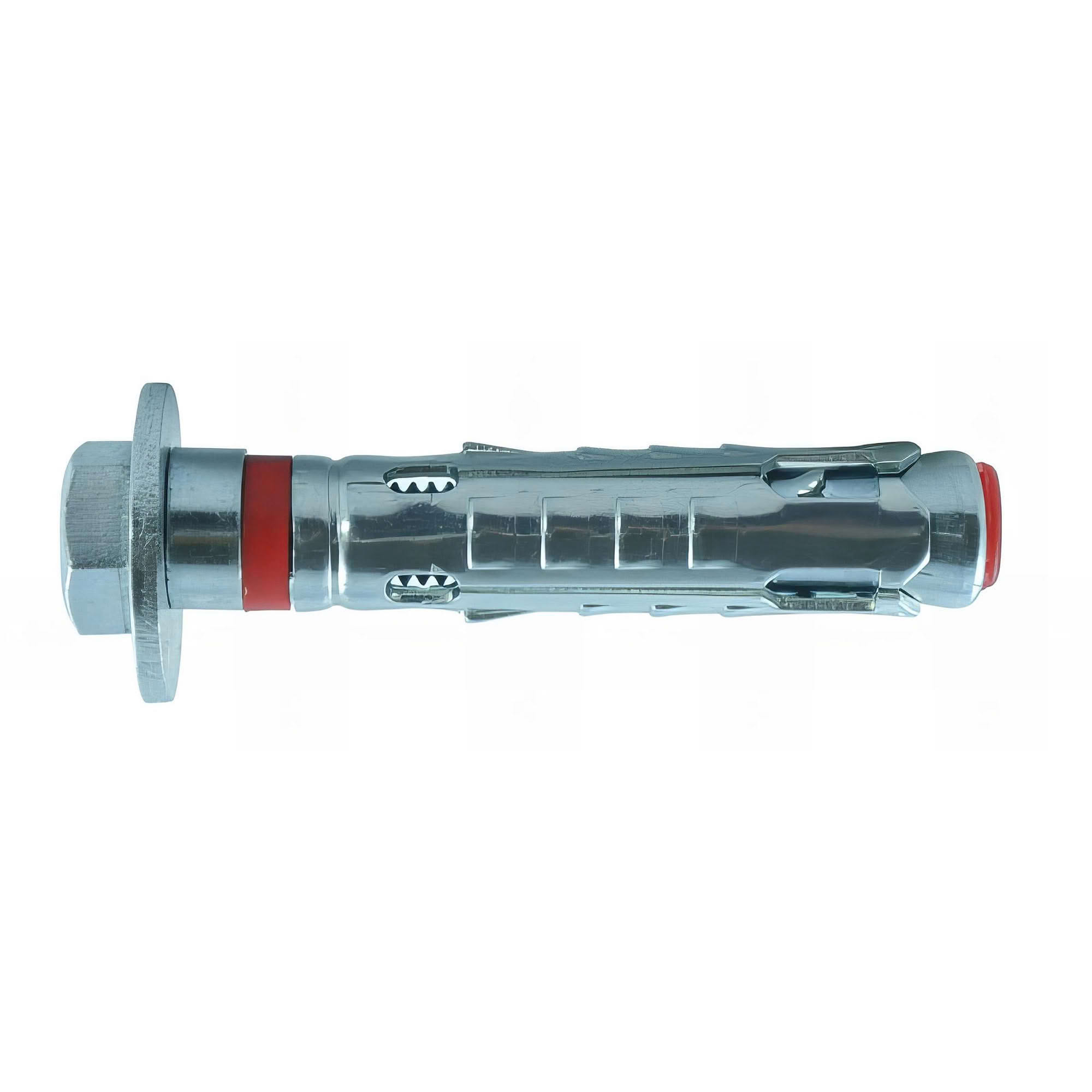

Le blister de 10 chevilles métalliques STAM D. 12 x M8 x Lt. 55 mm d'Alsafix (référence SY70630BL) est une solution de fixation robuste et fiable, spécialement conçue pour les charges lourdes dans les matériaux creux. Ces chevilles à expansion garantissent une performance élevée et une sécurité optimale pour vos installations les plus exigeantes. Idéales pour les professionnels du bâtiment et les bricoleurs avertis, elles offrent une grande résistance au cisaillement et une excellente tenue dans le temps.
La cheville STAM se distingue par sa conception ingénieuse qui assure une expansion longue et une répartition optimale de la charge, même dans des matériaux complexes comme le béton, le hourdis ou la brique creuse. Chaque cheville est livrée avec un boulon en acier 8.8, garantissant une capacité de charge en cisaillement optimisée. Le capuchon de protection intégré empêche l'infiltration de poussière et de débris avant l'expansion, simplifiant ainsi la pose et augmentant la durabilité de la fixation.
Caractéristiques techniques
- Diamètre de perçage : 12 mm. Un diamètre précis est essentiel pour une installation correcte et une performance maximale de la cheville.
- Filetage : M8. Ce filetage standard assure une compatibilité avec une large gamme de vis et de tiges filetées.
- Longueur de la cheville (L) : 55 mm. Cette longueur est adaptée pour des fixations nécessitant une profondeur d'ancrage efficace.
- Profondeur d'ancrage (hef) : 55 mm. La profondeur d'ancrage correspond à la partie de la cheville qui est activement engagée dans le matériau support, garantissant la tenue de la charge.
- Profondeur minimale du perçage (h1) : 55 mm. Cette valeur indique la profondeur minimale à atteindre lors du perçage pour assurer un ancrage suffisant.
- Épaisseur maximum de la pièce à fixer (tfix) : 5 mm. La cheville permet de fixer des éléments d'une épaisseur allant jusqu'à 5 mm. Il est recommandé de percer la pièce à fixer à 2 mm de plus que son épaisseur pour un ajustement optimal.
- Diamètre du trou dans la pièce à fixer (d) : 8-15 mm. Cette fourchette offre une flexibilité pour l'ajustement de la pièce à fixer.
- Couple de serrage (Tinst) : 20 Nm. Le respect de ce couple de serrage est crucial pour garantir une expansion correcte et une tenue maximale de la cheville.
- Clé SW : 13 mm. Une clé de 13 mm est nécessaire pour le serrage du boulon, assurant une installation aisée.
- Charge maximale de traction (Nrec) : 2,3 kN (pour béton non-fissuré) et 3,9 kN (pour béton fissuré). Ces valeurs indiquent la résistance de la cheville à une force d'arrachement.
- Charge en cisaillement (Vrec) : 4,1 kN. Cette valeur représente la capacité de la cheville à résister à une force latérale.
- ELS (État Limite de Service) : 400 daN. L'ELS est une indication de la charge maximale que la cheville peut supporter sans subir de déformations permanentes ou de dommages.
Matériau et finition
Ces chevilles sont fabriquées en métal zingué, offrant une excellente résistance à la corrosion et une durabilité accrue. Le zinguage est un traitement de surface qui protège l'acier contre l'oxydation, prolongeant ainsi la durée de vie de la cheville, même dans des environnements exigeants. Le boulon en acier 8.8 garantit une haute résistance mécanique, essentielle pour les applications de charges lourdes.
Domaines d'application
La cheville métallique STAM est spécifiquement conçue pour la fixation de charges lourdes dans les matériaux creux. Elle est parfaitement adaptée pour une utilisation dans :
- Béton : Idéale pour les dalles, poutres et autres structures en béton.
- Hourdis : Convient pour les planchers et murs en hourdis, offrant une fixation sécurisée malgré la nature creuse du matériau.
- Brique creuse : Parfaite pour les murs en brique creuse, assurant une tenue solide là où d'autres chevilles pourraient échouer.
- Parpaing : Efficace pour la fixation dans les blocs de béton creux.
- Maçonnerie et silico-calcaire : Adaptée aux matériaux avec des résistances à la compression limitées.
Elle est particulièrement recommandée pour la fixation de chauffe-eau, de radiateurs, de supports TV muraux, d'étagères lourdes, de portails, de garde-corps, et d'autres éléments nécessitant une fixation robuste et fiable.
Avantages
- Résistances élevées : Grâce à son expansion longue et quadruple, la cheville STAM garantit des résistances élevées dans divers matériaux creux, y compris ceux avec des résistances à la compression limitées.
- Répartition optimale de la charge : La rondelle de 24 mm intégrée assure une répartition uniforme de la charge sur le matériau support, augmentant la stabilité et la sécurité de la fixation.
- Protection contre les débris : Le capuchon de protection empêche la pénétration de la poussière ou des débris avant l'expansion, facilitant la pose et prolongeant la durée de vie de la cheville.
- Optimisation de la capacité de charge : Le boulon en acier 8.8 optimise la capacité de charge en cisaillement, offrant une performance supérieure.
- Installation rapide et facile : L'ancrage pré-assemblé et la collerette d'appui augmentent la rapidité et la simplicité de pose.
- Polyvalence : Convient également pour les fixations temporaires, la vis étant amovible tandis que la partie expansée reste dans le support, permettant des ajustements ou des démontages si nécessaire.
- Grande résistance au cisaillement : Assure une excellente tenue face aux forces latérales, crucial pour la sécurité des installations lourdes.
Conditionnement
Ce produit est conditionné en blister de 10 unités, offrant une solution pratique et économique pour vos projets. Le blister assure une protection des chevilles et facilite leur stockage et leur transport sur le chantier.
