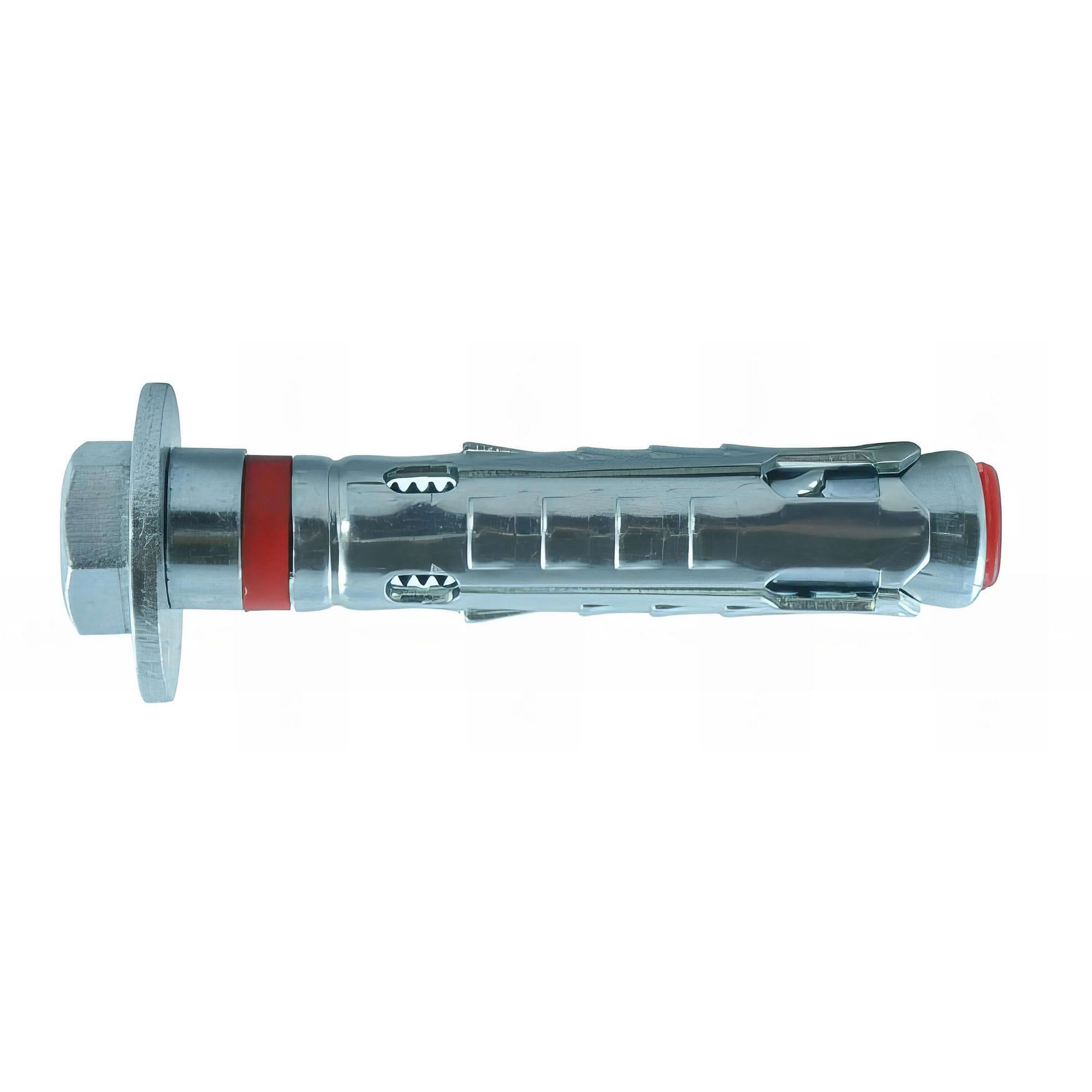

Présentation du Blister de 10 Chevilles Métalliques STAM D. 12 x M8 x Lt. 60 mm Alsafix
Le blister de 10 chevilles métalliques STAM D. 12 x M8 x Lt. 60 mm zinguées (référence SY70632BL) de la marque Alsafix est une solution de fixation robuste et fiable, spécialement conçue pour les applications de charges lourdes dans les matériaux creux. Cette cheville à expansion est un choix privilégié pour les professionnels et les particuliers exigeants, recherchant une sécurité et une performance optimales pour leurs installations. Grâce à sa conception ingénieuse et ses caractéristiques techniques avancées, la cheville STAM assure une tenue exceptionnelle, même dans les supports les plus complexes.
Chaque cheville de ce blister est fabriquée pour résister aux contraintes les plus importantes, offrant une grande résistance au cisaillement et une capacité de charge élevée. Le serrage s'effectue facilement à l'aide d'une clé SW 13, garantissant une installation rapide et sécurisée. Avec un diamètre de perçage de 12 mm, cette cheville est adaptée pour fixer des pièces d'une épaisseur allant jusqu'à 10 mm, en prévoyant un perçage de 2 mm supplémentaires dans la pièce à fixer pour une insertion optimale. L'État Limite de Service (ELS) de 400 daN témoigne de sa capacité à supporter des charges significatives en toute sécurité.

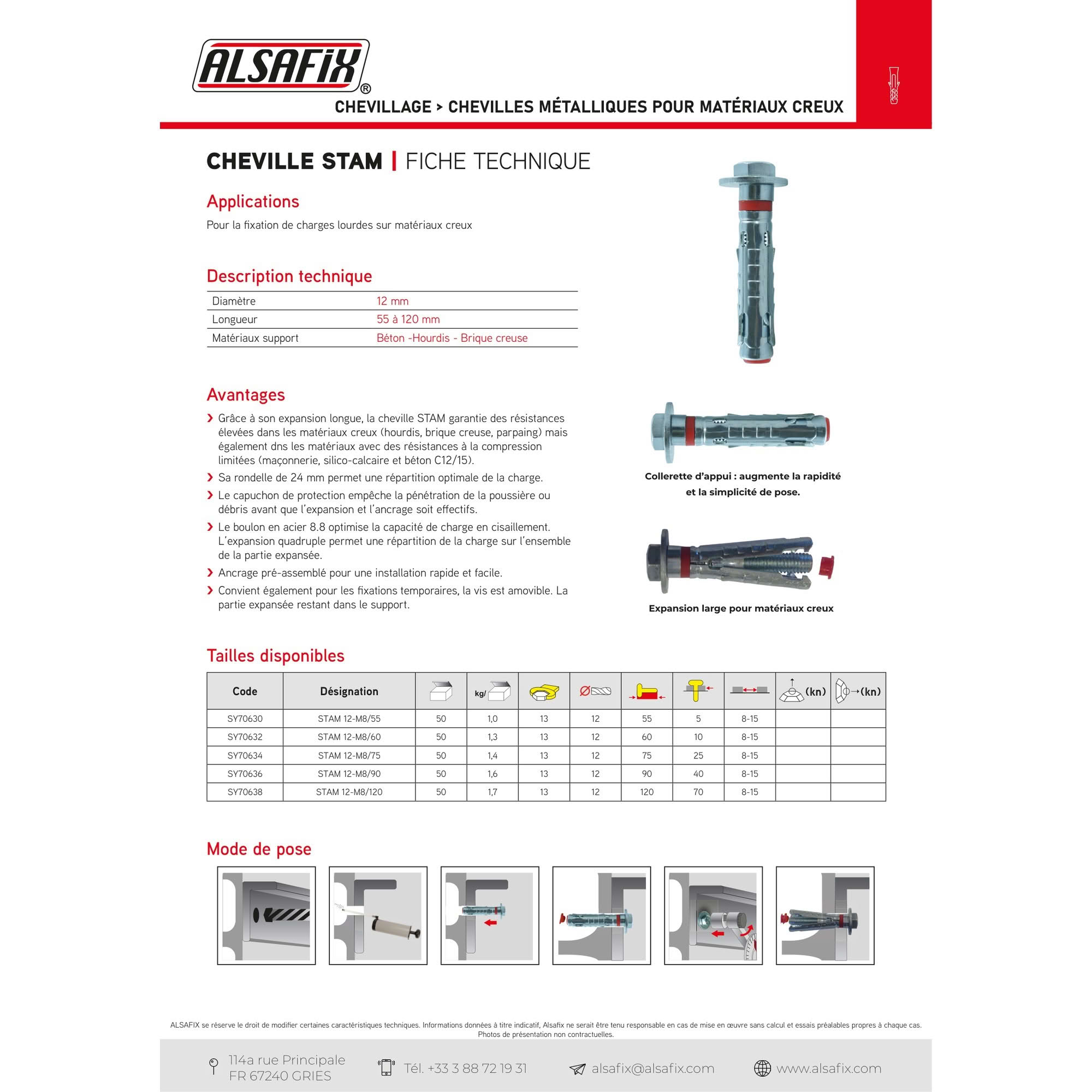

Caractéristiques Techniques Détaillées
- Diamètre de la cheville : 12 mm
- Filetage : M8
- Longueur de la cheville : 60 mm
- Profondeur d'ancrage : 60 mm
- Épaisseur maximum de la pièce à fixer (tfix) : 10 mm
- Diamètre du trou de la pièce à fixer (df) : 8-15 mm
- Couple de serrage (Tinst) : 20 Nm
- Profondeur d'ancrage (hef) : 45 mm
- Clé de serrage : SW 13
- Profondeur minimale du perçage (h1) : 55 mm
- Épaisseur minimale de la pièce à fixer (hmin) : 70 mm
- Distance minimale du bord (Cmin) : 150 mm
- Distance d'entraxe minimale (Smin) : 300 mm
- Charge de traction pour béton non-fissuré (Nrec) : 2,3 kN
- Charge de traction pour béton fissuré (Nrec) : 3,9 kN
- Charge en cisaillement (Vrec) : 4,1 kN
- ELS (État Limite de Service) : 400 daN
Matériau et Finition
Ces chevilles sont fabriquées en acier de haute qualité avec une finition zinguée. Le zingage offre une excellente protection contre la corrosion, prolongeant ainsi la durée de vie de la cheville et assurant la pérennité de la fixation, même dans des environnements potentiellement humides ou soumis à des variations de température. Le boulon en acier 8.8 intégré optimise la capacité de charge en cisaillement, renforçant la robustesse de l'ensemble.
Domaines d'Application
La cheville métallique STAM est spécifiquement conçue pour la fixation de charges lourdes dans les matériaux creux. Elle est idéale pour une utilisation dans :
- Le béton (C12/15 et plus)
- Les hourdis
- Les briques creuses
- Les parpaings
- La maçonnerie
- Le silico-calcaire
Elle trouve son application dans divers projets, tels que la fixation de chauffe-eau, de radiateurs, de supports de télévision lourds, d'étagères murales industrielles, de garde-corps, de portails, ou encore d'éléments de charpente légère. Sa polyvalence la rend indispensable pour les travaux de construction, de rénovation et d'aménagement nécessitant une fixation solide et durable.
Avantages Clés
- Résistances Élevées : Grâce à son expansion longue et quadruple, la cheville STAM garantit des résistances élevées dans une large gamme de matériaux creux, y compris ceux à faible résistance à la compression. L'expansion quadruple assure une répartition optimale de la charge sur l'ensemble de la partie expansée.
- Répartition Optimale de la Charge : La rondelle de 24 mm de diamètre intégrée permet une répartition optimale de la charge, réduisant ainsi les contraintes sur le matériau support et augmentant la stabilité de la fixation.

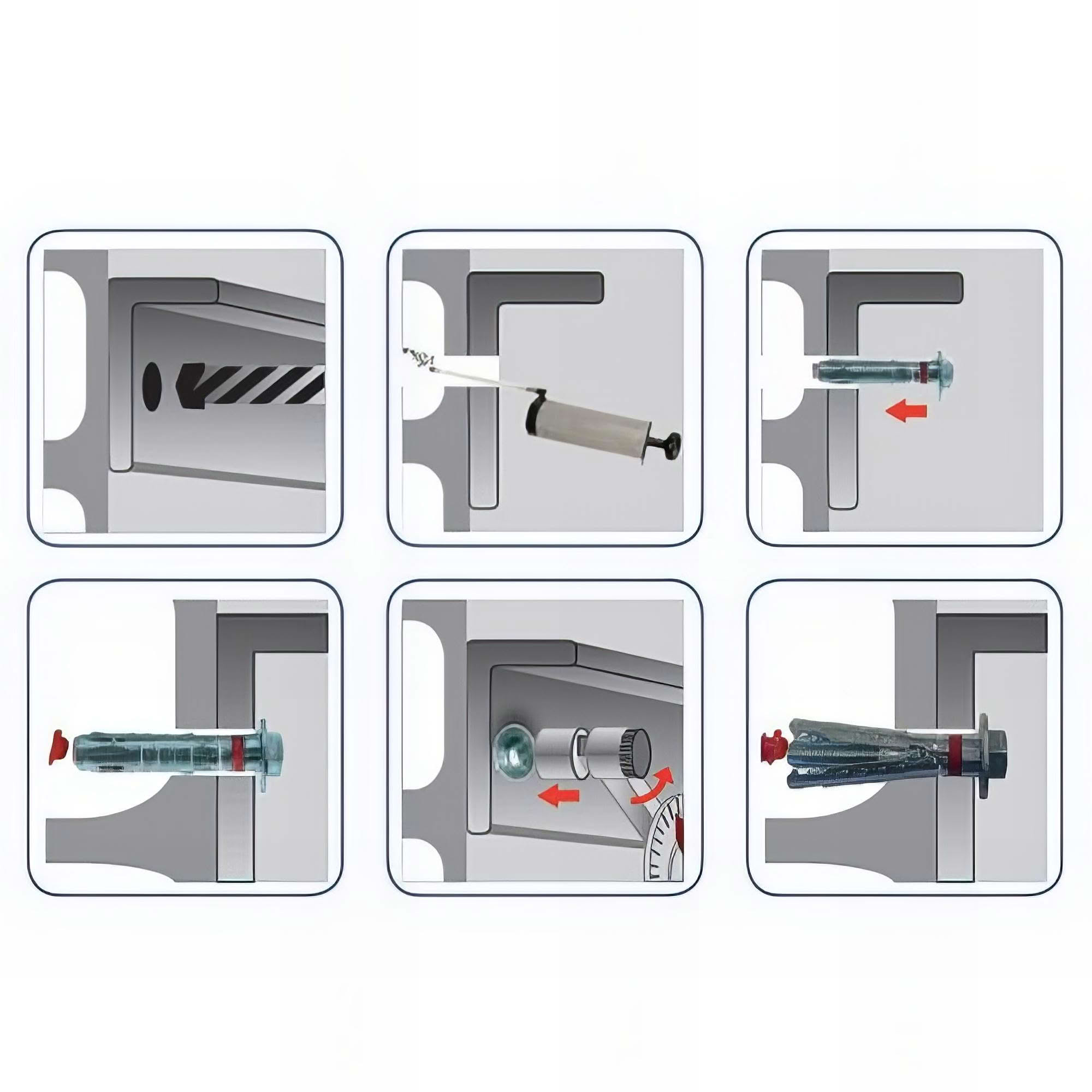

- Installation Facile et Rapide : L'ancrage est pré-assemblé, ce qui simplifie et accélère grandement le processus d'installation. La collerette d'appui augmente la rapidité et la simplicité de pose.
- Protection Contre les Débris : Un capuchon de protection empêche la pénétration de poussière ou de débris dans le trou avant l'expansion, assurant ainsi un ancrage propre et efficace.
- Haute Résistance au Cisaillement : Le boulon en acier 8.8 optimise la capacité de charge en cisaillement, rendant cette cheville particulièrement adaptée aux fixations soumises à des forces latérales importantes.
- Amovibilité : Convient également pour les fixations temporaires, car la vis est amovible. La partie expansée reste dans le support, permettant une réutilisation ou une modification ultérieure sans endommager le matériau.
Conditionnement
Ce produit est livré en blister, contenant 10 chevilles métalliques STAM D. 12 x M8 x Lt. 60 mm. Ce conditionnement est idéal pour les petits et moyens projets, offrant une quantité suffisante de chevilles pour plusieurs applications, tout en assurant une protection optimale du produit avant utilisation.
