Présentation du produit

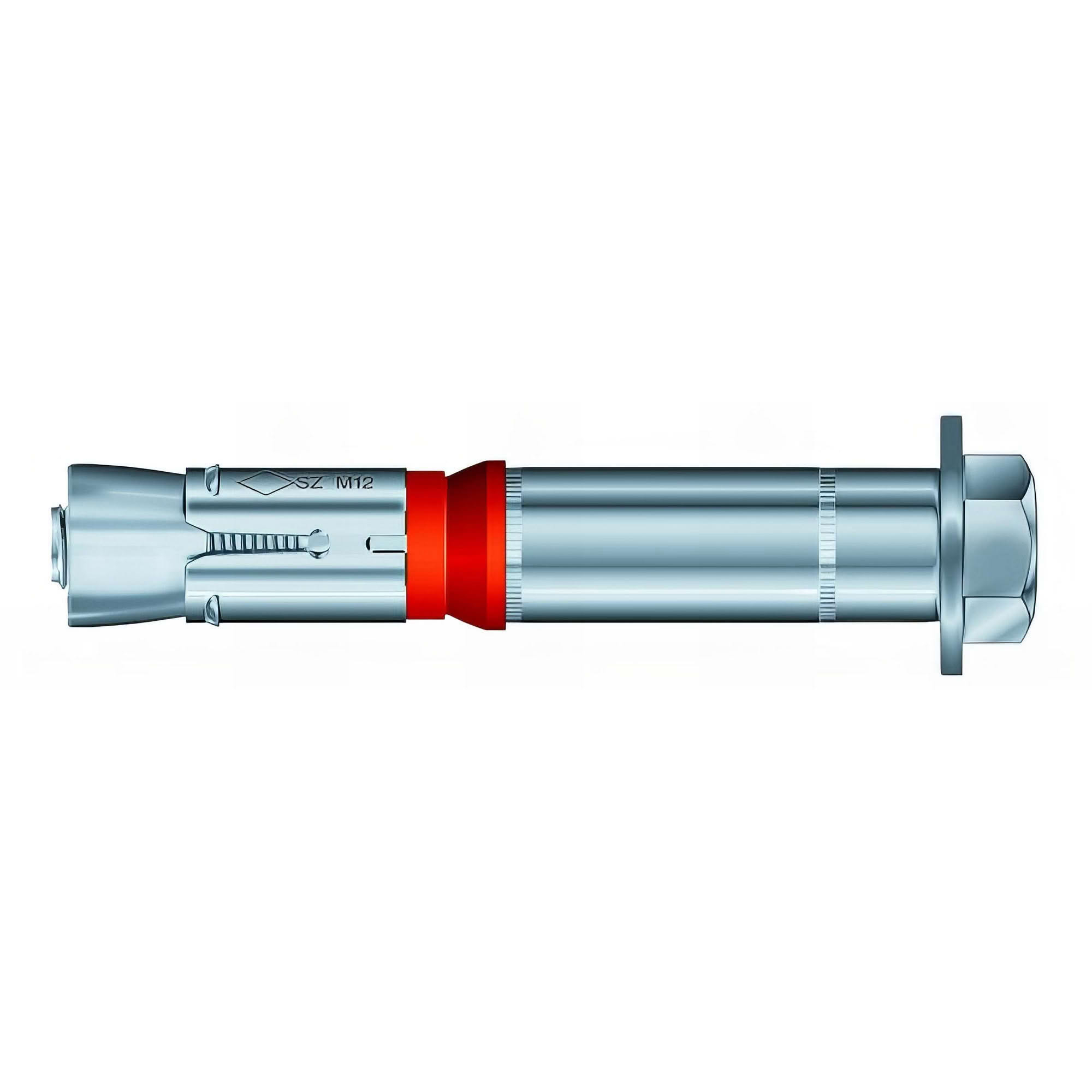

Découvrez le blister de 5 chevilles métalliques à expansion Alsafix GC, spécialement conçues pour les fixations de charges lourdes. Ce modèle, référence CGC15259BL, est fabriqué en acier inoxydable A4, garantissant une résistance et une durabilité exceptionnelles, même dans les environnements les plus exigeants. Avec un diamètre de 15 mm, un filetage M10 et une longueur totale de 116 mm, ces chevilles sont idéales pour une multitude d'applications nécessitant une sécurité et une fiabilité maximales.
La cheville Alsafix GC est une solution d'ancrage polyvalente, adaptée aux moyennes et hautes charges dans le béton fissuré et non fissuré. Elle est également performante dans le béton léger, les hourdis, la brique et la pierre naturelle. Son système d'expansion assure une fixation robuste et durable, capable de résister à des contraintes importantes de traction et de cisaillement.
Caractéristiques techniques
- Type de cheville : Métallique à expansion pour charges lourdes.
- Matériau : Acier inoxydable A4, offrant une excellente résistance à la corrosion.
- Dimensions :
- Diamètre de la cheville : 15 mm.
- Filetage : M10.
- Longueur totale : 116 mm.
- Profondeur d'ancrage (hef) : 100 mm (pour M10).
- Profondeur de perçage (hi) : 130 mm (pour M10).
- Diamètre de perçage : 15 mm.
- Épaisseur de la pièce à fixer (tfix) : 25 mm (percer à 2 mm de plus la pièce à fixer, soit 27 mm).
- Performance :
- Charges admissibles (ELS - État Limite de Service) : 240 à 7300 daN (selon le diamètre et le type de béton). Pour ce modèle spécifique (M10), les charges admissibles en traction dans le béton fissuré C20/25 sont de 17,1 kN et dans le béton non fissuré C20/25 de 24,0 kN. Les charges admissibles en cisaillement dans le béton fissuré/non fissuré C20/25 sont de 34,3/48,0 kN.
- Haute résistance à la tension et au cisaillement.
- Protection contre l'incendie approuvée (F120).
- Approuvée pour une utilisation sous action sismique (catégorie C1 pour M16-M20).

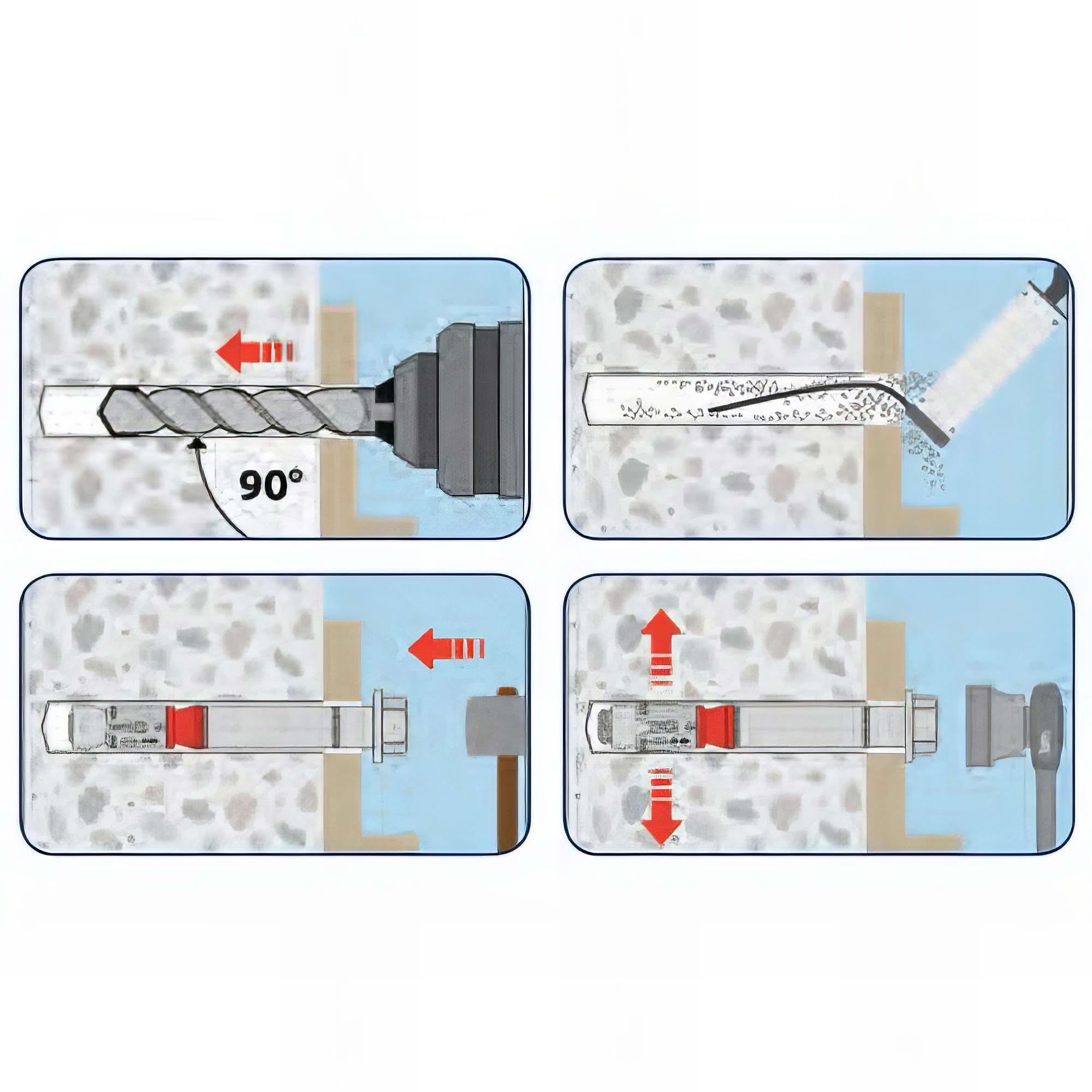

- Mise en oeuvre :
- Serrage avec clé SW 17.
- Couple de serrage recommandé (Tinst) : 50-55 Nm (pour M10).
- Certifications : ATE, CE, F120, RO314, SISMIQUE (M16).
Matériau et finition
Ces chevilles sont fabriquées en acier inoxydable A4, un matériau réputé pour sa résistance supérieure à la corrosion. L'INOX A4 est particulièrement adapté aux environnements humides, extérieurs ou soumis à des agents corrosifs (milieux marins, industriels, etc.). L'aspect fini de la cheville garantit une intégration esthétique dans diverses structures. La conception de la cheville GC permet, en cas de démontage, de ne laisser que le cône d'expansion et la douille dans le trou de forage, assurant ainsi un résultat de surface parfait.
Domaines d'application
La polyvalence de la cheville Alsafix GC INOX A4 la rend indispensable pour de nombreuses applications professionnelles et industrielles, notamment :
- Construction et Bâtiment : Fixation de treillis, grilles, garde-corps, consoles, supports de tuyauterie, chemins de câbles, structures métalliques.
- Industrie : Ancrage de machines, équipements lourds, rayonnages industriels.
- Aménagements extérieurs : Fixation d'éléments en extérieur, exposés aux intempéries ou à l'humidité, grâce à la résistance à la corrosion de l'INOX A4.
- Sécurité : Ancrage d'éléments de sécurité nécessitant une haute fiabilité et une résistance au feu.
Avantages
- Haute performance : Offre une excellente résistance à la tension et au cisaillement, garantissant la sécurité des fixations lourdes.
- Durabilité exceptionnelle : Fabriquée en INOX A4, elle résiste à la corrosion et assure une longue durée de vie, même dans des conditions difficiles.
- Polyvalence : Convient pour le béton fissuré et non fissuré, le béton léger, les hourdis, la brique et la pierre naturelle.
- Démontage propre : Permet un démontage avec un résultat de surface parfait, seul le cône d'expansion et la douille restant dans le trou.
- Sécurité certifiée : Approuvée pour la protection contre l'incendie (F120) et l'action sismique (C1 pour M16-M20), offrant une tranquillité d'esprit supplémentaire.
- Facilité d'installation : Un diamètre de perçage unique de 15 mm simplifie la préparation.
Conditionnement
Ce produit est livré en blister, contenant 5 chevilles métalliques à expansion Alsafix GC D. 15 x M10 x Lt. 116 mm en INOX A4. Le conditionnement en blister est pratique pour les petits projets ou pour avoir un stock de chevilles à portée de main, tout en assurant la protection des produits avant utilisation.
