10 sabots de charpente à ailes intérieures - Larg. 160 x Ht. 170 mm - Connecteurs de poutres - Acier galva - Fabriqué en Europe

Conçus pour recevoir des pièces de bois de 160 mm de largeur, les sabots permettent de réaliser les liaisons de vos ouvrages de charpente, planchers et structures de terrasse. Leur hauteur de 170 mm et leur profondeur intérieure de 75 mm offrent un logement adapté à cette section de bois. Le lot de 10 pièces vous permet d'équiper plusieurs assemblages avec un même modèle de connecteur.

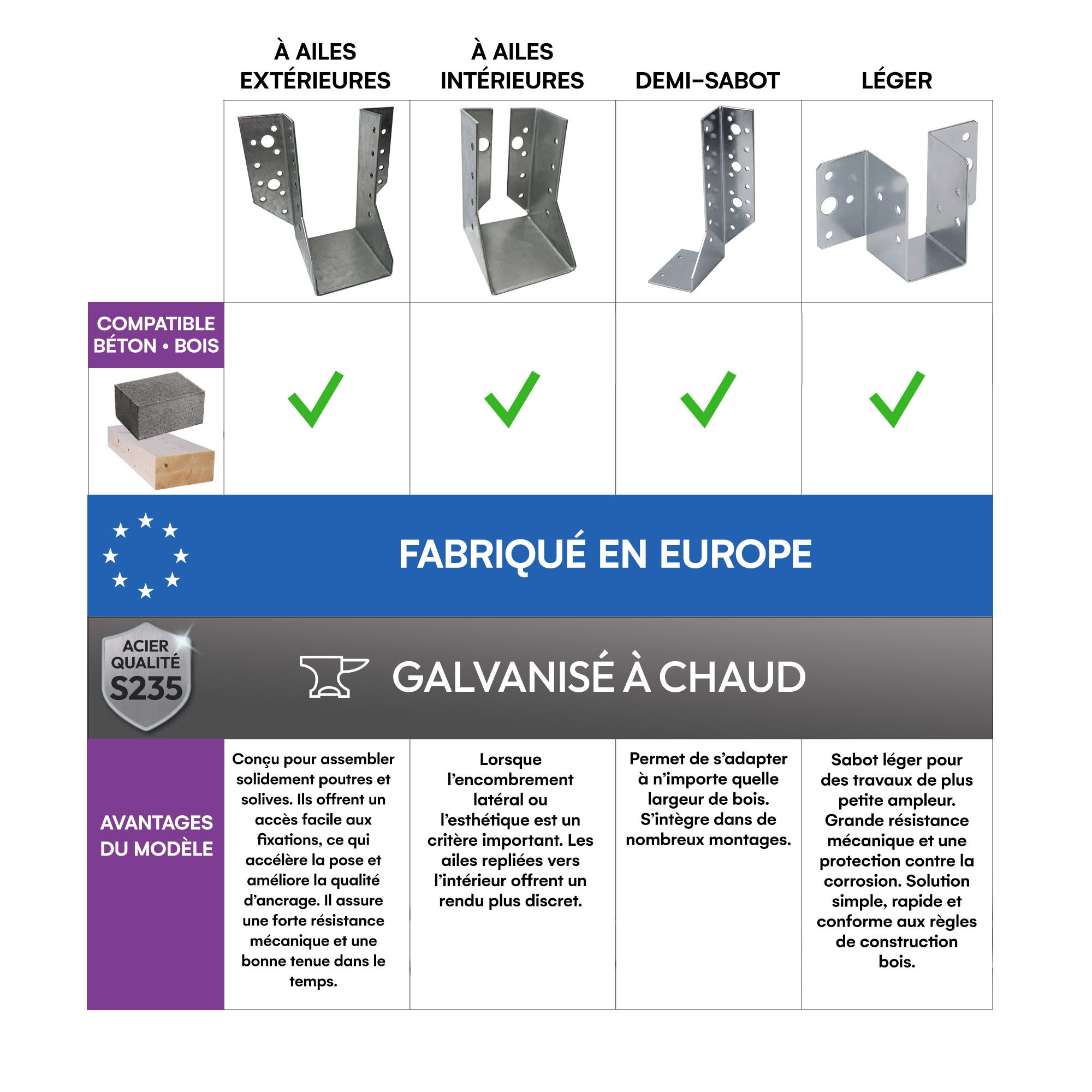

Les ailes avec les emplacements des fixations sont à l'intérieur du sabot, ce qui limite leur visibilité une fois la poutre ou la solive installée. Cette conception est particulièrement intéressante pour les structures où les assemblages restent apparents : elle permet de conserver un rendu soigné tout en assurant la liaison entre les pièces de bois.

Fabriqués en acier DX51D de 2 mm d'épaisseur, les connecteurs bénéficient d'une tôle qui contribue à leur rigidité. La galvanisation Z275 protège l'acier contre la corrosion et participe à la durabilité du produit, dans un environnement compatible avec ce revêtement. Cette combinaison constitue un argument concret pour des assemblages destinés à rester en place durablement.

Chaque sabot dispose de 46 perforations de Ø5 mm pour les fixations sur bois et de 6 perforations de Ø11 mm pour les fixations sur béton. Vous bénéficiez ainsi d'un connecteur utilisable sur différents supports, avec des fixations adaptées à votre projet. Les fixations ne sont pas incluses.

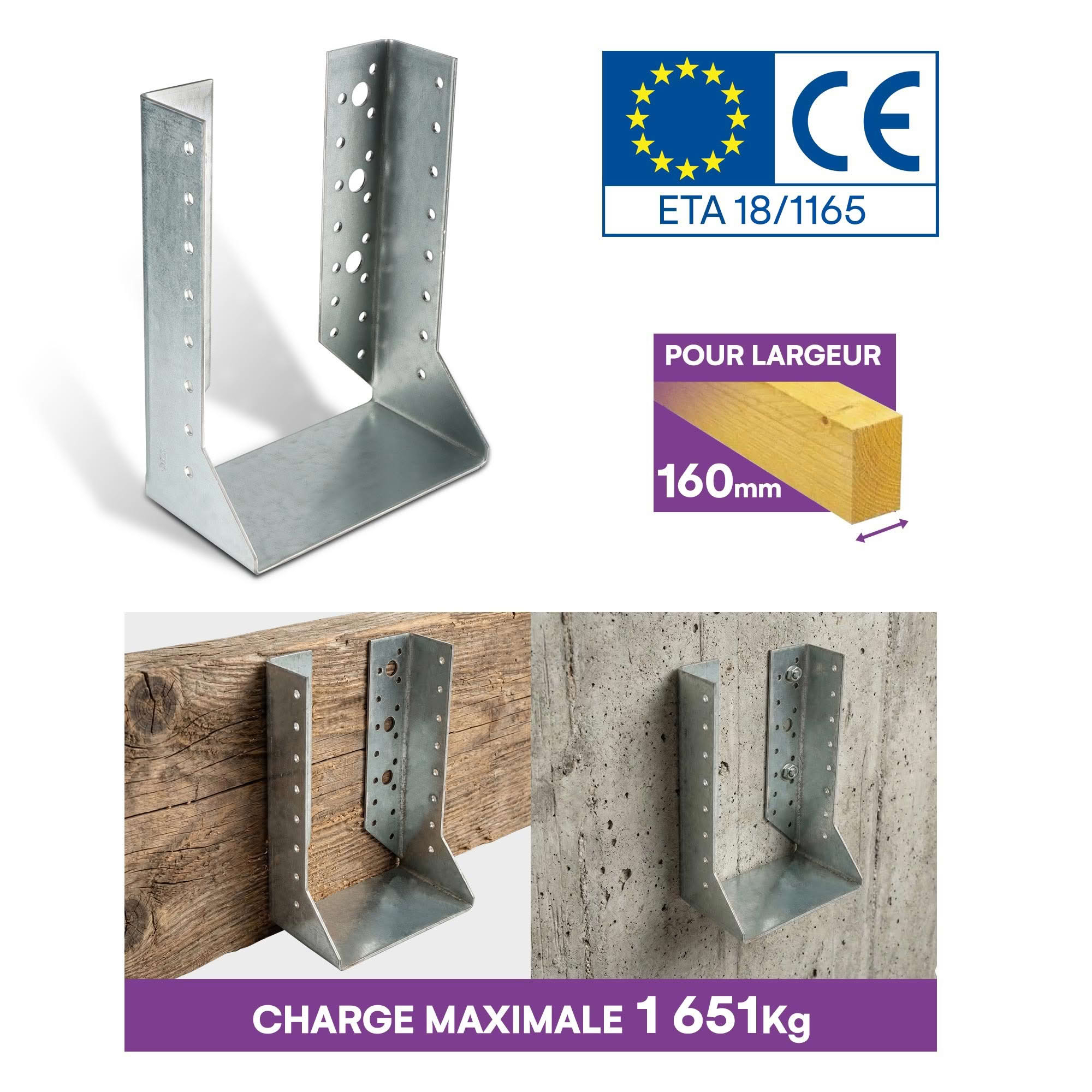

La charge admissible peut atteindre jusqu'à 1 651 kg par sabot, selon la configuration retenue. Cette capacité dépend du support, du type et du nombre de fixations ainsi que du sens des efforts : le dimensionnement de l'assemblage doit respecter les prescriptions du fabricant.

L'Évaluation Technique Européenne ETA 18/1165 et le marquage CE complètent ces atouts en attestant de performances évaluées et déclarées pour les usages et conditions prévus.

Avis du bricoleur :

Un choix intéressant pour assembler des poutres de 160 mm tout en gardant une finition discrète. Les ailes intérieures sont un vrai atout lorsque la structure reste visible, et le lot de 10 permet de préparer plusieurs liaisons sur le même chantier. Pensez à prévoir les fixations adaptées à votre support, puisqu'elles ne sont pas incluses.

Caractéristiques techniques :

• Type : Sabots de charpente à ailes intérieures

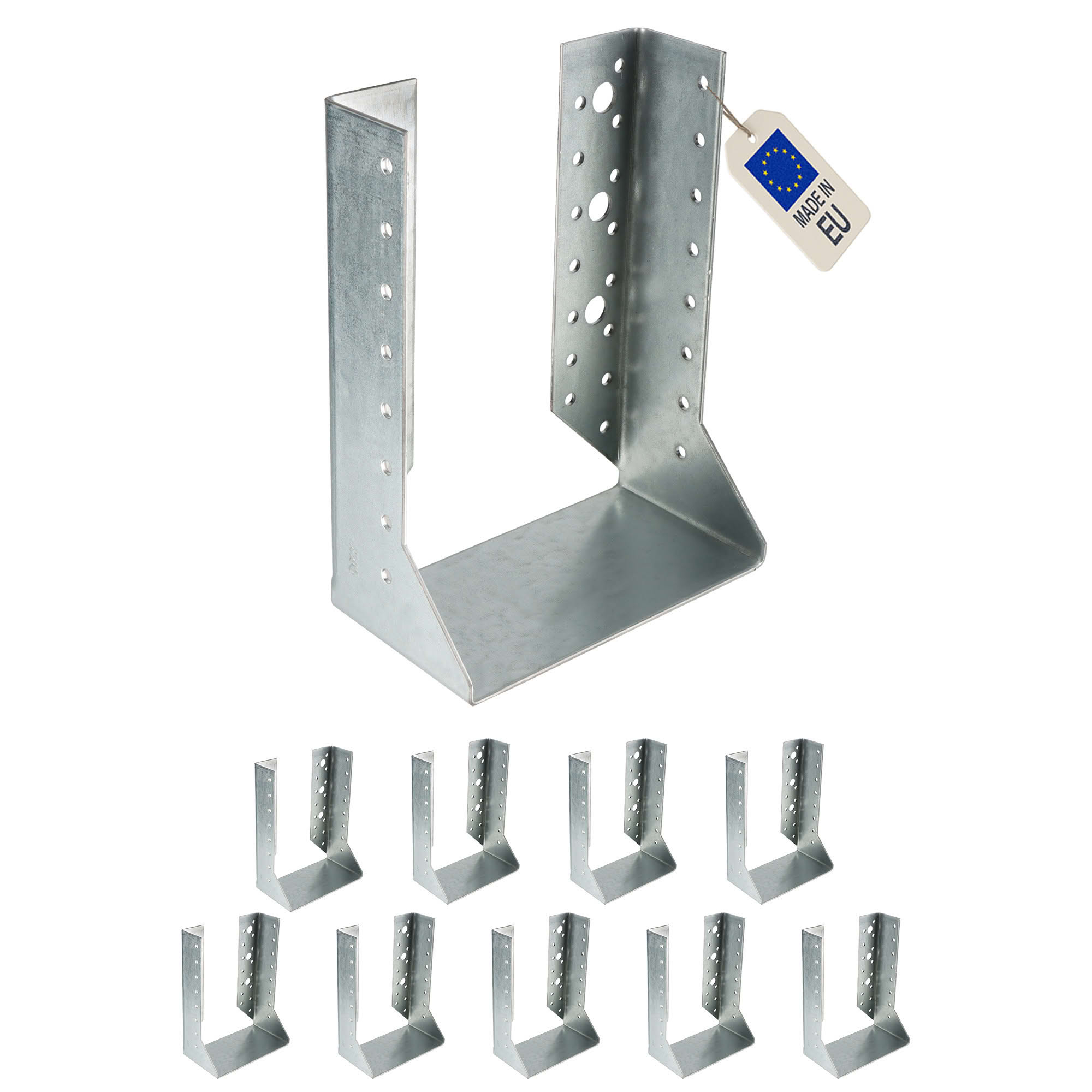

• Contenu : Lot de 10 pièces
• Matière : Acier galvanisé DX51D + Z275
• Épaisseur de l'acier : 2 mm

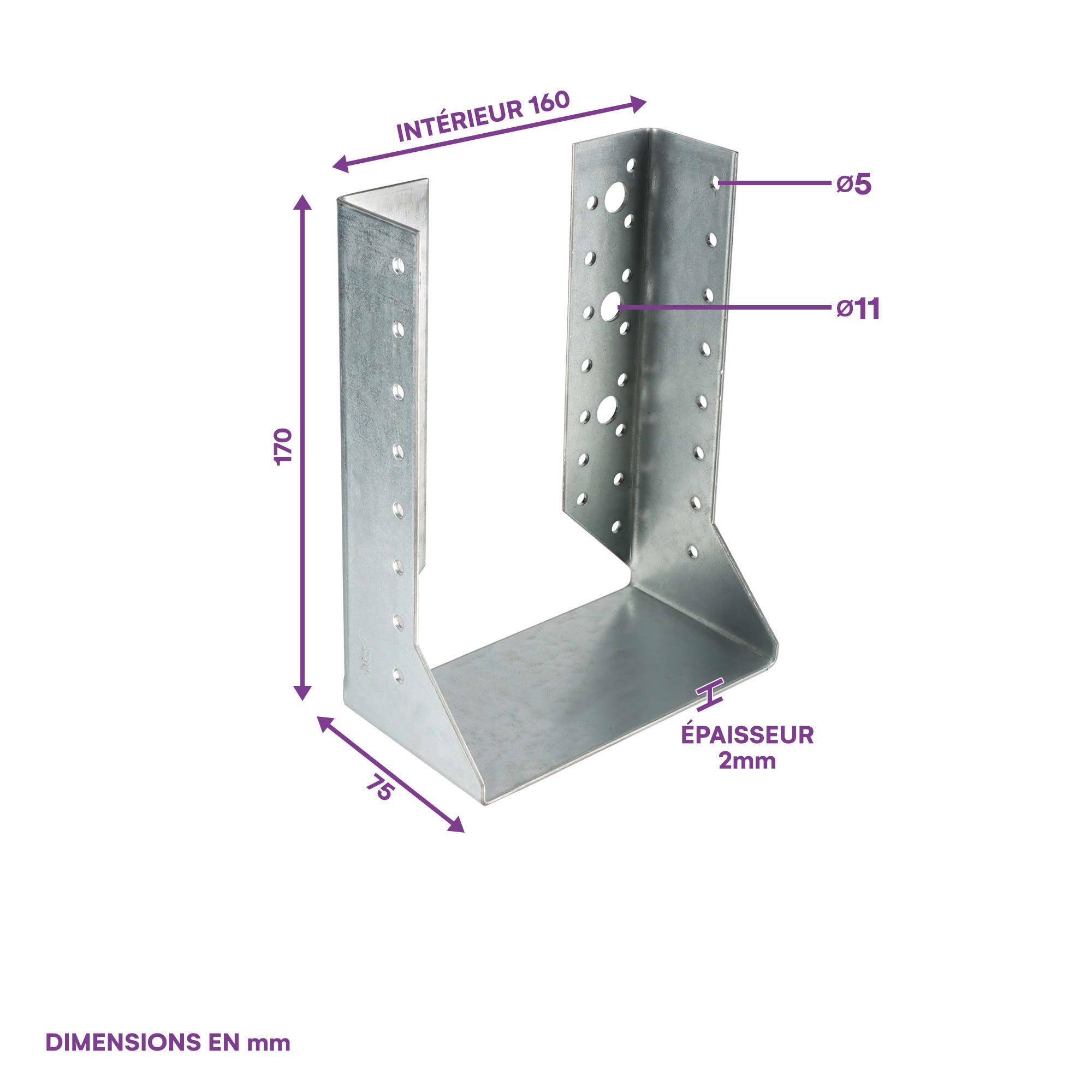

• Dimensions :
• Largeur intérieure : 160 mm
• Hauteur : 170 mm
• Profondeur intérieure : 75 mm
• Pour poutres de largeur 160 mm
• Fixations compatibles (non fournies) :
• Bois : Vis Ø10, vis ANW ou ANCHOR Ø5 Torx 20, pointes Ø4
• Béton : Boulons ou ancrages M10
• Trous de fixation :
• 6 x Ø11 mm pour béton
• 46 x Ø5 mm pour bois
• Charge maximale admissible : 1651 kg
• Poids unitaire : 0,567 kg
• Certification : ETA 18/1165 - CE
• Fabrication : Europe
