Présentation du produit
L'Ancre de panne universelle Gauche égale Droite (LxlxHxép) 35x35x180x2,0 mm, référence AL-AP03031820 de la marque Alsafix, représente une évolution significative de l'ancre de panne traditionnelle. Conçue pour simplifier et optimiser les assemblages de charpente, cette ancre se distingue par sa polyvalence et ses performances améliorées. Elle intègre un picot de positionnement qui facilite grandement son installation, assurant un montage plus rapide et plus précis. Ce connecteur est le fruit d'une ingénierie avancée, visant à offrir une solution de fixation fiable et efficace pour une large gamme d'applications structurelles. Sa conception universelle élimine la nécessité de distinguer entre les modèles gauche et droite, simplifiant ainsi la gestion des stocks et la mise en oeuvre sur chantier. L'Ancre de panne Alsafix est un produit certifié ATE et CE pour le contreventement, garantissant sa conformité aux normes européennes les plus strictes en matière de sécurité et de performance.
Caractéristiques techniques

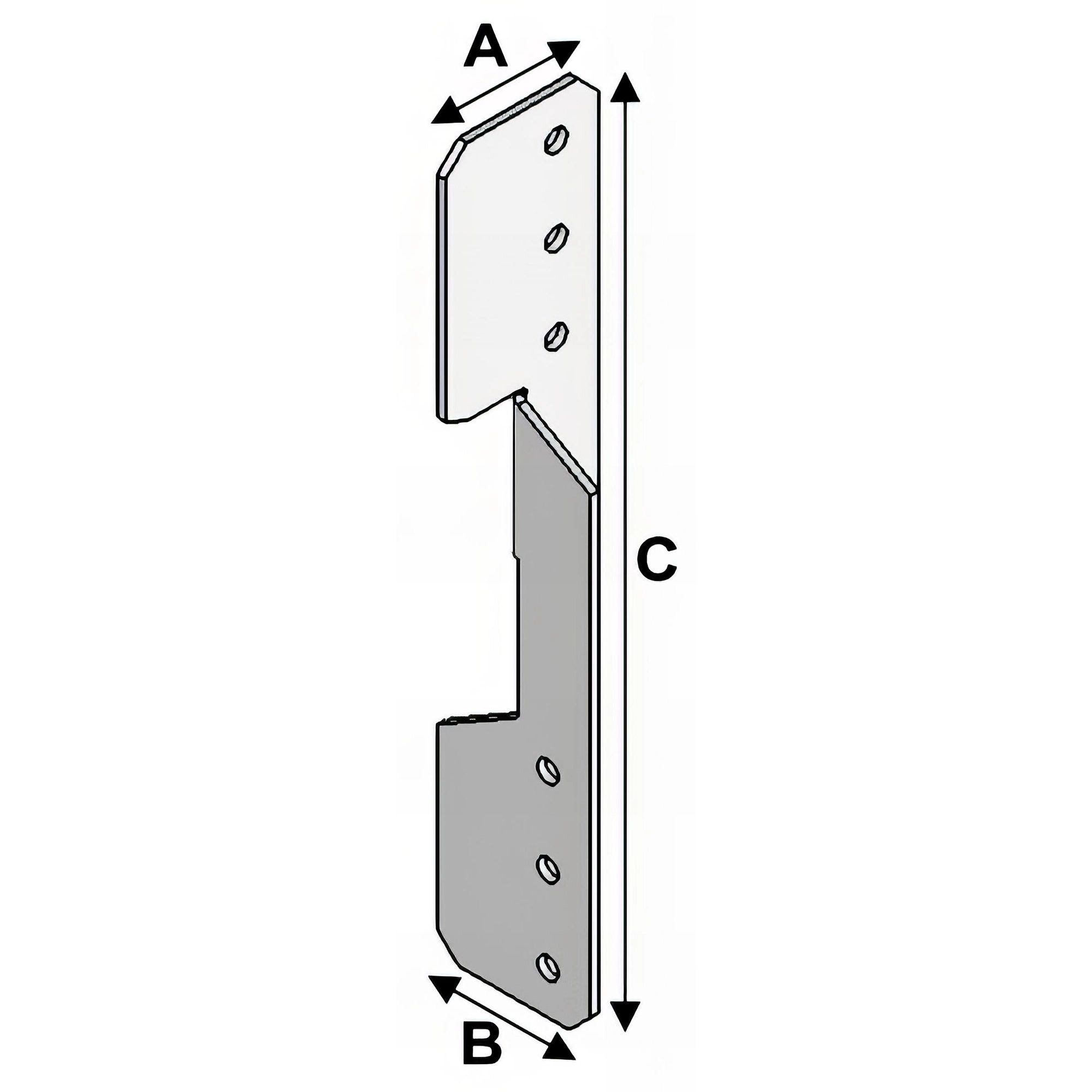

- Dimensions : Longueur (H) 180 mm, Largeur (L) 35 mm, Hauteur (l) 35 mm, Épaisseur (ép) 2,0 mm. Ces dimensions sont spécifiquement conçues pour s'adapter à une grande variété de pannes et de structures en bois.
- Nombre de trous : L'ancre est équipée de 2 x 3 trous d'un diamètre de 5 mm, optimisés pour un clouage efficace et une répartition homogène des charges.
- Clouage sur un rang : Cette ancre bénéficie d'une conception innovante permettant un clouage sur un seul rang. Cette caractéristique réduit le nombre de clous nécessaires sans compromettre la force portante, offrant une performance équivalente, voire supérieure, à celle d'un clouage sur deux rangs.
- Disposition des clous : La géométrie des trous a été étudiée pour dériver directement les efforts, maximisant ainsi l'efficacité de la fixation et la fiabilité statique de l'assemblage.
- Fiabilité statique : La conception globale de l'ancre assure une excellente fiabilité statique, essentielle pour la durabilité et la sécurité des structures.
- Résistance aux charges : Pour le modèle AP03031820 (2x3 pointes), la rupture des pointes est de 8.0 kN et la rupture de l'acier est de 7.0 kN. Ces valeurs attestent de la robustesse et de la capacité de charge élevée de l'ancre.
Matériau et finition
L'Ancre de panne universelle Alsafix est fabriquée en acier de type DX 51 D, reconnu pour ses excellentes propriétés mécaniques et sa résistance. Le revêtement appliqué est de type Z 275, correspondant à une galvanisation à chaud. Ce traitement confère à l'ancre une protection supérieure contre la corrosion, prolongeant sa durée de vie et garantissant sa performance même dans des environnements exigeants. L'épaisseur de 2 mm de l'acier contribue également à sa robustesse et à sa capacité à supporter des charges importantes.
Domaines d'application
Cette ancre de panne est idéale pour une multitude d'applications dans le domaine de la charpente et de la construction bois. Elle est particulièrement adaptée pour :
- La fixation de pannes sur des éléments porteurs, tels que des fermes, des arbalétriers ou des murs.
- Les assemblages structurels nécessitant une connexion fiable et résistante au cisaillement et à la traction.
- Les projets de construction neuve ou de rénovation de toitures et d'ossatures bois.
- Les applications où la facilité et la rapidité de montage sont primordiales.
- Le contreventement, grâce à sa certification CE spécifique.
Avantages
- Simplicité d'installation : Le picot intégré et la conception universelle gauche/droite facilitent grandement le positionnement et le montage, réduisant le temps de travail et les erreurs potentielles.
- Optimisation des ressources : Le clouage sur un seul rang permet d'utiliser moins de clous sans compromettre la force portante, ce qui se traduit par des économies de matériaux et de temps.
- Polyvalence : Un seul modèle pour les configurations gauche et droite simplifie la logistique et la gestion des stocks sur les chantiers.
- Haute performance : La disposition optimisée des trous et la robustesse du matériau garantissent une dérivation directe des efforts et une fiabilité statique élevée.
- Conformité et sécurité : Certifiée ATE et CE pour le contreventement, cette ancre répond aux exigences les plus strictes en matière de qualité et de sécurité pour les applications structurelles.
- Durabilité : Le revêtement galvanisé Z 275 offre une excellente résistance à la corrosion, assurant une longue durée de vie au produit.
Conditionnement
L'Ancre de panne universelle Alsafix AL-AP03031820 est conditionnée en cartons de 100 pièces. Chaque carton a un poids d'environ 9 kg, facilitant le transport et la manutention sur les chantiers. Ce conditionnement en quantité permet aux professionnels de disposer d'un stock suffisant pour leurs projets, tout en optimisant les coûts d'approvisionnement.
