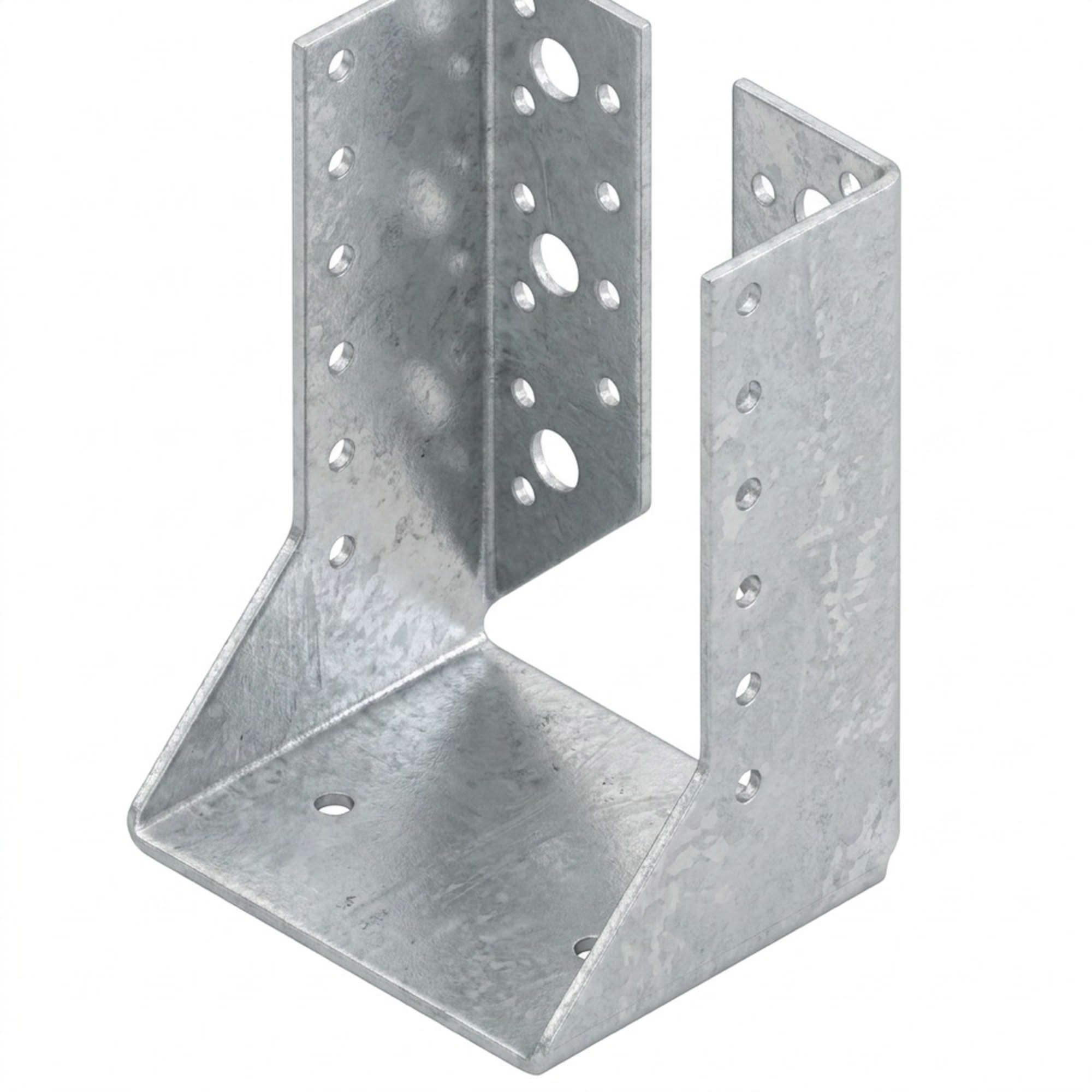

Présentation du Sabot de Charpente à Ailes Intérieures Alsafix AL-SI120190
Le sabot de charpente à ailes intérieures Alsafix AL-SI120190 est un connecteur métallique essentiel pour la réalisation d'assemblages discrets et robustes dans les structures bois. Conçu pour offrir une solution de fixation invisible, ce sabot se distingue par ses ailes pliées vers l'intérieur, permettant une intégration esthétique et fonctionnelle sur la poutre maîtresse. Cette particularité le rend idéal pour les applications où la discrétion de l'assemblage est primordiale, notamment dans les coins ou les zones visibles.
Faisant partie de la gamme SABOTS SI d'Alsafix, ce modèle spécifique (P x l x H x ép) 80 x 120 x 190 x 2,0 mm est certifié ATE et CE, garantissant sa conformité aux normes européennes les plus strictes en matière de performance et de sécurité pour les connecteurs de charpente. Sa conception soignée assure une grande résistance aux charges, contribuant à la stabilité et à la durabilité des ouvrages.

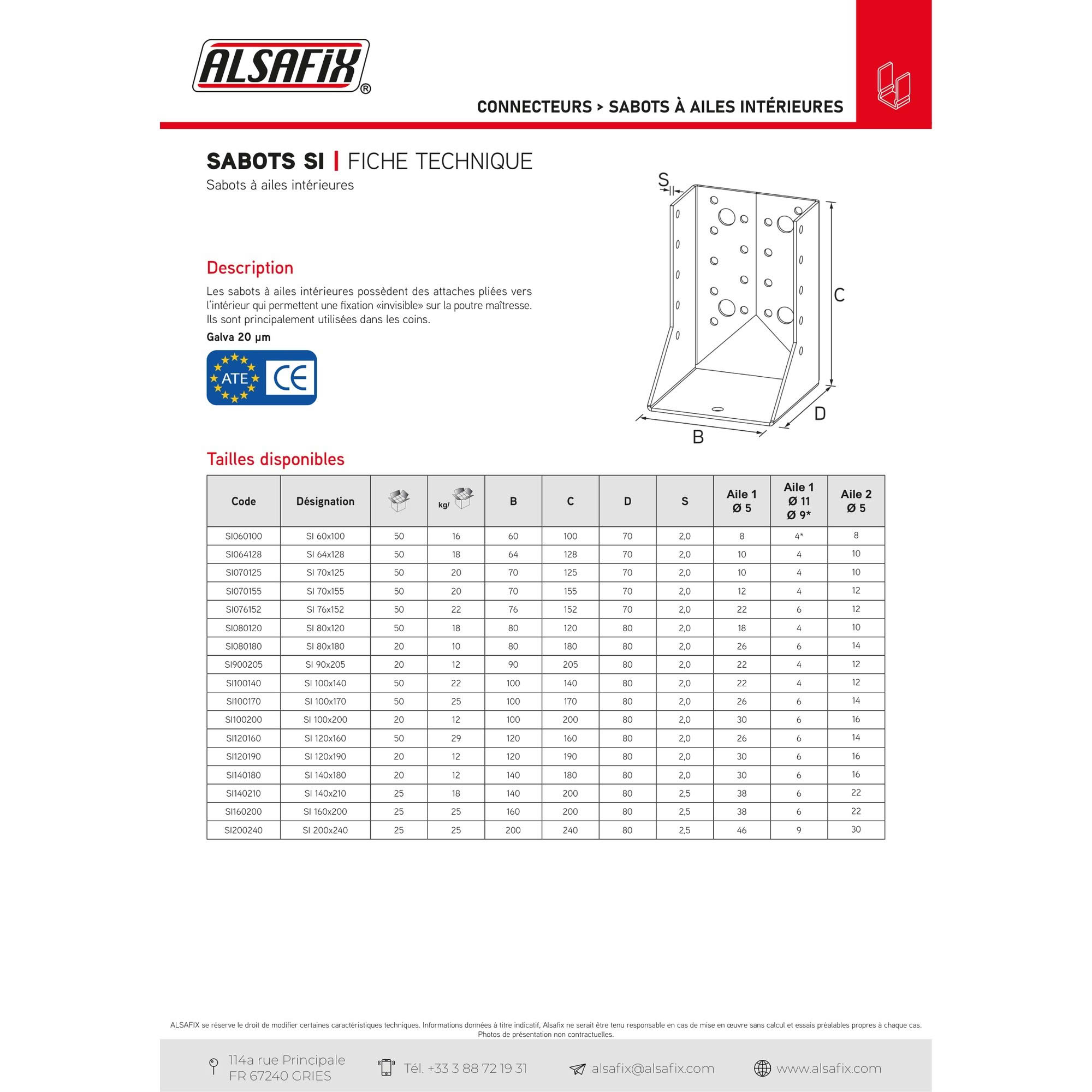

Caractéristiques Techniques Détaillées

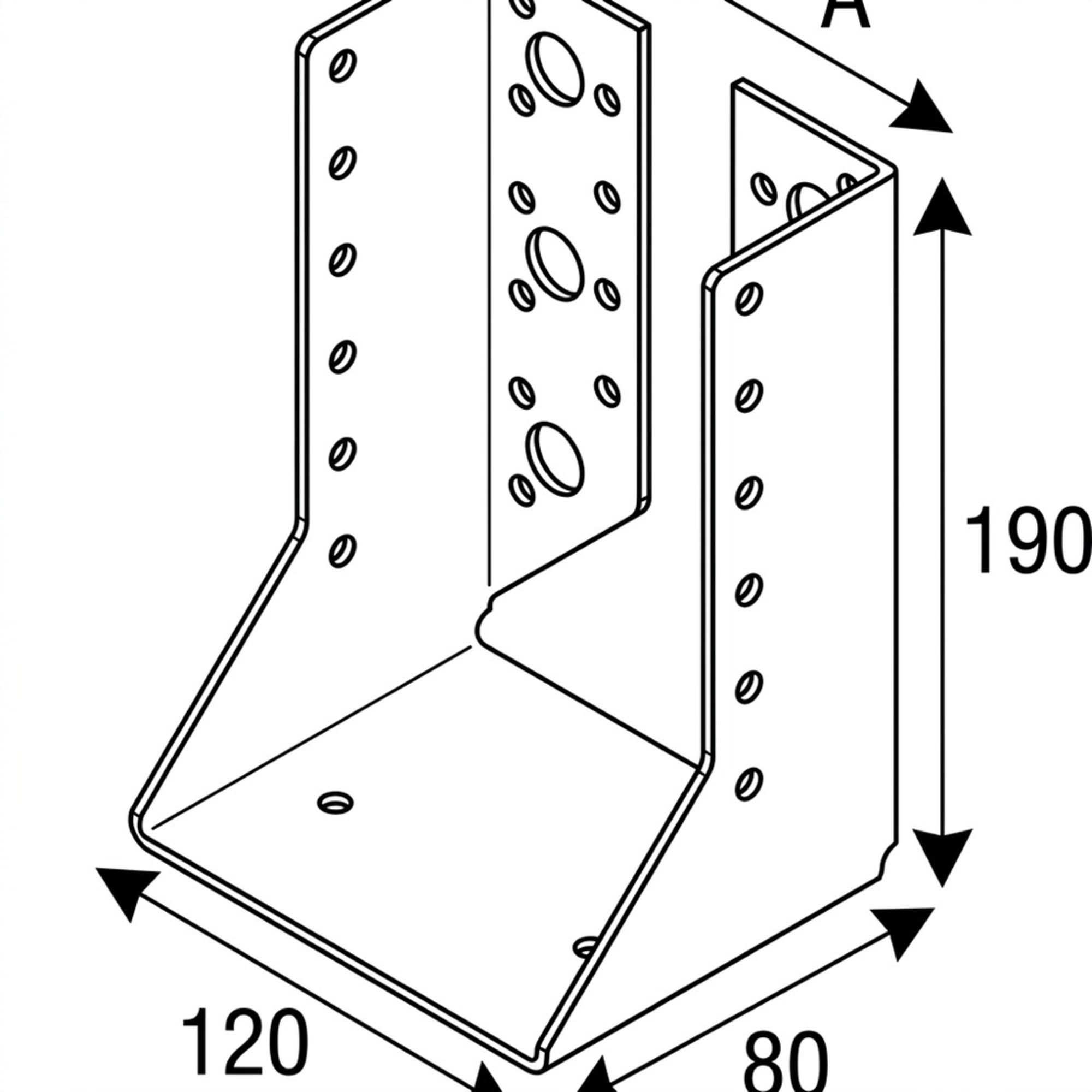

Ce sabot de charpente Alsafix AL-SI120190 présente des dimensions précises et une configuration de perforation optimisée pour une fixation efficace :
- Profondeur (P) : 80 mm
- Largeur (l) : 120 mm
- Hauteur (H) : 190 mm
- Épaisseur (ép) : 2,0 mm
La conception des ailes intérieures est spécifiquement adaptée pour un ancrage solide et discret :
- Aile 1 (fixation sur la poutre secondaire) :
- 30 trous de diamètre 5 mm
- 6 trous de diamètre 13 mm
- Aile 2 (fixation sur la poutre maîtresse) :
- 16 trous de diamètre 5 mm
Ces perforations sont stratégiquement placées pour permettre l'utilisation de fixations adaptées (clous annelés, vis à bois, boulons) en fonction des charges et du type de bois, assurant une répartition optimale des contraintes.
Matériau et Finition
Le sabot AL-SI120190 est fabriqué à partir d'acier de haute qualité, puis soumis à un traitement de galvanisation à chaud d'une épaisseur minimale de 20 µm. Cette finition galvanisée confère au sabot une excellente résistance à la corrosion, le rendant adapté à une utilisation en extérieur ou dans des environnements humides, conformément aux exigences des classes de service 1 et 2 selon l'Eurocode 5. La galvanisation assure une protection durable contre les intempéries et l'oxydation, prolongeant ainsi la durée de vie de l'assemblage.
Domaines d'Application
Grâce à ses ailes intérieures et sa robustesse, le sabot Alsafix AL-SI120190 est particulièrement adapté à une multitude d'applications dans la construction bois :
- Charpentes traditionnelles et industrielles : Fixation de solives, pannes, chevrons sur des poutres maîtresses.
- Assemblages en coin : Sa conception à ailes intérieures est idéale pour les jonctions d'angle, offrant une finition propre et discrète.
- Planchers et toitures : Connexion d'éléments porteurs pour la réalisation de structures horizontales ou inclinées.
- Constructions en bois massif ou lamellé-collé : Adapté pour l'assemblage de différents types de bois.
- Rénovation et extension : Permet de renforcer ou de créer de nouvelles liaisons structurales avec une intégration visuelle minimale.
Il est essentiel de toujours se référer aux calculs de charge et aux recommandations du fabricant pour choisir le bon type et nombre de fixations (clous, vis, boulons) en fonction des contraintes spécifiques du projet.
Avantages du Sabot de Charpente à Ailes Intérieures Alsafix
- Discrétion de l'assemblage : Les ailes intérieures permettent une fixation invisible sur la poutre maîtresse, préservant l'esthétique de la structure.
- Polyvalence : Idéal pour les assemblages en coin et les situations nécessitant une finition soignée.
- Robustesse : Fabriqué en acier de 2,0 mm d'épaisseur, il assure une grande capacité de charge et une stabilité structurelle.
- Résistance à la corrosion : La galvanisation à chaud (20 µm) offre une protection durable contre la rouille, prolongeant la durée de vie du produit.
- Conformité normative : Certifié ATE et CE, garantissant la qualité et la sécurité du produit selon les standards européens.
- Facilité de mise en oeuvre : Les multiples perforations prévues simplifient le positionnement et la fixation avec les connecteurs appropriés.
Conditionnement
Le sabot de charpente à ailes intérieures Alsafix AL-SI120190 est généralement conditionné en cartons, dont le nombre d'unités par carton peut varier en fonction des dimensions et du poids. Pour ce modèle spécifique, le conditionnement est de 20 unités par carton, facilitant le transport et le stockage sur les chantiers. Chaque sabot est prêt à l'emploi, ne nécessitant aucune préparation supplémentaire avant l'installation.
