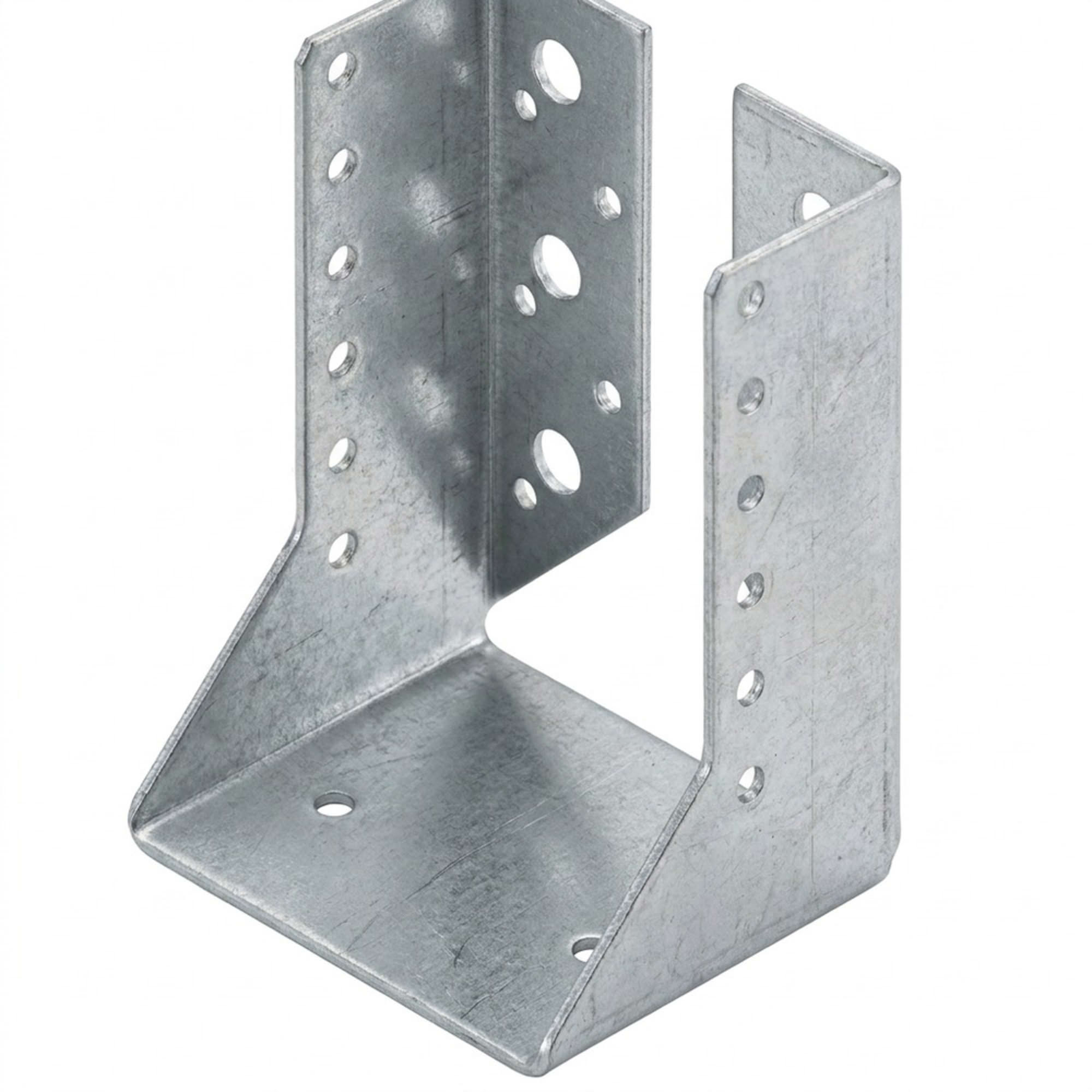

Présentation du Sabot de Charpente à Ailes Intérieures Alsafix AL-SI160200
Le sabot de charpente à ailes intérieures Alsafix AL-SI160200 est une solution de fixation discrète et robuste, conçue pour les assemblages bois-bois ou bois-béton dans le domaine de la charpente et de la construction. Faisant partie de la gamme SABOTS SI d'Alsafix, ce connecteur se distingue par ses ailes pliées vers l'intérieur, permettant une fixation quasi invisible sur la poutre maîtresse. Cette particularité en fait un choix privilégié pour les applications où l'esthétique est importante, notamment dans les angles ou les assemblages en coin. Avec des dimensions précises de 80 mm de profondeur, 160 mm de largeur, 200 mm de hauteur et une épaisseur de 2,5 mm, ce sabot est adapté à une large gamme de sections de bois.
Ce modèle, référencé SI160200, est conforme aux normes européennes ATE et CE, garantissant sa qualité, sa fiabilité et sa sécurité d'utilisation. Il est fabriqué en acier galvanisé, offrant une excellente résistance à la corrosion et une durabilité accrue, même dans des environnements exigeants. La galvanisation de 20 µm assure une protection efficace contre les intempéries et l'humidité, prolongeant ainsi la durée de vie de l'assemblage.

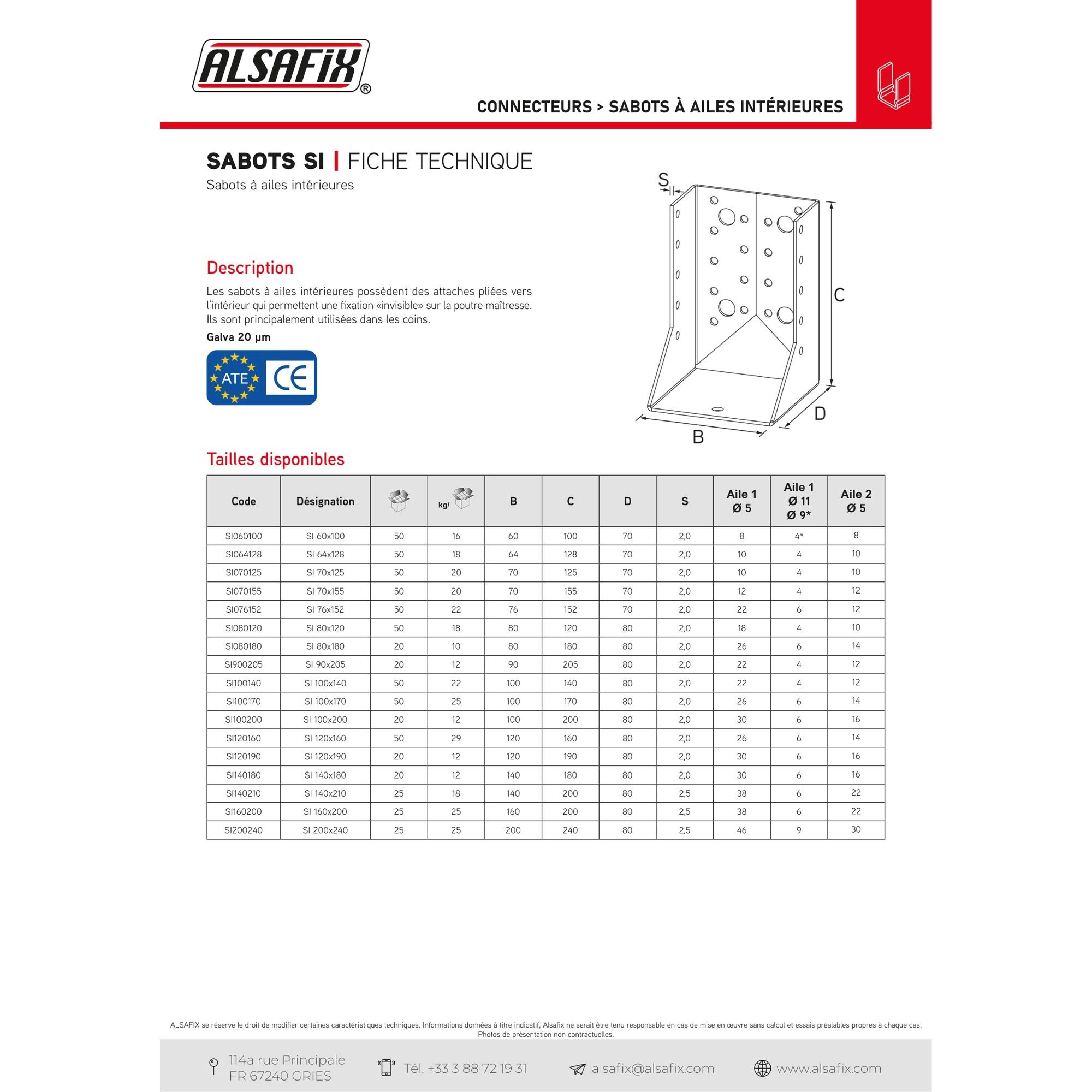

Caractéristiques Techniques Détaillées

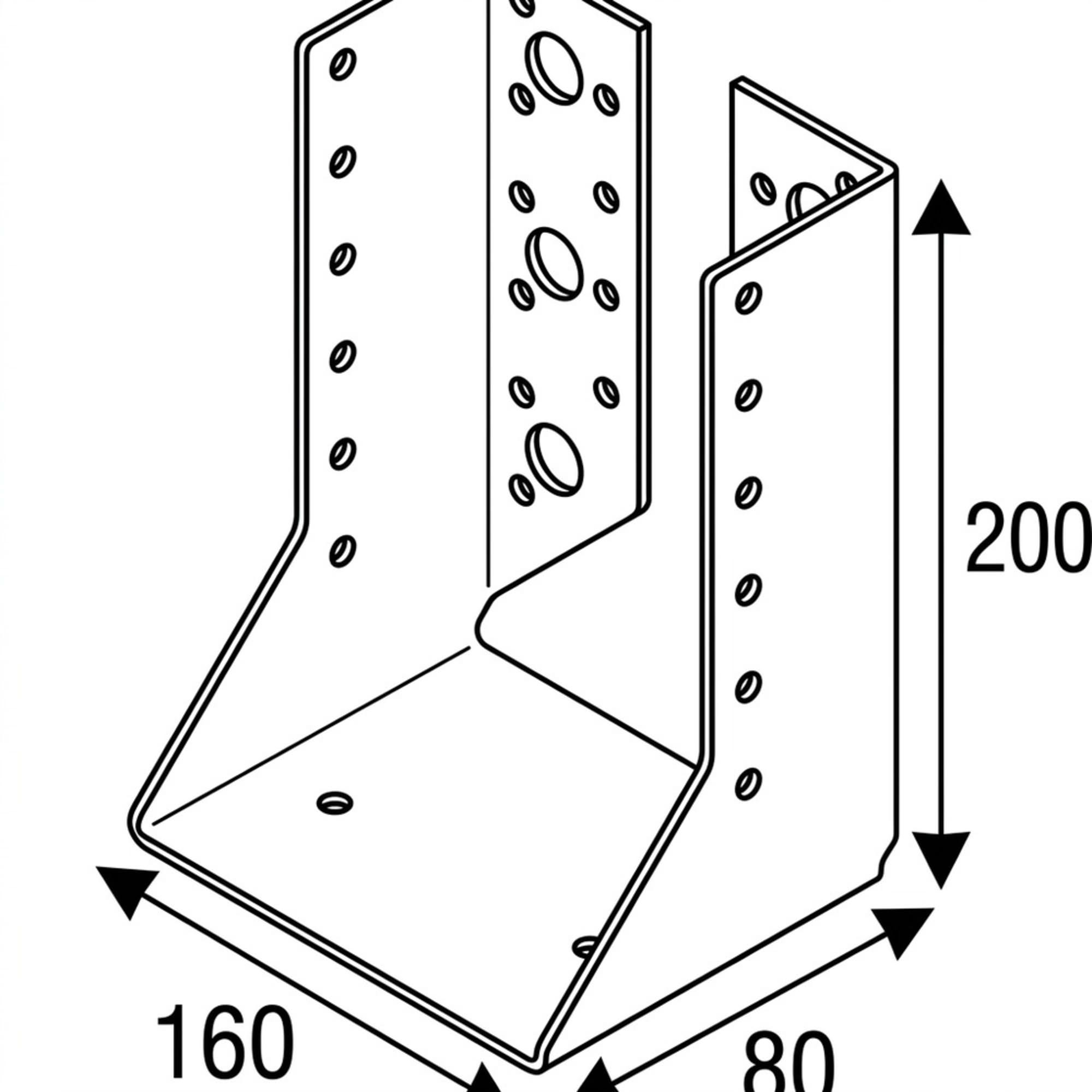

- Dimensions (P x l x H x ép) : 80 x 160 x 200 x 2,5 mm. Ces dimensions sont optimisées pour des poutres de section courante, assurant une intégration parfaite et une répartition équilibrée des charges.
- Épaisseur du matériau : 2,5 mm. Cette épaisseur confère au sabot une rigidité et une capacité de charge élevées, essentielles pour les structures porteuses.
- Aile 1 (fixation sur la poutre secondaire) :
- Nombre de trous ø 5 mm : 32. Ces trous sont destinés à la fixation par clouage ou vissage avec des éléments de petit diamètre, offrant une multitude de points d'ancrage pour une meilleure répartition des efforts.
- Nombre de trous ø 13 mm : 8. Ces trous de plus grand diamètre sont conçus pour des boulons ou des tirefonds, permettant des fixations plus résistantes et adaptées aux charges importantes.
- Aile 2 (fixation sur la poutre maîtresse) :
- Nombre de trous ø 5 mm : 18. Ces trous assurent une fixation solide et discrète sur la poutre principale, grâce à la conception à ailes intérieures.
- Capacités de charge (données indicatives pour clouage complet) :
- F1 kN (charge verticale ascendante) : 40,1 kN
- F2 kN (charge verticale descendante) : 39,2 kN
- F3 kN (charge horizontale) : 15,3 kN
- Ces valeurs démontrent la robustesse du sabot et sa capacité à supporter des charges significatives dans différentes directions, garantissant la stabilité de la structure.
Matériau et Finition
Le sabot est fabriqué en acier de haute qualité, puis soumis à un processus de galvanisation à chaud. Cette finition consiste à immerger l'acier dans un bain de zinc fondu, créant une couche protectrice de zinc d'une épaisseur minimale de 20 µm. Cette couche offre une excellente résistance à la corrosion, protégeant le sabot de la rouille et des agressions environnementales. La galvanisation assure une durabilité à long terme, même dans des conditions extérieures ou humides, sans nécessiter d'entretien particulier.
Domaines d'Application
Le sabot de charpente à ailes intérieures Alsafix AL-SI160200 est polyvalent et trouve son application dans divers projets de construction et de rénovation :
- Charpentes traditionnelles et industrielles : Idéal pour l'assemblage de pannes, chevrons, solives et autres éléments de charpente, notamment dans les configurations en angle ou les jonctions discrètes.
- Construction de terrasses et pergolas : Permet de réaliser des assemblages solides et esthétiques pour les structures extérieures en bois.
- Aménagements intérieurs : Utilisé pour la fixation de solives de plancher, de mezzanines ou de cloisons bois, où la discrétion des fixations est recherchée.
- Assemblages bois-béton : Grâce à ses multiples points de fixation, il peut être ancré efficacement dans le béton à l'aide de chevilles adaptées, offrant une liaison robuste entre le bois et les maçonneries.
- Renforcement de structures existantes : Peut être employé pour consolider des assemblages ou réparer des éléments de charpente endommagés.
Avantages du Sabot AL-SI160200
- Discrétion de l'assemblage : Les ailes intérieures permettent une fixation invisible sur la poutre maîtresse, préservant l'esthétique des structures en bois.
- Robustesse et durabilité : Fabriqué en acier galvanisé de 2,5 mm d'épaisseur, il offre une excellente résistance mécanique et une protection efficace contre la corrosion.
- Polyvalence : Adapté à de multiples configurations d'assemblage (bois-bois, bois-béton) et à différentes sections de bois.
- Facilité de mise en oeuvre : Les nombreux trous de différents diamètres facilitent le clouage, le vissage ou le boulonnage, permettant une installation rapide et sécurisée.
- Conformité aux normes : Certifié ATE et CE, garantissant la qualité et la sécurité du produit pour les applications structurelles.
- Optimisation des charges : La conception multi-perforée assure une répartition optimale des efforts, renforçant la stabilité de l'ensemble.
Conditionnement
Le sabot de charpente à ailes intérieures Alsafix AL-SI160200 est généralement conditionné en cartons, avec un nombre d'unités par carton optimisé pour le transport et le stockage sur chantier. Pour ce modèle spécifique, le conditionnement est de 25 unités par carton, facilitant la gestion des stocks pour les professionnels. Chaque sabot est protégé pour éviter tout dommage pendant le transport et la manipulation.
