Présentation du produit : Cheville Métallique à Expansion Alsafix GC D. 10 x M6 x Lt. 95 mm
Découvrez le lot de 50 chevilles métalliques à expansion Alsafix GC, conçues spécifiquement pour les applications exigeant une haute résistance aux charges lourdes. Cette cheville, référence CGC10301, est un élément d'ancrage essentiel pour les professionnels et les particuliers exigeants, offrant une fiabilité et une sécurité optimales dans divers matériaux de construction. Avec un diamètre de 10 mm, un filetage M6 et une longueur de 95 mm, elle est parfaitement adaptée pour des fixations robustes et durables.
La gamme Alsafix GC est reconnue pour sa performance et sa polyvalence, capable de répondre aux défis des ancrages complexes. Chaque cheville est conçue pour un serrage précis et efficace, nécessitant une clé SW 10 pour une installation optimale. Sa conception permet une fixation solide même dans des conditions difficiles, garantissant une excellente tenue au cisaillement et à la traction.
Caractéristiques techniques détaillées
- Désignation : GC 10-M6/30
- Diamètre de perçage : 10 mm. Ce diamètre est standardisé pour faciliter l'utilisation avec des forets courants.
- Diamètre de la cheville : 10 mm.
- Filetage : M6. Un filetage métrique standard pour une compatibilité étendue avec divers accessoires et tiges filetées.
- Longueur totale de la cheville : 95 mm. Cette longueur est optimisée pour assurer un ancrage profond et sécurisé.
- Épaisseur maximale de la pièce à fixer (tfix) : 30 mm. Il est recommandé de percer la pièce à fixer avec un diamètre supérieur de 2 mm pour un ajustement parfait.
- Profondeur d'ancrage effective (hef) : 50 mm.
- Profondeur de perçage (hi) : 65 mm.
- Couple de serrage recommandé (Tinst) : 15 Nm. Un couple de serrage adéquat est crucial pour activer l'expansion de la cheville et garantir sa performance.
- Clé de serrage : SW 10.
- Charges admissibles (ELS - État Limite de Service) : Les charges admissibles varient de 240 à 7300 daN selon le diamètre de la cheville utilisée dans la gamme. Pour cette référence spécifique (GC 10-M6/30), les charges admissibles en traction dans le béton fissuré C20/25 sont de 2,6 kN et de 7,6 kN dans le béton non fissuré C20/25. Les charges admissibles en cisaillement dans le béton fissuré/non fissuré C20/25 sont de 10,3 kN.
- Agrément technique : ETA-02/0030, CE, F120, R0314, ATE. Ces certifications attestent de la conformité du produit aux normes européennes les plus strictes en matière de sécurité et de performance.
- Performance sismique : Approuvée pour une utilisation sous l'action sismique selon la catégorie C1 (pour les diamètres M16 - M20 de la gamme).
Matériau et finition

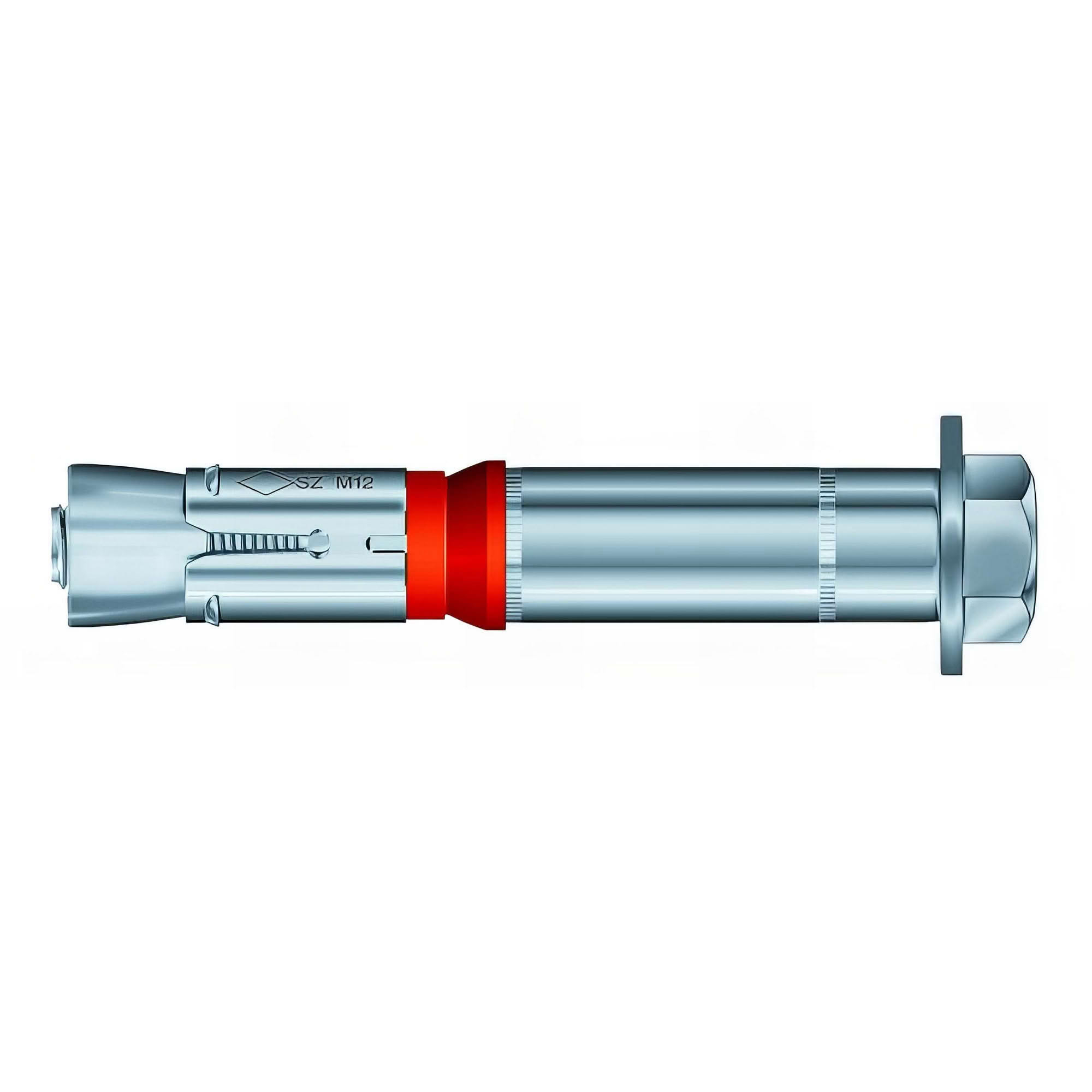

Ces chevilles sont fabriquées à partir d'un matériau métallique robuste, garantissant une haute résistance à la corrosion et aux contraintes mécaniques. L'aspect fini du produit contribue à une installation esthétique et durable. La conception intègre un cône d'expansion et une douille, assurant une expansion fiable et une tenue irréprochable dans le matériau support.
Domaines d'application
La cheville Alsafix GC est idéale pour les moyennes et hautes charges d'ancrage dans une variété de matériaux de support, y compris :
- Béton (fissuré et non fissuré)
- Béton léger
- Hourdis
- Brique
- Pierre naturelle
Elle est particulièrement recommandée pour la fixation de structures et d'éléments tels que :
- Treillis et grilles
- Machines industrielles
- Garde-corps
- Consoles
- Autres éléments nécessitant une fixation de charge lourde avec une grande résistance au cisaillement.
Avantages clés
- Haute résistance : Offre une excellente tenue en traction et au cisaillement, même sous des charges importantes.
- Polyvalence : Compatible avec de nombreux matériaux de construction, y compris le béton fissuré.
- Démontable : Peut être retirée avec un résultat de surface parfait, seul le cône d'expansion et la douille restant dans le trou de forage, ce qui est un atout majeur pour les installations temporaires ou nécessitant des ajustements.
- Sécurité incendie : Bénéficie d'une protection contre l'incendie approuvée (F120, R0314).
- Performance sismique : Approuvée pour une utilisation en zones sismiques (catégorie C1 pour certains diamètres).
- Installation facilitée : Le serrage avec une clé SW 10 et le diamètre de perçage standardisé simplifient la mise en oeuvre.
- Qualité certifiée : Les agréments ETA, CE et ATE garantissent un produit conforme aux standards européens les plus élevés.
Conditionnement
Ce produit est livré en lot de 50 chevilles métalliques à expansion, référence CGC10301, assurant un approvisionnement suffisant pour vos projets de fixation de charges lourdes. Chaque cheville est prête à l'emploi et conditionnée pour garantir son intégrité jusqu'à l'installation.
